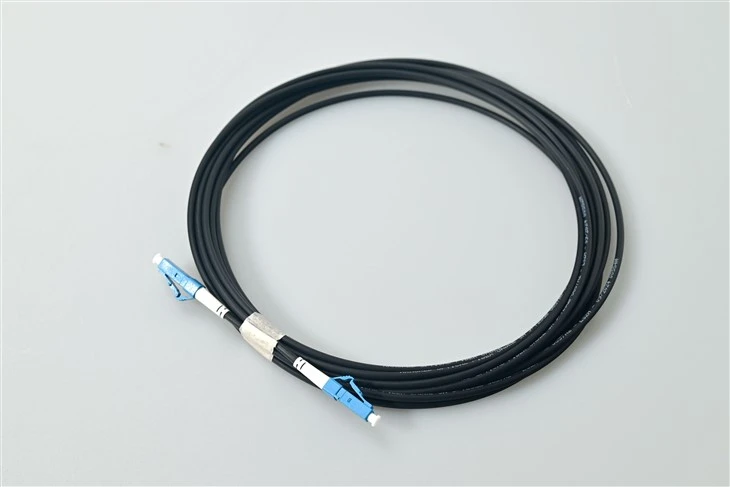

LC LC patch kabeli nima?
LC-LC optik tolali patch kabeliko'plab ilovalarda juda mashhur bo'lgan kichik ixcham patch kabeli. Ushbu tarmoq echimlari telekommunikatsiya tarmoqlari, LAN, ma'lumotlarni qayta ishlash tarmoqlari, qurilmalarni tugatish va binolarni taqsimlashni o'z ichiga oladi. LC{2}}LC patch-kordlari Gigabit ilovalari va ATM ilovalarida tez Ethernet yechimlarini kamroq joy sarfi bilan yetkazib berish uchun moʻljallangan.
Spetsifikatsiya
| Parametr | Birlik | FC, SC, LC/ Zirhli tolali patch shnuri | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| Kompyuter | UPC | APC | Kompyuter | Kompyuter | UPC | Kompyuter | Kompyuter | UPC | Kompyuter | Kompyuter | APC | ||
| Qo'shish yo'qolishi (odatiy) | dB | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,3 dan kam yoki teng |
| Yo'qotishlarni qaytarish | dB | 45 dan katta yoki teng | 50 dan katta yoki teng | 60 dan katta yoki teng | 30 dan katta yoki teng | 45 dan katta yoki teng | 50 dan katta yoki teng | 30 dan katta yoki teng | 45 dan katta yoki teng | 50 dan katta yoki teng | 35 dan katta yoki teng | 55 dan katta yoki teng | 75 dan katta yoki teng |
| Operatsion to'lqin uzunligi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Almashuvchanlik | dB | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | ||||||||
| Tebranish | dB | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | ||||||||
| Ishlash harorati | daraja | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Saqlash harorati | daraja | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabel diametri | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Xususiyatlari
SFF yechimlari uchun ortib borayotgan talablarga javob beradi
LC konnektorlari faqat 1,25 mm diametrli ferrul bilan ishlab chiqariladi, bu zich joylashgan optik tolali tarmoq uchun katta afzallikdir. LC ulagichi SFP, XFP va SFP+ qabul qiluvchilar kabi yuqori zichlikdagi ulanishlar uchun IEC 61754-20 standarti bo'yicha ishlab chiqariladi.
Singlemode yoki Multimode LC-LC, Riser yoki Plenum reytingi
Biz yetkazib beramizYagona rejimli va koʻp rejimli opsiyalarga ega LC-LC tolali optik kabel majmualari, bitta rejim (9/125 OS1, OS2), dupleks va multimode (50/125 va 62,5/125) variantlari bilan. Bu ko'taruvchi ilova yoki plenum ulanishlari uchunmi yoki uni to'liq moslashtirishni xohlasangiz, LC{9}}LC patch kabellari uchun OEM/ODM xizmatimiz haqida ko'proq bilish uchun biz bilan bog'lanishingiz mumkin.
Oson va qulay tortib olish
Qulay konfiguratsiyaga ega LC{0}}LC ulanishlari RJ45 ulagichining ushlab turish yorlig'iga o'xshash qulflash mexanizmlari bilan jihozlangan. Endi ulagichni qurilmadan ulash va ajratish oson. Qulflash yorliqlari inyeksion shaklga ega boʻlib{4}}kabelni oʻrnatish va texnik xizmat koʻrsatish vaqtida tortilish, deformatsiya, tiqilib qolish va taʼsirlarga chidamliligi mustahkamlangan.
Xavfsiz va sinovdan o'tgan tolali yig'ish past kiritish yo'qotilishi bilan
Bizning yamoq shnurlarimiz 100% optik tekshiruvdan o'tgan va 0,02 dB dan oshmaydigan past kiritish yo'qotilishini ta'minlash uchun sinovdan o'tgan.
Ilovalar
Rangli{0}kodlangan Data Center kabelini boshqarish
Qora simli LC tolali kabellar rang{0}}kodlash nosozliklarni tezda izolyatsiya qilishga yordam beradigan muhitda vizual farqni ta'minlaydi. Minglab yamoqli ulanishlarni boshqaradigan tarmoq operatsiyalari guruhlari ma'lum VLAN'larni, tarmoqni boshqarish havolalaridan-tashqarida yoki zahiralangan sinov portlarini belgilash uchun qora{2}}ko'ylakli LC UPC simlaridan foydalanadi.
SFP va SFP+ Transceiver Patching
Ushbu LC simplex kabelining 1,25 mm kichik shakl faktorli ferruli SFP, SFP+ va XFP optik modullarining ixcham port zichligiga mos keladi. 48 portli SFP+ liniya kartalari bilan yuqori{3}}zichlikdagi kalitlarni o‘rnatuvchi muhandislar kabel to‘plami diametrini minimallashtirish uchun ingichka qora LC patch kabellariga tayanadilar. Ushbu uzatuvchi qurilmalarning birlashtiruvchi tomoni uchun,Yuqori zichlikdagi panellarni o'rnatish uchun LC dupleks optik tolali adapterlar-standart interfeys komponentidir.
Efirga marshrutlash va asosiy boshqaruv xonalari
Televizion qurilmalar ko'pincha studiya yoritgichi ostida vizual tartibsizlikni kamaytirish uchun video routerni ulash liniyalari uchun qora tolali o'tish moslamalarini standartlashtiradi. Simpleks LC UPC dizayni faqat bitta uzatish yoki qabul qilish simi talab qilinadigan tolali yo'llar-bo'yicha bir yo'nalishli SDI{2}}ga mos keladi.
Laboratoriya va sinov dastgohlari asboblari
Optik sinov muhandislari OTDR qurilmalarini, optik quvvat o'lchagichlarni va spektr analizatorlarini rangli mos yozuvlar tolalariga qarshi turadigan qora LC simplex patch kabellari yordamida ulaydi. Past 0,2 dB kiritish yo'qotish spetsifikatsiyasi kalibrlash vaqtida minimal o'lchov noaniqligini ta'minlaydi.
Xavfsiz hukumat va moliyaviy tarmoqlar
Kabelni identifikatsiyalashning qat'iy qoidalariga ega bo'lgan qurilmalar tasniflangan yoki sezgir tarmoq segmentlarida qora LC yagona rejimli yamoq simlarini o'rnatadi. Standart boʻlmagan rang-umumiy maqsadli sariq yagona rejimli kabel bilan tasodifiy oʻzaro-ulanishning oldini oladi.
Ochiq{0}}to-ichki makon chegaralash punktlari
Binoga kirish punktlarida tashqi zirhli kabellarni to'xtatuvchi texnik xodimlar asosiy tarqatish ramkasiga o'rnatishdan oldin ko'pincha qora yopiq simli LC o'tish moslamalariga o'tishadi. Rang kontrasti tashqi o'simlik va binolar kabellari o'rtasidagi chegarani aniq belgilaydi.
TSS
1-savol: Nega bitta rejimli LC patch kabeli uchun standart sariq o'rniga qora ko'ylagi tanlash kerak?
Javob: Qora LC simpleks kabellari kabelni boshqarishning maxsus ehtiyojlariga xizmat qiladi. Ma'lumotlar markazi operatorlari ulardan boshqaruv trafigini vizual ravishda ajratish, sinov sxemalari yoki tarmoq segmentlarini ishlab chiqarish sariq yagona rejimli havolalardan himoya qilish uchun foydalanadilar.
2-savol: Ushbu simpleks LC UPC kabeli dupleks SFP+ qabul qiluvchilar bilan mos keladimi?
Javob: SFP+ modullari alohida TX va RX portlariga ega, ularning har biri simpleks LC ulagichini qabul qiladi. Bir juft qora LC simplex patch shnurlari uzatish va qabul qilish yo'llarini mustaqil ravishda yo'naltirish afzalroq bo'lsa, bitta dupleks kabelni almashtirishi mumkin.
3-savol: 1,25 mm ferrul o'lchami port zichligi uchun nimani anglatadi?
Javob: 1,25 mm keramik ferrul SC yoki FC konnektorlarining yarmi diametri bo'lib, bir xil panel bo'shlig'ida port sonini ikki baravar oshirish imkonini beradi. Yuqori{2}}zichlikdagi LC patch panellari bitta raf birligida 72 yoki 144 portni joylashtiradi. LC ning zichroq muhitda{6}}katta formatli konnektorlar bilan qanday to'planishini chuqurroq taqqoslash uchun qarang.maʼlumotlar markazi va korporativ kabellar uchun yuqori-zichlikdagi LC tolali konnektor yechimlari.
4-savol: Qanday qilib tortish{1}}yorliqlarni qulflash mexanizmi texnik xizmatni soddalashtiradi?
Javob: Har bir LC UPC ulagichidagi inyeksiya{0}}qolipli mandal RJ45 vilkasiga o‘xshash oddiy bosh barmoq bilan bosiladi. Tiqilib qolgan patch panellarga xizmat ko‘rsatuvchi texnik mutaxassislar tolaning tasodifiy shikastlanishini kamaytiradigan-bepul uzilish vositasini qadrlashadi.
5-savol: Ushbu qora LC simplex singlemode kabelidan qanday kiritish yo'qotilishini kutishim mumkin?
Javob: Zavod sinovi har bir juft ulagichga 0,2 dB dan kam yoki unga teng bo'lgan kiritish yo'qotilishini kafolatlaydi. Ushbu qattiq bardoshlik telekommunikatsiya tashuvchisi tarmoqlaridagi uzoq kaskadli havolalar bo'ylab optik quvvat byudjetini saqlaydi.
6-savol: Qora ko'ylagi materiali LSZH yoki PVXmi?
Javob: Har ikkala ko'ylagi varianti ham mavjud. Yong'in qoidalariga muvofiqligi past-tutun, halogen-bo'sh materiallarni talab qiladigan yopiq plenum yoki ko'taruvchi muhitlar uchun LSZHni belgilang. PVX kurtkalar umumiy maqsadli-rack yamoqqa mos keladi.
7-savol: Rack{1}}to-simplekslar uchun maxsus uzunliklarga buyurtma bera olamanmi?
Javob: Ha. OEM simplex LC singlemode kabellari 0,5 metrdan 100 metrgacha uzunlikda mavjud. Katta hajmdagi joylashtirish uchun qora tolali patch shnurlarni sotib oladigan ommaviy xaridorlar hajmli narxlarni oladilar.
8-savol: Qora rang optik ishlashga ta'sir qiladimi?
Javob: Yo'q. Ko'ylagi pigmentatsiyasi ichki tolaga yoki ulagichning jilosiga ta'sir qilmaydi. Qora simpleks LC UPC kabeli sariq ekvivalentlar kabi bir xil kiritish yo'qolishi va qaytarilish yo'qotish xususiyatlariga javob beradi. Agar siz ulagich formatidagi farqlarni ham baholasangiz,LC va SC optik tolali patch kabel ulagichlari o'rtasidagi amaliy farqlarumumiy oʻrnatish stsenariylari uchun-asosiy savdolarni qamrab oladi.
