Evolux Data Center tolali kabellar yechimi
MPO/MTP magistrallari va uzilishlari, LC patch kabellari, OM3/OM4 multimode yoki OS2 yagona-rejimlari, mos adapterlar va loyihaga oid-yorliqlarga ega RFQ-tayyor passiv tolali BOMni yarating.
Kabel majmuini yuboring Tasdiqlangan mahsulotlarni ko'rib chiqing
2013 yilda tashkil etilgan
Kompaniya profili nashri
10+ yil
Saytda ko'rsatilgan optik tolali sanoat tajribasi
Ommaviy namunalar
Namuna, kichik{0}}to‘plam va hajmli buyurtmalarni qo‘llab-quvvatlash
IL/RL hujjatlari
Loyihalar tugallandi
Server xonalari, korporativ tarmoqlar va bulutli infratuzilma uchun-yuqori zichlikdagi tolali kabellar
Evolux maʼlumotlar markazi tolali kabel loyihalari uchun passiv ulanishni taʼminlaydi, jumladan, LC patch kabellari, MPO/MTP kabel majmualari, OM3 va OM4 koʻp rejimli kabellar, OS2 yagona rejimli kabellar, tolali adapterlar va pigtaillar. Assortiment uskunani yamoqqa solish, shkaflar, magistral magistrallar, uzilish o'tishlari va tizimli kabellar harakatlarini, qo'shimchalarni va o'zgarishlarni o'z ichiga oladi. Ma'lumotlar markazi operatorlari, tarmoq integratorlari, kabel yotqizish bo'yicha pudratchilar va distribyutorlar standart mahsulotlarni sotib olishlari, namunalar so'rashlari yoki kichik partiyalar va ommaviy ishlab chiqarish uchun{6}}loyiha BOMni tayyorlashlari mumkin. Ma'lumotlar markazi tolali kabel ishlab chiqaruvchisi va OEM tolali optik kabel yig'ish yetkazib beruvchisi sifatida Evolux konnektor birikmalari, tolali rejim, jilo, uzunlik, kurtka, rang, etiketka va qadoqlashni ko'rib chiqishi mumkin. Yuqori zichlikdagi MPO/MTP kabeli yechimini rejalashtirayotgan xaridorlar qabul qiluvchi interfeysi, tolalar soni, jinsi va qutbliligini RFQ bilan taqdim etishlari kerak.
Tekshiriladigan spetsifikatsiyalarga ega ma'lumotlar markazi tolali kabel mahsulotlari
Quyidagi mahsulot kartalari Evolux mahsulot sahifalarida chop etilgan nomlar, variantlar va raqamli qiymatlardan foydalanadi. Yakuniy kotirovkalar tanlangan yo'qotish darajasini, ulagichning xaritasini va kabel konstruktsiyasini aniqlashi kerak, chunki har bir variant har bir yig'ilishga tegishli emas.

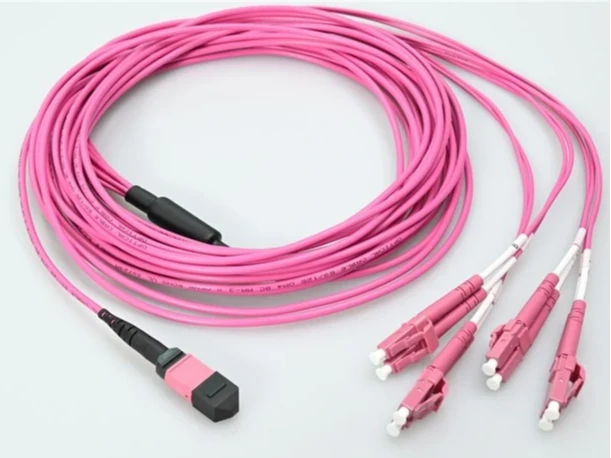

MTP Ayoldan 4 × LC UPC Dupleks, 8-tolali OM4
- OM4 50/125 mkm; 850/1300 nm
- MTP IL maksimal 0,35 dB; LC IL 0,2 dB dan kam yoki unga teng
- 3,0 mm OFNP kabeli; 40/100G va 850 nm da 150 m

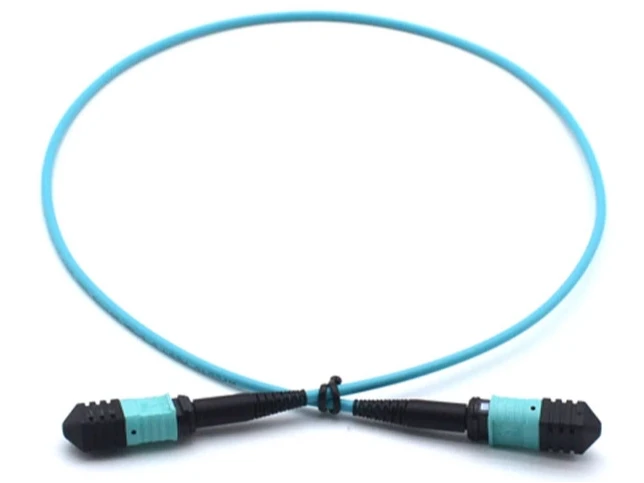

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- 12-tolali OM3 yig'ilishi
- 3,0 mm LSZH kabeli; 1 m konfiguratsiyani chop etdi
- MM past-yo'qotish IL: odatiy<0.30 dB; max <0.5 dB

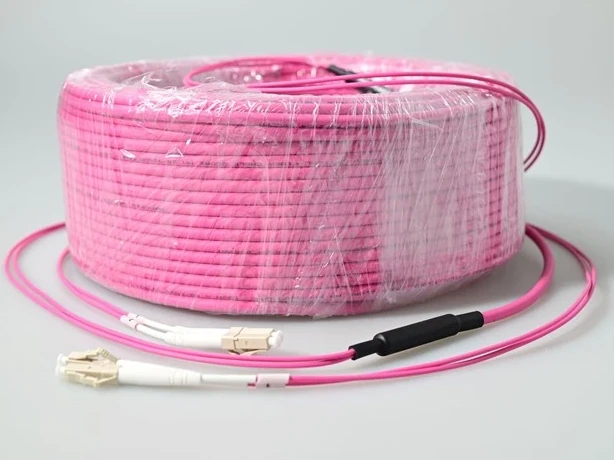

LC dan LC OM4 multimode dupleks patch kabeli
- 1,25 mm kichik-forma-faktorli ferrul
- IEC 61754-20 ulagich interfeysi
- Riser, plenum va moslashtirilgan kabel variantlari ko'rsatilgan
LC UPC OM3 Uniboot multimode patch kabeli
- OM3 lazer-optimallashtirilgan 50/125 mikron tola
- 10G 850 nm da 300 m gacha etadi
- OFNR va OFNP; standart uzunliklar 0,5 m dan 30 m gacha
Moslashtirilgan LC/UPC yagona-rejimli patch kabeli
- 9/125 µm yagona-rejim varianti
- IL 0,30 dB dan kam yoki unga teng IEC darajasi C; 0,15 dB dan kam yoki unga teng IEC darajasi B
- 0,9/2,0/3,0 mm; PVX, LSZH yoki OFNP
Alignment sleeve bilan MTP/MPO adapteri
- Qo'shish yo'qolishi 0,2 dB maks
- Minimal 1000 juftlashtirish tsikli
- Flanjli / gardishsiz; oddiy/dupleks; RoHS ma'lum qildi

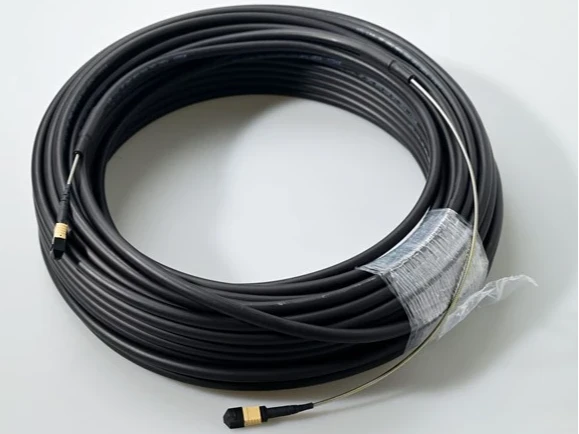

MPO/MTP zirhli optik tolali patch kabeli
- OS2, OM3 yoki OM4; 8, 12, 24, 48, 72 yoki 144 tolalar
- Spiral zanglamaydigan{0}}tasmali zirh
- IEC 61754-7 va TIA 604-5
LC/LC dupleks multimode adapteri
- LC adapter turi; dupleks tanasi
- UPC jilo interfeysi
- Ko'p rejimli; -flanj konfiguratsiyasi yo'q

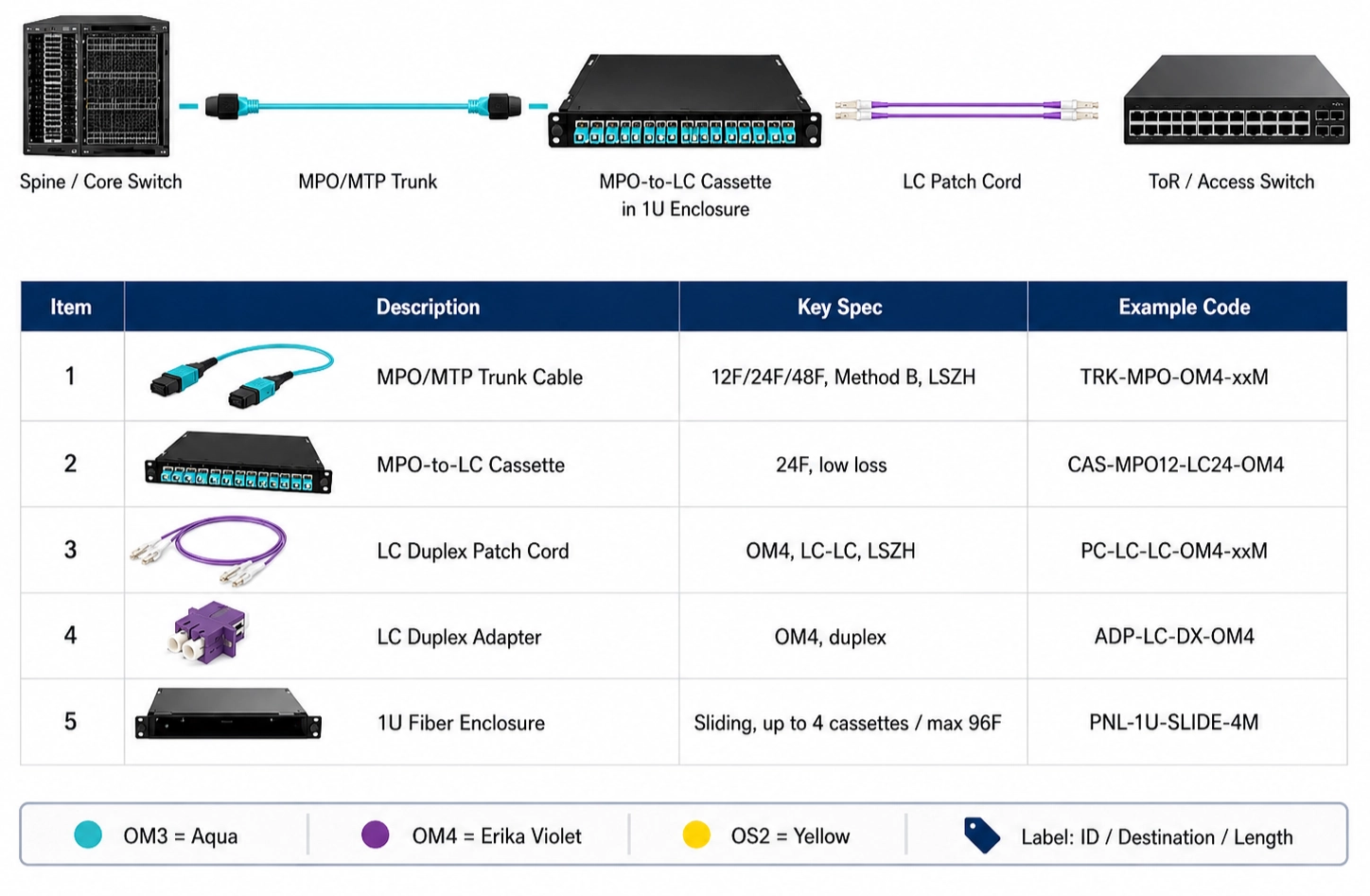

Havola roli boʻyicha yuqori-zichlikdagi maʼlumotlar markazi tolali kabel arxitekturasi
Foydali tuzilgan kabel rejasi umumiy kabel ro'yxatidan emas, balki ulanish nuqtalaridan boshlanadi. Har bir bosqichda uskuna interfeysi va tuzatish usulini xaritada ko'rsating, so'ngra to'liq kanalga ulagichning jinsi, polaritesi, tolasi darajasi va ko'ylagini belgilang.
Server yoki saqlash
LC dupleks yoki to'g'ridan-to'g'ri MPO/MTP qabul qiluvchi interfeysi va kerakli tolali sinfni tasdiqlang.
01
ToR / EoR kaliti
Dupleks portlar uchun LC patching yoki parallel{0}}to-dupleksga aylantirish uchun MPO/MTP uzilishidan foydalaning.
02
Rack patch maydoni
LC dupleks yoki MPO/MTP adapterlarini xaridor belgilagan-panel yoki kasseta iziga moslang.
03
Qator / Magistral magistral
Oldindan tugatilgan MPO/MTP to'plamlari-tolalarni birlashtiradi va dalani tugatish ishlarini kamaytiradi.
04
MDA / Oʻzaro{0}}Ulanish
Strukturalangan kabel yoʻli boʻylab yorliqlash, qutblanish va byudjet yozuvlarini-yoʻqotib qoʻying.
05
| Loyiha holati | Tavsiya etilgan kabel yo'nalishi | Xaridor tasdiqlashi kerak | Tegishli Evolux qamrovi |
|---|---|---|---|
| Dupleks uskunani yamoqlash | LC{0}}to-LC dupleks yoki uniboot kabeli | Elyaf darajasi, jilo, uzunlik, ko'ylagi, port etiketkasi | OM3/OM4 multimode va 9/125 mkm yagona rejimli LC yig'ish- |
| Parallel orqa miya | MPO/MTP magistral | 8/12/24-tolali dizayn, jins, kutupluluk, kalit yo'nalishi, yo'qotish klassi | OS2, OM3 va OM4 konfiguratsiyalarida MPO/MTP yig'ilishlari |
| Parallel{0}to-dupleks migratsiya | MTP/MPO-to-LC buzilishi | Transceiver xaritalash, LC juftlik tartibi, jins va umumiy kanal yo'qolishi | 8-tolali OM4 MTP ayoldan to'rtta LC UPC dupleks yig'ilishi |
| Yuqori{0}}trafik yoki ochiq yoʻl | Zirhli ko'p tolali{0}}to'plam | Elyaflar soni, kabel geometriyasi, marshrut cheklovlari va egilish nazorati | Spiral zanglamaydigan{0}}po'latdan zirhli MPO/MTP variantlari |
| Panel yoki kassetali ulanish | LC yoki MPO/MTP adapteri | Oyoq izi, gardish, kalit yo'nalishi, rejim va jilo mosligi | LC dupleks va MTP/MPO flanesli yoki gardishsiz adapterlar |
MPO/MTP ma'lumotlar markazi ixcham magistrallar va uzilish havolalari uchun tolali kabel
Evoluxning nashr etilgan assortimenti tuzilgan tizimda ikkita amaliy MPO/MTP rolini qo'llab-quvvatlaydi:tarqatish punktlari orasidagi multi-tolali trankingva uskunaga dupleks konnektorlarni taqdim etuvchi uzilish moslamalari.
8 ta tolalar → 4 LC dupleks juftliklari
Har ikkala ulagich turida uzilish ishlashi ko'rsatilgan
8-tolali OM4 majmuasi MTP ayol ulagichi va to'rtta LC UPC dupleks uchidan foydalanadi. Uning e'lon qilingan chegaralari MTP interfeysini LC interfeysidan 0,35 dB maksimal qo'shish yo'qotilishini 0,2 dB dan kam yoki unga teng darajada ajratib turadi, shuning uchun xaridor bitta aniqlanmagan "kam yo'qotish" da'vosiga ishonish o'rniga har bir ulanishni kanal yo'qotish byudjetiga joylashtirishi mumkin.
8–144 ta tolalar chop etilgan
Standart va zirhli konstruktsiyalar turli yo'llarga murojaat qiladi
Standart MPO/MPO-OM3-12F-3,0MM-LSZH-1M mahsuloti ixcham ichki magistral tranking uchun mos keladi, zirhli MPO/MTP diapazoni esa spiral zanglamaydigan po'latdan yasalgan lentani qo'shadi.Mexanik ta'sir qilish uchun zirh tanlanishi kerak; u egilish nazorati, ulagichning yo'qolishi, polarit yoki panel mosligini tasdiqlash zaruratini almashtirmaydi.
Zich o'tish va serverni tuzatish uchun LC ma'lumotlar markazi tolali kabeli
LC agregatlari uskuna portlari va yamoq maydonlariga mos keladi, bunda har bir havola dupleks uzatish/qabul qilish juftligidan foydalanadi. 1,25 mm LC ferrulSC ga qaraganda kichikroq interfeysni ta'minlaydi, uniboot konstruktsiyasi esa zich raft orqali o'tkaziladigan kabel korpuslari sonini kamaytiradi.
OM3: 850 nm da 10G dan 300 m gacha
Transceiver va aloqa moslamasi uni qo'llab-quvvatlaydigan joyda OM3 dan foydalaning
Nashr etilgan LC UPC OM3 uniboot kabeli lazer{1}}optimallashtirilgan 50/125 mkm toladan foydalanadi va OFNR va OFNP versiyalarida taqdim etiladi. Evolux 0,5 m dan 30 m gacha bo'lgan standart uzunliklarni sanab o'tadi va moslashtirilgan uzunliklarni qabul qiladi, bu esa BOMga har bir raf pozitsiyasi uchun bir uzunlikdan foydalanish o'rniga xizmat ko'rsatish-ortiqchaligini nazorat qilish imkonini beradi.
OM4 yoki 9/125 µm yagona-rejimi
Faqat rangni emas, balki optikadan tolali sinfni tanlang
LC portfeli o'z ichiga oladiOM4 multimode dupleks mahsulotiva PVX, LSZH yoki OFNP kabel variantlari bilan moslashtirilgan 9/125 mikron-bir rejimli yig'ilishlar. Ko'ylagi rangi identifikatsiyani qo'llab-quvvatlashi mumkin, ammo sotib olish spetsifikatsiyasida tolalar rejimi, jilo, ko'ylagi reytingi va o'lchangan IL/RL talablari aniq ko'rsatilishi kerak.
Maʼlumotlar markazining tolali kabellari uchun-byudjet, qutblilik va interfeys boshqaruvlari
Oldindan tugatilgan yig'ilishni{0}}o'rnatishga imkon beradigan narsa bu har bir havola atributi o'rtasidagi kelishuvdir. Ushbu tekshiruvlar ishlab chiqarishdan oldin tasdiqlangan chizmada yoki BOMda hal qilinishi kerak.
Optik yo'qotish byudjeti
Har bir juft juftlikda ko'rsatilgan ulagich va adapter yo'qotishlarini, shuningdek, tolaning zaiflashuvi va muhandislik chegarasini qo'shing. Iqtibos bilan IL/RL hisobot formatini so'rang.
MPO/MTP polaritesi
Tolalar xaritasini-oxirigacha-va kalit yoʻnalishini aniqlang. "MPO/MTP mos"ning o'zi kanalning uzatish va qabul qilish yo'llarini saqlab qolishini aniqlamaydi.
Ulagich jinsi
Transceiverlar, magistrallar, adapterlar va kassetalardagi mahkamlangan va o'chirilgan interfeyslarni xaritada ko'ring. Ikkita mahkamlangan ulagichni to'g'ri ulash mumkin emas.
Elyaf darajasi va optika
OM3, OM4 yoki OS2 ni to'lqin uzunligi, ma'lumot tezligi va qabul qiluvchi ma'lumotlar varaqidagi ulanishga moslang. Kanalni qayta tekshirmasdan tolali navni almashtirmang.
Ko'ylagi va yo'l
Davlat LSZH, OFNR, OFNP yoki boshqa zarur qurilish, kabel diametri, marshrutlash muhiti va mexanik himoya ehtiyojlari bilan birga.
Identifikatsiya rejasi
Port nomlash konventsiyasini, oxiri bo'yicha yorliqlarni, ko'ylagi yoki yuklash ranglarini, uzunlik jadvalini va o'rnatish ketma-ketligi uchun zarur bo'lgan qadoqlash guruhlarini taqdim eting.
Ko'rib chiqish uchun to'liq passiv tolali kabellar BOMni yuboring
Manba menejeri yoki mahsulot muhandisi har bir juftlashuvchi interfeys va har bir tijorat variantini aniqlash uchun etarli ma'lumotni taqdim etishi kerak. Bu aniqlashtirish davrlarini kamaytiradi va namunaviy testni mazmunli qiladi.
Ilova va topologiya:server, xotira, ToR/EoR, magistral, MDA yoki o'zaro{0}}ulanish roli.
Interfeyslar:ulagich turi, jilo, MPO/MTP tolalar soni, jinsi, kalit yo'nalishi va polaritesi.
Optik vositalar:OM3, OM4 yoki OS2, to'lqin uzunligi, ma'lumotlar tezligi, erishish va kerakli yo'qotish sinfi.
Mexanik qurilish:kabel uzunligi, diametri, uzilish uzunligi, ko'ylagi reytingi, zirh va tortish talablari.
Tijorat tafsilotlari:konfiguratsiya bo'yicha miqdor, namuna miqdori, teglar, logotip, qadoqlash va kerakli hujjatlar.
Maxsus ma'lumotlar markazi tolali kabel konfiguratsiyasi va chizmasini ko'rib chiqish
Evolux taʼkidlashicha, ulagichlar kombinatsiyasi, kabel uzunligi, tolalar rejimlari, jilo turlari, kabel tuzilmalari, koʻylagi va yuklash ranglari, yorliqlar va qadoqlash-loyiha asosida yetkazib berish uchun koʻrib chiqilishi mumkin.
Spetsifikatsiya va chizmalarni qo'llab-quvvatlash
Chizma, mahsulot namunasi, mavjud spetsifikatsiya yoki topologiyani baham ko'ring. Ko'rib chiqish namunani ishlab chiqarishdan oldin ulagichning xaritasini, uzilish o'lchamlarini, uzunlik bardoshliligini, ko'ylagi, yorliq o'rnini va qadoqlash birligini qulflashi kerak.
- BOM va topologiyani ko'rib chiqish
- Ulagich va tolaning mosligi
- Standart yoki moslashtirilgan konfiguratsiya
Namuna, kichik{0}}partiya va ommaviy yetkazib berish
Sayt namunaviy baholash, kichik{0}}paketlarni moslashtirish va ommaviy ishlab chiqarishni tasdiqlaydi. U barcha ma'lumotlar markazi yig'ilishlari uchun bitta qattiq MOQ yoki namuna olish siklini nashr etmaydi, chunki konfiguratsiya va miqdor buyurtmaga ta'sir qiladi.
- Muvofiqlik namunasi
- Ish faoliyatini baholash
- Ishlab chiqarish namunasi sifatida tasdiqlangan namuna
Shaxsiy yorliq va o'rnatish identifikatori
Mavjud moslashtirishga ko‘ylagi va etik ranglari, kabel belgilari, mahsulot yorliqlari, logotiplar, neytral o‘ramlar va-mijozlarga xos o‘ramlar kiradi. Tasdiqlangan rasmda matn, shtrix-kod formati va yakuniy-A/end-B konventsiyasini belgilang.
- Maxsus kabel va mahsulot yorliqlari
- Logotip va qadoqlashni ko'rib chiqish
- Loyiha bo'yicha rang kodlash
Tolali kabelni yig'ish sotib olish uchun standartlar va sifat yozuvlari
Eng foydali sifat dalillari aniq mahsulot va partiyaga bog'liq. Evolux mahsulot sahifalarida quyidagi interfeys standartlari, materiallar bayonnomalari va sinov variantlari nashr etiladi; xaridorlar ko'rsatilgan SKUga qarshi tegishli hujjatni so'rashlari kerak.
IEC 61754-7 va TIA 604-5
MPO/MTP zirhli yig'ish va MPO/MTP adapter diapazoni uchun nashr etilgan. Ushbu havolalar ko'p{1}}tolali ulagich interfeysini belgilaydi va o'zaro moslik tekshiruvini qo'llab-quvvatlaydi.
Telcordia GR-326 va JIS
0,2 dB maksimal{1}}yo'qotish MTP/MPO adapter sahifasida keltirilgan. Buyurtma qilingan adapter konfiguratsiyasi uchun aniq malaka yoki muvofiqlik hujjatini tasdiqlang.
OFNP kabel ko'ylagi
8-tolali OM4 MTP-to-LC yig'ilishi uchun chop etilgan. Bu ko'rsatilgan plenum kabel konstruktsiyasini aniqlaydi; loyiha dizayneri mahalliy kodni qabul qilish uchun mas'ul bo'lib qoladi.
IEC 61754-20
LC OM4 dupleks patch kabeli uchun chop etilgan. U SFP, XFP va SFP+ uskunalari ulanishlarida ishlatiladigan LC ulagich interfeysini aniqlaydi.
RoHS materialiga muvofiqligi
MTP/MPO adapteri uchun ko'rsatilgan. Xarid qilish yozuvlari uchun kotirovka qilingan mahsulot yoki moddiy oilani aniqlaydigan joriy deklaratsiyani talab qiling.
Kiritish-yo'qotish / qaytarish-yo'qotish hisoboti
Evolux IL/RL hisobotlarini taqdim etish mumkinligini bildiradi. To'lqin uzunligini, chegarani, sinov usulini, namuna olish asosini va ketma-ketlashtirilgan natijalar kerakligini ko'rsating.
Evoluxning ta'kidlashicha, u 2013 yilda tashkil etilgan va 10 yildan ortiq optik tolali sanoat tajribasiga ega. Koʻrib chiqilgan sahifalarda hech qanday maʼlumot{3}}maʼlumotlar markazi-toʻgʻrisidagi aniq joʻnatmalar soni yoki nomidagi maʼlumotlar markazi holati eʼlon qilinmagan, shuning uchun bu yechim sahifasi maʼlumotlar markazi segmentiga tasdiqlanmagan tarqatish hisobini tayinlamaydi.
Data Center Fiber Cabling Solution tez-tez so'raladigan savollar
Ma'lumotlar markazi tolali kabel RFQga qanday ma'lumotlar kiritilishi kerak?
Bog'lanish roli, qabul qiluvchi yoki uskuna interfeysi, ulagich turi, tolalar rejimi, tolalar soni, qutblilik, ulagich jinsi, jilo, kabel uzunligi, ko'ylagi reytingi, uzunlik bo'yicha miqdor, etiketka va qadoqlash. Topologiya, BOM, chizma, namuna yoki joriy spetsifikatsiya Evoluxga kotirovkadan oldin komponentlar mosligini tekshirishga yordam beradi.
Ma'lumot markazi qachon MPO/MTP o'rniga LC dupleksdan foydalanishi kerak?
Faol uskunalar va yamoq maydonlari dupleks LC portlarini ochadigan va havola bitta uzatish/qabul qilish juftligini tashiydigan LC dupleksdan foydalaning. MPO/MTP dan ko'p{1}}tolali magistrallar, parallel{2}}optik portlar yoki yuqori-zichlikdagi yig'ish uchun foydalaning; MPO/MTP-to-LC jabduqlar yoki kassetaga o'tish ikkita interfeys turini ulashi mumkin.
Qabul qiluvchilar OM3, OM4 va OS2 o'rtasida qanday tanlashlari kerak?
Tolani qabul qiluvchining spetsifikatsiyasiga, to'lqin uzunligiga, yetib borishiga va o'rnatilgan zavodga moslang. Evolux OM3 va OM4 50/125 mkm multimodli yig'ilishlar va OS2 9/125 mkm bitta-rejim variantlarini sanab o'tadi; faqat ko'ylagi rangi bo'yicha tanlash o'rniga, uskunaning ma'lumotlar varag'iga nisbatan aniq bahoni tasdiqlang.
Ishlab chiqarishdan oldin qaysi MPO/MTP tafsilotlari tasdiqlanishi kerak?
Tolalar soni, ulagichning jinsi, kalit yoʻnalishi, qutblanish usuli, UPC yoki APC jilosi, tolalar darajasi, yoʻqotish sinfi va oxirigacha{0}-mavjud xaritalashni tasdiqlang. Ushbu atributlar bitta tizim sifatida ishlaydi, shuning uchun noto'g'ri polarite yoki jinsga ega bo'lgan to'g'ri kabel turi havolaning ishlashiga xalaqit berishi mumkin.
Maxsus ma'lumotlar markazi tolali kabellari uchun MOQ va namuna muddati qanday?
Evoluxning ta'kidlashicha, u namunalar, kichik{0}}partiyalarni moslashtirish va ommaviy ishlab chiqarishni qo'llab-quvvatlaydi, lekin veb-sayt bu yechim uchun qat'iy raqamli MOQ yoki namuna yetkazib berish muddatini e'lon qilmaydi. Ulagich, tola, uzunlik, kurtka, etiketka, sinov hisoboti-va miqdor talablari ko‘rib chiqilgandan so‘ng ikkalasi ham tasdiqlanishi kerak.
Evolux xususiy{0}}yorliqli kabellar va sinov hujjatlarini taqdim eta oladimi?
Nashr qilingan moslashtirish doirasi ko‘ylagi va etik ranglari, kabel belgilari, mahsulot yorliqlari, logotiplar, neytral yoki mijozga xos{0}}qadoqlash va mahsulot konfiguratsiyasini o‘z ichiga oladi. Ma'lumotlar jadvali va kiritish-yo'qotish/qaytish-yo'qotish testi-hisobotini qo'llab-quvvatlash ham ko'rsatilgan; hisobotlar paketga-asoslangan yoki tasdiqlangan buyurtma spetsifikatsiyasida ketma-ketlashtirilganligini aniqlang.
Haqiqiy interfeyslar atrofida ma'lumotlar markazining tolali kabeli BOMni yarating
Topologiyani, qabul qiluvchi interfeyslarni, konnektor xaritasini, OM3/OM4 yoki OS2 talabini, uzunliklar, ko'ylagi, miqdorlar va yorliqlash rejasini yuboring. Evolux taqdim etilgan spetsifikatsiyaga muvofiq passiv kabel majmualari va adapterlarini ko'rib chiqishi mumkin.
