Mahsulot taqdimoti

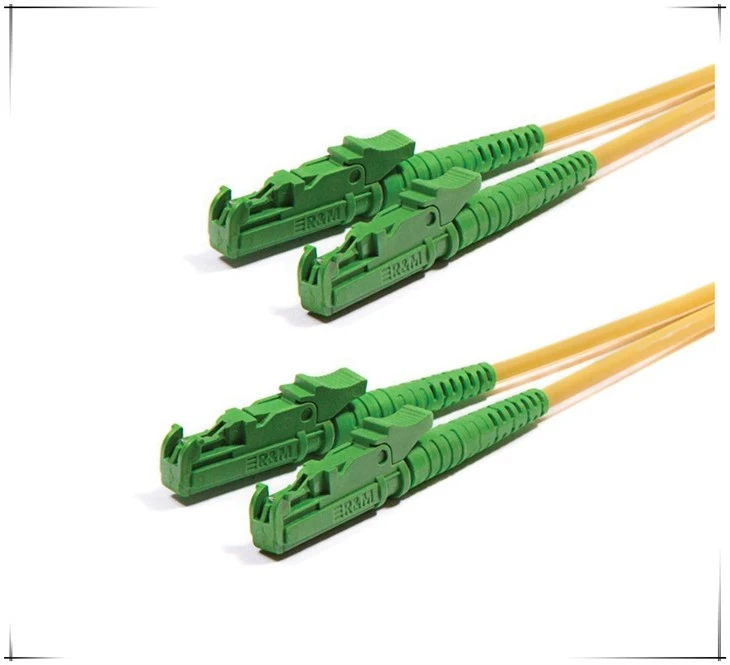

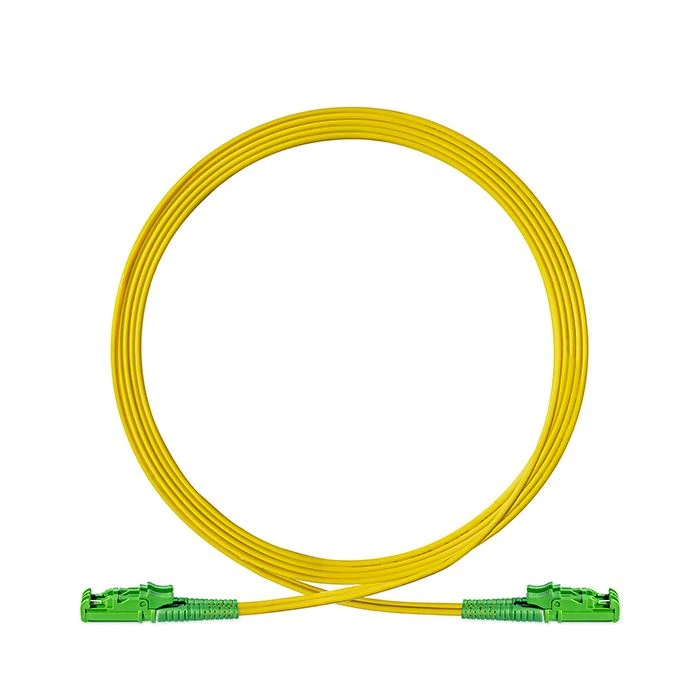

Optik tolali E2000jumper olib keladihar ikki uchida ulagichlarga ega bo'lgan qisqa optik tolali kabel. Ushbu kabel ikkita tarmoq gadjeti yoki qismlarini ulash uchun ishlatiladi, masalan, yo'riqnoma va kalit yoki patch paneli va qabul qiluvchi. Yamoq shnurlari bir rejimli yoki ko'p rejimli tolalar kabi turli uzunlik va tola turlarida bo'ladi va ulagichlar SC, ST, LC va MTP/MPO kabi turli xil bo'lishi mumkin. Ushbu shnurlardan foydalangan holda, tarmoq komponentlari o'rtasida tezkor va murakkab kabellarsiz ulanishlarni o'rnatish va olib tashlash mumkin.

Spetsifikatsiya

Ulagich A	E2000	Ulagich B	E2000
Elyaf rejimi	9/125 μm	Elyaflar soni	Simpleks
Elyaf darajasi	G.652D/G.657A2	Minimal egilish radiusi	30 mm

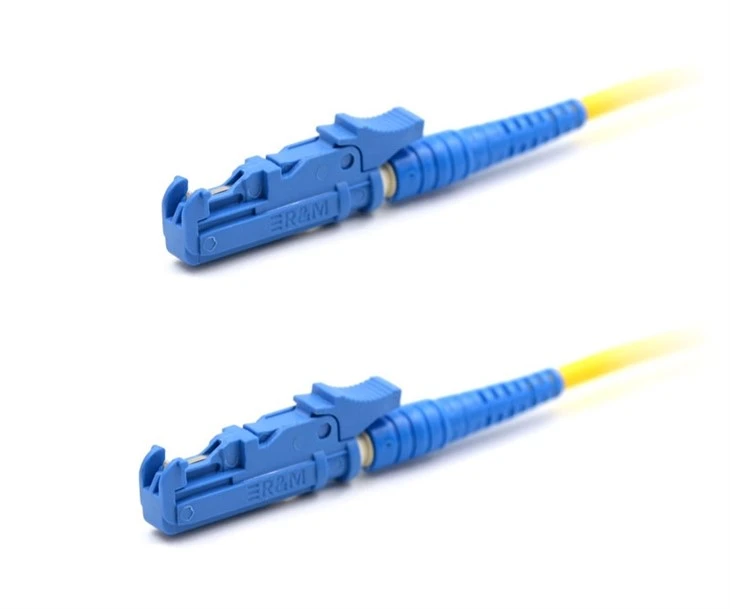

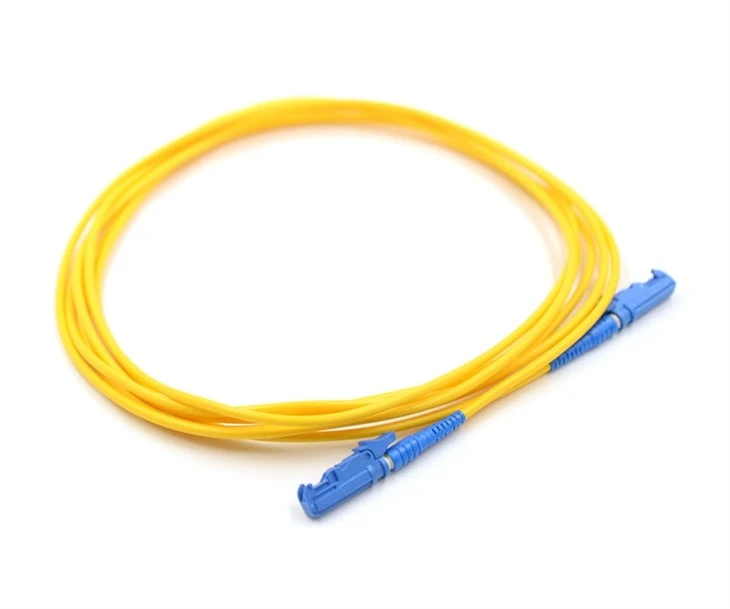

Polsha turi	UPC/APC	Kabel diametri	2.0MM
Kabel ko'ylagi	PVX/LSZH	Ko'ylagi rangi	Sariq
To'lqin uzunligi	1310 nm/1550 nm	Chidamlilik	>1000 marta
Qo'shishni yo'qotish	0 dan kam yoki unga teng.25 dB	O'zaro almashinish qobiliyati	0 dan kam yoki unga teng.2 dB
Yo'qotishlarni qaytarish	55 dB dan katta yoki unga teng	Tebranish	0 dan kam yoki unga teng.2 dB
Ishlash harorati	-40~85 daraja	Saqlash harorati	-40~85 daraja

Xususiyat

Kam qo'shish va qaytarish yo'qotilishi:Optik tolali patch shnurlar past kiritish va qaytarish yo'qotilishiga ega, ya'ni ular minimal shovqin va signalning susayishi bilan uzoq masofalarga ma'lumotlarni uzatishda yuqori samaradorlikka ega.

Yuqori tarmoqli kengligi:Optik tolali patch kabellar yuqori tarmoqli kengligi imkoniyatlariga ega, bu ularni ma'lumotlarni uzatish uchun katta hajm talab qiladigan yuqori tezlikdagi ma'lumotlarni uzatish ilovalari uchun ideal qiladi.

Ilovalarning keng doirasi:Optik tolali patch kabellar ma'lumotlar markazlari, telekommunikatsiyalar, tibbiy asbob-uskunalar, harbiy va aerokosmik va sanoat avtomatizatsiyasi kabi keng ko'lamli dasturlarda qo'llaniladi.

Moslashuvchanlik:Optik tolali simlar juda moslashuvchan, ya'ni ularni an'anaviy mis kabellar sig'maydigan tor joylarda osongina o'rnatish mumkin.

Chidamlilik:Optik tolali patch shnurlar juda bardoshli va qattiq muhitda, jumladan, yuqori harorat, namlik va kimyoviy moddalar ta'sirida ishlashi mumkin.

Oson o'rnatish:Optik tolali patch shnurlaridagi ulagichlar qo'shiladi va o'ynaydi, ya'ni ularni boshqa qurilmalarga hech qanday maxsus asbob yoki jihozlarsiz osongina ulash mumkin.

Samarali xarajat:Optik tolali patch kabellar tejamkor va mis kabellar bilan solishtirganda, ayniqsa uzoq masofalarga nisbatan kamroq egalik qilish narxini taklif qiladi.

Ilova

CATV, metro sinov uskunalari;
Telekommunikatsiya tarmoqlari;
Mahalliy tarmoqlar (LAN);
Keng maydon tarmoqlari (WAN);
Binolarni o'rnatish;
Ma'lumotlarni qayta ishlash tarmoqlari;
Video va harbiy faol qurilmani tugatish.

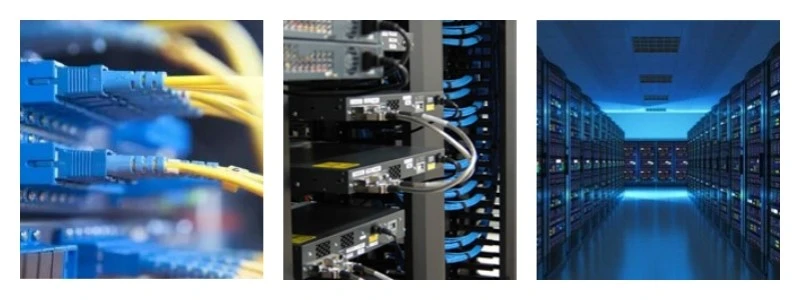

FTTX

Sifat nazorati

Fiber Patch shnuri sifatini ta'minlash uchun beshta sinov

Tolali patch arqonlarning sifati butun optik tolali aloqaga ta'sir qiladi. Har bir tolali patch shnuri zavoddan chiqishdan oldin qattiq sinovdan o'tkazilishi kerak. Yamoq simlarining yuqori sifatini ta'minlash uchun tolali patch shnur ishlab chiqaruvchisi qanday sinovlarni o'tkazadi?

Optik patch shnurlarining sifatini ta'minlash uchun odatda zavoddan chiqishdan oldin quyidagi besh turdagi tekshirish sinovlari o'tkaziladi.

Fiber patch shnurni kiritish yo'qolishi/qaytish yo'qotilishini aniqlash

Qo'shish yo'qolishi va qaytish yo'qolishi optik patch kordonlarga ta'sir qiluvchi asosiy parametrlardir. TIA standarti optik patch-shnurni kiritishda maksimal yo'qotish 0.75 dB (ya'ni qabul qilinadigan maksimal qiymat) ekanligini aniq belgilaydi.

Bozordagi ko'pgina tolali patch kabellar uchun kiritish yo'qolishining normal diapazoni {0}}.3dB va 0.5dB oralig'ida va ba'zi past kiritish yo'qotish diapazoni {{6} orasida. }}.15dB va 0.2dB. Qaytish yo'qotish qiymatlari dB da ifodalanadi va odatda manfiy bo'ladi, shuning uchun yuqori qiymatlar yaxshiroq va odatiy xususiyatlar -15 dan -60 dB gacha.

Sanoat standartlariga ko'ra, Ultra PC sayqallangan optik tolali konnektorlarning qaytarilish yo'qolishi 50 dB dan katta bo'lishi kerak va burchakli jiloning qaytish yo'qolishi odatda 60 dB dan katta bo'lishi kerak. Kompyuter turi 40dB dan katta bo'lishi kerak. Ko'p rejimli tolalar uchun odatiy RL qiymatlari 20 va 40 dB orasida.

Umumiy tashuvchi darajasidagi jumperlarning ko'rsatkichlari kiritish yo'qotilishi 0.3dB dan kam va qaytish yo'qotilishi 45dB dan katta.

Fiber patch shnuri uchi yuzini tekshirish

Optik tolali ulagichning oxirgi yuzini tozalash uning ishlashiga bevosita ta'sir qiladi. Misol uchun, optik tolaning so'nggi yuzidagi tirnalgan joylar, chuqurliklar, yoriqlar, chang ifloslanishi va boshqalar ulanish signalining yo'qolishiga olib keladi, natijada yomon kiritish va qaytarish yo'qoladi.

Fiber patch shnuri 3D interferometr tekshiruvi

3D interferometr sinovi asosan tolaning oxirgi yuzining geometriyasini sinab ko'rish uchun mo'ljallangan va parametrlarga egrilik radiusi, vertex ofset, tola balandligi va boshqalar kiradi. Elyaf patch shnurining so'nggi yuzini sferik sirtga maydalash kerak, ammo haqiqiy ishlab chiqarish jarayonida ishlab chiqarilgan mahsulotlar mukammal bo'lishi mumkin emas.

Egrilik radiusi, tepaning siljishi va tola balandligi uchun qanday qiymatlar mos keladi?

Shuning uchun, so'nggi yuz shakli texnik standartda ko'rsatilgan bo'lib, u egrilik ROC radiusi, vertex ofset va tolalar balandligini o'z ichiga oladi.

IEC tashkilotining texnik standartlariga ko'ra, ROC egrilik radiusining mos yozuvlar qiymati kompyuter turi ulagichi 10 ~ 25 mm, APC tipidagi ulagich esa 5 ~ 15 mm. Vertex ofset egri sirtning cho'qqisi va tolalar o'qi o'rtasidagi ofsetni anglatadi. Agar vertex ofset juda katta bo'lsa, oxirgi yuzning deformatsiyasi tolalar orasidagi jismoniy aloqani keltirib chiqarish uchun etarli. Shuning uchun, texnik standart tolali o'tish moslamasining vertex ofsetini 50 mkm dan kam yoki unga tenglashni talab qiladi.

Elyaf balandligi tolaning oxirgi yuzining ferrulning oxirgi yuziga nisbatan balandligini bildiradi. Elyafning oxirgi yuzi ferrulning oxirgi yuzidan yuqoriga chiqishi mumkin yoki ferrulning oxirgi yuzi ostidagi chuqurchaga tushishi mumkin. Texnik standartda belgilangan optik tola balandligi diapazoni -250~+250nm.

Elyaf patch shnuri mexanik ishlash testi

Misol uchun, tortish sinovi, tolaning susayishi va tolaning cho'zilishining kuchlanish xavfsizligi omilini tekshirish uchun belgilangan tortish kuchi ostida optik patch simini sinab ko'ring.
