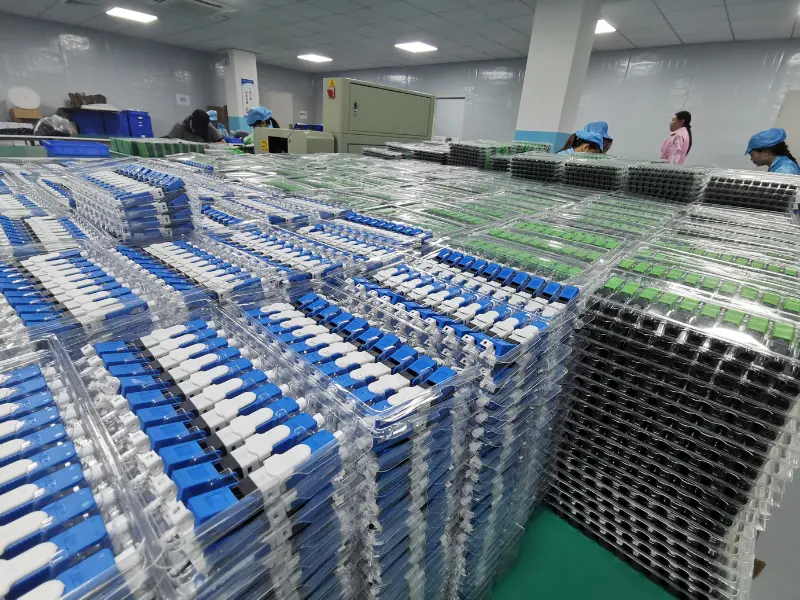

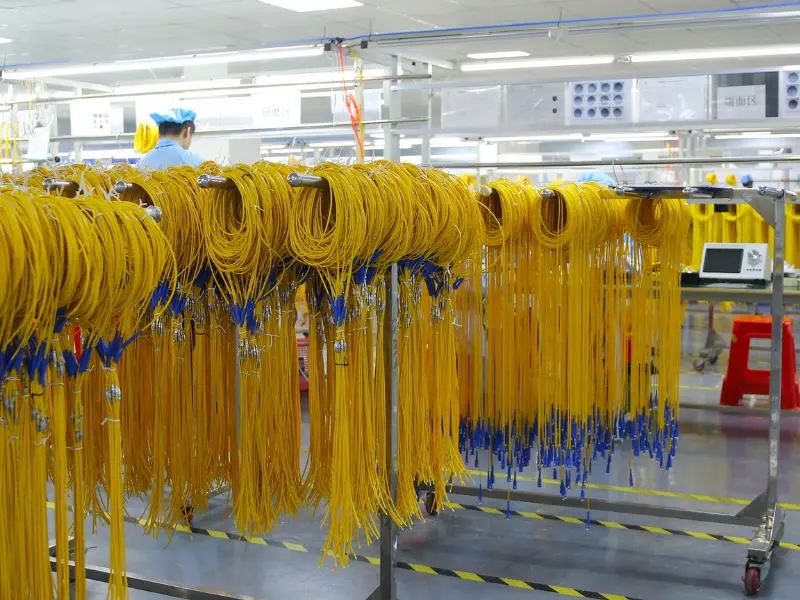

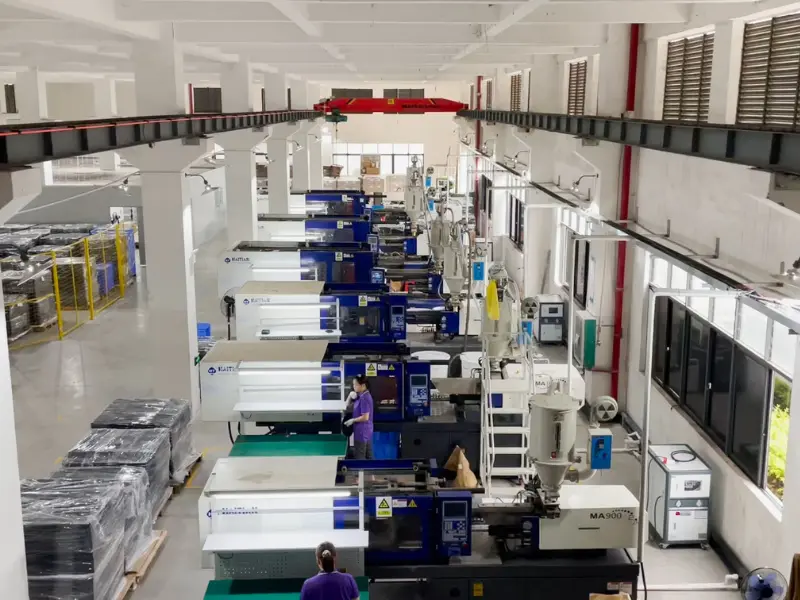

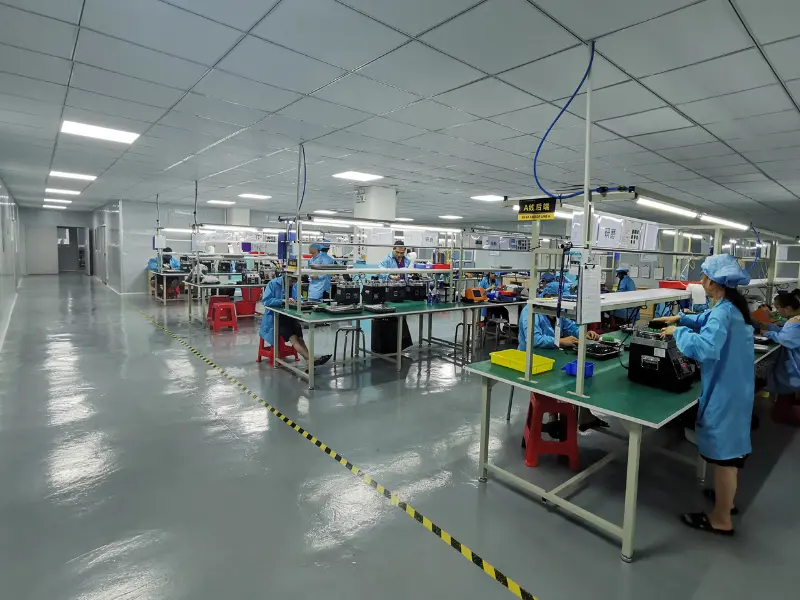

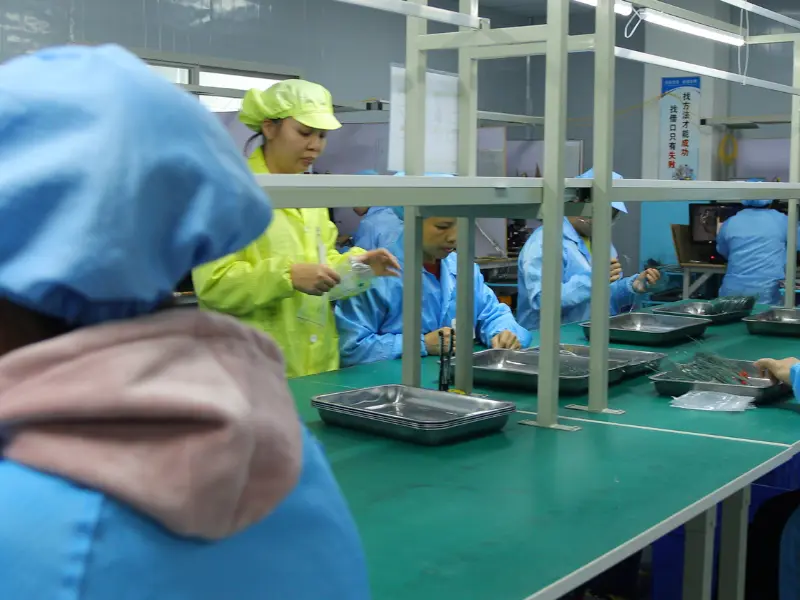

Evolux Fiber: Sizning professional tolali optik konnektor ishlab chiqaruvchingiz!

Shenzhen Evolux Fiber Co., Ltd yuqori sifatli optik tolali mahsulotlarni tadqiq qilish, ishlab chiqish, ishlab chiqarish va tarqatishga ixtisoslashgan eng zamonaviy optik tolali yechimlarni yetkazib beruvchi yetakchi hisoblanadi. 2013 yilda tashkil etilgan va shtab-kvartirasi Xitoyning Shen Zhen shahrida joylashgan bo'lib, biz optik tolali sohada ishonchli nom sifatida paydo bo'ldik. Innovatsiyalar va ishonchlilikka katta e'tibor qaratgan holda, biz global telekommunikatsiya sanoatining rivojlanayotgan talablariga javob berishga intilamiz.

null

Bizning afzalliklarimiz

Turli xil mahsulot portfeli

Biz optik tolali mahsulotlarning keng qamrovli assortimentini ta'minlaymiz, bitta rejimli va ko'p rejimli optik tolalardan maxsus ilovalar uchun maxsus optik tolalargacha, jumladan, optik tolali kabellar, konnektorlar, qabul qiluvchilar, adapterlar va mijozlarimizning turli ehtiyojlarini qondirish uchun tegishli aksessuarlar. .

Ajoyib mijozlarni qo'llab-quvvatlash

Biz mijozlarimizni qo'llab-quvvatlashga tayyor bo'lgan mutaxassislar jamoasini to'pladik. Ular mijozlarga to'g'ri optik tolali yechimni tanlashda yordam beradi va amalga oshirish jarayoniga rahbarlik qiladi, bu esa xaridorlarga sotuvdan keyingi qo'llab-quvvatlash va texnik yordam uchun savdodan oldin keng qamrovli maslahatlardan bahramand bo'lish imkonini beradi.

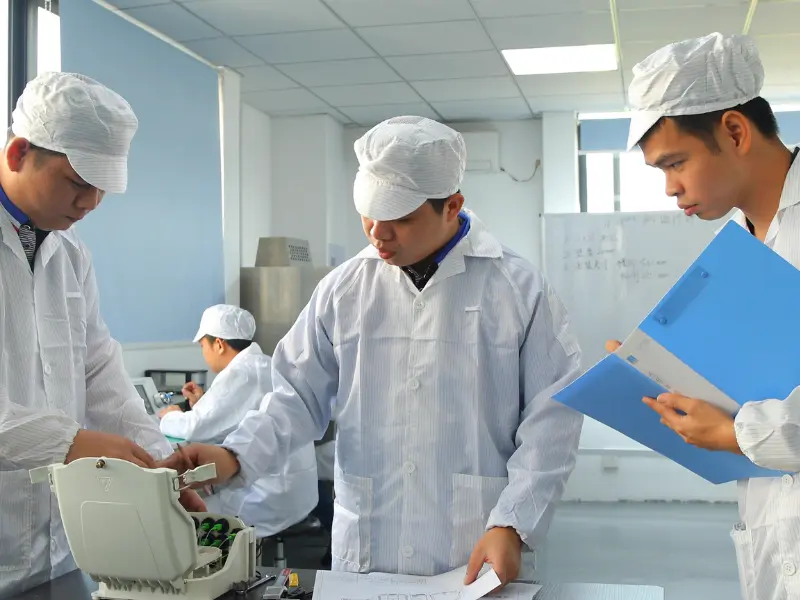

Ilg'or ilmiy-tadqiqot vositalari

Zamonaviy ilmiy-tadqiqot vositalari, uskunalar va ixtisoslashtirilgan laboratoriyalar optik tolali materiallarni, dizayn va ishlab chiqarish jarayonlarini ilg'or tadqiqotlar, eksperimentlar va sinovlar o'tkazish uchun ideal muhitni ta'minlaydi.

Professional moslashtirish xizmatlari

Biz mijozlarga optik tolali mahsulotlarni o'zlarining maxsus ehtiyojlariga moslashtirishga imkon beruvchi sozlash variantlarini taklif qilamiz. Elyaf diametri, qoplama materiali yoki ulagich turi moslashuvchan tarzda sozlanishi mumkin.

Add to Inquiry

Optik tolali tezkor ulagich

Optik tolali Tez ulagich SC APC/UPC. •Bosish payvandlash strukturasi va V trubalarni tekislash. •Yuqoriga-pastga ochiladigan simlar va bosish klipi tuzilishi. •Kabelni qulflash uchun mustahkam vintli

Add to Inquiry

Optik tolali tezkor ulagich SC APC

Optik tolali tezkor ulagich SC APC. ●Yuqori ishlash va yuqori ishonchlilik. ●Qo‘shish yo‘qotilishi past. ●Yuqori ishlash va yuqori ishonchlilik. ●Aniq mexanik o'lcham. ●Korroziyaga chidamli korpus

Add to Inquiry

FTTH SC optik tolali ulagich

FTTH SC optik tolali ulagich. ●Qo‘shish yo‘qotilishi past, qaytishning yuqori yo‘qotilishi. ●Maxsus asboblarsiz o'rnatish mumkin. ●Moviy (UPC) yoki Yashil (APC) ulagichi bilan Yagona rejimda mavjud.

Add to Inquiry

Optik tolali tezkor ulagich FTTH oldindan o'rnatilgan SC

Optik tolali tezkor ulagich FTTH oldindan o'rnatilgan SC. ●Oson va tez tugatish. ●Moslashuvchanlik, Ishonchlilik. ●Qayta foydalanish imkoniyati, moslik. ●Qo‘shish yo‘qotilishi past. ●Mexanik

Add to Inquiry

Fiber Optik Sm Sc Upc Fast Connector

optik tolali sm sc upc tezkor ulagichi. ● tez va oson o'rnatish. ●past zaiflash qiymatlari. ●barcha umumiy yagona rejimli tolalar uchun amal qiladi. ●qalinligi 0,9 mm bo'lgan tolali qoplama uchun

Add to Inquiry

Konnektor Ftth Fiber Optik Sc Tez Ulagichi

Conector Ftth Fiber Optic Sc Fast Connector deb nomlanuvchi ulagich turi hech qanday maxsus vositalar yoki treninglarsiz optik tolali kabellarni tez va oson uzib qo‘yish imkonini beradi. Elyaflarni

Add to Inquiry

UPC Tez optik SM tolali ulagichi SX Core SC/UPC

UPC Fast Optical SM Fiber Connector SX Core SC/UPC tolani tez va samarali tugatish uchun mo'ljallangan inqilobiy maydonda o'rnatiladigan optik tolali ulagichdir. Ushbu innovatsion mahsulot epoksi va

Add to Inquiry

Optik tolali tezkor ulagich SC

Shenzhen Evolux Fiber Co., Ltd kompaniyasining Fiber Optic Fast Connector SC ni kashf eting - bu sizning muammosiz optik tolali uzilishlar uchun yakuniy yechimingiz. Ushbu konnektorlar epoksi,

Add to Inquiry

3 ta 1 ta IP68 suv o'tkazmaydigan ulagich

Optik tolali ulanish sohasida 3 ta 1 IP68 suv o'tkazmaydigan ulagichi o'yinni o'zgartiruvchi vositadir. Ushbu innovatsion yechimning namlik, chang va ekstremal atrof-muhit sharoitlaridan misli

Add to Inquiry

Ferrule maydonini yig'ish ulagichi Tez/tezkor ulagich

Ferrule Field Assembly Connector Tez/Tez konnektori zavodda oldindan sayqallangan, dalada o'rnatilishi mumkin bo'lgan yechim bo'lib, qo'lda silliqlash zaruratini yo'q qiladi. Tasdiqlangan mexanik

Add to Inquiry

Optik tolali SC ulagichi

Optik tolali SC ulagichi APC 0.9MM. ●Qoʻshishning kam yoʻqolishi va orqa aksi. ●Bir qismli konstruksiya va tortishga chidamli dizayn. ●Erkin suzuvchi oldindan radiusli keramik ferrul. ●Aniq

Add to Inquiry

Optik tolali LC ulagichlari

Fiber Optik LC konnektorlari zamonaviy, yuqori samarali kabel ehtiyojlari uchun mukammal tanlovdir. Standart SC ulagichining yarmiga teng bo'lgan 1,25 mm ferrulga ega - LC ulagichi ixcham va yuqori

Birinchidan 12 Oxirgi1/2

Optik tolali ulagich nima?

Optik tolali ulagich - yorug'lik signallarining samarali uzatilishini osonlashtiradigan optik tolalarni ulash uchun ishlatiladigan qurilma. Optik tolali ulagich ulanishga qaraganda tezroq ulanish va uzilish imkonini beradi. Ular SC, LC, ST va MTP kabi har xil turdagi bo'lib, har biri ma'lum ilovalar uchun mo'ljallangan.

Optik tolali ulagichning umumiy turlari

Lucent konnektorlari (LC)

LC konnektorlari 1 1/4 mm oʻlchamdagi eng kichik ferrullarga ega, bu ST ulagichining taxminan yarmiga teng. Ularning kichik o'lchamlari ularni tugatishlarning kichik shakl omili toifasiga kiritadi. Ushbu ulagichlar ko'p rejimli qabul qiluvchilar va bitta rejimli kabellar uchun yaxshi ishlaydi.

Standart ulagichlar (SC)

SC konnektorlarida toza joylashadigan 2 1/2 mm ferrul bor. Bosish va tortish harakati yordamida ulagichni mustahkamlaydi. Ushbu turdagi tugatishlar yuqori darajadagi ishlashga ega, ular joriy etilgandan beri narxlarning pasayishi bilan birga bir nechta ilovalarda ularning keng ommalashishiga yordam berdi. Aslida, ilgari ST konnektorlarining ko'p ilovalari endi SC konnektorlaridan foydalanadi, chunki SC telekommunikatsiya va ma'lumotlar kommunikatsiyalarida STni almashtirish uchun ixtiro qilingan.

ST konnektorlari

ST konnektorlari tolali kabel ulagichlarining eng qadimgi turlaridan biridir. 2005 yilgacha ushbu xususiy AT&T konnektor brendi eng mashhur tolali tugatishlardan biri bo'lgan. Ba'zi muammolarni hal qiladigan echimlar mavjud bo'lgan ST konnektorlari ushbu ulagichlarni almashtirgan bo'lsa-da, ular hali ham mashhur bo'lib qolmoqda. Bugungi kunda ularning yoshi tufayli ularning narxi past bo'lib, ularni byudjet loyihalari uchun tanlov qiladi. ST konnektorlarining konstruksiyasi 2 1/2 mm ferrul bo'lib, adapter orqali tolalar o'rtasida nayzali ulanishga ega. Ushbu ferrullar prujinali konstruktsiyadan foydalanadi, agar qismlar aniq o'rinli bo'lmasa, o'rnatishni qiyinlashtirishi mumkin, ammo kalitli uyasi ulanish uchun ferrullarni tekislashda yordam beradi.

Qulfli yadro (FC) ulagichlari

FC konnektorlari LC va SC konnektorlari kiritilishidan oldin bir rejimli ulanishlar bilan foydalanish uchun eng mashhurlaridan biri hisoblanadi. Bular kalitli, vidalanadigan turdagi ferruldan foydalanadi. Biroq, ferrulni vidalash jarayoni o'rnatilgan SC ulagichlariga nisbatan qo'shimcha vaqt va kuch talab qiladi. Vintli dizayn, hatto kimdir kabelni tortib olganida yoki tizimda juda ko'p harakatga ega bo'lgan joylarda ilovalar mavjud bo'lsa ham, ulanishning uzilishining oldini oladi. Kabel orqali doimiy ma'lumotlar oqimi va ulagichning xavfsizligi tufayli ushbu turdagi ulagichlardan foydalanish uchun tolali video video. ST va SC konnektorlari singari, FC tugatishlari ham 2 1/2 mm ferruldan foydalanadi. Gibrid adapter bilan har kim ushbu ulagich turlari o'rtasida ko'prik yaratishi mumkin.

Ko'p pozitsiyali optik (MPO) ulagichlari

MTP MPO konnektorlarining tijorat brendidir. MTP va MPO konnektorlari bir xil, faqat MTP brendi yuqori samarali ilovalar uchun maxsus foydalanishga ega, MPO esa ko'proq mexanik vaziyatlarda ishlaydi. Ushbu ikkita ulagich odatda lenta kabellarini bir nechta tolalar bilan bog'laydi. Ushbu konnektorlar 12 yoki 16 ta tolali ikki-olti qatorga ega. Har bir satrda 12 ta tolali MPO konnektorlari ikkitadan oltitagacha qatorga ega bo'lishi mumkin, ikkitasi eng keng tarqalgan. Har bir satrda 16 ta tolaga ega bo'lgan ulagichlar ikkitadan ortiq qatorga ega emas. Ferrullar orasidagi ulanishlar tolaning uchlarini boshqa kabel yoki elektron qurilma bilan bog'lash uchun pin va teshiklardan foydalanadi. Ko'pincha, bu turdagi ulagichlar multimoddan foydalanadigan yoki oldindan tugatilgan kabel guruhlari uchun yuqori tezlikdagi havolalarda ilovalarga ega.

MT-RJ ulagichlari

Bugungi kunda MT-RJ konnektorlari foydalanishdan g'oyib bo'ldi. Biroq, ba'zi tizimlar hali ham ta'mirlash uchun ushbu ulagichlarni talab qilishi mumkin. MT-RJ faqat dupleks tolali multimodli kabellar uchun ishlaydi. Ikkala tola ham MPO tugunlariga o'xshash pinlar va teshiklar bilan birlashtirilgan yarmiga ulanadigan ferrulga kiradi. Ushbu turdagi ulagichlarda ba'zi vilkalar va raz'yomlar mavjud.

Optik tolali ulagichni qo'llash

Internet va mahalliy tarmoqlar (LAN)
Optik tolali kabellar boshqa kabel variantlari bilan solishtirganda ko'proq tarmoqli kengligi imkonini beradi. Tarmoqqa ulanish uchun keng tarqalgan foydalanish binolar bo'ylab internet va LAN ulanishini etkazib berish uchun optik tolalarni o'z ichiga oladi. Optik tolali kabel, ayniqsa, 90 metrdan oshiq masofalarda va gigabit tezlikli ulanishlarda yaxshi ishlaydi. LAN ham, yuqori tezlikdagi internet ham multimodli optik tolali kabeldan foydalanadi. Bugungi kunda ko'pgina kompaniyalar telekom shkaflariga boradigan tolali kabelga ega bo'lib, ular signalni mis asosidagi Cat5 kabeliga va boshqa kabellarga uzatadilar. Ushbu kabellar signalni kompyuter va telefonlarga o'tkazadi. Biroq, media konvertorlari yoki telekom shkaflaridan foydalanishning bu amaliyoti vaqt o'tishi bilan yo'qolishi mumkin. Optik tolali texnologiyadagi innovatsiyalar, telekommunikatsiya shkaflarini saqlash uchun yuqori xarajatlar va optik tolali narxlarni pasaytirish oxir-oqibat barcha tolali tarmoqlarni normaga aylantirishi mumkin.
Jamoat antenna televideniesi (CATV) va boshqa telekommunikatsiyalar
Jamiyat antennali televidenie va boshqa telekommunikatsiya kompaniyalari ko'pincha o'zlarining signallarini etkazib berish uchun optik tolali kabelni afzal ko'radilar, chunki eski texnologiyalarga nisbatan kamroq yo'qotish va yuqori tarmoqli kengligi bilan uzoq masofalarga arzonroq narxda. Bundan tashqari, har bir uzatuvchi va qabul qiluvchi juft tolalar ko'proq ovozli va video signallarni o'tkazishi mumkin. Simlarni yetkazib berish usullari bilan solishtirganda, optik tolalar 100 marta uzoqroqqa va 1,{2}} barobar tezroq borishi mumkin. CATV yuqori tarmoqli kengligi va kamroq yo'qotish uchun bir rejimli optik tolali kabeldan foydalanishi mumkin.
Kommunal tarmoqlar
Kommunal xizmatlar, masalan, elektr kompaniyalari yoki shahar suv tozalash inshootlari optik tolalardan bir necha usulda foydalanadilar. Ularda optik tolaga ulangan yopiq elektron televizor (CCTV) xavfsizlik kameralari va operatsiyalar bo'yicha real vaqt rejimida ma'lumotlarni taqdim etish uchun turli saytlarni bog'laydigan tarmoq bo'lishi mumkin. Masalan, elektr kompaniyalari o'zlarining ishlab chiqarish va tarqatish uskunalarining an'anaviy aloqa simlariga aralashuvini tan oldilar va optik tolali aloqaga erta o'tishdi. Shahar favqulodda xizmatlari, shuningdek, javob beruvchilar o'rtasida aloqa va ma'lumot almashishni birlashtirish uchun CCTV, simsiz texnologiya va transport kameralari bilan optik tolali qurilmalardan foydalanadi. Bundan tashqari, shahar ichidagi tarmoqlar orqali tolali ulanish bir vaqtning o'zida ma'lumotlarga kirish uchun tizimdagi ko'p sonli shahar ishchilarini joylashtirish uchun yuqori o'tkazish qobiliyatini taklif qilishi mumkin.
Sanoat tarmoqlari
Elektr kompaniyalarida bo'lgani kabi, elektromagnit shovqin ham sanoat korxonalarida ishlatiladigan aloqa mahsulotlarini tanlashda rol o'ynaydi. Uskunaning elektr shovqini himoyalanmagan simli kabelda jiddiy muammolarni keltirib chiqarishi mumkin. Ammo u optik tolalar uchun xuddi shunday qilmaydi. Ko'pgina sanoat ob'ektlari bir-biriga ulangan qurilmalar va tarmoq orqali internet bilan aqlli operatsiyalarga o'tayotganda ishonchli ulanish juda muhimdir. Sanoat ilovalari uchun ulagichlar, hatto yaqin atrofda ishlaydigan mashinalar tomonidan yuzaga keladigan doimiy tebranishlardan ham osongina chiqib keta olmaydigan qattiq qo'shimchalarga ega bo'lishi kerak.

Optik tolali ulagichning komponentlari

Optik tolali ulagichlar noyobdir. Elyaf kabellar elektr signallari o'rniga yorug'lik impulslarini uzatadi, shuning uchun tugatishlar ancha aniq bo'lishi kerak. Pimlarning metallga metall bilan aloqa qilishiga ruxsat berish o'rniga, optik tolali ulagichlar aloqani ta'minlash uchun mikroskopik shisha tolalarni mukammal tarzda tekislashi kerak. Har xil turdagi tolali ulagichlar mavjud bo'lsa-da, ular o'xshash dizayn xususiyatlariga ega.

Simpleks va dupleks:Simpleks har uchida 1 ulagichni, dupleks esa har uchida 2 ulagichni bildiradi. Tolali ulagichning uchta asosiy komponenti mavjud: ferrul, ulagich tanasi va ulash mexanizmi.

Ferrul:Bu shisha tolani aslida ushlab turadigan nozik struktura (ko'pincha silindrsimon). Uning tolaga qattiq ushlagich hosil qiluvchi ichi bo'sh markazga ega. Ferrullar odatda keramika, metall yoki yuqori sifatli plastmassadan tayyorlanadi va odatda bitta tolani ushlab turadi.

Ulagich tanasi:Bu ferrulni ushlab turadigan va ko'ylagi bilan biriktiruvchi va tolali kabelning o'zini mustahkamlovchi plastik yoki metall konstruktsiyadir.

Ulanish mexanizmi:Bu ulagich tanasining bir qismi bo'lib, u boshqa qurilmaga ulanganda ulagichni joyida ushlab turadi (o'tkazgich, NIC, korpusli ulagich va boshqalar). Bu mandal klipi, nayzali gayka yoki shunga o'xshash qurilma bo'lishi mumkin.

Optik tolali ulagichni tanlashdan oldin e'tiborga olish kerak bo'lgan omillar

1-qadam: Tolalar soni va ulagich turini biling

Mavjud uskunangiz va uzoq muddatli rejalaringiz asosida ulagich turini tanlang. Agar siz eng keng tarqalgan SFP modulidan foydalansangiz, LC ulagichini tanlang. Agar siz QSFP28 modulidan foydalansangiz, MPO yoki LC ulagichini tanlashingiz mumkin. SC va LC eng keng tarqalgan tanlovdir, MPO yuqori o'tkazuvchanlik ma'lumotlar markazlari uchun va CS va SN kabi VSSF konnektorlari 400G va undan tashqari tolali kabel ilovalari uchundir.

2-qadam: Elyaf turini biling

Tolali kabel kabi, optik tolali ulagichlar odatda bitta rejimga va ko'p rejimga bo'linishi mumkin. Yagona rejimli tolalar bir vaqtning o'zida bitta yorug'lik rejimining tarqalishiga imkon beradi va eng uzoq uzatish masofasini taklif qiladi. Multimode ko'plab yorug'lik rejimlarini tolalar bo'ylab tarqalishiga imkon beradi, bu juda qisqa masofani qo'llab-quvvatlaydi, lekin kabel xarajatlarini kamaytiradi. Ushbu tolali ulagichlar odatda oson identifikatsiya qilish uchun turli xil rang kodlariga ega. Yagona rejimli ulagichlar odatda ko‘k yoki yashil qopqoqlarga ega, OM1/OM2 multimodeli konnektorlar esa bej rangli qopqoqlarga, OM3 akva rangga va OM4 to‘q qizil rangga ega.

3-qadam: Polsha turini biling

Polsha turini eslang. Optik tolali ulagichlar kompyuter, UPC va APC jilosida mavjud. Turli laklar ishlash va narx farqini taklif qiladi. Buyurtma berishdan oldin ularni etkazib beruvchingiz bilan tekshiring.

Optik tolali ulagich uchun maslahatlar

Ulagichlaringizni tozalang
Tolali kabellar va ulagichlarni saqlashning eng muhim qadamlaridan biri ularni muntazam va yaxshilab tozalashdir. Axloqsizlik, chang, yog 'va boshqa ifloslantiruvchi moddalar sizning optik signallaringiz sifati va ishlashiga ta'sir qilishi, zaiflashuv, aks ettirish va shovqinlarni keltirib chiqarishi va hatto tolali yadro yoki ulagichning oxirgi yuzasiga zarar etkazishi mumkin. Ulagichlaringizni tozalash uchun ulagichning turi va o'lchamiga qarab tuklarsiz ro'molcha, tozalash kassetasi yoki siqilgan havo idishidan foydalanishingiz kerak. Shuningdek, ulagichlaringizni mikroskop yoki video prob bilan tozalashdan oldin va keyin tekshirishingiz kerak, ularda axlat va tirnalishlar yo'qligiga ishonch hosil qiling.
Kabellaringizni to'g'ri saqlang
Tolali kabellar va ulagichlarni saqlashning yana bir muhim omili, ular foydalanilmayotgan yoki o'tkazilayotganda ularni to'g'ri saqlashdir. Kabellaringizni haddan tashqari harorat, namlik, quyosh nuri, kimyoviy moddalar yoki mexanik stressga ta'sir qilishdan qochishingiz kerak, chunki ular tolali materialni buzishi, yoriqlar yoki kabelni buzishi mumkin. Shuningdek, kabellarni tavsiya etilgan egilish radiusiga rioya qilib, burilishlar, burilishlar yoki tugunlarga yo'l qo'ymaslik uchun ehtiyotkorlik bilan va bo'shashmasdan o'rashingiz kerak. Kabellaringizni aniq belgilashingiz va chang va ulagichlarga zarar yetkazmaslik uchun himoya qopqoqlari, sumkalari yoki qutilaridan foydalaning.
Kabellaringizni muntazam ravishda sinab ko'ring
Tolali kabellar va ulagichlaringiz yaxshi ishlashi va kutilgan samaradorlikni ta'minlash uchun ularni tegishli vositalar va usullar bilan muntazam ravishda sinab ko'rishingiz kerak. Siz kabellaringizning optik quvvatini, zaiflashishini va yo'qolishini quvvat o'lchagich, yorug'lik manbai yoki optik vaqt domeni reflektori (OTDR) bilan o'lchashingiz kerak. Shuningdek, optik signallarning sifati va yaxlitligini optik spektr analizatori (OSA) yoki optik modulyatsiya analizatori (OMA) bilan tekshirishingiz kerak. Sinov natijalarini tizimingizning texnik xususiyatlari va standartlari bilan solishtirishingiz va har qanday muammo yoki anomaliyalarni aniqlashingiz kerak.
Agar kerak bo'lsa, kabellaringizni ta'mirlang yoki almashtiring
Ba'zan, barcha sa'y-harakatlaringizga qaramay, sizning tolali kabellaringiz va ulagichlaringiz shikastlanish, eskirish yoki nosozliklarga duchor bo'lishi mumkin, ularni tozalash yoki sinovdan o'tkazish orqali tuzatib bo'lmaydi. Bunday holda, boshqa muammolar yoki ishlamay qolmasligi uchun kabellarni imkon qadar tezroq ta'mirlash yoki almashtirish kerak. Ishlab chiqaruvchining ko'rsatmalari va xavfsizlik choralariga rioya qilgan holda, singan yoki kesilgan tolalarni birlashtirish uchun termoyadroviy biriktirgich yoki mexanik biriktirgichdan foydalaning. Shuningdek, kabellarni ulash yoki almashtirish uchun mos va yuqori sifatli ulagichlar, adapterlar va yamoq simlardan foydalanishingiz va har xil turdagi yoki sinfdagi tolalarni aralashtirishdan qochishingiz kerak.
Xodimlaringizni o'rgating va eng yaxshi amaliyotlarga amal qiling
Nihoyat, tolali kabellar va ulagichlarni saqlashning eng samarali usullaridan biri bu xodimlarni o'qitish va tolali tizimni qayta ishlash, o'rnatish va ishlatish bo'yicha eng yaxshi amaliyotlarga amal qilishdir. Siz o'z xodimlaringizga optik tolali aloqa asoslari, tolali kabellar va ulagichlarning turlari va xususiyatlari, tola bilan ishlashning mumkin bo'lgan xavflari va xatarlari, shuningdek, tolani tozalash, saqlash, sinovdan o'tkazish, ta'mirlash va almashtirishning tegishli tartiblari va usullari haqida o'qitishingiz kerak. komponentlar. Shuningdek, siz tolani o'rnatish, tugatish va sertifikatlash bo'yicha sanoat standartlari va ko'rsatmalariga rioya qilishingiz va texnik xizmat ko'rsatish faoliyati va yozuvlaringizni hujjatlashtirishingiz kerak.

Optik tolali ulagichlar bo'yicha yakuniy tez-tez so'raladigan qo'llanma

Savol: Optik tolali ulagich nima?

Javob: Optik tolali ulagich, shuningdek, tolali optik kabellarning ikkita uchini birlashtirgani uchun nomning tugashi bilan ham ketadi. Ushbu konnektorlar optik tolali kabellarni kabellarning boshqa tomoniga ulash uchun ferrul ichida birga ushlab turadi. Ferrullar - bu tugatishni ulash va mustahkamlash usulini o'z ichiga olgan ulagichning so'nggi qismlari. Ba'zi ferrullar juftlashuvchi adapterga ulanadi va ikkita qismni birga ushlab turish uchun vidalanadi. Boshqalar nayzali dizayndan foydalanadilar, ba'zilari esa bir-biriga yopishadi. Ba'zi ferrullarda ulanishni yaxshilash uchun qismlarni doimiy kuch bilan birga ushlab turish uchun prujinali ulagich mavjud. Ko'pgina optik tolali ulagichlar ulanish va ajratish uchun kuch talab qiladi, bu esa odatdagi foydalanish yoki boshqa komponentlarni o'rnatish vaqtida kabellarni tasodifan ajratib olish ehtimolini kamaytiradi. Ulagichlar, shuningdek, kabelni konvertorga yoki to'g'ridan-to'g'ri optik tolali kabel orqali xizmat ko'rsatadigan qurilmaga olib kelishi mumkin.

Savol: Eng keng tarqalgan tolali ulagichlar nima?

Javob: Optik tolali ulagichlarning umumiy turlari LC, SC, MTP/MPO, ST va FC hisoblanadi. LC ulagichi, asosiy optik tolali ulagich sifatida, ixcham o'lchamlari, yuqori ishlashi va foydalanish qulayligi tufayli eng ko'p afzal ko'riladi.

Savol: Optik tolali ulagichni qanday aniqlash mumkin?

Javob: Ko'pgina optik tolali ulagichlar tolalarni ushlab turadigan va juftlash uchun tolalarni tekislaydigan chiqadigan ferrulga ega bo'lgan vilkalar yoki erkak konnektorlar deb ataladi. Ulagichlarning mahkamlash mexanizmiga mos keladigan ikkita konnektor ferrullarini ulash uchun ular birlashtiruvchi adapterdan foydalanadilar (bayonet, burama yoki mahkamlash).

Savol: Optik tolali ulagich va ulanish o'rtasidagi farq nima?

Javob: Ikkisi bir-birini almashtirib bo'lmaydi. Ulagich kabel yoki optik qurilmaning uchiga o'rnatiladi, shuning uchun uni boshqa kabellar yoki qurilmalarga ulash mumkin. Elektr konnektorlari singari, optik tolali ulagichlar ham ulanishi va o'chirilishi mumkin. Bundan farqli o'laroq, qo'shimchalar bir juft tola uchlari orasidagi doimiy birikmalardir.

Savol: Nima uchun tolali ulagichlar juda qimmat?

Javob: Shisha va plastmassa kabi optik tolali kabellarda ishlatiladigan materiallar mis kabellarda ishlatiladigan materiallardan qimmatroq bo'lishi mumkin. Bundan tashqari, optik tolali kabellarni ishlab chiqarish jarayoni aniqlik va maxsus jihozlarni talab qiladi, bu esa umumiy xarajatlarni oshiradi.

Savol: Ko'k va yashil tolali ulagichlar o'rtasidagi farq nima?

Javob: Moviy yagona rejimli konnektorlar UPC (ultra fizik kontaktli) tolali uchiga ega, yashil bitta rejimli ulagichlar esa APC (burchakli jismoniy aloqa) tolali uchiga ega. Va ha, farqni tushunish juda muhim - ayniqsa sinov haqida gap ketganda.

Savol: LC va SC tolali konnektorlari o'rtasidagi farq nima?

Javob: SC ulagichining o'lchami 2,5 mm, LC esa SC ulagichining yarmiga teng bo'lgan 1,25 mm ferrulga ega. Kichikroq o'lchamlari tufayli LC ulagichi optik tolali kabellar klasterlari mavjud bo'lgan va ulanishlar uchun joy cheklangan ofislar va ma'lumotlar markazlarida ko'proq qo'llaniladi.

Savol: Qaysi biri yaxshiroq SC yoki LC ulagichi?

Javob: SC tolali ulagichi LC konnektoridan biroz oldingi o'rinda turadi, chunki ikkalasi ham bir xil asosiy dizaynga ega - keramik ferrul va mahkam bog'lovchi mandal. LC unumdorligi jihatidan kichikroq va rivojlangan bo'lsa-da, SC ulagichi hali ham keng qo'llaniladi, ayniqsa GPON va EPON tarmoqlarida.

Savol: ST va SC ulagichi o'rtasidagi farqni qanday aniqlash mumkin?

Javob: Hajmi va zichligi: ST ulagichi SC ulagichiga nisbatan kattaroqdir. ST ulagichining o'lchami bo'sh joy cheklangan yoki yuqori zichlikdagi ilovalarda kamchilik bo'lishi mumkin, chunki u ko'proq joy egallaydi.

Savol: MU ulagichi nimani anglatadi?

Javob: MU (Miniature unit Coupling) ulagichi eng ko'p ishlatiladigan SC ulagichiga asoslangan eng kichik bir yadroli optik tolali ulagichdir. Ulagich 1,25 mm diametrli sleeve va o'zini tutadigan mexanizmdan foydalanadi, bu esa yuqori zichlikdagi o'rnatishni ta'minlaydigan afzalliklarga ega.

Savol: Optik tolali ulagichlarning tuzilishi qanday?

A: Optik konnektor dizayni uchun beshta asosiy va muhim komponentlar mavjud: tolali ferrul, pastki yig'ish tanasi, ulagich korpusi, tolali kabel va stressni bartaraf etuvchi yuklash. Biz, masalan, optik tolali ulagichning tuzilishini tasvirlash uchun SC ulagichini olamiz.

Elyaf ferrul

SC optik tolali ulagichi seramika (tsirkoniya) yoki metalldan (zanglamaydigan qotishma) yasalgan uzun silindrsimon 2,5 mm diametrli ferrul atrofida qurilgan. Qulfning o'rtasida diametri 124 um{3}}um bo'lgan yuqori aniqlikdagi teshik ochiladi, u erda tozalangan yalang'och tolalar kiritiladi va odatda epoksi yoki yopishtiruvchi bilan bog'lanadi. Elyafning oxiri ferrulning oxirida joylashgan bo'lib, u odatda silliq silliqlanadi.

Quyi yig'ilish organi

Qulf simi va tolani ushlab turish mexanizmlariga ega bo'lgan SC kichik yig'ish korpusida yig'iladi. Ulagichning uchi birlashtiruvchi qisma ichidagi boshqa SC konnektori (ya'ni adapter yoki ulash moslamasi) bilan ulash uchun pastki yig'ish korpusidan tashqarida.

Ulagich korpusi

Keyin optik tolali ulagichning korpusi ulagichning pastki yig'ish korpusini qoplaydi, bu esa birlashtiruvchi ushlagichga (adapterga) kirish va ulagichni joyida ushlab turish mexanizmini ta'minlaydi.

Tolali kabel

Elyaf kabeli va mustahkamlik elementi (aramid ip yoki Kevlar) konnektorning pastki yig'ish korpusiga qiyshiq ko'z bilan o'ralib, ulagichning mexanik ishlov berish kuchini oshiradi va bir vaqtning o'zida ichidagi tolani himoya qiladi.

Stressni bartaraf etuvchi boot

Stressni bartaraf etuvchi yuklama tolali kabelni mexanik shikastlanishdan himoya qilish uchun ulagich tanasi va tolali kabel o'rtasidagi birikmani qoplaydi. 900 um zich tamponli tola va 1,6 mm-3mm tolali kabel uchun stressni bartaraf etuvchi yuklash dizaynlari farqlanadi.

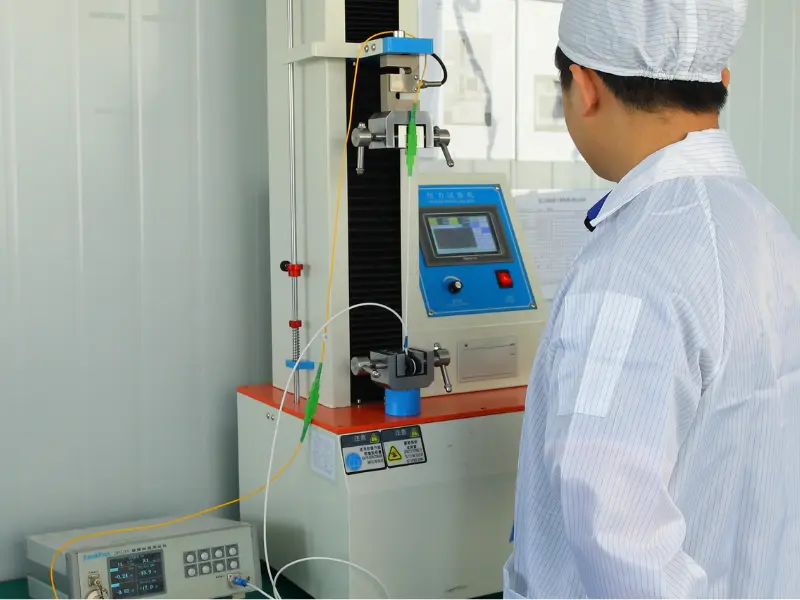

Savol: Tolali ulagichlar qanday sinovdan o'tkaziladi?

Javob: Odatda, testlar ikki xil bo'ladi: dala sinovi va zavod sinovi. Zavod sinovi optik tolali ulagichlarning umumiy jilolangan shaklining to'g'riligini ta'minlash uchun profillash tizimidan foydalanishi mumkin. Nosozliklarni kuzatish uchun optik mikroskopdan foydalanish mumkin. Dala sinovi axloqsizlik va dog'larni tekshirish uchun maxsus qo'lda optik mikroskopdan foydalanishni, shuningdek parametrlarni tekshirish uchun boshqa ba'zi testlarni o'z ichiga oladi.

Savol: Optik tolali ulagichlarni qachon va qanday tozalash kerak?

Javob: Ulagich tugatilmaganda, ferrulning uchini axloqsizlikdan himoya qilish uchun uni yopish kerak. Ulanish va sinovdan oldin ikkala uchini izopropil spirt bilan namlangan tuklarsiz salfetkalar bilan tozalash tavsiya etiladi. Tozalik uchun maxsus erituvchilar, salfetkalar va tamponlar mavjud, ishlab chiqaruvchining tozalash ko'rsatmalariga rioya qilish oqilona tanlovdir.

Savol: To'g'ri optik tolali ulagichni qanday tanlash mumkin?

Javob: Ulagichni tanlashda o'rnatuvchilar esda tutishlari kerakki, ulagichning uslubi ishlatiladigan tola turiga qo'shimcha ravishda kabel ulanadigan uskuna bilan belgilanadi. Yagona rejimli va ko'p rejimli optik tolali kabellar o'rtasida katta farq bor. Elyaf konnektorlari ishlatiladigan tola turi uchun maxsus ishlab chiqilgan. Singlemode tolasi 9/125 konnektordan foydalanadi, bu optik tolaning yadrosi va qoplama diametriga ishora qiladi. Ko‘p rejimli tolalar uchun OM2, OM3 va OM4 sinflari uchun 50/125 mkm ulagich yoki OM1 sinfi uchun 62,5/125 mkm ulagich kerak bo‘ladi.

Savol: Agar SC ulagichini o'rnatsam, lekin LC turini talab qilsam nima qilishim kerak?

Javob: Bunday holda siz SC-LC gibrid kabi optik tolali adapterdan foydalanishingiz mumkin. U SC ni LC ulagichiga aylantiradi.

Savol: Optik tolali kabelni ulagichga qanday ulaysiz?

Javob: Misol sifatida LC tolali kabelini oling. Birinchidan, chang qopqog'ini siljiting, so'ng uni LC ulagichiga ehtiyotkorlik bilan joylashtiring. Kir bo'lmasligi uchun tolaning uchiga tegmang.

Savol: Ikkita optik tolali kabel ulagichlarini qanday ulaysiz?

Javob: LC va SC tolali kabellarni ulash uchun ikkita LC tolali kabelni LC tolali adapter yoki LC-SC tolali adapter orqali ulash kabi mos optik tolali adapter kerak.

Savol: Nima uchun optik tolali ulagichlarni tozalashim kerak?

Javob: Uskunangizni saqlash har doim muhim. Nopoklik bilan ifloslangan optik tolali ulagichlar ish faoliyatini pasaytiradi, aloqaning buzilishiga olib kelishi va oxir-oqibat qimmatga tushishi mumkin, shuning uchun uni oldini olish mumkinligini bilish yaxshidir. Toza optik tolali komponentlar sifatli ulanish uchun zarurdir. Oxir-oqibat, to'g'ri tozalangan optik tolali kabel optik interfeysning ifloslanishini kamaytirishi mumkin. Shuning uchun, hatto yangi bo'lsa ham, ulanishdan oldin har doim ulagichlarni tozalashingiz kerak.

Savol: Men optik tolali ulagichni olamanmi?

Javob: Ko'p oldindan silliqlangan tolali konnektorlarning asosiy afzalligi shundaki, ularni qayta ishlatish mumkin. Ulagich dizayniga qarab, bu oldindan jilolangan konnektorlarning ko'plarida siz tolali stendni ulagichdan "qulfdan chiqarishingiz" va uni qayta ishlatishingiz mumkin.

Savol: SC ulagichlari nima?

Javob: SC konnektorlari bitta tolani ushlab turish uchun dumaloq 2,5 mm ferruldan ham foydalanadi. Ular tor joylarda bo'lganda, burama uslubdagi ST ulagichidan ko'ra foydalanish osonroq bo'lgan surish / tortib olish mexanizmidan foydalanadilar. SC ulagichining ulagich tanasi kvadrat shaklga ega va ikkita SC ulagichi odatda plastik qisqich bilan birga ushlanadi (bu dupleks ulanish deb ataladi). SC ulagichi Subscriber Connector yoki, ehtimol, Standard Connectorning qisqartmasi ekanligiga ishoniladi.

Xitoyda etakchi optik tolali konnektor ishlab chiqaruvchilari va etkazib beruvchilardan biri sifatida biz sizni fabrikamizdan stokda optik tolali ulagichni sotib olishingizni samimiy qutlaymiz. Barcha tayyorlangan mahsulotlar yuqori sifat va past narxga ega. Narxlar ro'yxati va bepul namuna uchun hozir biz bilan bog'laning.
