Texnik spetsifikatsiyalar - LC dan FC OM3 dupleks tolali patch kabeli
| Parametr | Spetsifikatsiya | Parametr | Spetsifikatsiya |
|---|---|---|---|
| Ulagich turi | LC UPC dan FC UPC ga | Elyaf turi | OM3 Multimode 50/125 mikron |
| Elyaf darajasi | Lazer-50 mkm optimallashtirilgan | To'lqin uzunligi | 850nm / 1300nm |
| Qo'shishni yo'qotish | 0,3 dB dan kam yoki unga teng (Odatiy 0,2 dB) | Yo'qotishlarni qaytarish | 20dB dan katta yoki unga teng |
| Elyaflar soni | Dupleks (2 tolali) | Kabel diametri | 2,0 mm qattiq{1}}Buferlangan |
| Kabel ko'ylagi | LSZH (past tutunli nol halogen) | Kurtka rangi | Aqua (OM3 standarti) |
| Maks. Ma'lumot tezligi | 10 Gbit/s @ 300 m | Qulfli material | Nozik zirkonli keramika |
| Min. Burilish radiusi | 30 mm (Yuklangan) / 15 mm (Yuklanmagan) | Mustahkamlik chegarasi | 100N dan katta yoki unga teng |
| Ishlash harorati. | -20 darajadan +70 darajagacha | Saqlash harorati. | -40 darajadan +80 darajagacha |
| Mavjud uzunliklar | 1m, 2m, 3m, 5m, 10m, Maxsus | Muvofiqlik | RoHS, Idoralar, ISO 11801 |

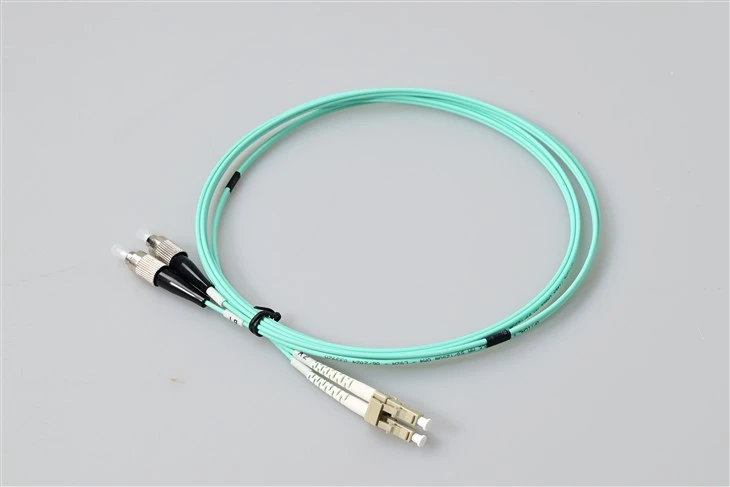

LC dan FC OM3 multimode dupleks patch kabeli nima?
TheLC dan FC OM3 multimode dupleks patch kabeligaturli konnektor interfeyslari bo'lgan qurilmalarni bir-biriga ulash uchun maxsus mo'ljallangan gibrid optik tolali jumperdir. Bir uchida LC UPC ulagichi va boshqa tomonida FC UPC ulagichi bilan ushbu kabel LC portlari bilan jihozlangan zamonaviy tarmoq uskunalari va FC interfeyslari bilan jihozlangan eski tizimlar o'rtasida uzluksiz aloqani ta'minlaydi.
Bir xil konnektorlarni ulaydigan standart LC{0}}LC yoki FC-FC patch kabellaridan farqli o'laroq, bu LC{2}}FC gibrid kabeli aralash tolali infratuzilma muhitida muhim rol o'ynaydi. Maʼlumot markazlari va telekommunikatsiya qurilmalari koʻpincha turli avlod qurilmalaridan-yangiroq kalit va qabul qiluvchi qurilmalarda yuqori port zichligi uchun ixcham LC konnektorlaridan foydalanadi, eski sinov asboblari, DWDM tizimlari va tashuvchi{5}}telekom uskunalari hali ham mustahkam FC tishli ulagichlariga tayanishi mumkin.
Nega bu gibrid LC{0}}FC multimode Fiber Jumperni tanladingiz?
OM3 lazeri{1}}50/125 mikron tolali yadroni optimallashtirdi850 nm toʻlqin uzunligida 300 metrgacha boʻlgan 10 Gigabit Ethernet uzatishni qoʻllab-quvvatlaydi, bu esa uni ichki{3}}magistral ulanishlar va qisqa-maʼlumotlar markaziga ulanish uchun mos qiladi. Aqua{6}}rangli LSZH ko'ylagi yopiq xonalarni o'rnatish uchun yong'in xavfsizligi talablariga javob beradi, yong'in sodir bo'lganda minimal tutun va zaharli galogen gazlar-chiqarmaydi.
Har bir kabel jo'natishdan oldin 100% optik sinovdan o'tadi. LC va FC uchlaridagi-aniq sayqallangan tsirkoniyali keramik ferrullar barqarorlikni ta'minlaydi.kiritish yo'qolishi0,3 dB dan past, bu sizning tolali tarmoq bo'ylab ishonchli signal yaxlitligini ta'minlaydi.
LC ulagichi va FC ulagichi: interfeys farqini tushunish
TheLC (Lucent Connector) ixcham 1,25 mm ferruldan foydalanadi-bosish va tortish mexanizmi, bir xil panel maydonidagi SC ulagichlariga nisbatan portlar sonidan ikki baravar yuqori-zichlikdagi joylashtirishga- ruxsat beradi. uchun dominant interfeysga aylandiSFP/SFP+ qabul qiluvchilarva zamonaviy tarmoq kalitlari.
TheFC (Ferrule Connector) 2,5 mm tirgakga ega boʻlib, muftada tishli vint-dir.. Yangi o'rnatishlarda kamroq tarqalgan bo'lsa-da, FC konnektorlari ishonchli mexanik ulanishi va tebranishlarga chidamliligi tufayli aniq o'lchash uskunalari, optik sinov asboblari va eski telekommunikatsiya infratuzilmasida keng tarqalgan bo'lib qolmoqda.
Ushbu LC to FC patch kabeli ushbu ikki interfeys turini ulashda qo'shimcha adapterlar yoki konversiya modullariga ehtiyojni yo'q qiladi, kabel boshqaruvini soddalashtiradi va tarmog'ingizdagi potentsial nosozlik nuqtalarini kamaytiradi.
Ilovalar - Bu erda LC dan FC OM3 dupleks kabellari Excel
Ushbu LC UPC dan FC UPC OM3 dupleks gibrid patch kabeli-bir ish uchun moʻljallangan, koʻpchilik standart LC{2}}LC oʻtkazgichlari yaxshi ish qila olmaydi: zamonaviy LC{3}}oʻchirilgan kalitlarni, qabul qiluvchilar va patch panellarni FC{4}}oldindan oʻrnatilgan ODF60} sinov uskunasiga ulash, kabinetlar - tuzilgan kabel yotqizgichlari talab qiladigan qattiq 90 graduslik egilishlardan omon qolganda. Aralash{12}}ulagichning tugashi va G657A1 bukilmasiga sezgir bo'lmagan tolaning kombinatsiyasi bu jumperni oddiy LC-FC patch simidan ajratib turadi.
Eski FC uskunalari → Zamonaviy LC tarmog'ini yangilash
Eski telekom markaziy ofislari va translyatsiya asosiy boshqaruv xonalari-ichida mavjud tolali kirish panellari hali ham FC panellarida tugatilgan. Egilishga sezgir bo'lmagan LC{2}}FC OM3 kabeli yangi-qurilishdagi LC SFP+ kalitini kiruvchi maydon kabelini -qayta to'xtatmasdan -to'g'ridan-to'g'ri o'sha eski FC ODF ga yo'naltirish imkonini beradi - va xizmat ko'rsatishda uzilishlar oldini oladi.
Sinov va o'lchov laboratoriyasi o'tkazgichlari
EXFO, JDSU, Yokogawa va Anritsu’dan OTDR, optik yorug‘lik manbalari va mos yozuvlar quvvat o‘lchagichlari-ko‘pincha FC/PC bo‘linmalari bilan ta’minlanadi, sinovdan o‘tayotgan qurilma esa LC’dan foydalanadi. 50/125 OM3 LC-FC dupleks oʻtkazgich 10G multimodli havola sertifikatlash vaqtida ushbu ikki interfeysni bogʻlash uchun ishlatiladigan standart laboratoriya adapter kabelidir.
Kabel tokchalari va burchak burmalarida qattiq-radius yo‘nalishi
G657A1 tolasi 10 mm radiusda 0,1 dB dan pastroq makrobend yo'qotilishini saqlaydi, xuddi shu egilishda eski G652D tolasi uchun taxminan 1-2 dB. Strukturaviy kabellarda bu muhim ahamiyatga ega: G657A1 LC{10}}FC OM3 2.0mm yamoq simi 1U gorizontal boshqaruvchilar ichida, burchak ustunlari atrofida va tirqishli kabel yotqizgichlar orqali 10G chegara byudjetini buzadigan har bir egilish jazosisiz-yo‘naltirilishi mumkin.
Yong'in-Xavfsizlik mandati bilan yopiq 10G multimode magistral
LSZH kurtkalari yonganda deyarli galogenli tutun chiqarmaydi, shuning uchun ularning atrofida IEC 60332-1, EN 50575 Cca va IEC 60754 yozilgan. LSZH olovga chidamli LC dan FC OM3 shnuriga{6}}tutun zaharliligi chegaralangan-kasalxonalar, er osti metro stansiyalari, ma'lumot markazlari va baland qavatli ofis ko'targichlari uchun to'g'ri texnik xususiyatdir.
CATV Headends va Broadcast Transmission
Eski CATV qabul qiluvchilar va SDI{0}}tolali{1}}tolali uzatgichlar FC konnektorlarida vintni ushlab turadi-, chunki tishli mufta vibratsiyaga LC surish-tortishiga qaraganda yaxshiroq bardosh beradi. LC{5}}FC 10G multimode patch-shnuri zamonaviy LC{7}}to‘xtatilgan tolali agregator signalini ushbu tebranishga sezgir-eski FC portiga uzatadi.
FTTX Central Office Cross-ulanadi
Tashuvchi{0}}sinf ODF'lari ko'pincha liniya tomonida FC/PC va uskuna tomonida LC ko'rsatadi. G657A1 yadroli eski-FC-to-LC-ga o'tkazish kabeli har bir yangi PON yig'ish bo'shlig'i uchun ommaviy ravishda sotib olinadigan standart o'zaro{7}}bog'lanish obyektidir.
Panel quruvchilar va integratorlar uchun ommaviy yetkazib beruvchi buyurtmalari
Oldindan simli patch-panellarni yaratuvchi tizim integratorlari LC dan FC OM3 dupleks kabel ishlab chiqaruvchisini -radius ishlashi va LSZH sertifikatlari - bo'yicha aniqlaydilar. Ommaviy buyurtma MOQ har bir uzunlik uchun 100 dona-SKU, aralash{7}} uzunlikdagi konsolidatsiyani bir xil PO da qoʻllab-quvvatlaydi.
Tez-tez so'raladigan savollar - LC dan FC OM3 tolali patch kabeliga
1-savol: Nima uchun ikkita alohida LC{4}}LC va FC-FC jumperlari o'rniga gibrid LC{1}}to-FC OM3 patch kabelini tanlash kerak?
Javob: Gibrid oʻtish moslamasi optik yoʻldan bir juft juftlik-oʻchirib tashlaydi va taxminan 0,3 dB kiritish yoʻqotilishini va bitta potentsial kir{2}}kirish nuqtasini tejaydi. Qattiq 10G multimodli havola byudjetida bu muhim -, shuning uchun LC UPC dan FC UPC OM3 gibrid kabeli-ikki o'tish moslamasidan iborat zanjir va LC{8}}FC adapteridan ko'ra afzalroqdir.
2-savol: G657A1 egilishi sezgir bo'lmagan tolalar 10 mm egilish radiusida aslida nima qiladi?
Javob: Standart G652D tolasi 10 mm gacha egilganda har bir burilishda 1–2 dB ni yo'qotadi. G657A1 tolasi bu yo'qotishni 0,1 dB dan past ushlab turadi. Amaliy ma'noda, G657A1 LC-FC OM3 2.0mm yamoq simi burchak ustuni atrofida yoki simi barmog'i ichida o'lchash mumkin bo'lmagan signal buzilishisiz - o'tkazilishi mumkin, buni eski tolali konstruktsiyalar qila olmaydi.
3-savol: LSZH 2,0 mm ko'ylagi plenum yoki ko'taruvchi o'rnatish uchun mo'ljallanganmi?
Javob: LSZH Yevropa va xalqaro miqyosdagi past-tutun-nol-galojen darajasi (IEC 60332-1 / EN 50575 Cca). U umumiy ichki, koʻtaruvchi va kabel{7}}tarmoqlari uchun qabul qilinadi, lekin Shimoliy Amerika-OFNP plenum reytingiga EKVVALENT EMAS. Agar loyihangiz NEC ostida OFNPni maxsus talab qilsa, ushbu LC-FC OM3 dupleks jumperning OFNP{10}}ko‘ylagili variantini so‘rang.
4-savol: Ushbu LC UPC to FC UPC OM3 patch kabeli to'liq 300 m multimodli kirishda 10G Ethernetni qo'llab-quvvatlaydimi?
Javob: Ha. OM3 50/125 lazer-optimallashtirilgan tolasi 300 m gacha boʻlgan 10GBASE-SR uchun baholangan. Ushbu LC{9}}FC 10G multimode shnurida 0,3 dB dan kam yoki unga teng boʻlgan kiritish yoʻqotilishi ulagich juftligida keng chegara qoldiradi, agar quyi oqim havolasi ham OM3 yoki undan yuqori boʻlsa, toʻliq 300 m masofaga - erishish mumkin.
5-savol: Nima uchun yangi multimodli tuzilish uchun OM3 ni OM1 yoki OM2 o'rniga belgilash kerak?
Javob: OM1 (62,5/125) 10GBASE-SR uchun maksimal 33 m; OM2 (50/125) 10G da atigi 82 m ga etadi. OM3 uni 300 m gacha uzaytiradi. Har qanday yangi 10G{16}}oʻrnatish uchun 50/125 OM3 LC-FC dupleks jumper kelajakda havolani tasdiqlaydigan-minimal texnik xususiyatdir. Agar loyihangiz keyinchalik 40G yoki 100G gacha kengayishi mumkin bo'lsa, bizning sahifamizga qarangbatafsil OM3 va OM4 multimode tola ishlashini taqqoslasho'rnatish vaqtida OM4 ga yangilash maqsadga muvofiqligini aniqlash uchun.
6-savol: Ushbu kabeldagi UPC jilosini ommaviy buyurtma asosida APC ga almashtirish mumkinmi?
Javob: UPC va APC oʻrtasidagi oʻzaro bogʻliqlik zavod{0}}polsha tanlovidir va uni dalada oʻzgartirib boʻlmaydi. Ommaviy buyurtmalar boʻyicha biz LC APC / FC APC variantlarini alohida SKU’lar sifatida ishlab chiqaramiz -, lekin APC soʻnggi{3}}yuzlari yashil-yuklash kodli va odatda OM3 multimode emas, balki PON/FTTH yagona rejimida qoʻllanilishini unutmang. 10G multimodli havolalar uchun LC UPC dan FC UPC ga to'g'ri jilo juftligi hisoblanadi. Kompyuter, UPC va APC end-yuz geometriyalarining qaytarilish yo‘qotish ko‘rsatkichlari bo‘yicha qanday farqlanishi haqida to‘liq ma’lumot olish uchun bizning sahifamizga qarang.Kompyuter va UPC va APC spetsifikatsiyalarini qamrab oluvchi tolali ulagichning jilo turi.
7-savol: LC{1}}FC OM3 dupleks yetkazib beruvchi buyurtmasi uchun ommaviy MOQ va odatdagi yetkazib berish muddati qancha?
Javob: MOQ har bir uzunlik uchun 100 dona-birja konfiguratsiyasi uchun SKU. Yetkazib berish muddati standart LSZH 2,0 mm akva yig‘malari uchun 3–5 ish kuni, maxsus{8}}kurtka yoki maxsus uzunlikdagi ulgurji LC dan FC OM3 yamoq shnurlari partiyalari uchun 7–12 ish kuni. Har bir loyiha uchun 5,{13}} donadan iborat konteynerlar taklif qilinadi.
8-savol: Oʻrnatishdan oldin LC UPC va FC UPC soʻnggi-yuzlarini qanday tozalash kerak?
Javob: Har bir juftlashdan oldin har ikki uchiga{0}}g‘altak turidagi tola tozalagichdan foydalaning. Dala tekshiruvi uchun 200× / 400× video tolali qamrov IEC 61300-3-35 ta oʻtish/qobiliyatsizlik mezoniga-yaxshi yuzani tekshiradi. Foydalanish oraligʻida egilishga sezgir boʻlmagan LC-FC OM3 kabelini chang-yopib qoʻyish majburiydir – gibrid yigʻmadagi bogʻlanish chegarasining buzilishining eng katta sababi axloqsizlikdir.
9-savol: A darajali zirkonli ferrul zavod sinovi hisoboti bilan birga keladimi?
Javob: Ha. Har bir birlik 100% interferometr{2}}cho'qqining siljishi, egrilik radiusi va tolaning pastki kesilishi va kiritish-yo'qotish/qaytish-yo'qolishi uchun 1310 nm va 1550 nm da sinovdan o'tkaziladi. Shaxsiy seriyali{8}}raqamli test hisobotlari ulgurji LC-FC OM3 dupleks ommaviy buyurtmalarida qoʻshimcha toʻlovsiz mavjud.
10-savol: Kabel uzunligi ma'lum bir loyiha uchun moslashtirilishi mumkinmi?
Javob: 0,5 m dan 300 m gacha bo'lgan maxsus uzunliklar buyurtma asosida ishlab chiqariladi. Xuddi shu PO da uzunliklarni (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) aralashtiruvchi ommaviy buyurtmalar uchun LC UPC to FC UPC OM3 dupleks yamoq kabeli yetkazib beruvchisi yukni kamaytirish uchun barcha kesishlarni bir jo‘natishga jamlashi mumkin.
11-savol: Bu kabel ochiq havoda to'g'ridan-to'g'ri-ko'milgan holda foydalanish uchun mosmi?
Javob: Yo‘q. 2,0 mm LSZH zichligi{2}}buferlangan konstruksiya bino ichida/ichki-ulovlari uchun mo‘ljallangan. To'g'ridan-to'g'ri ochiq havoda{5}}dafn qilish uchun sizga ODFga ulangan zirhli yoki jel{6}}to'ldirilgan tashqi kabel kerak bo'ladi va bu ichki o'tkazgich ODF patch tomoniga ulangan.
12-savol: Qanday operatsion muhit cheklovlariga rioya qilishim kerak?
Javob: Ishlash harorati -20 darajadan +70 darajagacha, saqlash joyi -40 darajadan +80 darajagacha. Bu ichki maʼlumotlar-markazi, telekom{6}}xona va shartli eshittirish muhitlarini qamrab oladi. Sovuqroq isitilmaydigan tashqi boshpanalar uchun ushbu LC-FC OM3 LSZH patch kabeli o'rniga sanoat{8}}temperativ variantini belgilang.
