Tez va ishonchli tolali kirishni joylashtirish uchun FTTH ODN yechimi
Evolux FTTH, FTTx va PON kirish tarmoqlari uchun bir martalik passiv optik tolali komponentlar, jumladan, SC/APC ulagichlari, adapterlar, pigtaillar, patch-kordlar, PLC ajratgichlar va terminal qutilarini taqdim etadi.
Tez va ishonchli tolali kirishni joylashtirish uchun FTTH ODN yechimi
Evolux FTTH, FTTx va PON kirish tarmoqlari - SC/APC ulagichlari, adapterlari, pigtaillar, patch-kordlar, PLC ajratgichlari va terminal qutilari uchun-bir to'xtamlik passiv optik tolali komponentlarni yetkazib beradi.
Bizning FTTH mahsulot yechimimiz markaziy ofisni tuzatishdan to oxirgi{0}}milli obunachiga qadar, aloqa operatorlari, pudratchilar va distribyutorlarga barqaror, kengaytiriladigan va-o‘rnatish oson{2}}optik tarqatish tarmoqlarini qurishda yordam beradi.
quloqlar optik tolali ta'minot tajribasi
Optik tolali ulagichlar yetkazib beriladi
FTTH va FTTx loyihasi buyurtmalari qo'llab-quvvatlanadi
Yorliqlash va qadoqlash mavjud

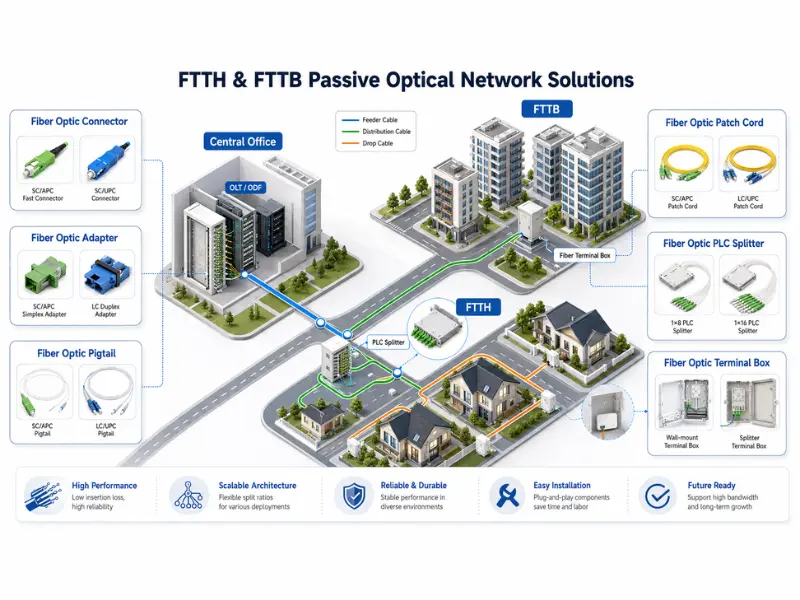

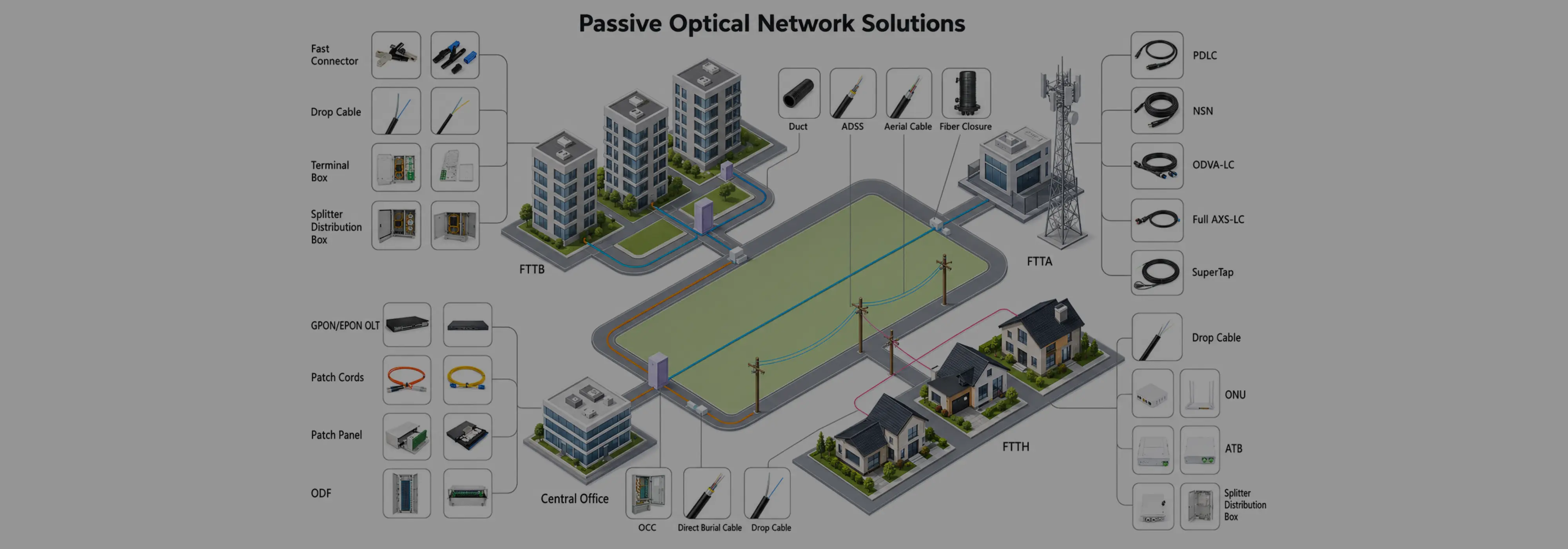

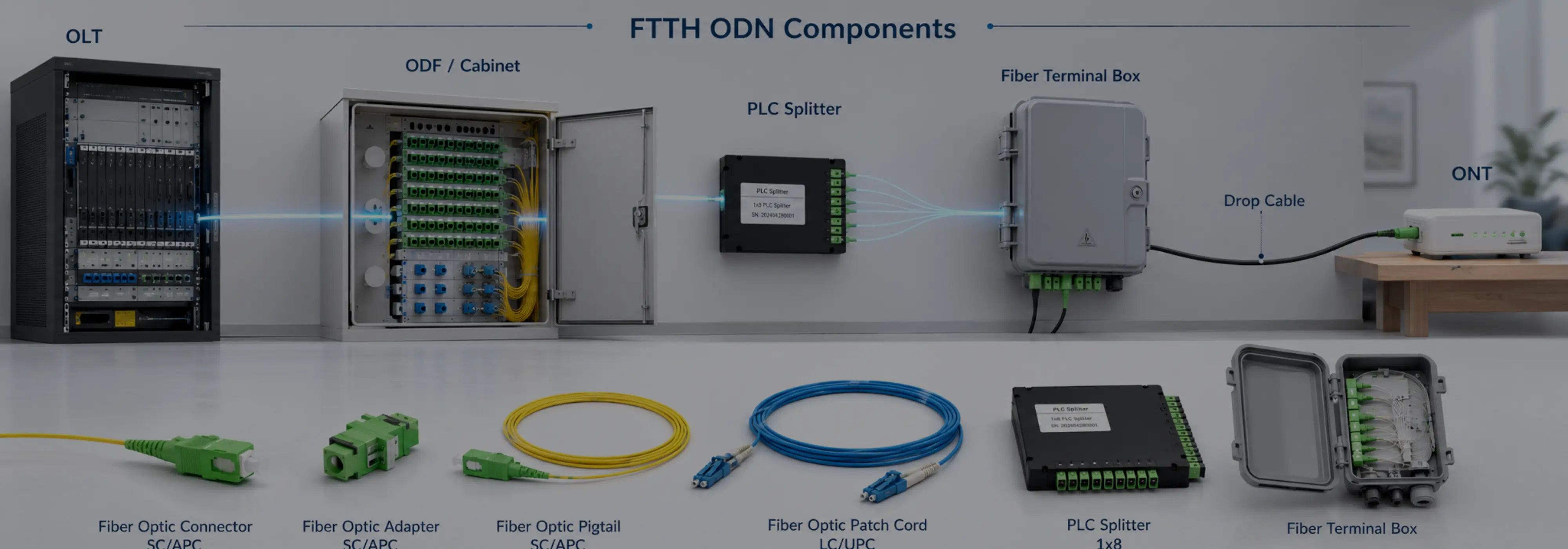

Oddiy FTTH ODN tarmoq arxitekturasi
Oddiy FTTH PON tarmog'ida passiv optik komponentlar tarqatish yo'lida faol uskunasiz markaziy ofisni oxirgi foydalanuvchilarga ulaydi. Evolux bo'lish, ulash, tuzatish, tugatish va abonent ulanishi uchun ishlatiladigan asosiy passiv komponentlarni taqdim etadi.
OLT
Markaziy ofis
01
ODF / Kabinet
Oziqlantiruvchi kabel
02
PLC Splitter
1×4 – 1×64
03
Terminal qutisi
Tarqatish
04
O'chirish → ONT
Obunachi
05
FTTH tarmog'ining har bir bo'limi mos keladigan passiv komponentlarni talab qiladi. Ulagich turi, ajratuvchi nisbati, terminal qutisi sig'imi, tola turi va o'rnatish muhiti tarmoq ishlashi va o'rnatish samaradorligiga ta'sir qiladi. Evolux mijozlarga loyiha topologiyasi, obunachilar soni va joylashtirish stsenariysiga muvofiq mos mahsulotlarni tanlashda yordam beradi.
Tavsiya etilgan FTTH mahsulot oilalari
Evolux FTTH va PON kirish tarmoqlarida ishlatiladigan asosiy passiv optik tolali mahsulotlar oilalarini taqdim etadi. Ushbu mahsulotlar alohida-alohida etkazib berilishi yoki moslashtirilgan FTTH loyihasi BOMga birlashtirilishi mumkin.
Optik tolali ulagich
SC/APC tezkor ulagichi, SC/UPC ulagichi va maydonni tugatish, ONT ulanishi, terminal qutisi va yamoq uchun LC ulagichi.
Ishlatiladi: maydonni tugatish · ONT · yamoq
Fiber Optik Fast Connector Sc Apc
Optik tolali Sc ulagichi
Optik tolali Lc ulagichlari
Optik tolali adapter
SC/APC simpleks adapteri, LC dupleks adapteri va terminal qutilari, tarqatish qutilari, ODF va ajratuvchi qutilar uchun gardish adapteri.
Ishlatilgan: terminal qutisi · ODF · ajratuvchi quti

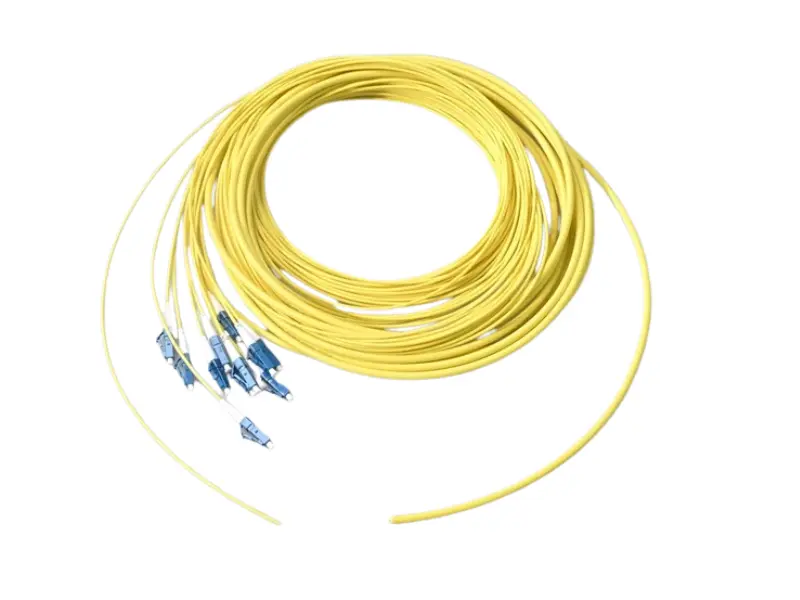

Optik tolali pigtail
Birlashtirish nuqtalari, terminal qutilari va tarqatish ramkalari uchun OS2 G.657A1/A2 tolasidagi SC/APC va LC/UPC pigtaillari.
Qo'llaniladigan: ulanish nuqtalari · terminal qutisi · ODF

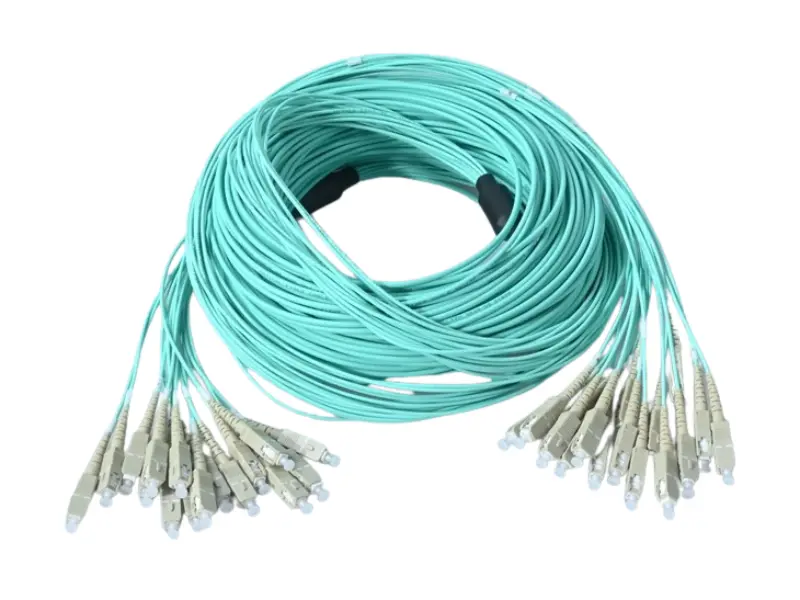

Optik tolali patch kabeli
OLT, ODF, splitter, terminal qutisi va ONT ulanishi uchun SC/APC simplex, LC va zirhli patch kordonlar.
Ishlatilgan: OLT · ODF · splitter · ONT

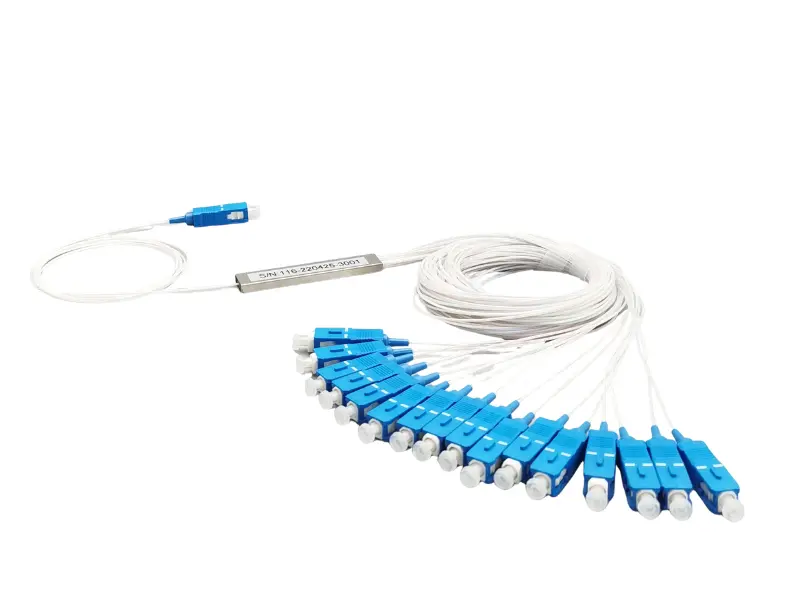

Optik tolali PLC ajratgich
PON signalini ajratish, markazlashtirilgan va ikkilamchi bo'linish uchun 1 × 4, 1 × 8, 1 × 16, 1 × 32 va 1 × 64 PLC ajratgichlar.
Qo'llaniladi: PON bo'linishi · markazlashtirilgan · ikkilamchi
Optik tolali terminal qutisi
2 dan 24 gacha asosiy terminal qutilari, ajratuvchi qutilar va koridor, devor, ustun va abonent kirish nuqtalari uchun-o'rnatish qutilari.
Ishlatiladi: koridor · devor/qutb · kirish nuqtalari
Loyihangizga standart SC/APC yamoq kabellari yoki terminal qutilarining toʻliq toʻplami, PLC ajratgichlari, adapterlari va pigtaillari kerak boʻladimi - Evolux turli FTTH oʻrnatish modellari uchun moslashuvchan mahsulotlarni moslashtirishni qoʻllab-quvvatlaydi.
Har xil joylashtirish ehtiyojlari uchun FTTH yechimlari turlari
Turli FTTH loyihalari turli o'rnatish usullarini talab qiladi. Evolux splicing{1}}asosidagi FTTH,-to'xtatilgan FTTH va MDU qurilish tolali tarqatish yechimlarini qo'llab-quvvatlaydi.

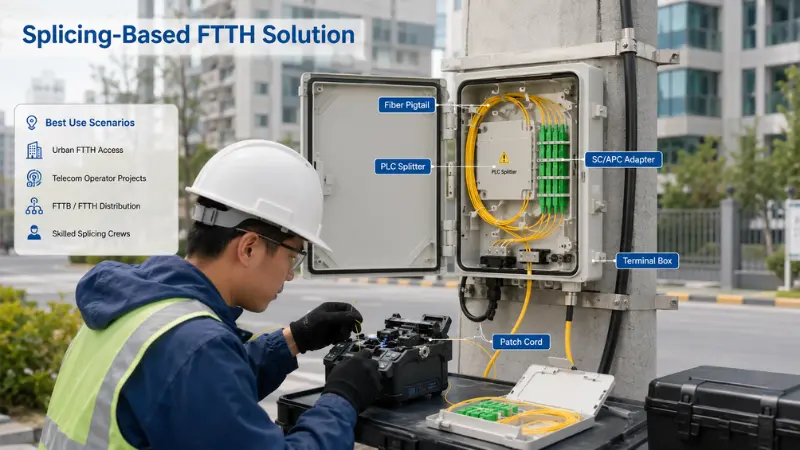

Splicing{0}}FTTH asosidagi yechim
Anʼanaviy FTTH loyihalari uchun -sezgir kirish tarmoqlari va dala sintezi zarur boʻlgan joylarda joylashtirish.
Asosiy foyda:barqaror ulanish va moslashuvchan marshrutlash - uzoq muddatli doimiy kirish tarmoqlari uchun qurilgan.
Tolali pigtaillar oziqlantiruvchi yoki tarqatuvchi tolalar bilan birlashtirilgan, adapterlar va terminal qutilari barqaror uzoq muddatli ishlash va oʻz joyida moslashuvchan yoʻnalishni talab qiladigan loyihalar uchun - ideal tartiblangan, himoyalangan ulanish nuqtalarini taʼminlaydi.
- SC/APC adapteri
- PLC Splitter
- Terminal qutisi
- Yamoq kabeli
Eng yaxshi foydalanish stsenariylari
- Shahar FTTH kirish tarmoqlari
- Telekommunikatsiya operatori loyihalari
- FTTB / FTTH tarqatish nuqtalari
- Malakali birlashma ekipajlari bo'lgan jamoalar

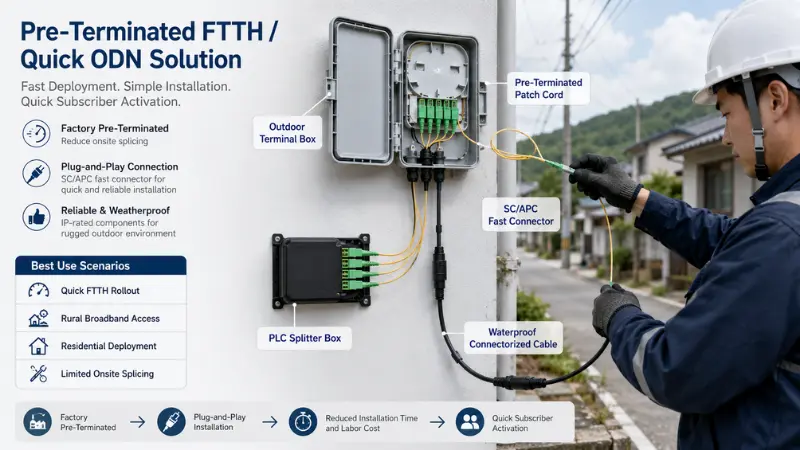

Oldindan-Toʻxtatilgan FTTH / Tezkor ODN
Obunachilarni tez faollashtirish uchun-past qavatli uylar, qishloqlardagi keng polosali tarmoq va yuqori ishchi kuchiga ega bozorlar.
Asosiy foyda:maydonni birlashtirishni kamaytirish, o'rnatishni soddalashtirish va abonentni faollashtirishni tezlashtirish.
Zavodda tugatilgan-kabellar, ulagichlar va terminal qutilari oʻrnatish tezligini yaxshilaydi va oʻrnatish xatolarini kamaytiradi -, bu yerda oʻrnatish samaradorligi va barqaror sifat muhim ahamiyatga ega.
- Tavsif Tavsif Tavsif
- Texnik xususiyatlari
- Xususiyatlari
- Ilovalar
Eng yaxshi foydalanish stsenariylari:
- Tezkor FTTH-ni ishga tushirish
- Qishloqda keng polosali ulanish
- Uy-joy hamjamiyatini joylashtirish
- Cheklangan joylashuv resurslari

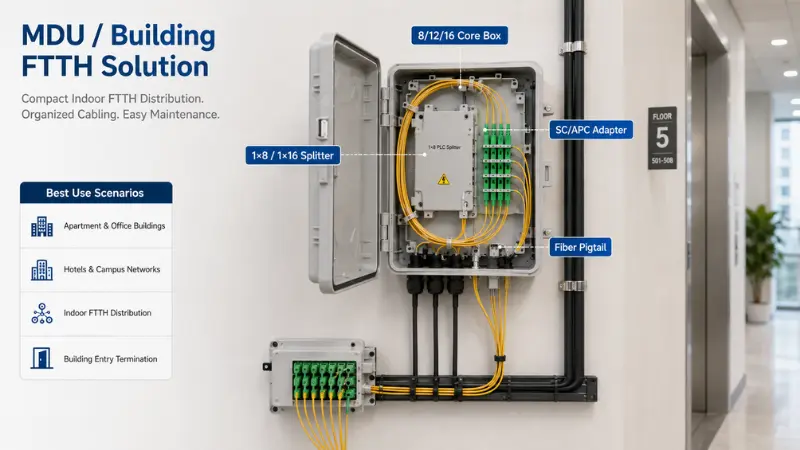

MDU / Building FTTH Solution
Kvartiralar, ofis binolari, mehmonxonalar, kampuslar va-koʻp turar-joylar uchun.
Asosiy foyda:ko'p turar-joy binolari va binoning ichki kirish joylari uchun-ixcham tolalarni taqsimlash.
MDU va FTTH qurish uchun ixcham tarqatish va oson parvarishlash muhim ahamiyatga ega. Evolux terminal qutilari, ajratgichlar, adapterlar, pigtaillar va koridor, qavat{1}}darajasi va abonent{2}}tomonidan kirish nuqtalari uchun ichki yamoq simlarini taqdim etadi.
- 8/12/16 Yadro qutisi
- 1×8 / 1×16 Splitter
- SC/APC adapteri
- Elyaf pigtail
Eng yaxshi foydalanish stsenariylari
- Turar-joy va ofis binolari
- Mehmonxonalar va kampus tarmoqlari
- Ichki FTTH taqsimoti
- Binoga kirishni tugatish
Loyihangiz uchun FTTH mahsulotlarini qanday tanlash mumkin?
To'g'ri FTTH konfiguratsiyasi tarmoq tuzilishiga, splitter dizayniga, o'rnatish muhitiga va abonentlar soniga bog'liq. Kotirovka so'rashdan oldin mos passiv komponentlarni tanlash uchun ushbu qo'llanmadan foydalaning.
| Loyihaning holati | Tavsiya etilgan yoʻnalish | Tasdiqlash uchun ma'lumot |
|---|---|---|
| Markazlashtirilgan bo'linish | PLC splitter shkafi / ABS / LGX | Splitter nisbati, port miqdori, ulagich turi, o'rnatish joyi |
| Ikkilamchi bo'linish | Splitter bilan terminal qutisi | Foydalanuvchining zichligi, qavat miqdori, parvarishlash usuli |
| Tashqi devorga / ustunga o'rnatish | IP65 tashqi terminal qutisi | Suv o'tkazmaydigan daraja, kabelning kirish yo'nalishi, o'rnatish usuli |
| Yo'lak / Ichki o'rnatish | Yilni quti + pigtail + yamoq simi | Olovga chidamlilik-talabi, egilish radiusi, quti oʻlchami |
| Tez abonentni faollashtirish | Oldindan tugatilgan -patch simi | Kabel uzunligi, ulagich turi, tortuvchi ko'z, suv o'tkazmaydigan |
| PON tarmoq ulanishi | SC/APC ulagichi + PLC ajratgich | Splitter nisbati, optik quvvat byudjeti, OLT/ONT interfeysi |
Aksariyat FTTH PON tarmoqlari uchun SC/APC konnektorlari odatda aks ettirishni kamaytirish uchun ishlatiladi. Biroq, oxirgi ulagich turi har doim OLT, ONT, splitter va loyiha spetsifikatsiyasiga mos kelishi kerak. Evolux ommaviy ishlab chiqarishdan oldin mahsulot mosligini tasdiqlashga yordam beradi.
FTTH ODN tarqatish uchun muhandislik nazorat nuqtalari
FTTH loyihalari mahsulot sotib olishdan ko'proq narsani talab qiladi. Yakuniy mahsulot ro'yxatini tasdiqlashdan oldin optik ishlash, o'rnatish muhiti, ulagichning mosligi va sinov hujjatlarini hisobga olish kerak.

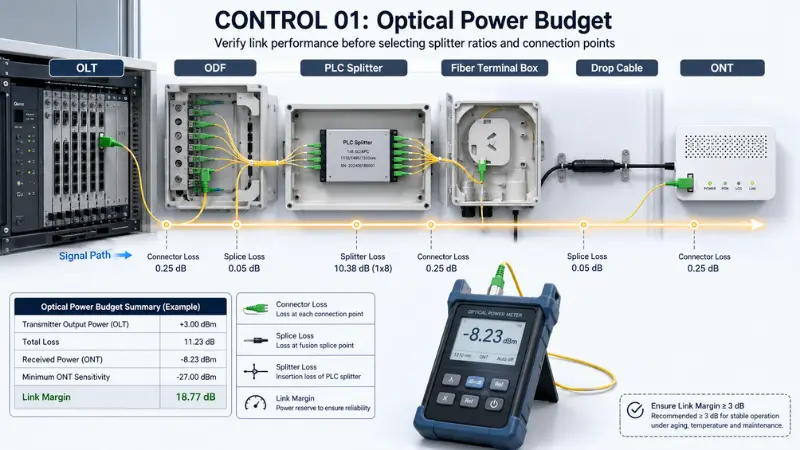

NAZORAT 01
Optik quvvat byudjeti
Tanlashdan oldin ajratgichning yo'qolishi, ulagichning yo'qolishi, ulanishning yo'qolishi va ulanish chegarasini tasdiqlangajratuvchi nisbatlarva ulanish nuqtalari. To'g'ri quvvat byudjeti signalni OLT dan ONTgacha barqaror ushlab turadi.

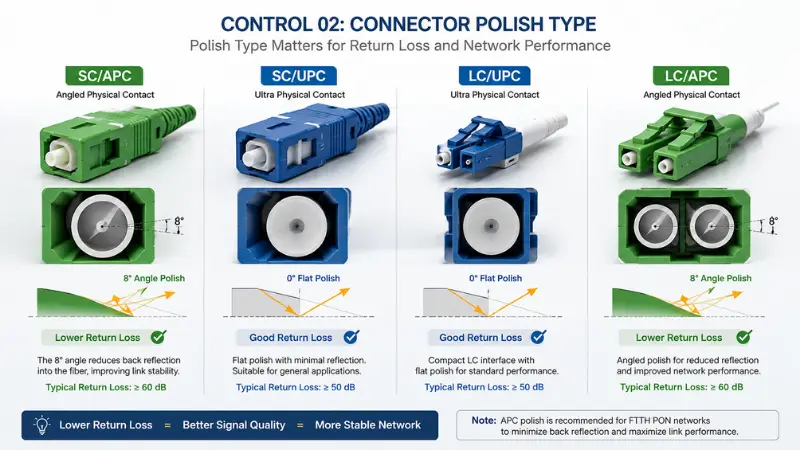

NAZORAT 02
Ulagichning Polsha turi
PON tarmoqlari odatda SC/APC dan foydalanadi, chunki APC jilosi qaytish yo'qotilishini kamaytiradi. SC/UPC, LC/UPC yoki LC/APC ham amal qilishi mumkin - qarangKompyuter va UPC va APC jilosi.

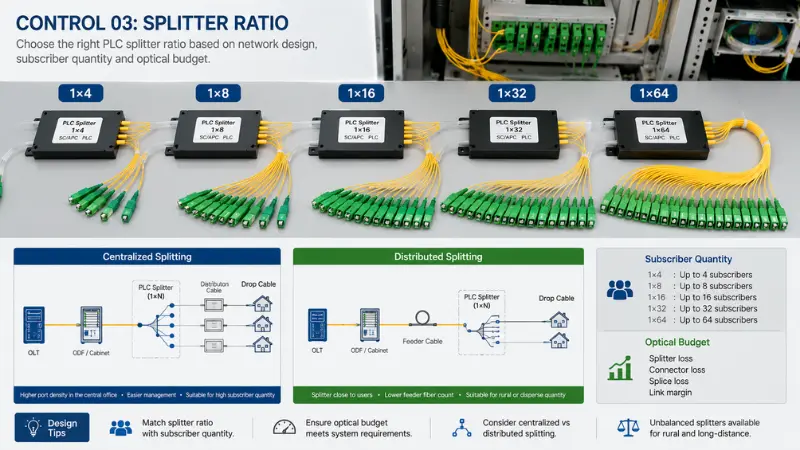

NAZORAT 03
Splitter nisbati
Umumiy PLC nisbatlari 1×4, 1×8, 1×16, 1×32 va 1×64. Obunachilar soni, optik byudjeti va markazlashtirilgan va taqsimlangan dizayn -, shu jumladan, tanlangmuvozanatsiz bo'linishqishloq uchun.

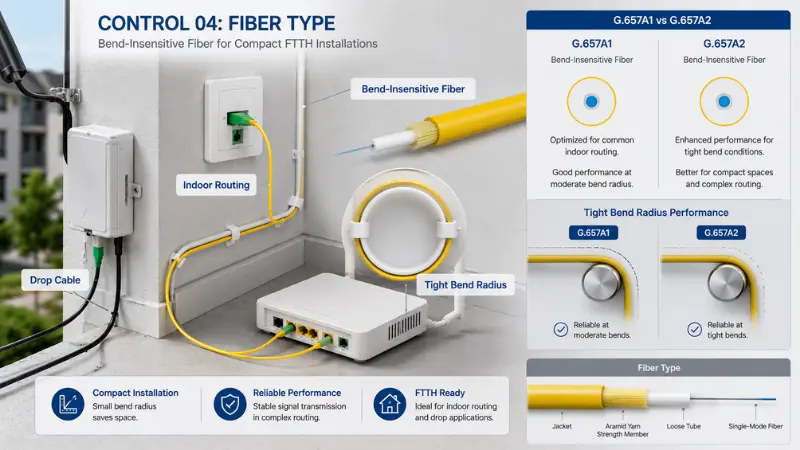

NAZORAT 04
Elyaf turi
Kabelni tushirish va ichki yo'nalish uchun G.657A1 / G.657A2 kabi egiluvchan{0}}sezgir tolalar ixcham joylar va qattiq egilish radiusi uchun afzaldir. Taqqoslashyagona-rejim va multimod.

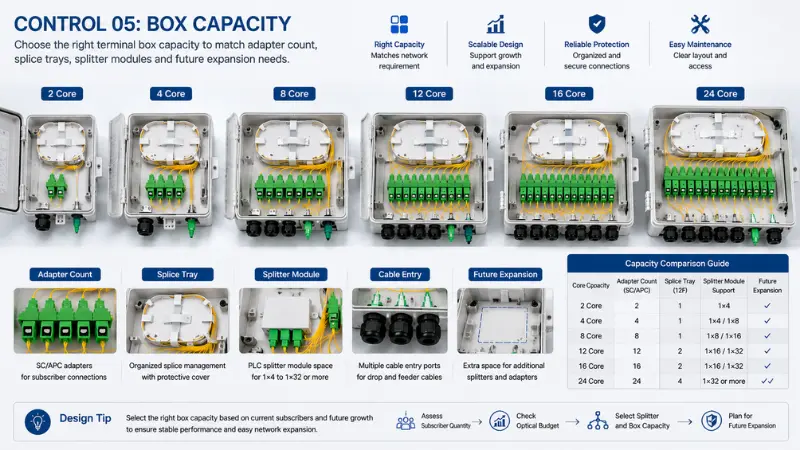

NAZORAT 05
Quti hajmi
Matchterminal qutisiadapterlar soni, ulash tovoqlari, splitter modullari va kelajakda kengayish qobiliyati. Umumiy variantlar: 2, 4, 8, 12, 16 va 24 yadro.

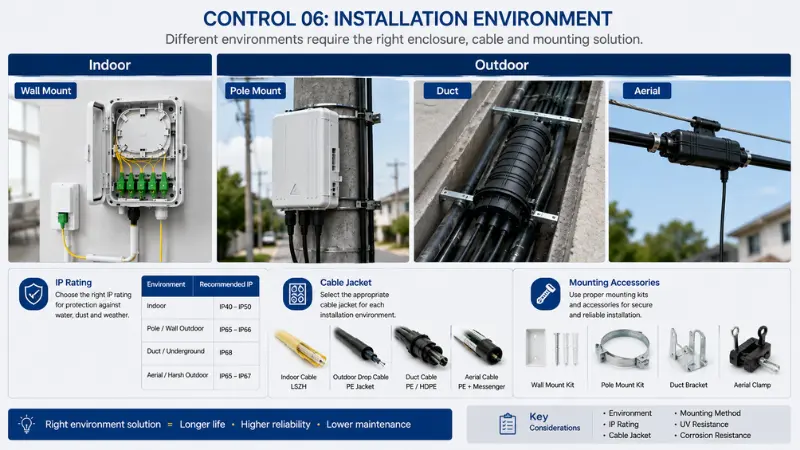

NAZORAT 06
O'rnatish muhiti
Ichki, tashqi makon, devor, qutb, kanal va havo muhiti uchun turli xil simi ko'ylagi, quti materiallari, IP reytinglari va o'rnatish aksessuarlari kerak bo'lishi mumkin. Qarangichki va tashqi o'rnatish.
FTTH Xarid qilish va muhandislik bo'yicha qo'llanmalar
Jamoangizga PON bo'linishini rejalashtirish, ulagichlarni tanlash va to'liq FTTH passiv komponenti BOMni tayyorlashga yordam beradigan mos yozuvlar maqolalari.
Moslashtirilgan FTTH mahsulotlarini moslashtirish va BOMni qo'llab-quvvatlash
Har bir FTTH loyihasi turli talablarga ega. Evolux moslashuvchan mahsulotlarni moslashtirish va sozlashni qo'llab-quvvatlaydi, shuning uchun siz tarmoqqa kirish uchun to'g'ri materiallarni tayyorlashingiz mumkin.
Ulagich: SC/APC, SC/UPC, LC/UPC, LC/APC
Kabel uzunligi va kabel ko'ylagi
PLC ajratuvchi nisbati
Terminal qutisi sig'imi
Ichki yoki tashqi o'rnatish turi
Adapter miqdori va panel konfiguratsiyasi
OEM yorlig'i va qadoqlash
Ma'lumotlar jadvali va IL/RL test hisoboti
Tarmoq topologiyasi, obunachilar soni, splitter rejasi va oʻrnatish muhitini yuboring - Bizning jamoamiz FTTH loyihangiz uchun mos keladigan ulagichlar, adapterlar, pigtaillar, patch-kordlar, PLC ajratgichlar va terminal qutilarini tavsiya qiladi.
FTTH ODN yechimi boʻyicha tez-tez soʻraladigan savollar
Savol: FTTH ODN loyihasi uchun odatda qanday mahsulotlar talab qilinadi?
Javob: Odatiy FTTH ODN loyihasi optik tolali ulagichlar, adapterlar, pigtaillar, yamoq simlari, PLC ajratgichlar, terminal qutilari, tushirish kabellari va tegishli aksessuarlarni talab qilishi mumkin. Yakuniy mahsulot ro'yxati tarmoq topologiyasi, ajratuvchi nisbati, o'rnatish muhiti va abonentlar soniga bog'liq.
Savol: Evolux to'liq FTTH mahsuloti BOMni ta'minlay oladimi?
Javob: Ha. Mijozlar bizga tarmoq topologiyasi, abonent miqdori, splitter rejasi va o'rnatish muhitini yuborishlari mumkin. Evolux loyiha talabidan kelib chiqqan holda mos FTTH passiv komponent BOMni tavsiya qilishi mumkin.
Savol: FTTH PON tarmoqlarida qaysi ulagich turi keng tarqalgan?
Javob: SC/APC odatda FTTH PON tarmoqlarida qo'llaniladi, chunki u optik aks ettirishni kamaytirishga yordam beradi. Biroq, yakuniy ulagich turi OLT, ONT, splitter va loyiha spetsifikatsiyasiga mos kelishi kerak. Bizning SC/APC ulagichi qo'llanmasiga qarang.
Savol: Qanday PLC splitter nisbati mavjud?
Javob: Umumiy PLC splitter nisbatlariga 1×2, 1×4, 1×8, 1×16, 1×32 va 1×64 kiradi. Boshqa konfiguratsiyalar loyiha talablariga muvofiq muhokama qilinishi mumkin. Barcha PLC ajratgichlarini ko'rib chiqing.
Savol: Oldindan tugatilgan FTTH yechimlarini-qo‘llab-quvvatlay olasizmi?
Javob: Ha. Evolux oldindan tugatilgan patch-kordlar, tezkor ulagichlar, terminal qutilari va tegishli passiv komponentlarni qoʻllab-quvvatlab, oʻrnatishni soddalashtirish va oʻrnatishni osonlashtiradi.
Savol: Ichki va tashqi FTTH o'rnatish uchun mahsulotlarni taqdim eta olasizmi?
Javob: Ha. Evolux ichki va tashqi terminal qutilari, yamoq simlari, pigtaillar, adapterlar va boshqa FTTH passiv komponentlarini taqdim etadi. Ochiq havoda foydalanish uchun suv o'tkazmaydigan qutilar, mos kabel ko'ylagi va to'g'ri o'rnatish aksessuarlari talab qilinishi mumkin.
FTTH ODN loyihangizni mos keladigan passiv tolali komponentlar bilan yarating
Sizga standart FTTH mahsulotlari yoki moslashtirilgan loyiha BOM kerak bo'ladimi, Evolux tarmoqni o'rnatish uchun ulagichlar, adapterlar, pigtaillar, patch-kordlar, PLC ajratgichlar va terminal qutilarini moslashtirishga yordam beradi.
