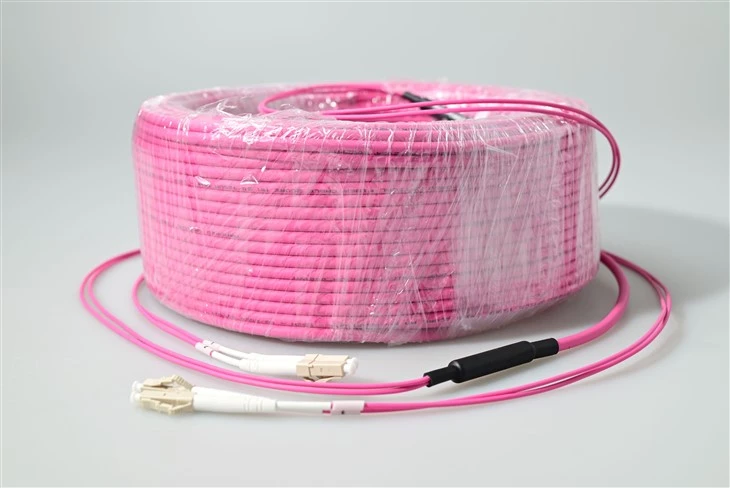

LC LC patch kabeli nima?
LC-LC optik tolali patch kabeliko'plab ilovalarda juda mashhur bo'lgan kichik ixcham patch kabeli. Ushbu tarmoq echimlari telekommunikatsiya tarmoqlari, LAN, ma'lumotlarni qayta ishlash tarmoqlari, qurilmalarni tugatish va binolarni taqsimlashni o'z ichiga oladi. LC{2}}LC patch-kordlari Gigabit ilovalari va ATM ilovalarida tez Ethernet yechimlarini kamroq joy sarfi bilan yetkazib berish uchun moʻljallangan.
Spetsifikatsiya
| Parametr | Birlik | FC, SC, LC/ Zirhli tolali patch shnuri | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| Kompyuter | UPC | APC | Kompyuter | Kompyuter | UPC | Kompyuter | Kompyuter | UPC | Kompyuter | Kompyuter | APC | ||
| Qo'shish yo'qolishi (odatiy) | dB | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,3 dan kam yoki teng |
| Yo'qotishlarni qaytarish | dB | 45 dan katta yoki teng | 50 dan katta yoki teng | 60 dan katta yoki teng | 30 dan katta yoki teng | 45 dan katta yoki teng | 50 dan katta yoki teng | 30 dan katta yoki teng | 45 dan katta yoki teng | 50 dan katta yoki teng | 35 dan katta yoki teng | 55 dan katta yoki teng | 75 dan katta yoki teng |
| Operatsion to'lqin uzunligi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Almashuvchanlik | dB | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | ||||||||
| Tebranish | dB | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | ||||||||
| Ishlash harorati | daraja | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Saqlash harorati | daraja | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabel diametri | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Xususiyatlari
SFF yechimlari uchun ortib borayotgan talablarga javob beradi
LC konnektorlari faqat 1,25 mm diametrli ferrul bilan ishlab chiqariladi, bu zich joylashgan optik tolali tarmoq uchun katta afzallikdir. LC ulagichi SFP, XFP va SFP+ qabul qiluvchilar kabi yuqori zichlikdagi ulanishlar uchun IEC 61754-20 standarti asosida ishlab chiqariladi. Bu real dunyoda joylashtirishga qanday aylanishini chuqurroq ko'rish uchun bizning qo'llanmamizga qarangSFP+ va maʼlumotlar markazi muhitlari uchun-yuqori zichlikdagi LC tolali konnektor yechimlari.
Singlemode yoki Multimode LC-LC, Riser yoki Plenum reytingi
Biz LC{0}}LC optik tolali kabel majmualarini yetkazib beramizyagona rejim (9/125 OS1, OS2), dupleks va multimod (50/125 va 62,5/125)variantlari. Bu koʻtaruvchi ilova yoki plenum ulanishlari uchunmi yoki uni toʻliq moslashtirishni xohlasangiz, LC-LC patch kabellari uchun OEM/ODM xizmatimiz haqida koʻproq bilish uchun biz bilan bogʻlanishingiz mumkin.
Oson va qulay tortib olish
Qulay konfiguratsiyaga ega LC{0}}LC ulanishlari RJ45 ulagichining ushlab turish yorlig'iga o'xshash qulflash mexanizmlari bilan jihozlangan. Endi ulagichni qurilmadan ulash va ajratish oson. Qulflash yorliqlari inyeksion shaklga ega boʻlib{4}}kabelni oʻrnatish va texnik xizmat koʻrsatish vaqtida tortilish, deformatsiya, tiqilib qolish va taʼsirlarga chidamliligi mustahkamlangan.
Xavfsiz va sinovdan o'tgan tolali yig'ish past kiritish yo'qotilishi bilan
Bizning yamoq shnurlarimiz 100% optik tekshiruvdan o'tgan va 0,02 dB dan oshmaydigan past kiritish yo'qotilishini ta'minlash uchun sinovdan o'tgan.
Ilovalar
LC multimode dupleks OM4 patch shnuri ulagichning zichligi, qisqa{1}}o'tkazuvchanlik kengligi va tezkor{2}}swap patching masofadan ko'ra muhimroq bo'lgan muhitlar uchun maxsus ishlab chiqilgan. 1,25 mm SFF paychalarining diametri standart SC ferrulining yarmiga teng bo'lganligi sababli, ushbu LC OM4 dupleks tolali o'tkazgich bir xil 1U panel maydoniga - ikki barobar ko'p portlarni sig'diradi, shuning uchun quyidagi stsenariylar uning asosiy o'rnatish maqsadlari hisoblanadi.
Yuqori-zichlikdagi SFP+ / QSFP+ transceiver tokchalari
Slotlar toʻgʻridan-toʻgʻri 10G SFP+, 25G SFP28 va 4×10G QSFP+ katakchalariga-chiqadi. 1,25 mm SFF LC patch kabeli portni 6,25 mm balandlikda ushlab turadi, bu IEC 61754-20 tomonidan stackable qabul qiluvchi qafaslar uchun belgilangan mexanik masofaga mos keladi.
10G / 40G / 100G Qisqa-Koʻp rejimli havolalar
OM4 50/125 lazer-optimallashtirilgan tola 10GBASE-400 m gacha, 40GBASE-SR4 150 m gacha va 100GBASE-SR10 150 m gacha beradi. Bu OM4 LC-LC dupleks optik tolali kabelni bitta ma'lumot zalidagi-umurtqa pog'onasi barg matolari uchun standart qisqa{17}}kabelga aylantiradi. Agar siz loyihangiz uchun OM3 yoki OM4 ni qo'llashni baholayotgan bo'lsangiz, bizningOM3 va OM4 ko'p rejimli tolalarni taqqoslash bo'yicha qo'llanmaasosiy masofa, tarmoqli kengligi va xarajat almashinuvini-to‘liq qamrab oladi.
Jonli 24×7 panellarda-Swap Patching
RJ45{1}}uslubi-tepasi bir barmoq bilan bo‘shatiladi - hech qanday asboblar va qo‘shni portlar bezovta qilmaydi. Dala texniklari ishlab chiqarish panellari uchun ushbu LC dupleks OM4 yamoq simini afzal ko'rishadi, bu erda qo'shni kabellardagi tasodifiy tortishish xizmat ko'rsatishga olib keladi.
Saqlash hududi tarmoqlari (Fibre Channel 16G / 32G)
Brocade va Cisco'dan SAN direktorlari har bir portda dupleks LC dan foydalanadilar. Koʻp rejimli OM4 LC dan LC gacha oʻtish moslamasi 125 m gacha 16GFC va 100 m gacha - 32GFC ni qoʻllab-quvvatlaydi va koʻpgina korporativ SAN matolari ichida eng uzun qatorni-to- qamrab oladi.
Riser va Plenum Strukturali Kabellash (OFNR / OFNP)
Ko'taruvchi shaftlar yoki havo{0}}plenum shiftini quruvchi ommaviy buyurtma xaridorlari uchun LC OM4 dupleks plenum patch shnuri OFNR yoki OFNP nominalli kurtkalar bilan birga, odatda AQSH federal va sog'liqni saqlash loyihalarida ko'rsatilgan NFPA 262 va UL 910 yong'in-xavfsizlik talablariga - javob beradi.
Tizim integratorlari uchun OEM / ODM ulgurji
Biz maxsus bosma yorliqlar, rangli{0}}kodlangan etiklar va standart boʻlmagan{1}}boʻlinish uzunligi (0,5 m gacha) boʻlgan ommaviy OEM buyurtmalarini qabul qilamiz. Ulgurji LC multimode dupleks jumper xaridorlari aralash 0,9 / 2,0 / 3,0 mm kabel diametrlarini bir xil PO da birlashtirishi mumkin.
Keng-haroratli sanoat tolasi
−40 ~ 75 graduslik ish oynasi pastki qismida standart tijorat spetsifikatsiyasidan 20 gradusga oshib, 50/125 OM4 LC-LC dupleks patch kabeliga shartsiz kommutator xonalari, tashqi boshpanalar va yoʻl boʻyidagi telekompaniya kabinalarida termal velosipedda nosozliklarsiz omon qolish imkonini beradi.
TSS
1-savol: SC kabelidagi 1,25 mm SFF ferrulni 2,5 mm ferruldan nima yaxshi qiladi?
Javob: Kichikroq ferrul portlar orasidagi masofani yarmiga qisqartiradi, shuning uchun IEC 61754-20 LC uchun 1,25 mm ni tanladi. 24 ta SC dupleks portiga mos keladigan 1U paneli ushbu LC multimode dupleks OM4 patch kabelidan foydalangan holda 48 ta LC dupleks portiga sig'ishi mumkin - port zichligini raf maydonini kengaytirmasdan ikki baravar oshirish.
2-savol: Ushbu LC to LC OM4 tolali jumper 40G va 100G ishlaydimi?
Javob: Ha. OM4 lazer-optimallashtirilgan 50/125 tolali qisqa-koʻp rejimli havolalarda 40GBASE-SR4 va 100GBASE-SR10-ni qoʻllab-quvvatlaydi. 40G/100G parallel optikasi uchun siz ikkita LC OM4 dupleks oʻtish moslamasidan foydalanasiz yoki MPO magistraliga - oʻtasiz, lekin ikkita dupleks{17}}LC SFP+/QSFP+ uzilish-portlari oʻrtasida yigʻish uchun bu sim toʻgʻri tanlovdir.
3-savol: IEC 61754-20 muvofiqligini aniq nima kafolatlaydi?
Javob: IEC 61754-20 LC interfeys ulagichlari uchun xalqaro oʻlchamli va birlashtiruvchi standartdir. Bu yerda ishlab chiqarilgan IEC 61754-20 LC dupleks jumper Cisco, Juniper, Arista, HPE, Finisar va boshqa ishlab chiqaruvchilarning har qanday mos qabul qiluvchi qabul qiluvchi yoki adapter bilan ishonchli tarzda bog‘lanadi – sotuvchi blokirovkasi yo‘q.
4-savol: Ushbu OM4 LC patch simini ulgurji loyiha uchun OFNP plenum reytingida buyurtma qila olamanmi?
Javob: Ha. Ommaviy xaridorlar bir xil PO da OFNR (ko'taruvchi) yoki OFNP (plenum) kurtkalarini belgilashlari mumkin. Moslashtirilgan ko'ylagi reytinglari uchun MOQ odatda har bir uzunlik uchun 100 dona-SKU; 0,5 m dan 30 m gacha bo'lgan aralash uzunliklar birgalikda kema.
5-savol: LC OM4 dupleks tolali kabellarni ommaviy buyurtma qilish muddati qancha?
Javob: Standart konfiguratsiyalar (aqua LSZH, 2,0 mm, 0,5-10 m) stokdan 3-5 ish kuni ichida jo'natiladi. Chop etilgan yorliqlar, rangli{6}}kodlangan etiklar yoki standart boʻlmagan-uzunliklarga ega maxsus OEM buyurtmalari odatda 7–12 ish kunini talab qiladi. Katta 5,000+ dona tenderlar alohida kotirovka qilinadi.
6-savol: Har bir qurilmada 0,2 dB dan kam yoki unga teng bo'lmagan joylashtirish yo'qotilishi kafolatlanadimi?
Javob: Har bir LC dupleks OM4 patch kabeli 100% interferometr-tekshiriladi va kiritish{3}}yo'qolishi mos yozuvlar-masteriga nisbatan sinovdan o'tkaziladi. Chiziq bo'yicha o'lchanadigan odatiy IL -850 nm da 0,2 dB dan kam yoki unga teng va 1300 nm da 0,15 dB dan kam yoki unga teng. Ommaviy buyurtma sifatini topshirish uchun so'rov bo'yicha individual test hisobotlari mavjud.
7-savol: Qaysi kabel diametrini - 0.9, 2,0 yoki 3,0 mm tanlashim kerak?
Javob: Ezilishga chidamliligi muhim bo‘lgan uskunada ishlaydigan patch panel uchun 3,0 mm, zich 1U yamoq maydonlari uchun 2,0 mm va fanout yig‘malari va ichki kassetalar uchun 0,9 mm qattiq{4}}buferdan foydalaning. Uch diametrning hammasi bir xil 50/125 OM4 LC-LC dupleks patch kabeli oilasida taqdim etiladi.
8-savol: Ushbu OM4 o'tkazgich OM3 uzatgichlari bilan orqaga qarab mos keladimi?
Javob: Ha. OM4 tolasi OM3 ga qaraganda yuqori tarmoqli kengligida ishlaydi, lekin bir xil 50/125 yadro geometriyasiga ega, shuning uchun LC multimode dupleks patch shnuri OM3 uskunasida modal nomuvofiqliksiz ishlaydi. Havoning kirishi aralash OM3/OM4 kanalida quyi{7}}baholar darajasi bilan boshqariladi.
9-savol: Tashqi ko'cha kabinetida qanday ish haroratini kutishim mumkin?
Javob: Operatsion diapazoni -40 darajadan +75 darajagacha, saqlash joyi -45 darajadan +85 darajagacha. Bu SFP+ oʻrnatish uchun yuqori zichlikdagi LC OM4 patch kabelini Yevropa, Shimoliy Amerika va Oʻrta{8}}Sharqiy iqlim zonalarining aksariyatida shartsiz kabinetlarda ishlatishga imkon beradi.
10-savol: RJ45{2}} uslubidagi mandal push-pull uniboot kabellari bilan qanday taqqoslanadi?
Javob: Iltimos{0}} oddiyroq, arzonroq va dala texniklariga yaxshi tanish. Uniboot kabellari o'tish moslamasi -bo'limida taxminan 25% tejaydi, lekin har bir birlik uchun qimmatroq turadi. Standart 1U patch maydonlari uchun RJ45 uslubidagi LC dupleks jumper asosiy tanlovdir; uniboot alohida mahsulot qatoridir.
11-savol: Siz ushbu LC{1}}LC OM4 dupleks shnurini o'z brendingiz yoki OEM ostida yetkazib berasizmi?
Javob: Ikkalasi ham. To'g'ridan-to'g'ri xaridorlar Evolux{1}}markali yorliqlari va qadoqlarini oladi. OEM / ulgurji LC OM4 dupleks yetkazib beruvchisi xaridorning o'z bosib chiqarishi, quti dizayni va kelib chiqishi haqidagi zavod sertifikati bilan jo'natiladi.
12-savol: Buyurtmani joylashtirishdan oldin nimani tasdiqlashim kerak?
Javob: Iltimos, tasdiqlangjilo turi (UPC yoki APC) - bizning shaxsiy kompyuter va UPC va APC konnektorlari uchun qoʻllanmani koʻringQaysi qoplama havolangizga mos kelishiga ishonchingiz komil bo'lmasa, ko'ylagi materiali (LSZH / OFNR / OFNP / PVX), kabel diametri (0,9 / 2,0 / 3,0 mm), uzunlik, rang{3}}kodlangan yuklash talabi va har bir yig'ilishda chop etilgan uzunlik belgilari yoki seriyali raqamlangan teglar talab qilinadimi?
