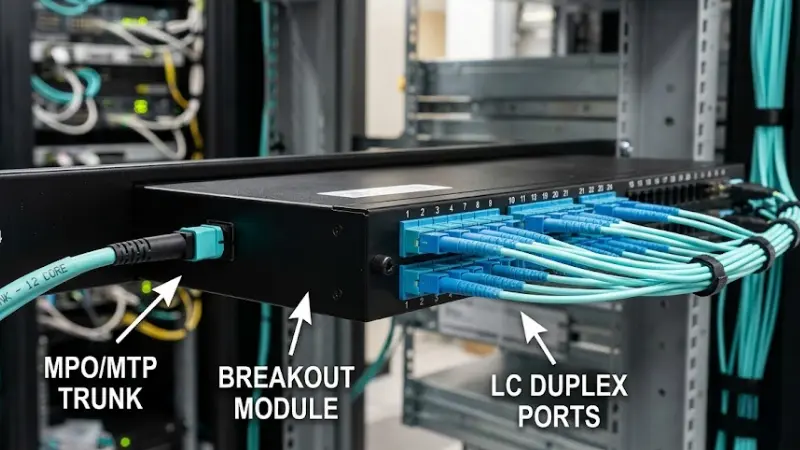

MPO uzilish moduli yuqori zichlikdagi MPO yoki MTP magistral ulanishini raf, patch panel yoki korpus oldidagi alohida LC yoki SC portlariga-o‘zgartiradi. Modulning orqa tomoni ko'p-tolali magistralni tugatadi; old tomonda siz kalitlarga, uzatgichlarga va boshqa jihozlarga yamalgan dupleks yoki simpleks adapterlari mavjud. Aynan shu bitta oʻtish sizga bitta yogʻli magistral kabelni raflar va texnik xodimlar toza, etiketli, uskunaga qaragan-portlar oʻrtasida oʻtkazish imkonini beradi.
Ushbu qo'llanma dizayn va xarid paytida yuzaga keladigan savollar uchun yozilgan: buyurtma berish uchun qaysi tolalar soni, kanal bo'ylab qutblanish qanday saqlanadi, modul sizning byudjetingizga qancha yo'qotish qo'shadi va modul noto'g'ri vosita bo'lganda. Agar siz massiv magistrallarini dupleks havolalarga nisbatan kengroq tortayotgan bo'lsangiz, bizning umumiy nuqtai nazarimizYuqori zichlikdagi kabellarda LC va MTP/MPO.-topologiyani qabul qilishdan oldingi-savdolarni qamrab oladi.
MPO Breakout moduli aslida nima?
Oddiy qilib aytganda, anMPO yoki MTP ulagichi8, 12, 16 yoki 24 ta tolalarni bitta ferrulga to'playdi. O'chirish moduli bu tolalarni ichkaridan chiqarib yuboradi va ularni old panel adapterlari-da tugatadi, odatdaLCma'lumotlar markazlari uchun va ba'zan telekommunikatsiya va eski zavod uchun SC. Modul odatda LGX{1}}uslubida kasseta sifatida ishlab chiqariladi, shuning uchun u rafga o'rnatiladigan panelga yoki tolali korpusga tushadi.
Funktsiya maqsadli ravishda tor. Magistral panelning orqasida joyida qoladi; barcha muntazam harakatlar, qo'shimchalar va o'zgarishlar old tomondan sodir bo'ladi. Masalan, 12-tolali MPO moduli oltita LC dupleks portini taqdim etadi - bitta magistral orqali bitta yo'l orqali olib o'tiladigan oltita mustaqil havola.
MPO Breakout moduli qanday ishlaydi?

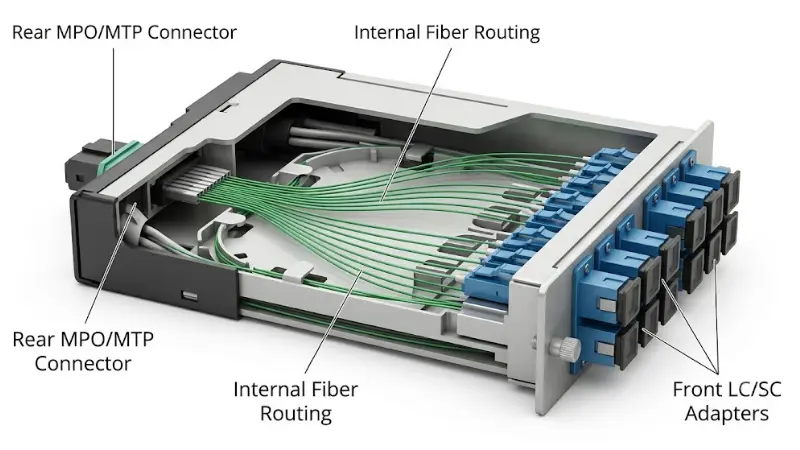

Oddiy modul ichidagi signal yo'li: orqaMPO/MTP magistral ulagichi→ zavod-to‘xtatilgan ichki tolali marshrut → oldLC yoki SC adapterlari. Ichki marshrutlash o'zboshimchalik bilan emas. U ma'lum bir tolali xarita va qutblilikni ta'minlaydi, shunda kanalning bir chetidan boshqasiga to'g'ri pozitsiyalarda er uzatadi va qabul qiladi.
Shuning uchun modul tolalar sonidan ko'proqdir. Xuddi shu 12-tolali MPO bir nechta oldingi port xaritalari va qutblariga ulanishi mumkin va ulardan faqat bittasi sizga mos keladi.MPO magistral kabeli, dupleks patch shnurlaringiz va qabul qiluvchilar. Yakka holda modulni emas, balki butun kanalga mos keladigan xaritani tanlang.

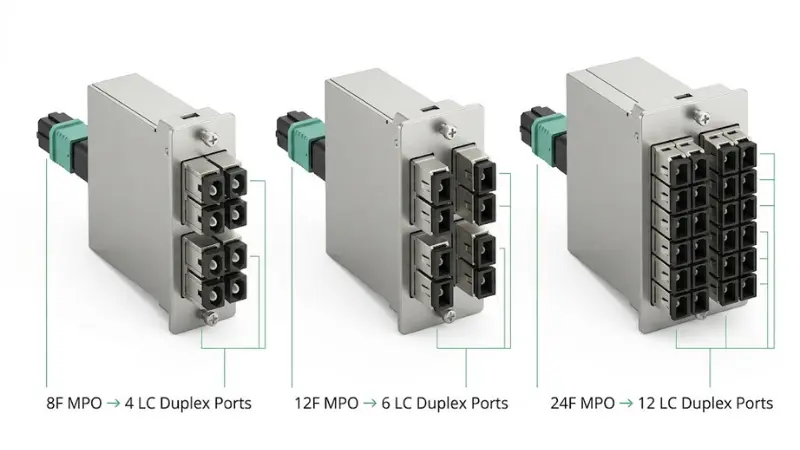

MPO Breakout moduli konfiguratsiyasi: 8F, 12F, 24F va MPO{3}}to-LC opsiyalari
Elyaflar soni old-port zichligi va modulning parallel-optik qabul qiluvchilar bilan qanchalik mos kelishini belgilaydi. Quyidagi xaritalash ko'pchilik loyihalardan foydalanadigan boshlang'ich nuqtadir.
| Orqa MPO | Old portlar (LC dupleks) | Oddiy foydalanish |
|---|---|---|
| 8 tola | 4 LC dupleks | Foydalanilmayotgan tolalarsiz SR4 parallel optikasi (4 TX + 4 RX) bilan tekislanadi; toza 4 × 10G yoki 4 × 25G sinishi |
| 12 tola | 6 LC dupleks | Klassik ma'lumotlar{0}}markazi moduli; har bir magistral uchun oltita mustaqil dupleks havola |
| 24 tola | 12 LC dupleks | Raf birligi uchun eng yuqori zichlik; oʻzaro{0}}bogʻlangan va yuqori-sonli magistrallarda keng tarqalgan |
Ikkita tizimli tanlov tolalar sonining tepasida joylashgan. AnMPO{0}}to-LC modulimassivni dupleks portlarga ajratadi, bu ko'pchilik uskunani tuzatishga muhtoj. AnMPO{0}}to-MPO (massiv) kassetasigatugal QSFP-to-QSFP kabi oxiri-to{1}}uchun parallel havolalar uchun magistral orqali o'zgarmagan holda o'tadi. Agar siz ikkalasini aralashtirsangiz, polarit usulini yo'ldagi har bir modulda bir xil saqlang.
SR4 dizaynlarini o'zgartiradigan bir tafsilot: 40G va 100G SR4 qabul qiluvchilar sakkizta toladan foydalanadi. Ularni 12-tolali MPO orqali boshqaring va o'rtadagi to'rtta tolalar ishlamay qoladi. 8-tolali modul yoki magistral bu chiqindilarni olib tashlaydi, bu siz miqyosda sotib olayotganda muhim ahamiyatga ega. Oldindan tugatilganMPO{0}}to-LC sindirish moslamasipanelga oʻrnatilgan modulga-kerak boʻlmaganda muqobildir.

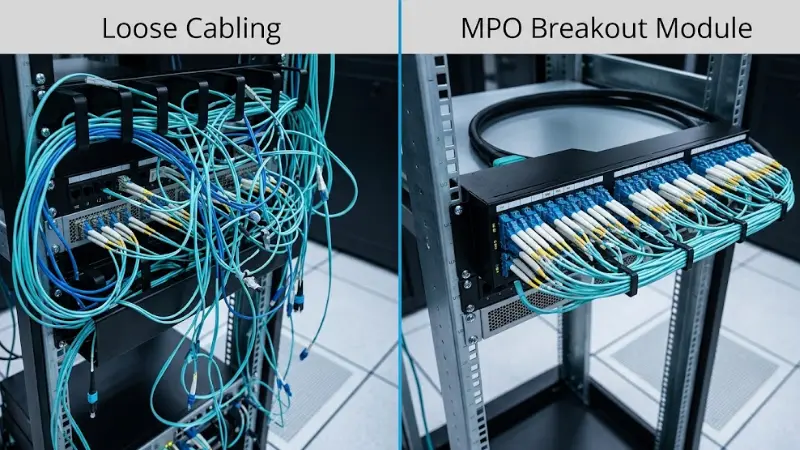

Nega modullar yuqori-zichlikdagi tokchalarda bo‘shashgan kabellarni uradi?
Yo'lda kabel tiqilib qolishini kamaytiring
Bitta MPO magistral bir xil laganda yoki kanal ustidagi olti yoki undan ortiq dupleks yamoq simlarini almashtiradi. 48 portli bargli kalitlar qatorida, bu boshqariladigan to'plam va ishlamaydigan o'rtasidagi farq. Yo'lda kamroq shnurlar ham yaxshi havo oqimini va texnik xizmat ko'rsatish vaqtida kamroq tasodifiy uzilishlarni anglatadi.
Portni aniqlash va kuzatish osonroq
Old LC adapterlari port, magistral identifikatori va maqsad bo'yicha etiketlanishi mumkin. Bo'shashgan fan{1}}oyoqlarni toza deb belgilash mumkin emas va bir necha oy jonli tokchada o'tirgandan so'ng ularning barchasi bir-biriga o'xshab ketadi. Juda zich LC jabhalari uchun bizning eslatmalarimizyuqori-zichlikdagi LC konnektor yechimlariadapter tartibiga chuqurroq kirib boring.
Magistralni himoya qiling va harakatlarni/qo'shimchalarni/o'zgarishlarni soddalashtiring
Magistral kabelni almashtirish oldingi simga qaraganda qiyinroq va qimmatroq. Uni modulning orqa tomonida tugatish doimiy zavodni kundalik ishlov berishdan ajratib turadi, shuning uchun -yamatish old tomondan arzon, almashtiriladigan jumperlarda amalga oshiriladi.
40G, 100G va 400G migratsiyasini qo'llab-quvvatlang
Yuqori{0}}tezlikli Ethernet asosan parallel optikaga tayanadi va tariflarning oʻziIEEE 802.3 Ethernet ishchi guruhi. Modullar magistralni qayta tortmasdan, 10G-40G, 25G-dan-100G yoki 100G-dan 400Ggacha oʻtish vaqtida interfeyslarni pasaytirish uchun-sonli interfeyslarni ulash imkonini beradi. 100G konstruktsiyasining kabel tomoni uchun maxsus qo'llanmamizga qarang100G optik tolali kabelni qanday tanlash mumkin.

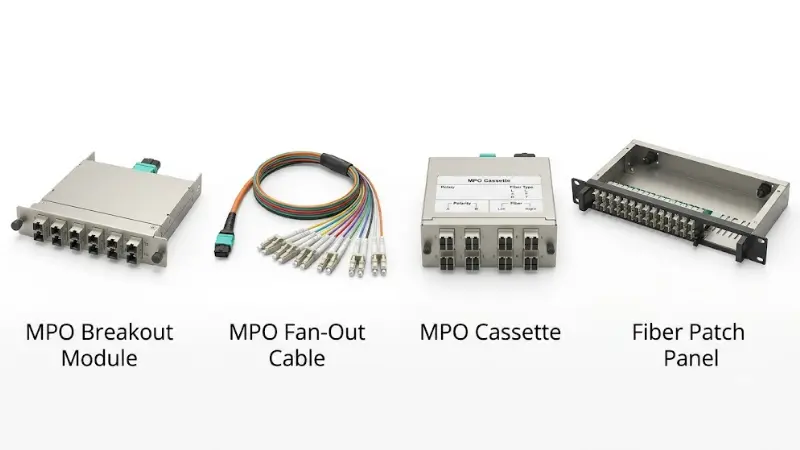

Modul va uzilish kabeli va kassetali va yamoq paneli
Bu atamalar kataloglarda bir-biriga mos keladi, lekin turli narsalarni tavsiflaydi. Quyidagi jadvalda har bir element nima qilishini emas, balki haqiqiy xaridlarni - hal qiladigan oʻlchamlar ham qoʻshilgan.
| Element | Nima qiladi | uchun eng yaxshisi | Kuch | Savdo{0}}chegirma |
|---|---|---|---|---|
| MPO uzilish moduli | Orqa MPO/MTP magistralidan sobit korpusdagi oldingi LC/SC adapterlariga | Strukturaviy, doimiy raf yoki panel kabellari | Yorliqlar, hujjatlar, himoyalangan magistral, oson qayta-yamoq | Birlikning yuqori narxi; panel va polaritga mos kelishi kerak |
| MPO uzilish (fan{0}}chiqish) kabeli | Bir nechta bo'shashgan LC/SC oyoqlariga bitta MPO/MTP ulagichi | Qisqa, moslashuvchan yoki vaqtinchalik uskunalar havolalari | Arzon narx, tez o'rnatish, panel kerak emas | Belgilash va yo'naltirish qiyin; zich tokchalarni to'playdi |
| MPO kassetasi | Yopiq modulli blok, ko'pincha funktsional jihatdan modul bilan bir xil | Modulli patch{0}}panel tizimlari | Birlik sifatida kirish va chiqish joylari; doimiy yo'qotish | Sotuvchi/panel-maxsus izlari |
| Elyaf patch paneli | Adapterlar, kassetalar yoki modullar uchun uy | Markazlashtirilgan tolalarni boshqarish | Tugatish va kuzatish uchun bitta joy | Raf birliklarini qo'shadi; rejalashtirilgan quvvatga muhtoj |
Kotirovkalarni ko'rib chiqishning amaliy qoidasi: doimiy raf{0}}to- uchun modulni hujjatlash va qayta tiklash bo'shashgan fan-dan ko'ra osonroqdir, shuning uchun yuqori narx odatda mehnatga to'lanadi. Fan{5}}chiqish kabelini qisqa, past{6}}zichlik yoki vaqtinchalik ishlash uchun saqlang. Agar siz tarqatish ramkasi va korpusning o'zi uchun panel o'rtasida qaror qabul qilsangiz, bizning taqqoslashimizODF va yamoq panelikorpus hajmini aniqlashga yordam beradi.

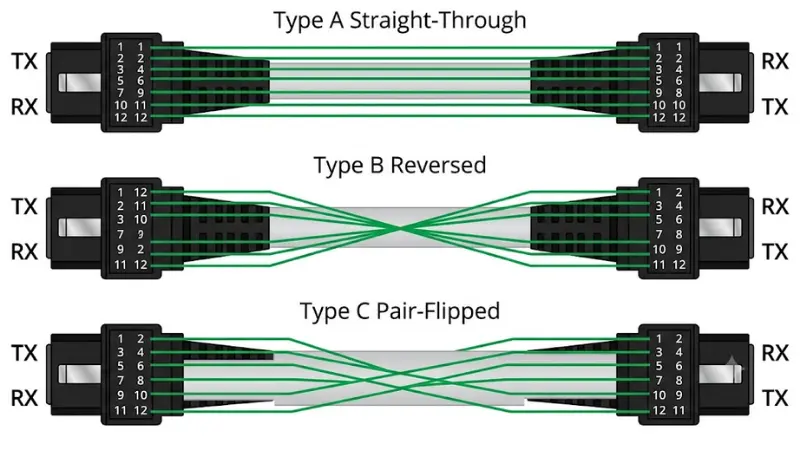

MPO polaritesi tushuntirilgan: A turi, B turi va C turi
Qutblilik jismonan mukammal bog'lanishning trafikni o'tkazishni rad etishining eng keng tarqalgan sababidir. U uzatishning to'liq yo'l bo'ylab qabul qilish uchun qanday tekislanishini belgilaydi. LC yoki SC dupleks bilan siz shunchaki ulagichni aylantirasiz; 12-tolali massiv bilan siz qila olmaysiz, shuning uchun magistral, adapterlar va modullar buni amalga oshirishi kerak. Usullar kelib chiqadiANSI/TIA-568.3-E, unda A, B va C usullari va joriy tahririda ikkita yangi universal usullar (U1 va U2) tavsiflanadi.
- A turi (to'g'ridan-to'g'ri-o'tib):kalit-yuqoriga-tugmacha; 1-holatdagi tola 1-holatga yetib boradi. Koʻp{4}}dupleks foydalanishda bitta standart A{5}}dan-Bga oʻtish moslamasi va qarama-qarshi uchida bitta A{7}}to-oʻtish moslamasi kerak boʻladi.
- B turi (teskari):kalit-yuqoriga-; 1-pozitsiya 12-pozitsiyaga mos keladi. Standart A -dan -Bgacha boʻlgan ikki tomonlama oʻtish moslamalari. Parallel{7}}optika uchun umumiy va universal usullar uchun asos.
- C turi (juftlik-aylantirilgan):magistral ichida juft bo'lib almashtirilgan qo'shni tolalar; har ikki uchida ham standart A -to-B o'tish moslamalari. Asosan eski dupleks havolalar uchun ishlatiladi.
Bir komponentdan polaritni tanlamang. Magistral turini, modulning ichki xaritasini va dupleks jumper yo'nalishini birgalikda tasdiqlang, so'ngra butun o'rnatish bo'ylab bir usulni izchil saqlang. Aralashtirish usullari-kanalning o'rtasida aynan shunday "har bir ulagich mos keladi, lekin hech narsa bog'lanmaydi".
7 bosqichda MPO Breakout modulini qanday tanlash mumkin?
1. Elyaf turi: bitta-rejim yoki ko‘p rejimli
Avval havolani tasdiqlang. Ko'p rejimli OM3 va OM4 qisqa ma'lumotlar-markaziga yetib boradi; yagona-rejim uzoqroq yugurishlarni va eng yuqori{5}}tezkor magistrallarni qamrab oladi. Agar butun tizim buning uchun mo'ljallanmagan bo'lsa, hech qachon tola turlarini bitta optik aloqada aralashtirmang. Agar siz qaysi tomonda ekanligingizga ishonchingiz komil bo'lmasa, undan boshlangko'p rejimli tolaga nisbatan bitta-rejim, va ayniqsa multimod darajasi uchun,OM3 va OM4.
2. Old ulagich: LC yoki SC
LC zich maʼlumotlar{0}}markazi jabhalarida ustunlik qiladi, chunki u port zichligini ikki baravar oshiradi va koʻpgina qabul qiluvchi qurilmalarga mos keladi.SCtelekom, FTTH va eski zavodlarda keng tarqalgan bo'lib qolmoqda. Old ulagichni odatga emas, balki siz yamoq qilayotgan uskuna interfeysiga moslang.
3. Orqa ulagich: MPO yoki MTP va uning atributlari
MTP yuqori -unumdorlik MPO-mos keladigan ulagichdir; ikkalasi ham massiv interfeyslari, lekin buyurtma berishdan oldin aniq talabni tasdiqlang. Orqa ulagich bir nechta atributlarga ega bo'lib, ularning barchasi ko'rsatilishi kerak: MPO yoki MTP, erkak (qadamlangan) yoki urg'ochi (bog'lanmagan), UPC yoki APC, tolalar soni (8/12/16/24) va standart yoki past-yo'qotish darajasi. Ikkita mahkamlanmagan yoki ikkita mahkamlangan konnektorni birlashtirish ishlamaydi, shuning uchun jins ixtiyoriy emas. Mos keladigan panel-tomoniMPO adapteribu jinsga va asosiy yo'nalishga mos kelishi kerak.
4. Qutblanish va tolalarni xaritalash
Yuqoridagi polarit bo'limidan kanal dizaynidan foydalaning. Butun yo'l uchun usulni (A, B, C yoki universal usul) belgilang va modul xaritasi uni qo'llab-quvvatlashini tekshiring.

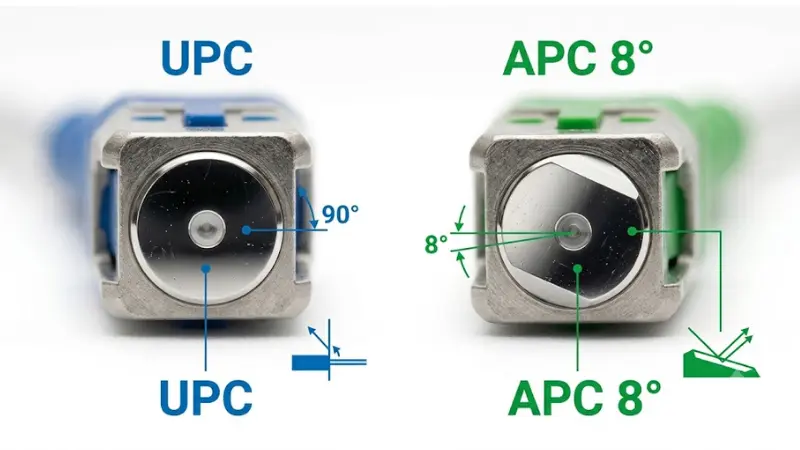

5. Yakuniy yuz: UPC yoki APC
UPC va APC bir-biriga bog'lanmaydi. UPC koʻp maʼlumotlar{1}}markazi yagona rejim-va multimod havolalarida keng tarqalgan; APC o'zining burchakli so'nggi yuziga ega, PON va ko'plab telekommunikatsiya tizimlari kabi yuqori daromad yo'qotishlari muhim bo'lgan joylarda qo'llaniladi. Rangli kodlash (ko'pincha UPC uchun ko'k, APC uchun yashil) foydali ko'rsatkichdir, lekin - spetsifikatsiyani tasdiqlash kafolati emas. Chuqurroq fikrlash bizning parchalanishimizdaKompyuter va UPC va APC jilosi.
6. Portlar soni va shakl faktori
Old LC/SC portlari sonini, orqa MPO/MTP ulagichlari sonini, LGX yoki kasseta o‘lchamini, bitta- yoki ikki-kenglik formatini hamda rafga o‘rnatish yoki devorga o‘rnatish mosligini tasdiqlang. Agar modul panelga jismonan mos kelmasa, to'g'ri optik dizayn hali ham maydonda muvaffaqiyatsiz bo'ladi.

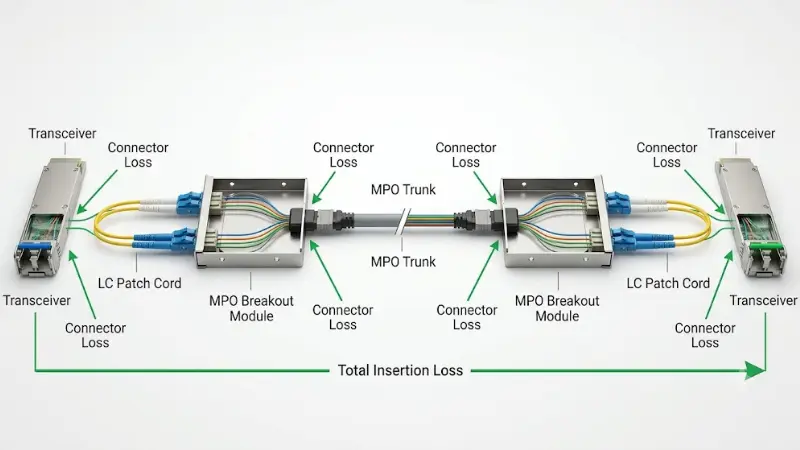

7. Qo'shishni yo'qotish va havola byudjeti
Har bir ulangan juftlik, ulanish va modul byudjetning bir qismini sarflaydi. Tuzilgan MPO kanali oddiy dupleks jumperga qaraganda ko'proq juft juftlarni qo'shadi, shuning uchun marj odamlar kutganidan tezroq yo'qoladi. Buni tekshirish uchun quyidagilarni qo‘shing: qabul qiluvchining ruxsat etilgan kanal yo‘qolishi, masofa bo‘yicha tolaning susayishi, har bir ulagich juftligi (odatda dB ning o‘ndan bir nechasi, past{2}}yo‘qotish darajasi uchun pastroq), modulning ulangan juftliklari, yamoq{3}}shnur yo‘qotishlari va xavfsizlik chegarasi. IEEE 802.3 PMD bandlari har bir interfeys uchun belgilaydigan qabul qiluvchi-uzatuvchining ko'rsatilgan kanalni kiritish yo'qolishi bilan umumiy miqdorni solishtiring. Chegara zich bo'lganda, kam{7}}yo'qotish moduli va yuqori{8}}sifatli magistral uni saqlab qoladi.

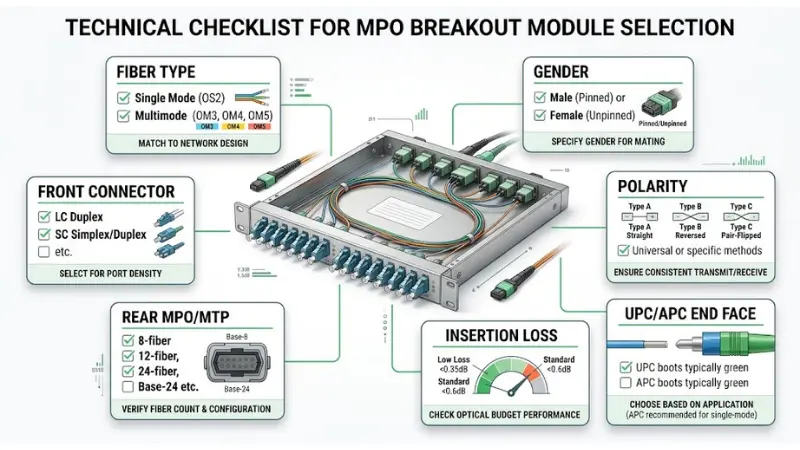

MPO Breakout moduli spetsifikatsiyasining nazorat roʻyxati
Buyurtma berishdan oldin buni bajaring. Har bir satr parametr, nima uchun muhimligi va u oldini oladigan xatodir.
| Talab | Nimani tekshirish kerak | Nima uchun bu muhim | Umumiy xato |
|---|---|---|---|
| Elyaf turi | Yagona-rejim yoki multimod (OM3/OM4) | Mos kelmaydigan tolalar aloqani buzadi yoki buzadi | SM va MMni bir kanalda aralashtirish |
| Old ulagich | LC yoki SC, dupleks yoki simpleks | Transceiver interfeysiga mos kelishi kerak | Butun-LC frontage uchun SC buyurtma qilish |
| Orqa ulagich | MPO yoki MTP, tolalar soni | Magistral mosligi va zichligini belgilaydi | SR4 optikasi uchun noto'g'ri tolalar soni |
| Jins | Erkak (qadamlangan) yoki ayol (o'chirilgan) | Ikkita bir xil{0}}jinsli ulagichlar birlasha olmaydi | Qavatlangan--magvatlangan yoki olib tashlangan-ga-bo'sh |
| Yakuniy yuz | UPC yoki APC | O'zaro-o'zaro aloqada bo'lmagan; daromadning yo'qolishiga ta'sir qiladi | UPCni APCga ulash |
| Polarlik | A, B, C yoki universal usul | Kanal bo'ylab TX ni RX ga tenglashtiradi | Aralashtirish usullari-yoʻlning oʻrtasida |
| Yo'qotish darajasi | Standart yoki past-yo'qotish | Koʻp{0}}ulagichli havolalarda chegarani saqlaydi | Qattiq byudjetda standart daraja |
| Shakl omili | LGX o'lchami, kengligi, paneli mosligi | Modul jismoniy o'rnatilishi kerak | Panelga mos kelmaydigan kasseta |
Oddiy konfiguratsiyaga misollar
Bular to'liq emas, aks ettiruvchidir, lekin ular tolalar soni va parchalanish uslubining haqiqiy interfeyslarga qanday mos kelishini ko'rsatadi.
- 40GBASE-SR4 (QSFP ):sakkiz multimodli tolalar. MPO{1}}to{2}}LC moduli 10G portlariga ulanish uchun magistralni LC ga ajratadi yoki massiv kassetasi uni to‘g‘ridan-to‘g‘ri boshqa QSFPga olib boradi+.
- 100GBASE-SR4 (QSFP28):sakkizta multimodli tolalar, to'rtta 25G havolalari. 8 tolali magistral va modul barcha tolalarni faol ushlab turadi.
- 400G yagona rejim-DR4:12-tolali APC MPO-da sakkizta bitta rejimli tolalar-, to'rtta 100G aloqani ajratib turadi. Bu erda APC talabiga e'tibor bering - UPC moduli bu yo'lga xizmat qilmaydi.
- Telekom va internet provayderlarini birlashtirish:ko'plab dupleks sxemalar ODF va transport moslamalari o'rtasida massiv magistrallariga birlashtirilgan, bu erda modullar ramkani o'qilishi mumkin.
Parallel optika mahalliy QSFP-to-QSFP bilan ishlayotganda,MTP-to-LC kassetasigapanel{0}}yon tomoni boʻlib, u oʻtishni ham toza, ham hujjatli qiladi.
MPO Breakout modulidan qachon foydalanmaslik kerak?
Modul to'g'ri bo'lgani kabi noto'g'ri tanlovdir:
- Qisqa, vaqtinchalik yoki laboratoriya havolalari.Chiqib ketish kabeli- oddiyroq va arzonroq, yorliqlash esa kichik hajmdagi-muammo.
- Qurilmani{0}}qurilmaga-to‘g‘ridan-to‘g‘ri ulash.Agar ikkita quti bir-biridan bir metr masofada joylashgan bo'lsa, fan{0}}chiqish yoki to'g'ridan-to'g'ri{1}}ulash moslamasi panelni butunlay chetlab o'tadi.
- Past zichlikli muhitlar-.Har bir raft uchun bir nechta havolalar ostida modulning etiketkasi va magistralni himoya qilish-foydalari xarajat yoki raf maydonini oqlamaydi.

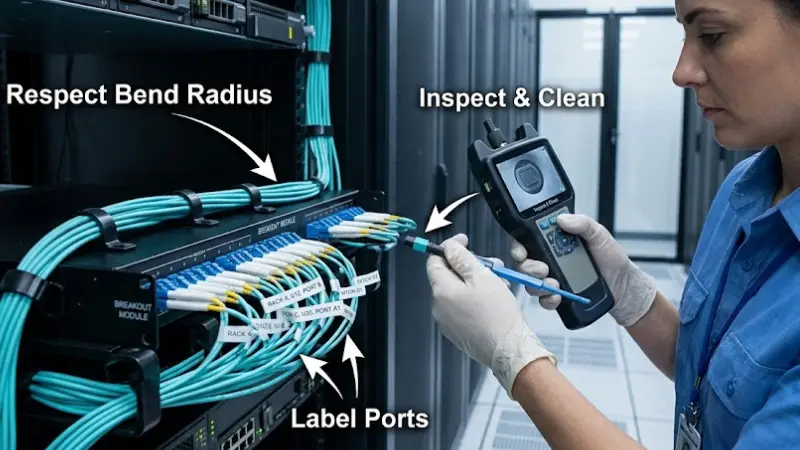

O'rnatish va kabellarni boshqarishning eng yaxshi amaliyotlari
Juftlashdan oldin har bir yuzni tekshiring va tozalang
Kontaminatsiya tola nosozliklarining asosiy sababidir va MPO ferrulida bir vaqtning o'zida ko'plab tolalar ifloslanadi. Belgilangan standartga muvofiq tekshiring va tozalang - tan olingan havolaIEC 61300-3-35, u oxirgi{0}}yuz tozaligi uchun oʻtish/qobiliyatsiz mezonlarini belgilaydi va uning soʻnggi nashrida MPO konnektorlariga xos koʻrsatmalar qoʻshiladi.
Ikkala uchini ham to'liq belgilang
Yozib olish moduli, panel joylashuvi, port raqami, magistral identifikatori va maqsad. To‘liq yorliqlar kelajakdagi xatoni bir soatlik kuzatuvdan ikki-daqiqalik tuzatishga aylantiradigan narsadir.
Burilish radiusini hurmat qiling
Kabellarni qattiq burmalarga majburlamang. Minimal egilish radiusini buzish darhol zaiflashuvni oshiradi va kabelning ishlash muddatini qisqartiradi.
Magistralni yolg'iz qoldiring
Old portlarga muntazam yamoqlarni bajaring. Har safar orqa qatorli ulagichni bezovta qilganingizda, siz chang, noto'g'ri joylashish va qo'shimcha yo'qotish xavfini tug'dirasiz.
O'rnatishdan keyin sinov va hujjat
Qo'shish yo'qolishi, uzluksizligi va qutbliligini tekshiring va muhim havolalar uchun natijalarni arxivlang. Birinchi o'rnatish - bu polarit yoki gender xatosini qo'lga olish uchun eng arzon vaqt.
Muammolarni bartaraf etish bo'yicha nazorat ro'yxati: MPO havolasi qachon paydo bo'lmaydi?
Agar havola qorong'i bo'lsa yoki toza o'rnatishdan keyin xatolik yuz bersa, optikaga shubha qilishdan oldin quyidagi tartibda ishlang:
- Yuz tozaligini-yakunlang.MPO qulfini ham, LC/SC old yuzlarini ham-tekshirib, tozalang.
- TX/RX va qutblilik.Qabul qilishning oxirigacha uzatilishini tasdiqlang; Qutblanish xatosi, hamma narsa jismonan mos bo'lganda, eng ko'p sababdir.
- Ulagich jinsi.Orqa MPOda mahkamlangan juftlarni olib tashlash uchun tasdiqlang.
- Yakun{0}}yuz turi.Yo'lning biron bir joyida UPC ni APC bilan bog'lamaganligingizni tekshiring.
- Elyaf turi va navi.Magistral, modul va jumperlar bo'ylab SM/MM muvofiqligini va OM darajasini tasdiqlang.
- Transceiver mosligi.Optikni tolaga, kirishga va tezligiga moslang.
- Byudjetni bog'lash.Yo'qotishni qayta-qo'shing; qattiq chegara va marginal ulagich juftligi sizni itarib yuborishi mumkin.
Narxni so'rashda nimani ta'minlash kerak?
Ko'pgina iqtiboslar kechikishlari narxlashdan emas, etishmayotgan parametrlardan kelib chiqadi. Bir yo‘lda aniq modul tavsiyasini olish uchun ularni birga yuboring:
- Elyaf rejimi va darajasi (SM yoki MM OM3/OM4)
- Old ulagich va hisoblash (LC/SC, dupleks/simpleks, portlar soni)
- Orqa MPO/MTP tolalar soni (8/12/16/24)
- MPO jinsi (erkak/mag'dalangan yoki ayol/o'chirilgan)
- Old va orqa uchun oxirgi yuz (UPC yoki APC).
- To'liq kanal uchun qutblanish usuli
- Yo'qotish darajasi (standart yoki past-yo'qotish) va har qanday havola-byudjet maqsadi
- Modul o'lchami va panel/qo'shimcha mos kelishi kerak
- Miqdor va u xizmat ko'rsatadigan dastur yoki qabul qiluvchi
Qisqa kanal diagrammasi ularning ko'pchiligiga birdaniga javob beradi. Bu tafsilotlar bilan siz mumkinkotirovka so'rashva konfiguratsiyani taxmin qilishdan ko'ra tasdiqlang.
TSS
MTP MPO bilan bir xilmi?
MTP MPO interfeysi asosida qurilgan oʻziga xos yuqori unumdorlik-ulagichdir, shuning uchun u MPO-mos keladi, lekin premium variant. Xarid qilishda har doim loyiha MPO, MTP yoki boshqasini talab qiladimi yoki yo'qligini tasdiqlang.
MPO sindirish moduli va MPO kassetasi o'rtasidagi farq nima?
Ular odatda bir xil ob'ekt bo'lib, ikki tomonlama ko'rib chiqiladi. "Kasseta" panelga o'rnatiladigan yopiq modulli shaklni tavsiflaydi; "Buzilish moduli" MPO/MTP tolalarini LC yoki SC ga ajratish funktsiyasini tavsiflaydi.
Bitta moduldan bitta-rejim va multimod uchun foydalanish mumkinmi?
Yo'q. Modul bir turdagi tolalar uchun qurilgan. Ko‘p rejimli modulni bitta rejimda havola yoki teskari-da ishlatish to‘g‘ri ishlamaydi.
Qaysi polaritni tanlashni qanday bilsam bo'ladi?
Butun kanal - qabul qiluvchilar, magistral, adapterlar, jumperlar va modulni - tekshiring va bitta usulni butun davomida izchil saqlang. Agar ishonchingiz komil bo'lmasa, buyurtma berishdan oldin etkazib beruvchingizga havola diagrammasini yuboring.
12-tolali MPO moduli menga nechta LC portini beradi?
Oltita LC dupleks portlari, chunki har bir dupleks havola ikkita toladan foydalanadi. 8-tolali modul to'rtta, 24-tolali modul esa o'n ikkita beradi.
Men erkak (qadamlangan) yoki ayol (o'chirilgan) MPO buyurtma berishim kerakmi?
Bu modul nimaga bog'lanishiga bog'liq: har bir juft juftlikning bir tomoni mahkamlangan, ikkinchisi esa olib tashlanishi kerak. Buyurtma berishdan oldin magistralning jinsini va u bog'langan adapterni tasdiqlang.
Qachon uzilish kabeli moduldan yaxshiroq?
Qisqa, vaqtinchalik, past-zichlikdagi yoki to'g'ridan-to'g'ri qurilma-to'g'ridan-to'g'ri{2}}qurilma havolalari uchun fan{3}}chiqish kabeli oddiyroq va arzonroq. Modullar markalash va magistral himoyasiga muhtoj bo'lgan doimiy, zich, tuzilgan yugurishlarda g'alaba qozonadi.
Agar mening LC portlarim UPC bo'lsa, menga MPO-da APC kerakmi?
Bu faqat LC portlariga emas, balki havolaning qaytarilishi{0}}yo'qotish talabiga va kanalning qolgan qismiga bog'liq. APC PON va ko'plab telekom yo'llari uchun talab qilinadi; so'nggi yuzni doimiy ravishda belgilang va hech qachon UPCni APC bilan bog'lamang.
MPO uzilish modullari faqat ma'lumotlar markazlari uchunmi?
Yoʻq. Ular, shuningdek, telekommunikatsiya xonalarida, ISP tarmoqlarida, markaziy ofislarda va korporativ magistrallarda - yuqori zichlikdagi tolalarni tartibga solish va kuzatish zarur boʻlgan-har qanday joyda qoʻllaniladi.
Narx uchun qanday ma'lumotlarni yuborishim kerak?
Elyaf rejimi va navi, oldingi ulagich va hisoblash, orqa tolalar soni, MPO jinsi, oxirgi yuz, qutblanish, yo'qotish darajasi, modul o'lchami, miqdor va dastur. Kanal diagrammasi uning ko'p qismini qamrab oladi.
Asosiy xulosalar
MPO uzilish moduli yuqori zichlikdagi MPO/MTP magistralini{0}}uyushgan LC yoki SC yamoqlariga aylantiradi, tirbandlikni kamaytiradi, magistralni himoya qiladi va 40G/100G/400G migratsiyasini osonlashtiradi. Muhim qaror port soni - emas, balki butun kanal bo'ylab tola turi, ulagich turi va jinsi, oxirgi yuzi, qutbliligi, yo'qotish darajasi va shakl faktoriga mos kelishidir. Avval ushbu parametrlarni aniqlang, ularni qabul qiluvchilar va magistrallar bilan tasdiqlang, modul bir marta o'rnatiladi va jim turadi.
