MPO uzilish kabeli bitta yuqori{0}}zichlikdagi ko‘p{1}}tolali konnektor fanini bir nechta alohida konnektorlarga, ko‘pincha LC dupleksga chiqarish imkonini beradi, shuning uchun parallel magistral aloqa alohida qabul qiluvchilar, panel portlari yoki dupleks uskunani oziqlantirishi mumkin. Bu 40G, 100G yoki 400G parallel portni tezlikni pastroq qurilmalarga ulashning-yoki MPO magistralini bir xil rafdagi dupleks uskunasiga ulashning eng keng tarqalgan usullaridan biridir.
Qiyin qismi ta'rif emas. Bu kanalning qolgan qismiga tolalar soni, qutblanish, jins, tolalar rejimi va parchalanish xaritasiga mos keladi. Kabel mukammal birlasha oladi va qutblanish yoki mahkamlash noto'g'ri bo'lsa, yorug'lik o'tkazmaydi. Ushbu qo'llanma tanlov va buyurtma bo'yicha ma'lumotnoma sifatida yozilgan: turlari nima, qutblilik va jinsni qanday o'qish kerak, qaysi konfiguratsiyalar qaysi qabul qiluvchilarga mos keladi va buyurtma berishdan oldin aniq nimani tasdiqlash kerak.
MPO uzilish kabeli nima?

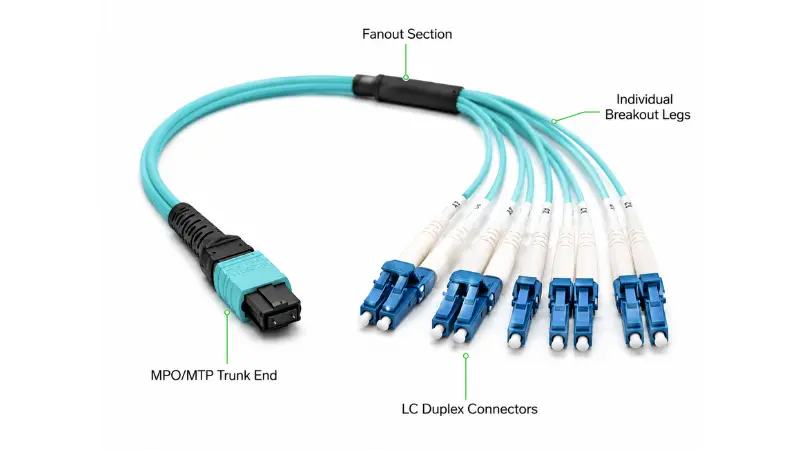

MPO uzilish kabeli, shuningdek, MPO fanouti yoki MTP/MPO jabduqlari deb ham ataladi, u zavod tomonidan to'xtatilgan-bir yig'ishdir.MPO ulagichimagistral uchida va ventilyatsiya qilingan chetida-bir nechta alohida ulagichlar. MPO uchi bitta ferrulda 8, 12, 16 yoki 24 ta tolalarni olib yuradi. Chiqib ketish uchi bu tolalarni alohida oyoqlarga, odatda LC dupleks juftlariga ajratadi, ammo eski yoki maxsus jihozlar uchun SC va FC versiyalari mavjud.
Klassik misol MPO dan LC ga uzilish kabeli: bitta MPO ulagichi tolalar soniga qarab to'rt, olti yoki o'n ikkita LC dupleks juftlikka tugaydi. Bu jismonan parallel portni alohida dupleks havolalarga aylantiradigan narsa.
MPO Breakout kabeli qanday ishlaydi?

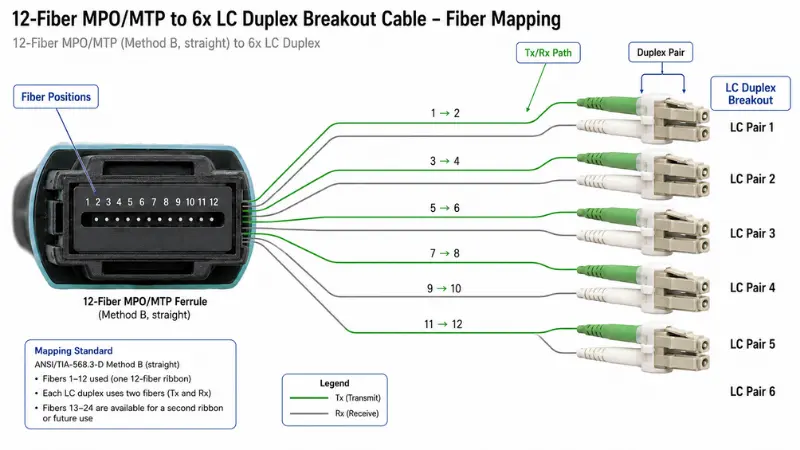

Yigʻma koʻp tolali ferrul ichidagi har bir tolaning joylashuvini -ajralish tomonidagi maʼlum bir oyoqqa koʻrsatadi. Xaritalash tolalar soni va qutblilik bilan boshqariladi va u kanalning ikkala uchidagi optika bilan kelishib olishi kerak.
MPO/MTP magistral tomoni
Bu yuqori{0}}zichlik. Ma'lumotlar markazining uzilishida 8{6}}tolali va 12-tolali konnektorlar eng keng tarqalgan bo'lib, 16-tolali va 24-tolalilar yuqori chiziqli optika va juda zich tuzatish uchun ishlatiladi. Ma'lumotlar jadvallarida siz "MPO" va "MTP" ni ko'rasiz. MPO - bu erda belgilangan umumiy interfeysUS Conec va boshqa ishlab chiqaruvchilar tomonidan IEC 61754-7, MTP esa US Conec kompaniyasining roʻyxatdan oʻtgan-savdo belgisi boʻlib, yuqori{1}}bir xil ulagichning yuqori unumdorligi boʻlib, u suzuvchi ferrullar va kamroq yoʻqotish uchun qattiqroq yoʻnaltiruvchi{2}}toleranslar bilan qurilgan. Ular to'liq o'zaro bog'liqdir, shuning uchun amaliy savol nishon emas, balki siz ko'rsatgan jins, qutblilik va darajadir. Agar terminologiya hali ham sizni chalg'itsa, bizning taqsimotimizMPO va MTP o'rtasidagi haqiqiy farqlaruni sodda tilda yoritadi.
Breakout (Fanout) tomoni
LC dupleksi uzilish oxirida ustunlik qiladi, chunki LC ko'pgina kalitlar, serverlar va qabul qiluvchilar uchun standart dupleks interfeysdir. Tolalar soni qancha dupleks oyoq olishingizni aniqlaydi:

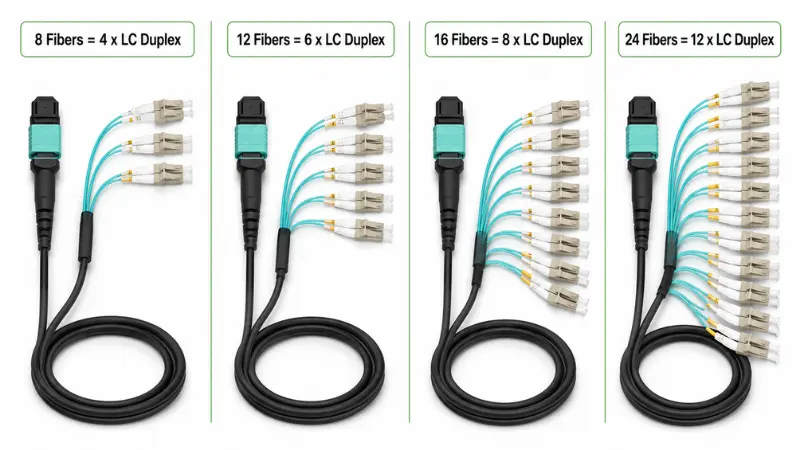

| MPO tolalari soni | Oddiy buzilish | Qaerga mos keladi |
|---|---|---|
| 8 ta tolalar | 4 x LC dupleks | 4 dupleks havola, to'liq tolali foydalanish (bo'sh tolalar yo'q) |
| 12 tolalar | 6 x LC dupleks yoki ba'zi SR4 havolalarida 4 ta bo'sh tolali 4 faol juftlik | Strukturaviy kabellar va 40G/100G SR4 uzilishi |
| 16 tolalar | 8 x LC dupleks | 400G-SR8 kabi 8-tarmoqli optika |
| 24 tolalar | 12 x LC dupleks | Yuqori{0}}zichlikdagi yamoq maydonlari (aniq etiketka kerak) |
Tx/Rx qutblanish yo'li
Har bir dupleks aloqasi bir tomondan uzatilishi va boshqa tomonida qabul qilinishi kerak. Parallel tizimda uzilish kabeli, magistral, adapterlar va yamoq simlarining har biri bu yo'lga hissa qo'shadi. Bir elementni orqaga torting va ulagichlar hali ham joylashadi, lekin optik yo'l buziladi. Shuning uchun A toifa, B toifa va C toifalari hech qachon bir-birini almashtirib bo'lmaydi va qutblilik har bir kabel uchun emas, balki kanal-darajasidagi qarordir. Bu haqda quyida kengaytiramiz.
MPO uzilish kabellarining turlari
"MPO breakout cable" - bu oila, bir qism emas. Bir xil ko'rinishdagi ikkita kabel butunlay boshqacha harakat qilishi mumkin. Birini aniqlashning amaliy usuli bu o'qlar bo'ylab yurishdir:
- Tolalar soni bo'yicha:8, 12, 16 yoki 24 tolalar. Bu birinchi qaror va u to'g'ridan-to'g'ri sizga qancha dupleks havolalar kerakligidan kelib chiqadi.
- Chiqib ketish ulagichi bo'yicha:LC dupleks standart hisoblanadi; SC va FC eski telekommunikatsiya va asboblarda paydo bo'ladi.
- Elyaf rejimi bo'yicha:qisqa masofalar uchun multimode (OM3, OM4, OM5) yoki uzoq masofalar uchun bir-rejim (OS2). Qarangko'p rejimli tolaga nisbatan bitta-rejimagar havola qaysi havolani talab qilishiga ishonchingiz komil bo'lmasa.
- Polarite bo'yicha:Kanalga mos keladigan A turi, B turi yoki C turi.
- MPO jinsi bo'yicha:mahkamlangan (erkak) yoki mahkamlanmagan (ayol).
- Ulagichni jilo bilan:UPC yoki APC. Yagona{1}}rejim MPO deyarli har doim APC; multimod odatda tekis kompyuterdir.
- Ko'ylagi va qurilishi bo'yicha:PVX, LSZH, ko'taruvchi yoki plenum; dumaloq bitta-ko'ylagi fanout va alohida kurtkali oyoqlar; standart yoki zirhli.
- Yo'qotish darajasi bo'yicha:standart{0}}yo'qotish yoki past-yo'qotish konnektorlari, bu quvvat byudjeti kam bo'lganda muhim.
Yetkazib beruvchi nuqtai nazaridan: spetsifikatsiyani kabel katalogidan emas, qabul qiluvchining ma'lumotlar varag'idan va u joylashgan paneldan boshlang. Biz ko'rgan deyarli har bir noto'g'ri buyurtma birinchi navbatda qism raqamini tanlash va kanalni unga moslashtirish-dan kelib chiqadi.

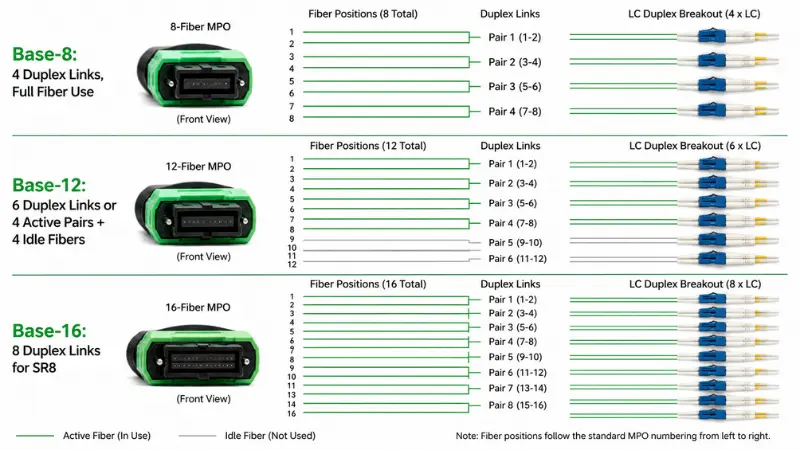

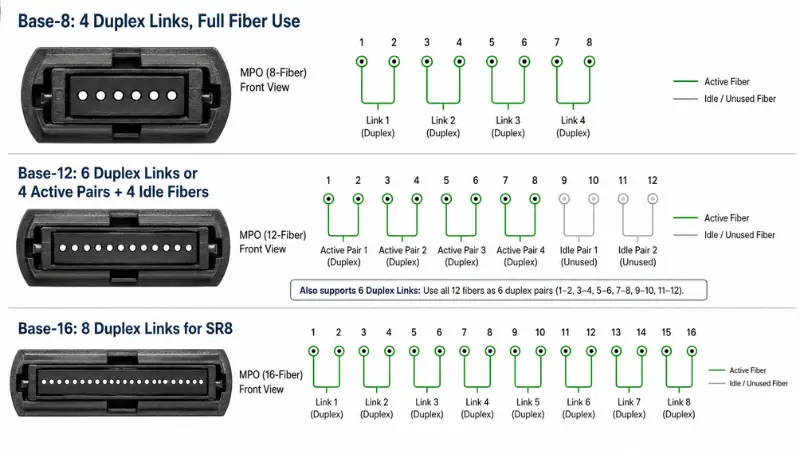

Baza-8 va Baza-12 va Baza-16
Bu ikkinchi{0}}darajadagi savol boʻlib, unga tolalar sonining oʻzi javob bermaydi va bu yerda koʻp “kelajakni tekshirish”-xato boʻladi. "Asosiy" raqam kabel atrofida qurilgan tolali o'sishdir.
| Tizim | Parallel optika uchun tolali foydalanish | Eng yaxshi mos keladi |
|---|---|---|
| Baza-8 | 4 qatorli optika uchun 100% foydalanish (8 tolali=4 dupleks) | 40G-SR4, 100G-SR4, 400G-boʻsh tolalarsiz DR4 uzilishi |
| Baza - 12 | 12 tolali MPO ustidagi SR4 uchun 12 ta toladan faqat 8 tasi trafikni tashiydi | Eski oʻrnatishlar va 12-tolali dupleks trunklar (6 x LC) |
| Baza-16 | 8 qatorli optika uchun 100% foydalanish (16 tolali=8 dupleks) | 400G-SR8 va 800Gga oʻtish yoʻli |
Ko'pincha o'tkazib yuboriladigan nuqta: 40G yoki 100G SR4 kanali uchun ishlatiladigan 12{6}}tolali MPO to'rtta tolani qorong'i qiladi. Bu nuqson emas, lekin bu shuni anglatadiki, Base-8 sinishi odatda to'rt qatorli uzilish uchun tozaroq va tejamkorroq tanlovdir, Base-12 esa magistralda oltita dupleks aloqasi bo'lganda mantiqiy bo'ladi. Bularning barchasi ortidagi Ethernet stavkalari va qatorlar soni bilan belgilanadiIEEE 802.3 ishchi guruhi(802.3ba da 40G/100G parallel optika, 802.3bs da 200G/400G).
A turi va B turi va C tipidagi qutblilik
Polarit - bu yangi o'rnatilgan MPO havolasi ishlamasligining eng keng tarqalgan sababi. Uchta klassik usul magistralning qanday simli bo'lishi va qaysi yamoq simlari yo'lni to'ldirishi bilan farqlanadi.
| Usul | Magistral turi | Massiv adapteri | Dupleks yamoq kabellari | Eslatmalar |
|---|---|---|---|---|
| A usuli | A turi, toʻgʻridan-toʻgʻri-oʻtish | -yuqoriga{1}}pastga tugmani bosing | Bir uchida A-to-B, ikkinchi tomondan A-to-A | Moslashuvchan, lekin ikkita yamoq turi-shnur kerak |
| B usuli | B turi, teskari | Yuqoriga-yuqoriga- kalit | Ikkala uchida A-to-B | Yagona patch-shnur turi; parallel optika uchun keng qo'llaniladi |
| Usul C | C toifasi, -aylantirilgan magistralni juftlang | -yuqoriga{1}}pastga tugmani bosing | Ikkala uchida A-to-B | Bagajning ichida ishlov beriladigan burilishlar; eski dupleks uchun umumiy |
Amalda qanday tanlash kerak: butun o'rnatish uchun bitta usulni tanlang va uni oxirigacha izchil saqlang. Parallel{1}}optik uzilishlar uchun B usuli eng keng tarqalgan, chunki u bitta patch-shnur turidan foydalanadi va tasodifiy uzatish-uchun-ulanishni oldini oladi. TheANSI/TIA-568.3-E standartiA, B va C usullarini rasmiylashtiradi va 2022-yilda qayta koʻrib chiqilganidan beri ikkita “universal” usullarni (U1 va U2) qoʻshadi, ular sizga -B tipidagi magistralning ikkala uchida bir xil modul va simlardan foydalanish imkonini beradi. Agar dizayningiz kassetalar atrofida qurilgan bo'lsa, aralashtirish sxemalarini emas, balki kasseta tizimi belgilaydigan polarit sxemasiga amal qiling. Massiv ulanishining dupleksga qarshi joylashuvi haqida ma'lumot olish uchun bizning qo'llanmamizga qarangYuqori zichlikdagi kabellarda LC va MTP/MPO.-.

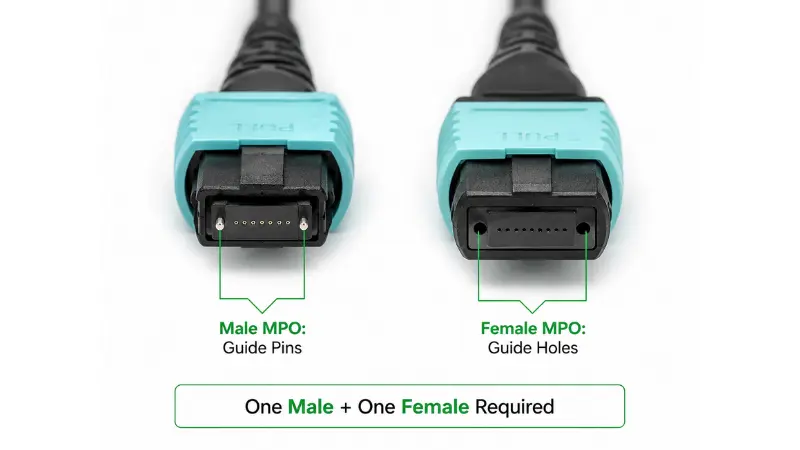

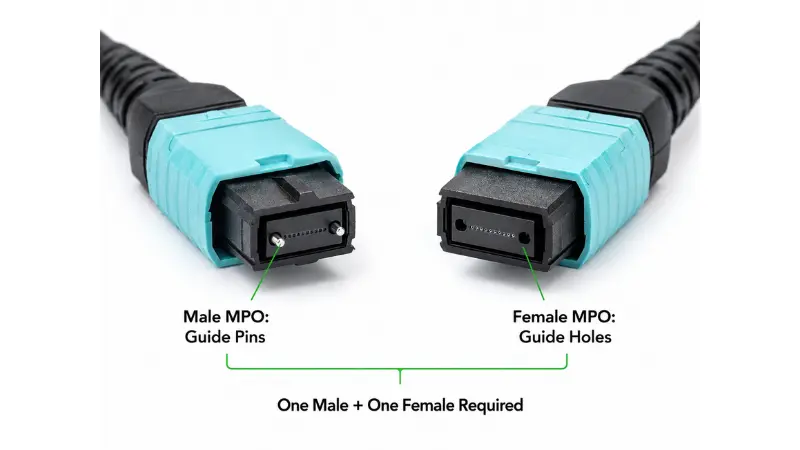

MPO erkak va ayol: qanday tanlash mumkin?
MPO jinsi ferruldagi hidoyat pinlari haqida. Pinli (erkak) ulagichda ikkita metall pin bor; mahkamlanmagan (ayol) ulagichning mos keladigan teshiklari mavjud. Qoida mutlaq: har bir juftlik bitta mahkamlangan va bitta bog'lanmagan bo'lishi kerak. Ikki pinli konnektor jismonan qarama-qarshi bo'lib, pinlarni ezib tashlashi yoki ferrulni sindirishi mumkin; ikkita o'chirilgan konnektorda ularni tekislash uchun hech narsa yo'q va to'g'ri joylashmaydi.
Odatiy uzilishni joylashtirishda parallel{0}}optik qabul qiluvchi portlar odatda ajratiladi, shuning uchun qabul qiluvchiga ulanadigan MPO oyog'i odatda mahkamlanadi. Boshqa tomondan, jins adapterga, kassetaga yoki u bilan bog'langan magistralga bog'liq. Har doim qabul qiluvchi port jinsini uning ma'lumotlar jadvaliga nisbatan tasdiqlang va siz taqdim etgan jinsni tekshiringMPO/MTP adapterlarikabel jinsini tuzatishdan oldin. Bu bitta parametr ham o'lik aloqalarni, ham jismoniy shikastlanishni oldini oladi.

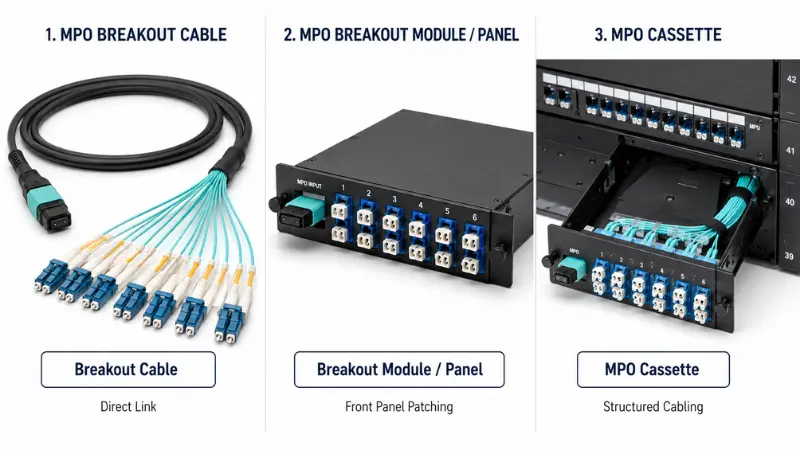

MPO uzilish kabeli va modul va kassetali
Bu uchtasi bir-biriga bog'liq, ammo turli muammolarni hal qiladi. Tanlov havola qanchalik tuzilgan va saqlanishi kerakligiga bog'liq.
| Variant | Bu nima | uchun eng yaxshisi | Asosiy afzallik |
|---|---|---|---|
| Chiqib ketish kabeli | Bitta MPO/MTP to'g'ridan-to'g'ri LC, SC yoki FC oyoqlariga ishlaydi | Xuddi shu{0}}rack uskunasi havolalari, tezkor joylashtirish | Oddiy, joy-tejamkor, eng kam ulanish nuqtalari |
| Breakout moduli / paneli | MPO kiritishni qabul qiluvchi va old tomondan LC/SC portlarini taqdim qiluvchi modul | Inter-rack havolalari va tartiblangan yamoq maydonlari | Old panel-yamoqlar, etiketkalar, oson parvarishlash |
| MPO kassetasi | MPO magistrallarini dupleksga aylantiruvchi yamoq paneli ichidagi modulli kasseta | Strukturaviy, kengaytiriladigan kabellar | Toza harakatlar, qo'shimchalar va o'zgarishlar |
Marshrut qisqa bo'lsa va ulanish to'g'ridan-to'g'ri bo'lsa, bo'shashgan fanoutdan foydalaning. Havola raftlarni kesib o'tgandan so'ng yoki tez-tez o'zgarishlarni ko'rsa, anMPO kassetasiyoki panel odatda oson muammolarni bartaraf etish va etiketlashda o'zini to'laydi.
Umumiy ilovalar

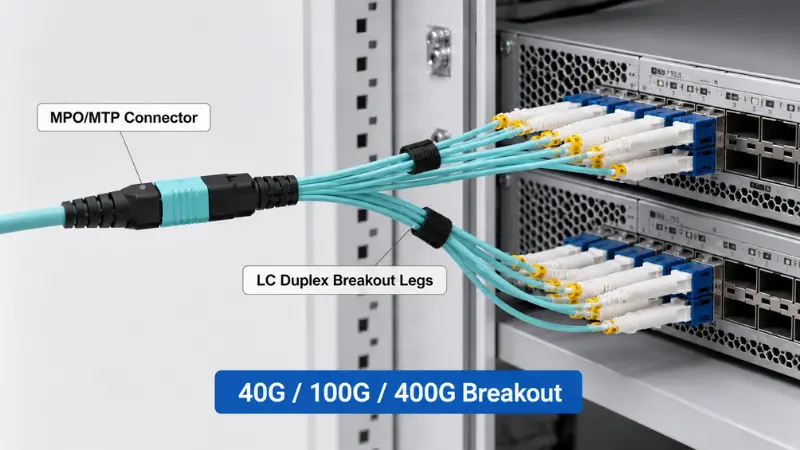

40G dan 4x10G gacha uzilish
40G QSFP+ SR4 porti sakkizta tolalar orqali to‘rtta 10G yo‘lakni o‘tkazadi. Kommutator va optika uzilish rejimini qo‘llab-quvvatlasa, MPO{5}}to{6}}LC yig‘ilishi uni to‘rtta mustaqil 10G-SR dupleks havolalariga ajratadi. Bu odamlar uzilish kabellarini sotib olishlarining eng keng tarqalgan sabablaridan biridir.
100G dan 4x25G gacha uzilish
100G QSFP28 SR4 porti xuddi shunday ishlaydi, sakkizta tolalar orqali to'rtta 25G aloqaga bo'linadi. Bu yerda toʻgʻri rejim va bahoni tanlash muhim, chunki har{5}}boʻlak byudjeti qattiqroq; bizning yurishimiz davom etmoqda100G kabelni qanday tanlash keraksavdoga-o'tadi.
400G: Breakout qayerda sodir bo'ladi va qo'llanilmaydi
400G - bu "hamma narsa uchun MPO buzilishi" taxmini muvaffaqiyatsizlikka uchragan joy. Bu butunlay qabul qiluvchi interfeysga bog'liq:
- 400G-DR48 ta bitta rejimli tolalardan (toʻrtta 100G yoʻlak)-foydalanadi va Base-8 MPO orqali 4 x 100G gacha toza chiqadi.
- 400G-SR8Base-16 MPO da 16 ta multimodli tolalardan (sakkizta 50G chiziq) foydalanadi va 8 x 50G yoki 2 x 200G gacha chiqishi mumkin.
- 400G-FR4 va LR4Bular bitta LC jufti ustida toʻlqin uzunligini multiplekslashdan foydalanadigan dupleks-rejimli interfeyslardir. Ular parallel tolalardan foydalanmaydilar, shuning uchun MPO uzilish kabeli umuman qo'llanilmaydi.
Shunday qilib, har qanday 400G uzilishni tanlashdan oldin, avval optik modul spetsifikatsiyasini o'qing. Form faktor (QSFP-DD, OSFP) sizga tolali xaritani bildirmaydi; interfeys turi shunday qiladi.
Ushbu kabellar qayerda ko'rinadi?
MPO sindirish moslamalari uchun odatiy uylarga umurtqali{0}}barg mato,-serverga-oʻtish, saqlash tarmoqlari, oʻzaro{3}}bogʻlanish maydonlari, telekom xonalari, kampus magistrallari va zich patch panellar kiradi.
Umumiy konfiguratsiyaga misollar
Bular ko'pchilik loyihalar buyurtma qiladigan konfiguratsiyalar, har biriga mos keladigan mahsulotlar:
| Konfiguratsiya | Umumiy foydalanish | Eslatmalar |
|---|---|---|
| 8-tolali MTP dan 4x LC dupleksga | 40G / 100G SR4 uzilishi | Baza-8, to'liq toladan foydalanish, bo'sh iplar yo'q |
| 12-tolali MPO dan 6x LC dupleksga | Strukturaviy kabellar va dupleks magistrallar | SR4 havolalari uchun 12 ta toladan 4 tasi qorong'i bo'lib qolishi mumkin |
| FC/APC jabduqlar uchun 24-tolali MTP | Yuqori{0}}zichlikdagi yagona{1}}rejimli tuzatish | APC jilosi va aniq oyoq yorlig'i sxemasini tasdiqlang |
MPO uzilish kabelidan qachon foydalanmaslik kerak?
Bo'shashgan fanout quyidagi hollarda noto'g'ri vositadir:
- Bog'lanish raflar yoki xonalar o'rtasida ishlaydi va muntazam harakatlar, qo'shimchalar va o'zgarishlarni ko'radi. Magistral plyus kasseta yoki panel toza va parvarish qilish osonroq.
- Operatsion xodimlar uchun-old panelni tuzatish va mustahkam etiketka kerak.
- Port uzilish rejimini qo‘llab-quvvatlamaydi yoki interfeysi dupleks turi, masalan, 400G-FR4, uning uzilishi uchun parallel tolalar yo‘q.
- Dizayn bitta{0}}rejim va multimodni bir kanalda aralashtirib yuboradi, bunga ruxsat berilmaydi.
- Quvvat byudjeti allaqachon cheklangan va qo'shimcha konnektor juftlari to'plami chekkaga tushadi.
Buyurtma berishdan oldin tasdiqlash uchun asosiy xususiyatlar
Ko'pgina dala nosozliklari ulardan birining noto'g'ri ekanligi bilan bog'liq. Har birini faqat kabelga emas, balki kanalga qarshi tasdiqlang.
- Elyaflar soni.Buni sizga kerak boʻlgan dupleks havolalar sonidan oling: 8{4}}tolaga toʻrtta, 12-tolaga oltita, 24-tolaga oʻn ikkita. Haddan tashqari sotib olish zichligiga "har holda" qarshi turing.
- Polarlik.Butun yo'l bo'ylab A, B yoki C turini qulflang: qabul qiluvchilar, magistrallar, kassetalar va yamoq simlari.
- Ulagich turi va jinsi.MPO yoki MTP; har bir uchi mahkamlangan yoki ochilgan; kalit yo'nalishi; Chiqib ketish tomonida LC/SC/FC; UPC yoki APC.
- Elyaf rejimi.Optikani moslashtiring. Qisqa multimodli kirish uchun OM3/OM4, masofa uchun OS2 yagona-rejimi. Agar siz baholarni tortayotgan bo'lsangiz, bizning eslatmalarimizOM1 dan OM5 multimodegachakirish chegaralarini belgilang.
- Ko'ylagi va qurilish.Atrof-muhitga mos keladigan PVX, LSZH, ko'taruvchi yoki plenum, shuningdek, diametri, egilish radiusi va oyoqlarga individual ko'ylagi yoki zirh kerakmi.
- Chiqib ketish uzunligi va yorliqlash.Ulagichga -ulanish-ning uzunligi rafga mos kelishi kerak; juda qisqa marshrutni chimchilaydi, juda uzun uni chalkashtirib yuboradi. Har bir oyoq sizning port xaritangizga belgilanishi kerak.
- Qo'shish yo'qolishi va sinov hisoboti.Yuqori{0}}tezkor havolalar uchun kam yoʻqotish{1}}konnektorlar byudjetni himoya qiladi. Bizning tushuntiruvchimiztolali patch shnurlarida kiritish yo'qolishibir nechta ulagich juftlari yig'ilganda dB ning o'ndan bir qismi nima uchun muhimligini ko'rsatadi.
Maxsus MPO uzilish kabellari uchun RFQ nazorat ro'yxati
Narx soʻrovini yuborganingizda, shu jumladan, roʻyxatning oldingi qismi koʻpchilikni oldinga va orqaga-oʻchirib tashlaydi va qayta ishlashning oldini oladi:
Loyiha buyurtmalari uchun etkazib beruvchidan har bir oyog'ini raf tartibiga ko'ra belgilashni va ishlab chiqarishdan oldin simlar diagrammasi bilan mahkamlash va qutblanishni tasdiqlashni so'rang. Siz .. qila olasiz; siz ... mumkinbizga havola ma'lumotlaringizni yuboringva biz ushbu nazorat ro'yxatiga qarshi konfiguratsiyani qaytaramiz.
Sinov hisoboti nimani o'z ichiga olishi kerak?
To'liq yig'ish uchun zavod sinovi hisoboti kamida quyidagilarni o'z ichiga olishi kerak:
- Har bir ulagichga yoki har bir tolaga qo'shish yo'qolishi, siz buyurtma qilgan darajaga nisbatan
- Qaytarilish yo'qolishi, ayniqsa APC va bir-rejimli yig'ilishlar uchun
- Tx/Rx yo'lini tasdiqlovchi qutblilikni tekshirish yoki simli xarita
- Yakuniy{0}}yuz tekshiruvi natijalari (IEC 61300-3-35 qabul qilish mezonlari umumiy havola hisoblanadi)
- Elyaf turi, ulagich turi va jilo
- Yig'ish uzunligi va kuzatuv uchun seriya raqami
5 bosqichli tanlov nazorat ro'yxati
- Qadam 1 - Havolani aniqlang.40G dan 4x10G gacha, 100G dan 4x25G gacha, panel uzilishi,-serverga-o‘tishmi yoki o‘zaro{8}}ulanishmi? Ikki tomonlama havolalar sonini yozing.
- 2 --qadam Uskuna interfeysini oʻqing.Ma'lumotlar varag'idan port uzilish rejimini qo'llab-quvvatlashini va interfeys qanday tolali xaritadan foydalanishini tasdiqlang.
- 3 --qadam Tolalar soni va bazani oʻrnating.Baza-8/12/16 ni bo'laklar soniga moslang, shunda siz tolalarni bog'lamaysiz yoki ortiqcha pul to'lamaysiz.
- 4 --qadam Qutblilik va jinsni tuzating.Butun kanal uchun usulni va har bir uchi uchun mahkamlangan/ochilmagan jinsni tanlang.
- 5 --qadam Jismoniy tafsilotlarni yakunlang.Elyaf rejimi, jilo, ko'ylagi, umumiy va uzilish uzunligi, etiketka va sinov hisoboti.
Umumiy xatolardan qochish kerakmi?
- Barcha uzilish kabellariga bir xil munosabatda bo'lish.Shunga o'xshash ko'rinish turli xil qutblanish, hisoblash, mahkamlash va xaritalashni yashiradi. Har safar qism spetsifikatsiyasini o'qing.
- O'rnatish kunigacha polaritni qoldiring.Keyinchalik tuzatish simlarni, adapterlarni yoki butun kabellarni almashtirishni anglatishi mumkin. Buyurtma berishdan oldin uni loyihalashtiring.
- UPCni APC bilan ulash.Ularning uchi{0}}yuz geometriyasi har xil va ular hech qachon birlashtirilmasligi kerak; bizning eslatmamizKompyuter, UPC va APC oxirgi-yuzlarinima uchun ularni aralashtirish havolani yomonlashtirishi yoki zarar etkazishini tushuntiradi.
- Mos kelmaydigan tola rejimi.Yagona{0}}rejim va ko‘p rejim bir-birini almashtirib bo‘lmaydi; kabelni optikaga va masofaga moslashtiring.
- Tozalash va tekshirishni o'tkazib yuborish.Bitta ifloslangan MPO ferrul bir vaqtning o'zida bir nechta kanallarni buzadi. To'g'ri amal qilingtolali ulagichlarni tozalash va tekshirishhar bir juftlashdan oldin, ayniqsa yuqori{0}}tezkor havolalarda.
TSS
MPO va MTP o'rtasidagi farq nima?
MPO umumiy multi{0}}tolali ulagich standartidir. MTP — US Conec kompaniyasining MPO konnektorining yuqori aniqlikdagi versiyasidir. Ular bir-biriga mos keladi, shuning uchun ism haqida tashvishlanmasdan, jinsi, qutbliligi va darajasini tasdiqlang.
MPO to LC uzilish kabeli nima?
Bu magistral uchida bitta MPO/MTP ulagichi va boshqa tomonida bir nechta LC ulagichlari bo'lgan yig'ilish bo'lib, parallel kanalni 4 x 10G yoki 4 x 25G kabi alohida dupleks aloqalarga bo'lish uchun ishlatiladi.
Chiqib ketish kabeli va MPO magistral kabeli o'rtasidagi farq nima?
Magistral kabelning ikkala uchida MPO/MTP ulagichlari mavjud va u kasseta yoki modul orqali dupleksga o'tish uchun mo'ljallangan. Chiqib ketish kabeli to'g'ridan-to'g'ri alohida konnektorlarga aylanadi, panel kerak emas.
B tipidagi MPO uzilish kabeli nima?
B turi teskari (tugmacha{0}}yuqoriga-) qutblanishni bildiradi. U parallel optika uchun keng qo'llaniladi, chunki u bitta yamoq turiga-shnur beradi va xatolarni-o'tkazish-imkoniyatini kamaytiradi.
MPO uzilish kabellariga erkak yoki ayol ulagichlar kerakmi?
Har bir juft juftlik bitta mahkamlangan (erkak) va bitta mahkamlanmagan (ayol) bo'lishi kerak. Kabelning to'g'ri jinsi qabul qiluvchi port va u mos keladigan adapter yoki kassetaga bog'liq, shuning uchun buyurtma berishdan oldin ikkalasini ham tasdiqlang.
Base-8 va Base-12 MPO buzilishi nima?
Baza-8 tolali sakkizta-qo‘shimchadan foydalanadi va to‘rtta chiziqli optika-tolali tolalardan to‘liq foydalanadi. Baza-12 o‘n ikkitadan foydalanadi va SR4 havolasida to‘rtta tolani qorong‘i qoldirishi mumkin. Baza-8 odatda to'rt qatorli sindirish uchun toza bo'ladi; Base-12 mahalliy oltita dupleks magistrallarga mos keladi.
MPO uzilish kabellari 400G ni qo'llab-quvvatlay oladimi?
Ular DR4 (8 tola) va SR8 (16 tola) kabi 400G tizimlarining bir qismi bo'lishi mumkin, ammo FR4 va LR4 kabi dupleks interfeyslar parallel tolalardan foydalanmaydi va ularni ajratib bo'lmaydi. Avval optik modul spetsifikatsiyasini tekshiring.
Narx uchun qanday ma'lumotlarni taqdim etishim kerak?
Ma'lumot uzatish tezligi, qabul qiluvchi turi, tolalar rejimi, tolalar soni va Baza, ulagich turi va jilo, MPO jinsi, qutblanish usuli, umumiy va uzilish uzunligi, ko'ylagi reytingi va sizga kerak bo'lgan sinov hisoboti.
Asosiy xulosalar
MPO uzilish kabeli parallel portni alohida dupleks havolalarga aylantirishning eng to'g'ridan-to'g'ri yo'lidir, ammo ulagich eng oson qismdir. Bog'lanish tolalar soni, asosiy turi, qutbliligi, jinsi, tolalar rejimi va parchalanish xaritasida ishlaydi yoki muvaffaqiyatsiz bo'ladi, bularning barchasi butun kanal bo'ylab kelishilishi kerak. Ularni kanal{2}}darajasi dizayni sifatida belgilang, konfiguratsiyani haqiqiy qabul qiluvchi interfeysga moslang va ishlab chiqarishdan oldin qutblilik, pinlash va sinov hisobotini tasdiqlang. Inter-rack yoki tez-tez o'zgartiriladigan havolalar uchun kasseta yoki panelni bo'shashmasdan torting. Port tezligi, tolalar soni, qutbliligi va jinsi aniqlangan holda, etkazib beruvchi to'g'ri yig'ishni tez va kamroq o'rnatish xavfi bilan aylantirishi mumkin.
