Bir daqiqada qaror
Aksariyat standart ODFlar, tugatish qutilari va past-to-oʻrta{2}}sonli yagona-tolali biriktirish uchun,250um va 900um tolali pigtailqaror 900µm dan boshlanishi kerak. Ulagich va marshrutlash maydoni atrofida ishlov berish osonroq. Birikish-kasseta zichligi, massa-fusion joylashuvi yoki cheklangan marshrut maydoni cheklovchi omilga aylanganda, odatda 250 mikron yaxshi boshlanish nuqtasidir.
Bufer diametri optik daraja emas, balki mexanik qurilish tanlovidir. 900 mkm tolali pigtail 250 mkm tolali tolaga qaraganda kamroq qo'shilish yo'qotilishini keltirib chiqarmaydi va 250 mikron tolasi ingichka bo'lgani uchun optik jihatdan past emas.
Bu muhandislik savolini o'zgartiradi. Qaysi diametr yaxshiroq ishlashini so'rashning o'rniga, qaysi tolali taqdimot taglikka mos kelishini, ishlov berish jarayonini, ulash usulini va o'rnatishda mavjud bo'lgan mexanik himoyani so'rang.

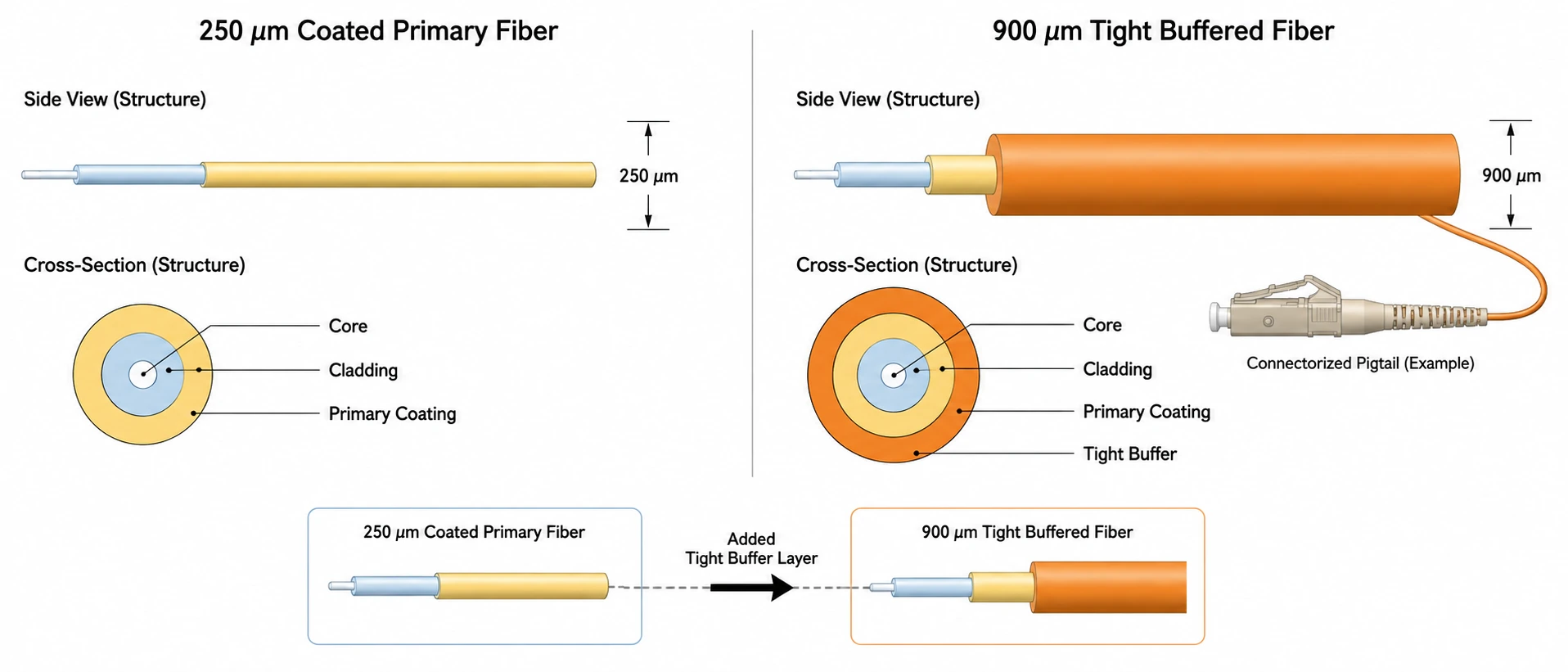

250 mikron va 900 mikron aslida qanday o'lchov
Oddiy telekom{0}rejimli tolani quyidagicha soddalashtirish mumkin:
~9µm yadro → 125µm qoplama → ~250µm asosiy qoplama → ixtiyoriy ~900µm bufer
250 mikron o'lchami odatda qoplangan optik tolaga tegishli. 900 µm konstruksiya bu qoplangan tola atrofida yana bir himoya qatlamini qo'shadi. Asosiy optik tola hali ham bir xil tolali bo'lishi mumkin.
Shuning uchun umumiy qidiruv iborasi250um bo'sh trubka va 900um tor bufermalaka talab qiladi. 250 mkm qoplamali tola ko'pincha bo'shashgan -trubka kabellari ichida, 900 mkm zich{4}}buferlangan tola esa ichki makon o'rnatish moslamalarida keng tarqalgan. Biroq, diametrning o'zi to'liq kabel qurilishini aniqlamaydi.
Bir qarashda 250µm va 900µm Pigtail konstruksiyalari
| Muhandislik omili | 250 mikron tolali pigtail | 900 mikron tolali pigtail |
|---|---|---|
| Optik oyna | Xuddi shu SM/MM tola turidan foydalanishi mumkin | Xuddi shu SM/MM tola turidan foydalanishi mumkin |
| Qoplama diametri | Odatda 125 mikron | Odatda 125 mikron |
| Tashqi taqdimot | Birlamchi qoplangan tola | Qoplangan tolalar atrofida qo'shimcha tampon |
| Ishlov berish | Yana nozik | Shaxsiy ishlov berish osonroq |
| Mexanik himoya | Tovoqlar/qozonlarga ko'proq tayanadi | Marshrutlash va tayyorlash vaqtida yaxshiroq himoya |
| Tovoqlar zichligi | Yuqori | Pastroq |
| Ish jarayonini olib tashlash | Olib tashlash uchun kamroq material | Bufer qurilishiga kuchli bog'liq |
| Yuqori tolali{0}}kasseta | Ko'pincha foydali | Keraksiz marshrut hajmini iste'mol qilishi mumkin |
| Ommaviy sintez/lenta ish oqimi | Ko'p zich arxitekturalar bilan yaxshiroq moslashtirilgan | Odatda kamroq jozibali |
| Standart ODFni tugatish | Foydalanishga yaroqli, lekin himoya qilish uchun mo'ljallangan bo'lishi kerak | Odatda amaliy standart |
Xom geometrik farq dastlab taklif qilingan diametrlardan kattaroqdir. Agar ikkita dumaloq konstruksiya faqat diametr bo‘yicha solishtirilsa, ularning kesma maydonlari diametrning kvadratiga teng-masshtablanadi:
(900 / 250)² ≈ 12.96
Bu laganda 250 mikron tolalarni 13 barobar ko'p sig'dira oladi degani emas. Bog'lanish yenglari, egilish talablari, bo'sh halqalar, ushlagichlar va tolali o'tish joylari ham joyni iste'mol qiladi. Hisoblash nega 250 mkmlik marshrutlash qismlarini 900 mkm bo'laklarga almashtirish yuqori-yog'ochga diametrdagi raqamlardan ko'ra ko'proq ta'sir qilishi mumkinligini tushuntiradi.
Bufer hajmi sizning optik ishlashingizni belgilamaydi
Bufer diametri kiritish yo'qotilishini aniqlamaydi. Termoyadroviy biriktirish vaqtida tegishli optik interfeys tayyorlangan shisha tola hisoblanadi. Qoplama yoki tampon ajraladigan tolalar hizalanmasidan va eritilishidan oldin qo'shilish hududidan chiqariladi.
Optik tolali aloqa assotsiatsiyasi odatda bir-modda termoyadroviy-bog'lanish yo'qotilishini tavsiflaydi0,1 dB yoki undan kam. Yuqori yo'qotish ifloslanish yoki nomukammal ulanish kabi muammolarni ko'rsatishi mumkin. Bu 900 mkmlik bufer yorug'likni 250 mkm qoplamaga qaraganda yaxshiroq o'tkazishiga dalil emas, balki ulanish sifati muammosi bo'lib qolmoqda. (Optik tolali assotsiatsiya)
"Kamroq yo'qotish uchun 900µm" ni muhim RFQ spetsifikatsiyasi sifatida qabul qilmang.
Buning o'rniga, birlashtirilayotgan optik tolalar mos kelishini tasdiqlang. Elyaf turi va, agar kerak bo'lsa, rejim{1}}maydon xususiyatlari buferning tashqi diametridan ancha muhimroqdir. Kengroq tayyorgarlik konteksti bizning maqolamizda yoritilgantolali kabelni tugatish usullari qo'llanmasi.

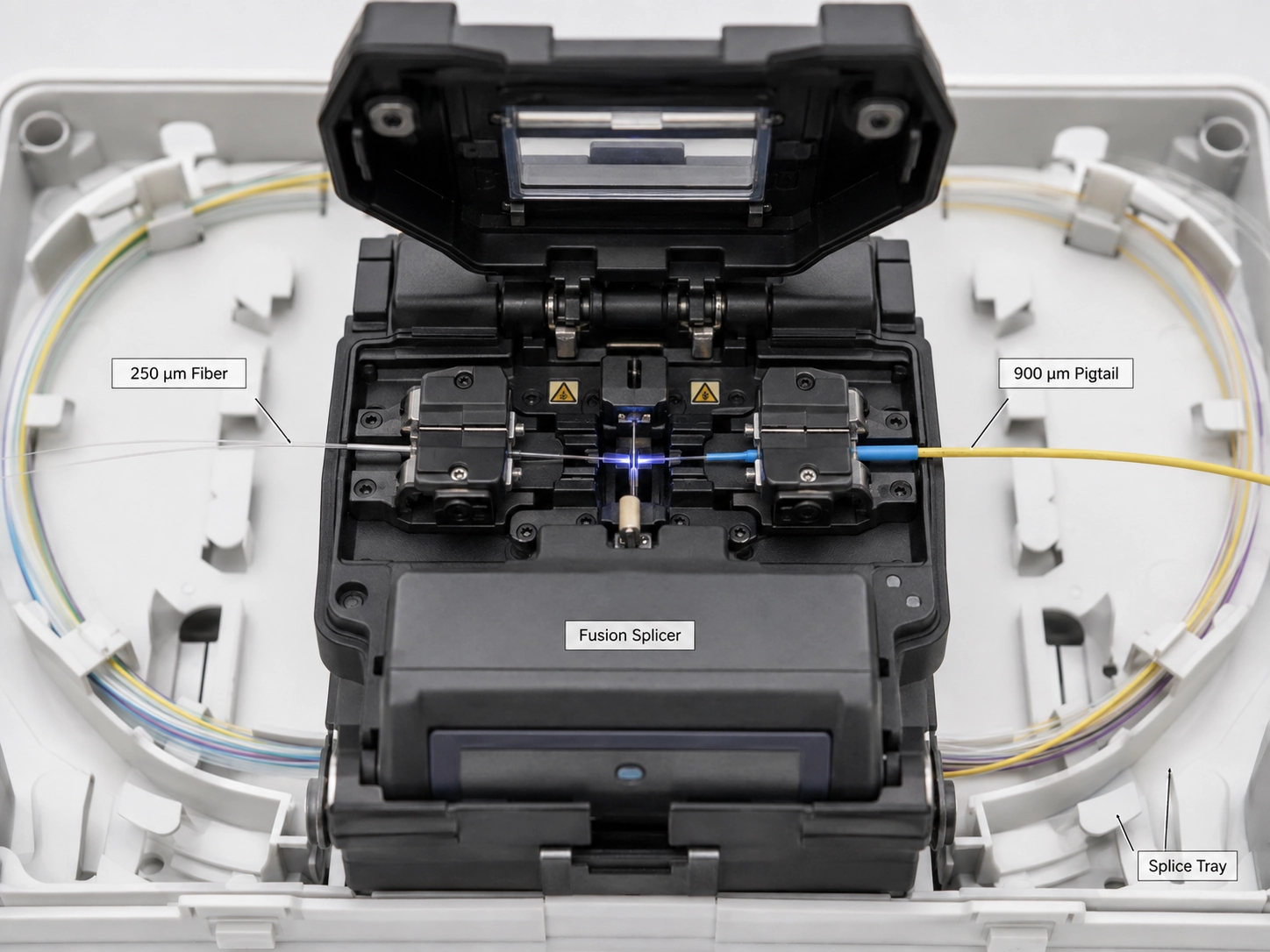

Siz 250 mikron tolani 900 mikronli cho'chqa quyruqiga birlashtira olasizmi?
Ha. A250um toladan 900um pigtailgachaasosiy optik tolalar mos bo'lganda o'tish oddiy arxitektura hisoblanadi.
Birlashtiruvchi biriktiruvchi "250 mkm material" dan "900 mikron material" ga payvandlanmaydi. Ikkala himoya konstruktsiyasi ham qo'shilish hududidan olib tashlanadi. Shisha tozalanadi va parchalanadi, tayyorlangan tolalar hizalanadi va eritiladi va tayyor bo'lak laganda saqlashdan oldin himoyalanadi.
FOA buni to'g'ridan-to'g'ri 24-tolali tashqi-o'simlik kabeli bilan ko'rsatadi, unda 250 mkm tolalar tugatish uchun rang kodli 900 mikron pigtaillarga birlashtiriladi. (Optik tolali assotsiatsiya)
Haqiqiy shart - optik moslik. Agar ikkita tola turli rejim-mahalla yoki teskari tarqalish xususiyatlariga ega boʻlsa, OTDR sinov yoʻnalishiga qarab turli koʻrinadigan ulanish yoʻqotishlarini koʻrsatishi mumkin. Ikki tomonlama o'lchov bu vaziyatni to'g'ri tavsiflashga yordam beradi. (Optik tolali assotsiatsiya)
Shuning uchun xarid spetsifikatsiyasi 250 µm{1}}dan 900 µm gacha bo‘lgan arxitekturani shunchaki tashqi diametrlar har xil bo‘lgani uchun rad etmasligi kerak.
Qachonki 900 mikron tolali pigtail muhandislik uchun eng yaxshi tanlovdir
A Birlashtirish uchun 900um tolali pigtailmarshrutlash joyi mavjud bo'lganda va texniklar tolalarni alohida ishlov berishda oddiy ODF yoki tugatish qutisidagi amaliy boshlanish nuqtasidir.
Standart ODF va Telekom tugatish
ODFda LC tugatish uchun 900 mikronli pigtail odatda laganda yetarli marshrut maydoniga ega bo'lsa, 250 mikron taqdimotdan ko'ra ko'proq foydali individual{1}}tola himoyasini ta'minlaydi. Bu amaliy dasturning orqasidaODF uchun LC tolali pigtailoddiygina 900 mikronni tanlash o'rniga, u qalinroq bo'lgani uchun spetsifikatsiya.
Muhim chegara mavjud. 900 mkm bufer 2,0 yoki 3,0 mm jaketli yamoq kabeliga teng emas. Agar tola himoyalangan patnisdan chiqib ketsa va qayta-qayta tortilsa, bog'lansa, o'rnini o'zgartirsa yoki uskunaga ishlov berishga ta'sir etsa, tegishli ko'ylagi yoki boshqa tarzda himoyalangan shnur xavfsizroq spetsifikatsiya hisoblanadi.
Kam-sonli tugatish qutilari
Oddiy tolalar sonida marshrut hajmini tejash odatda asosiy cheklov emas. Agar laganda allaqachon himoyalangan marshrutlash yo'lini taqdim etsa, 900 mikron odatda o'rnatishni va keyinchalik aniqlashni osonlashtiradi.
Qo'shimcha bufer tolalar kesishishiga, siqilgan bo'sh saqlashga yoki tovoqlar qopqog'iga aralashishga sabab bo'lganda, bu standart ishlashni to'xtatadi. O'sha paytda korpusning geometriyasi boshqaruvchi o'zgaruvchiga aylandi.
Qachonki 250 mikron cho'chqa quyruqlari yanada ma'noli bo'ladi
A 250um tolali pigtailmarshrut zichligi cheklov bo'lganda va korpusning o'zi kerakli mexanik himoyani ta'minlaganda kuchliroq tanlovga aylanadi.

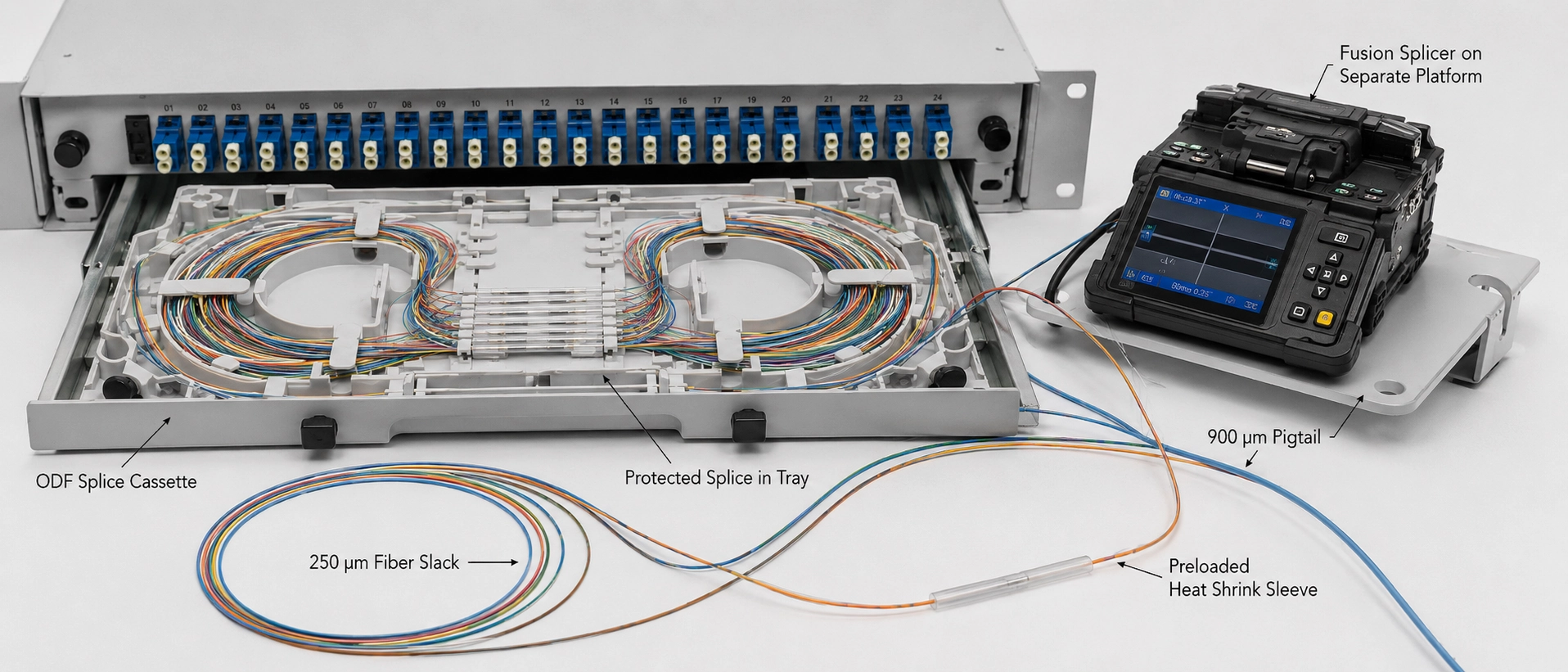

Yuqori-zichlikdagi Splice kassetalari
Himoyalangan joydasplice kassetasi uchun tolali pigtaildizayn, 250µm marshrutlash alohida tolalar egallagan hajmni pasaytiradi va biriktiruvchi ushlagichlar va boʻsh joy-saqlash yoʻllari atrofida koʻproq joy qoldiradi.
Bu erda 12,96 × geometrik taqqoslash foydali bo'ladi. Bu kasseta sig'imini bashorat qilmaydi. Bu ko'plab alohida marshrutlash bo'limlari bo'ylab takrorlanganda diametri 650 mikron farq nima uchun muhim bo'lishini tushuntiradi.
Vaziyat - mexanik himoya. 250 µm qoplangan tola boshqariladigan tola-boshqaruv yo‘lida qolishi kerak. Himoyasiz 250 mkm tolani kassetadan tashqariga ko'chirish zichlik muammosini mexanik -xavf muammosiga almashtiradi.
Ribbon and Mass{0}}fusion Architecture
Ommaviy termoyadroviy tizimlar bir nechta tolalarni ish jarayoni boʻylab birgalikda harakatlantirish uchun moʻljallangan. Individual 900 mikron buferlar ushbu zichlik afzalligiga qarshi ishlashi mumkin.
Bizning pozitsiyamiz keng tarqalgan "900 mikron bino ichida, 250 mikron tashqarida" qoidasiga qaraganda aniqroqdir:bino chegarasini emas, balki splice arxitekturasi tomonidan ishlatiladigan taqdimotni tanlang.
Eng yaxshi yig'ilish ikkala o'lchamdan foydalanishi mumkin
A 250um va 900um tolali pigtailyig'ish uchun ulagichdan ulash joyiga bir xil himoya diametri kerak emas. Bu maqolaning oʻrta{1}}tarkibiga aniq-mos keladigan langar, biroq u muhim jismoniy dizayn variantini ham tasvirlaydi.
Gibrid kasseta 900 mkm buferlangan tolani ulagich yoki adapter panelidan texniklar alohida pigtaillar bilan ishlov beradigan maydon orqali yo‘naltirishi mumkin, so‘ngra kassetaning ichidagi belgilangan himoyalangan nuqtada biriktirish va bo‘shashmaslik- uchun 250 mikron qoplangan tolaga o‘tishi mumkin. Ulagichning{4}}yon qismi ulagichning yon tomonini ishlov berishdan himoyalanishdan voz kechishga majburlamasdan-yo‘nalish zichligiga erishadi.
Bu ikki xil mexanik talablarni hal qilish uchun bitta adyol diametri spetsifikatsiyasi so'ralganda foydalidir. Tugatish tomoni ishlov berishdan himoyalanishni talab qiladi, birlashma tomoni esa marshrut zichligiga muhtoj bo'lishi mumkin.
Xarid qilish uchun, shuning uchun "250 yoki 900µm?" ba'zan to'liq emas. Chizma har bir tolaning taqdimoti qaerdan boshlanishi va tugashini va o'tish kasseta bilan himoyalanganligini aniqlashi kerak.
Odatda xariddan keyin paydo bo'ladigan o'rnatish muammolari
Texnik jihatdan mos keladigan tolalar spetsifikatsiyasi, agar material kelgandan keyingina qirib tashlash harakati, ulanishdan himoyalanish va laganda geometriyasi tekshirilsa, keraksiz dala ishlarini yaratishi mumkin.
Stripability spetsifikatsiyaning bir qismidir
900 mkm sifatida sotiladigan ikkita tola tayyorlash vaqtida boshqacha harakat qilishi mumkin, chunki nominal tashqi diametr bufer ostidagi qoplangan tolaga qanchalik kuchli bog'langanligini bildirmaydi.
Qachon mahkam ushlangan tamponni kerakli tayyorgarlik uzunligi davomida toza olib tashlash mumkin bo'lmasa, texniklar qattiqroq bir marta tortish bilan kompensatsiya qilmasliklari kerak. Qisqaroq yalang'och segmentlar ochiq tolaga qo'llaniladigan yukni kamaytiradi. Agar tayyorgarlik hali ham mos kelmasa, ishlab chiqarishni o'rnatishdan oldin tozalash vositasi va tampon konstruktsiyasini ko'rib chiqish kerak.
a uchun900um tolali pigtail yetkazib beruvchiShuning uchun faqat RFQ, "900µm" to'liq emas. Bufer qurilishi yoki tayyorlash talabini belgilang va mo'ljallangan tozalash usuli unga mos kelishini tasdiqlang.
Splice Protectors tovoqlar ushlagichiga mos kelishi kerak
Birlashtirish moslamasi tayyorlangan oynaga ishlov beradi, ammo laganda himoyalangan biriktirgichni keyinchalik boshqarishi kerak. Himoya o'lchamlari, ushlagich va marshrut yo'li shuning uchun bitta mexanik tizimni tashkil qiladi.
Yenglarni buyurtma qilishdan oldin biriktiruvchi ushlagichning qo'llab-quvvatlanadigan himoya o'lchamlarini tekshiring. Tutqichga to'liq joylashmagan himoyachi tolalar o'tish joyini laganda devoriga surib qo'yishi va himoyalangan bo'g'in yonida darhol keraksiz egilish hosil qilishi mumkin.
Bu uzoqroq himoyachi avtomatik ravishda xavfsizroq deb taxmin qilishdan ko'ra foydaliroqdir.
Tovoqni qopqog'i yopiq holda tekshiring
Kasseta ochiq bo'lganda mos keladigan marshrutlash tartibi tugallangan o'rnatish bo'lishi shart emas.
Qo'shimchalar, himoyachilar va bo'shliqlar saqlanganidan so'ng, qopqoqni yopish ilmoqlarni siqib chiqarmasligini, tolalarni ushlagichlardan ko'tarmasligini yoki himoyachi yonida keskin o'tishni yaratmasligini tekshiring. Bu yerda bufer tanlash katalogni taqqoslash bo‘lmay qoladi va ilova{1}}dizayn qaroriga aylanadi.

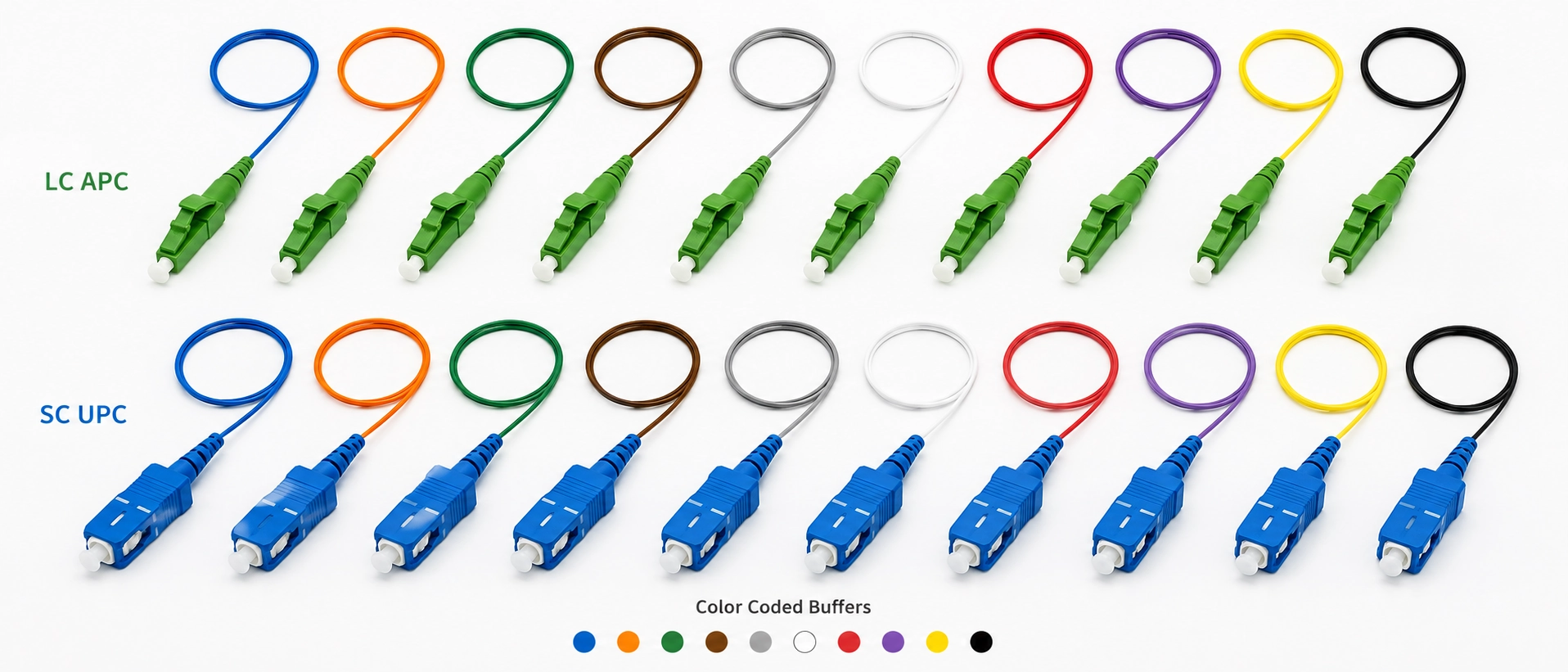

Biz Fiber Pigtail RFQ-ga nima qo'yamiz
a uchunmaxsus tolali pigtail yig'ish, faqat "250µm" yoki "900µm" ni belgilash bir nechta oʻzgaruvchilarni hal qilinmagan holda qoldiradi. Ikkita kotirovka nominal diametrga to'g'ri kelishi mumkin, shu bilan birga tolalar turi, tasma harakati, ulagichning tuzilishi, identifikatsiyasi va yig'ish mo'ljallangan taglikka qanday mos kelishi bilan farqlanadi.
Ishlab chiqarish RFQ quyidagilarni belgilashi kerak:
- OS2/G.652.D, G.657.A1/A2, OM3 yoki OM4 kabi optik tolali turi.
- Elyaf taqdimoti: 250 mikron qoplangan tola, 900 mikron tamponlangan tola yoki ular orasidagi aniq o'tish.
- LC, SC yoki FC kabi ulagich turi.
- Polsha turi, UPC yoki kerak bo'lganda APC.
- Elyaflar soni va identifikatsiya/ranglar ketma-ketligi. Identifikatsiya kabel zavodiga mos kelishi kerak bo'lsa, konventsiyani aniq belgilang. Bizningoptik tolali rang kodlari bo'yicha qo'llanmabu qatlamni qoplaydi.
- Pigtail uzunligi va talab qilinadigan bardoshlik.
- Tayyor konnektorli yig'ish uchun optik qabul qilish mezonlari.
- Oʻrnatish muhiti va muhofaza turi, masalan, ODF, ulash kassetasi, FTTH tugatish qutisi yoki tashqi-zavodni yopish interfeysi.
Ushbu maydonlar spetsifikatsiya noaniqligini oldini oladi, lekin ular hali ham yig'ilish jismoniy jihatdan ma'lum bir korpus orqali o'tishini isbotlay olmaydi.
a uchuntelekom o'rnatish uchun tolali pigtail, RFQ ga laganda chizmasi yoki aniq marshrutlash fotosuratini qo'shish ta'minotchiga matn spetsifikatsiyasi taqdim eta olmaydigan ma'lumotlarni beradi: ulagichning chiqish yo'nalishi, bufer o'tish joyi, gil{0}}ushlagich geometriyasi va bo'sh joyni saqlash uchun mavjud yo'l.
Odat bo'yicha emas, balki joylashtirish arxitekturasi bo'yicha tanlang
| Joylashtirish holati | Boshlanish tanlovi | Muhandislik sababi |
|---|---|---|
| Oddiy ODFga 250 mikron OSP magistral | 900 mikron cho'chqa quyruq | Shaxsiy ishlov berish osonroq; 250µm-to-900µm gacha boʻlgan qoʻshilish normal hisoblanadi |
| Tegishli marshrutlash xonasi bilan-kam FTTH qutisi | Odatda 900 mikron | Maksimal zichlik kamdan-kam hollarda nazorat qiluvchi cheklovdir |
| Yuqori zichlikdagi ixcham-kasseta | Avval 250 mikronni baholang | Himoyalangan maydon ichida marshrutlash hajmini kamaytiradi |
| Lent yoki massa-fusion sxemasi | 250µm/lenta arxitekturasi | Splice usulining zichlik afzalligini saqlaydi |
| Himoyalangan taglikdan tashqarida qayta-qayta ishlov berilgan tola | Ikkalasi ham standart bo'lmasligi kerak | Tegishli ko'ylagi yoki mexanik himoyalangan ipdan foydalaning |
900 µm sukut bo‘yicha buzilganligi haqidagi eng foydali signal tolalarni hisoblash chegarasi- emas. Bu marshrutlash mojarosi. Agar rejalashtirilgan 900 mkm bo'laklar laganda ichida kerakli bo'sh joy, himoyachi joylashuvi yoki qopqoq bo'shlig'ining birga bo'lishiga to'sqinlik qilsa, 250 mikron arxitekturasini baholang.
Yuqori-sonni chiqarishdan oldin250um va 900um tolali pigtailspetsifikatsiya, uni haqiqiy laganda chizmasi bilan solishtiring. Qopqoq yopilgandan keyin ulagichning chiqishi, yeng-tutqich o‘rni, bufer o‘tishi va saqlangan bo‘sh joy bir vaqtda ishlashi kerak.
Agar oʻrnatish uchun pigtail yoʻnalishi oʻrniga koʻylagi oʻrnatilgan sim kerak boʻlsa, FB-LINKoptik tolali patch kabel konfiguratsiyasitegishli ulagich, tola va himoya opsiyalarini qamrab oladi.
TSS
250 mikron va 900 mikron tolali pigtail o'rtasidagi asosiy farq nima?
900 mikronli pigtail taxminan 250 mikron qoplangan tola atrofida himoya tamponini qo'shadi, shuning uchun amaliy farqlar optik ishlashdan ko'ra ishlov berish, mexanik himoya, tozalash va laganda zichligidir.
250 mkm tolani 900 mikronli cho'chqaga birlashtira olamanmi?
Ha. Agar asosiy optik tolalar mos keladigan bo'lsa, tayyorlangan shisha tolalar eritilgunga qadar himoya qatlamlari ulanish joyidan chiqariladi.
900 mkm cho'chqa quyruqining kiritish yo'qotilishi kamroqmi?
Yo'q. Bufer diametrining o'zi kiritish yo'qotilishini kamaytirmaydi; optik ishlash tolaning mosligi, ulanish sifati, ulagich sifati va optik yo'lning qolgan qismiga bog'liq.
Yuqori zichlikdagi biriktiruvchi kassetalar-uchun qaysi bufer hajmi yaxshiroq?
Himoyalangan marshrut maydoni asosiy cheklov bo'lsa, 250 mkm tolali pigtail odatda eng yaxshi boshlanish nuqtasi bo'ladi, 900 mkm esa masalalarni ko'rib chiqishda amaliy va etarli laganda maydoni mavjud.
Standart ODFda qaysi bufer hajmidan foydalanishim kerak?
900 µm pigtail odatda mos marshrutlash maydoni va individual termoyadroviy ulanishga ega standart ODF uchun amaliy standart hisoblanadi.
Pigtail spetsifikatsiyasini muzlatishdan oldin
Bufer hajmi pigtail doimiy xarid{0}}buyurtma qatoriga aylanishidan oldin belgilanishi kerak. Bu bosqichda laganda, yeng ushlagichi, tozalash ish jarayoni va marshrutlash yo'li allaqachon qaysi taqdimot amaliy ekanligini aniqlagan bo'lishi mumkin.
Haqiqiy uchun250um va 900um tolali pigtailloyiha, FB-LINK ga ulagich va jilo, optik tolali spetsifikatsiya, kerakli tola taqdimoti, tolalar soni, pigtail uzunligi va laganda yoki korpus chizmasini bering. Bu maʼlumotlar spetsifikatsiyani muzlatib qoʻygunga qadar taklif qilinayotgan konstruksiyani -qoʻshilish tomoni va tugatish- tomoni talablariga muvofiq koʻrib chiqish imkonini beradi.
Agar loyihaga-maxsus pigtail sinovi hujjatlari, yalang'ochlash harakati yoki yig'ish tolerantliklari talab etilsa, ularni RFQda aniq ko'rsating va aniq taklif qilingan cho'chqa quyruq konstruktsiyasiga qarshi tasdiqlashni so'rang. Boshqa tolali yig'ish uchun e'lon qilingan sinov da'vosi sotib olinayotgan cho'chqaga avtomatik ravishda tegishli deb o'ylamang.
