OM3 va OM4 ikkalasi ham 50/125µm lazer-optimallashtirilgan multimodli tolalardir. OM4 yuqori modal tarmoqli kengligi (4700 MGts·km va 2000 MGts·km) va uzoqroq masofani taqdim etadi. Agar 10GbE ishlashingiz 300 metrdan past bo'lsa, OM3 yaxshi ishlaydi. 100 metrdan oshiq 40G yoki 100G aloqalarini rejalashtiryapsizmi? OM4 kamtarona mukofotga arziydi.
Haqiqiy qarorlar doirasi
Xususiyatlarga sho'ng'ishdan oldin, mijozlar "OM3 yoki OM4?" deb so'rashganda, biz quyidagi mantiqni ko'rib chiqamiz.
- 10GbE, 300m ostida ishlaydi, byudjet masalalari:OM3. Ushbu tezlik va masofada ishlash farqi yo'q.
- 10 GbE, 300-550 m gacha ishlaydi:OM4. Bu OM4 ning kengaytirilgan qo'llanilishi 10G uchun muhim bo'lgan yagona tezlik darajasidir.
- 40 GbE yoki 100 GbE, 100 m dan kamroq ishlaydi:Yoki ishlaydi. OM3 xarajatlarni tejaydi; OM4 chegara qo'shadi.
- 40GbE yoki 100GbE, 100-150m ishlaydi:OM4. OM3 buni ishonchli bajara olmaydi.
- 500 m dan ortiq har qanday multimodli ilova:OM3 va OM4 ni solishtirishni to'xtating. Sizga bitta rejimli tola- kerak.
Bu, ehtimol, qarorlarning 90 foizini qamrab oladi. Ushbu maqolaning qolgan qismida bu uzilishlar nima uchun mavjudligi va chekka holatlar qayerda qiyin bo'lishini tushuntiradi.
OM3 va OM4 o'rtasidagi aslida nima farq qiladi
Ikkala tola ham bir xil 50 mikron yadro, bir xil 125 mikron qoplama, bir xil akva ko'ylagi (odatda) va bir xil ulagichga mos keladi. Ular ISO 11801 standartlariga muvofiq ishlab chiqarilgan va 850nm VCSEL lazerlari uchun optimallashtirilgan. Tashqi tomondan, ular bir xil.
Farqi ichkarida: ishlab chiqarish jarayonida sinishi indeksining gradienti qanchalik qattiq nazorat qilinadi. OM4 ning qattiqroq toleranslari modal dispersiyani-tola bo‘ylab o‘tuvchi turli yorug‘lik yo‘llari orasidagi vaqt tarqalishini kamaytiradi. Kamroq dispersiya yuqori samarali modal tarmoqli kengligi (EMB) degan ma'noni anglatadi: OM4 uchun 4700 MHz·km, OM3 uchun 2000 MGts·km.
Ushbu tarmoqli kengligi raqami ma'lum tezlikda to'g'ridan-to'g'ri qo'llab-quvvatlanadigan masofaga aylanadi. Signal sifati pasaygunga qadar=koʻproq oʻtkazish qobiliyati yuqori boʻladi.
Tezlik bo'yicha masofa chegaralari: muhim raqamlar
Bu erda ko'pchilik maqolalar beparvo bo'ladi. Ular sizga “OM3 100Gda 100m, OM4 150m” deyishadi va uni shu yerda qoldirishadi. Lekin 100 Gigabit Ethernet bitta narsa emas-bu turli tola talablari bilan bir nechta jismoniy qatlam standartlari.
1 Gigabit va 10 Gigabit Ethernet
1GbE (1000BASE-SX) da OM3 va OM4 1000 metrga etadi. Mantiqiy farq yo'q.
10GbE (10GBASE-SR) da boʻshliq ochiladi:
- OM3: 300 metr
- OM4: 400 metr (standart spetsifikatsiya), yuqori sifatli tola va toza ulanishlar bilan 550 metrgacha-
Aksariyat korporativ 10GbE ishlamalari 300 metrdan pastroqqa tushadi, shuning uchun OM3 ularni muammosiz boshqaradi. 300-400 m zonasi OM4 haqiqatan ham shu tezlikda o'zini saqlab qoladi.
40 Gigabit Ethernet (40GBASE-SR4)
40GbE parallel optikadan foydalanadi: har bir yoʻnalishda toʻrtta tola orqali uzatiladigan toʻrtta 10G yoʻlak 8-tolalini talab qiladi.MTP/MPO ulanishi.
- OM3: 100 metr
- OM4: 150 metr
100 Gigabit Ethernet: Ikki xil hayvon
Bu erda tartibsizlik yuzaga keladi. "100G multimode" ikki xil narsani anglatishi mumkin:
100GBASE-SR48{3}}tolali MPO ulagichini talab qiladigan har biri 25 Gbit/s tezlikda to‘rt qatordan foydalanadi (40GBASE-SR4 bilan bir xil jismoniy interfeys). Masofa chegaralari:
- OM3: 70 metr
- OM4: 100 metr
100GBASE-SR1024-tolali MPO ulagichini talab qiladigan har biri 10Gbps tezlikda o'nta qatordan foydalanadi. Masofa chegaralari:
- OM3: 100 metr
- OM4: 150 metr
SR4 joriy joylashtirishlarda ancha keng tarqalgan, chunki u kamroq tolani ishlatadi va QSFP28 qabul qiluvchi shakl omillariga mos keladi. SR10 mavjud, lekin cheklangan qabul qilinishini ko'radi. Kimdir "multimode orqali 100G" desa, ular deyarli har doim SR4 ni nazarda tutadi, ya'ni OM3 100 emas, 70 metrda maksimal bo'ladi.
Biz mijozlar 100{6}}metrga yetadigan 100G havolalari uchun OM3 standartini ko‘rdik, keyin ularning 85 metrlik yugurishlari tasdiqlanmasligini aniqladik. Agar siz 100GBASE-SR4-ni ishlatayotgan bo'lsangiz, 70 metrni OM3 shifti sifatida ko'rib chiqing va shunga mos ravishda rejalashtiring.
Biz Ko'p Ko'rgan Xato
Haqiqiy muammo butunlay boshqa narsada bo'lsa, mijozlar OM3 va OM4 haqida qayg'uradilar.
Bizning tajribamizga ko'ra, tolali nav kamdan-kam hollarda joylashtirish muammolariga olib keladi. Muammolarga nima sabab bo'ladi:
- MPO polaritesining mos kelmasligi.A, B yoki C usuli? Noto'g'ri kutupluluk, tolalar turidan qat'i nazar, aloqani o'ldiradi.
- Nopok konnektorlar.MPO ferrulidagi chang zarrasi OM3 va OM4 zaiflashuv xususiyatlari o'rtasidagi farqdan ko'ra ko'proq yo'qotishlarga olib keladi.
- Elyaf turlarini tasodifiy aralashtirish.Kimdir OM3 shnurini OM4 magistraliga yamaladi yoki undan ham yomoni, 50 mikron tolani eski 62,5 mikron OM1 infratuzilmasiga ulaydi. Asosiy nomuvofiqlik (navbat emas) 3-4 dB yo'qotishga olib keladi.
- Transceiver/tola tezligi mos kelmasligi.40G parallel optikasi uchun moʻljallangan havolaga faqat 10G{1}}qabul qiluvchi-uzatuvchini ulab, keyin nima uchun u ishlamayotganiga hayron boʻlasiz.
Agar siz yangi qurilishni amalga oshirayotgan bo'lsangiz, bitta tolali navni tanlang va standartlashtiring. OM4 biroz qimmatroq turadi, lekin 40G/100G yangilanishi uchun masofadan tashvishlanishni bartaraf qiladi. Mavjud OM3 infratuzilmasiga qoʻshayotgan boʻlsangiz, qoʻshimcha ulanish zarurligiga ishonchingiz komil boʻlmasa,-aralash OM3 unumdorligining butun yoʻlini pasaytiradi.
Multimodeni qachon butunlay o'tkazib yuborish kerak
Tolalar yetkazib beruvchisi uchun noto‘g‘ri tuyulishi mumkin bo‘lgan maslahat: ba’zida javob OM3 yoki OM4 emas. Bu yakkalik-rejim.
Ko'p rejimli tolalar mavjud, chunki uni tugatish arzonroq va tarixan arzonroq qabul qiluvchilar talab qilinadi. Ammo bu tannarxdagi farq . 10G yagona rejimli-SFP+ modullarining narxi endi multimodli ekvivalentlarga qaraganda biroz qimmatroq. Yakka{5}}rejim esa quyidagilarni beradi:
- Masofalar metr bilan emas, kilometr bilan o'lchanadi
- Masofaviy cheklovlarsiz 25G, 40G, 100G, 400G ga aniq yangilash yoʻli
- Hech qanday OM3/OM4/OM5 chalkash-OS2 yagona-rejimi shunchaki ishlaydi
Agar sizning binongiz{0}}binongiz-bo‘lgan masofa 300 metrdan oshsa yoki 15+ yil davom etishi kerak bo‘lgan yangi kampus magistralini o‘rnatayotgan bo‘lsangiz, multimodni o‘z chegaralarigacha cho‘zishga urinishdan ko‘ra, bitta{4}}rejim ko‘pincha mantiqiyroq bo‘ladi. Transceiverning biroz yuqori narxi sizga multimod mos kelmaydigan moslashuvchanlikni sotib oladi.
Ya'ni, ma'lumotlar markazining{0}}umurtqa pog'onali ulanishlari, server-bog'lanishlari-va ko'pgina ichki{3}}qurilishlar uchun multimode -samarali va amaliy bo'lib qoladi. Faqat mos kelmaydigan joyda majburlamang.
Zaiflashuv: ikkilamchi tashvish
OM3 tolasi 850nm da 3,5 dB/km maksimal zaiflashuvni belgilaydi. OM4 buni 3,0 dB/km gacha yaxshilaydi. 0,5 dB/km farq ma'noli tuyuladi, lekin odatiy multimod masofalarida (300 metrdan past) u ulagichlar o'rtasida ko'radigan o'zgarishlardan-kamroq desibel fraktsiyalariga aylanadi.
Marjinal o'rnatishlarda havola byudjetini hisoblash uchun zaiflashuv ko'proq ahamiyatga ega. Agar siz OM3 ni bir nechta tuzatish nuqtalari bilan 10 GbE da 300{7}}metr chegarasiga yaqinlashtirsangiz, dB ning har bir qismi hisobga olinadi. Ammo ko'pgina standart joylashtirishlar uchun OM3 va OM4 o'rtasidagi tarmoqli kengligi/masofa farqi zaiflashuvdan ko'ra ko'proq qaror qabul qiladi.
Mavjud qurilmalarda tolani aniqlash

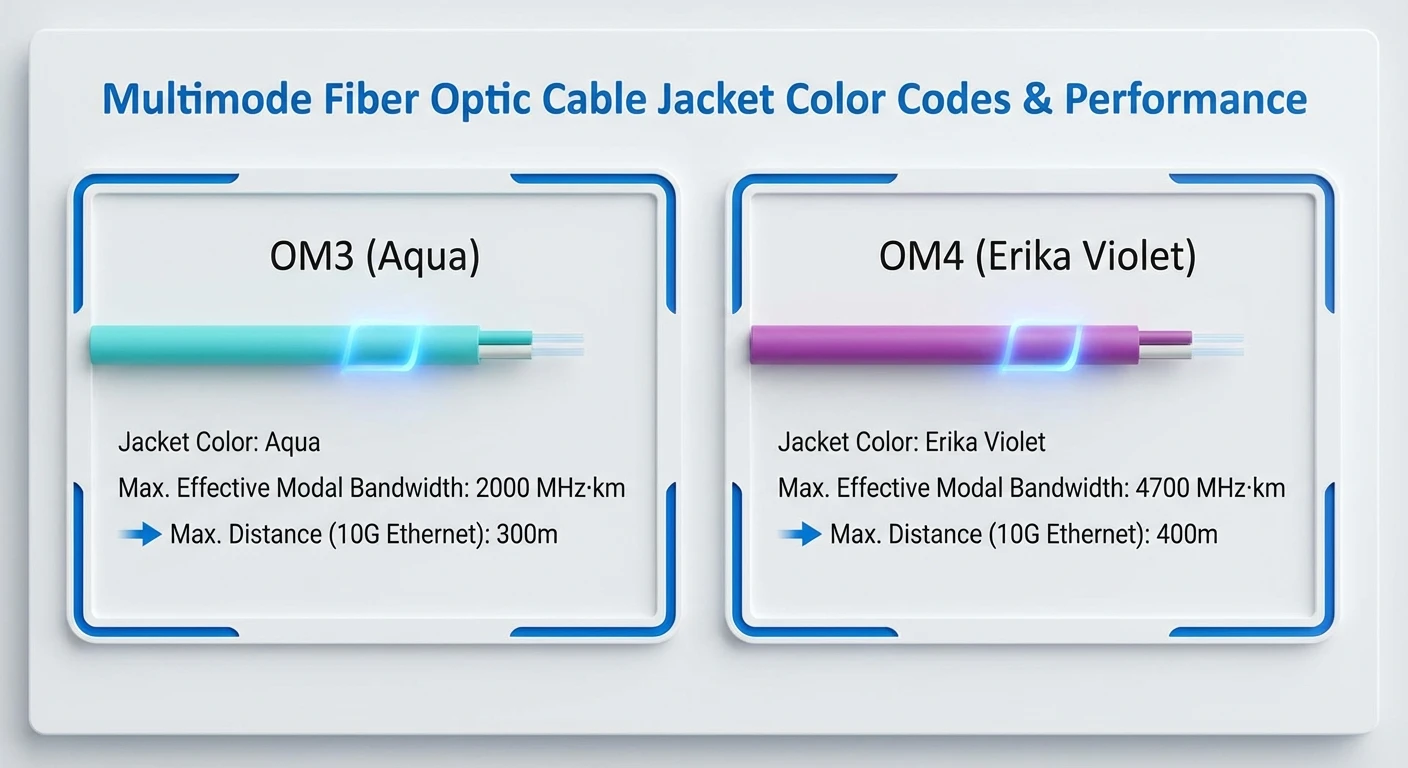

Tez versiya: OM3 va OM4 ikkalasi ham an'anaviy ravishda akva kurtkalardan foydalanadi. Ayrim ishlab chiqaruvchilar hozirda OM4 uchun maxsus "Erika Violet" (binafsharang{3}}magenta soya)dan foydalanmoqda, lekin qabul qilish mos kelmaydi-ayniqsa, Shimoliy Amerikada ko'p miqdorda OM4 hali ham suvda jo'natiladi.
Agar siz etiketlanmagan kabelni aniqlashingiz kerak bo'lsa: ko'ylagidagi bosilgan belgilarni tekshiring (ishlab chiqaruvchilar muntazam ravishda tola turini chop etadilar) yoki hujjatlarni torting. O'rnatuvchi binafsha rang konventsiyasiga amal qilganini bilmasangiz, faqat vizual rang ishonchli emas.
OM5 haqida nima deyish mumkin?
OM5 (keng polosali multimodli tola) 850-953nm boʻylab qisqa toʻlqin uzunlikdagi boʻlinish multipleksiyasini qoʻllab-quvvatlaydi. U bir xil tolali juftlik orqali bir nechta to'lqin uzunliklarini ishga tushirish orqali yuqori yig'ma tarmoqli kengligini ta'minlaydi - SWDM optikasi yordamida 100G va 400G ilovalari uchun foydalidir.
Ko'pgina joriy joylashtirishlar uchun OM5 ortiqcha. U standart 850nm chastotada OM3/OM4 bilan orqaga qarab mos keladi, shuning uchun agar SWDM qabul qilinishi oshib borayotgan bo'lsa,-kelajakni tekshirish varianti sifatida ishlaydi. Ammo bugungi kunda amaliy qaror OM3 va OM4 bo'lib qolmoqda. Agar mijozda SWDM maxsus talablari bo'lmasa, biz OM5 ni bosmaymiz.
Narx haqiqati
OM4 OM3 dan yuqori narxni buyuradi, biroq patch-kordlar va qisqa yig‘ishlar-ba’zan atigi bir necha foiz farqlar uchun farq unchalik katta emas. Mukofot uzoq magistral kabellarda va katta-miqdordagi buyurtmalarda ko'proq seziladi.

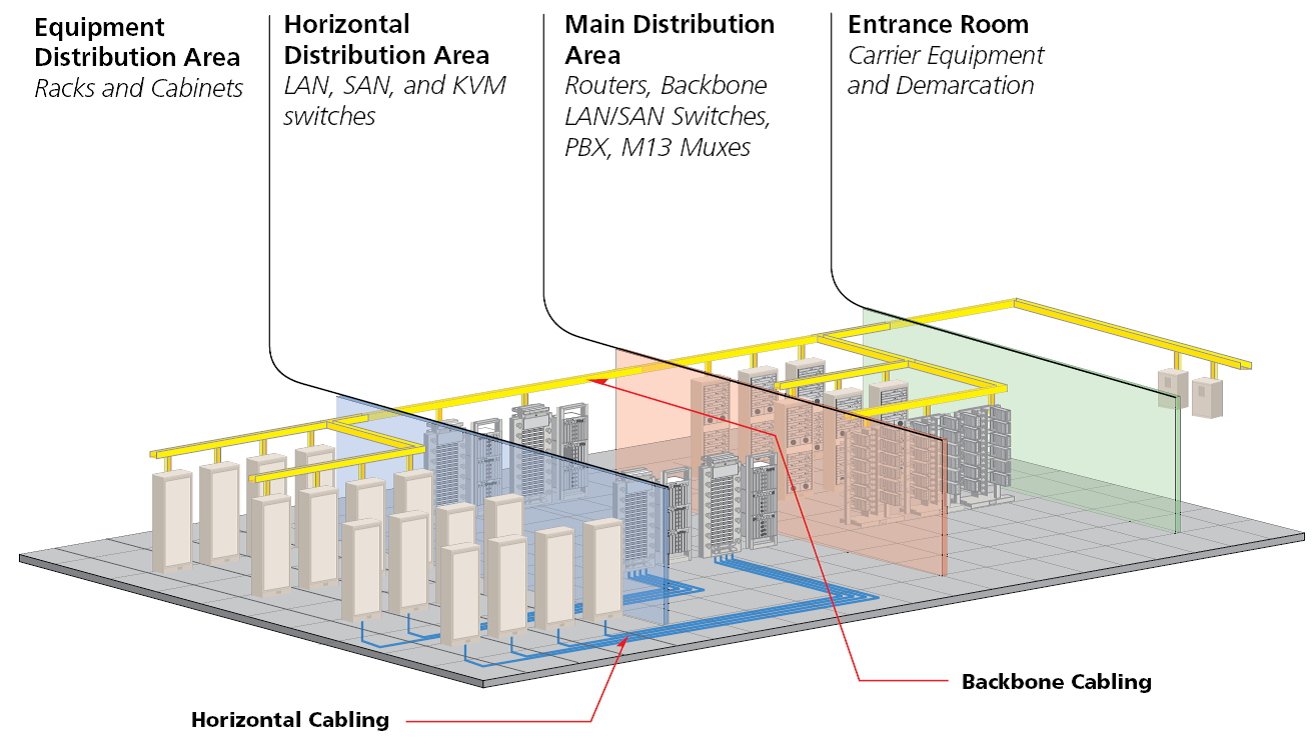

Xarajatlarni hisoblash qiziq bo'ladigan joyda: agar OM4-ning kengaytirilgan qo'llanilishi oraliq tarqatish ramkasiga bo'lgan ehtiyojni bartaraf etsa yoki ikkita uskuna xonasini bitta xonaga birlashtirishga imkon bersa, kabel mukofoti o'zini ko'p marta to'laydi. Aksincha, agar sizning barcha yugurishlaringiz OM3 chegaralariga qulay tarzda mos tushsa, foydalanilmagan imkoniyatlar uchun qo'shimcha pul to'lash mantiqiy emas.
Biz odatda quyidagilarni tavsiya qilamiz: yangi ma'lumotlar markazi tuzilmalari OM4 da standartlashtirish; mavjud OM3 infratuzilmasi, agar ma'lum bir havola uzoqroq ulanishni talab qilmasa, OM3 bo'lib qoladi; 100 milliondan kam yugurish bilan-cheklangan loyihalar OM3 ni xavfsiz tanlashi mumkin.
Biz ishlagan haqiqiy loyiha stsenariylari
Bu qanday amalga oshishini ko'rsatadigan haqiqiy mijozlar suhbatlaridan bir nechta misollar:
Stsenariy 1: Ombor tarmog'ini yangilash.Logistika kompaniyasi yangi 10GbE kalitlarni 180 000 kvadrat futlik tarqatish markaziga ulashi kerak edi. Eng uzun yugurish: 140 metr. Ularning pudratchisi "kelajakda tekshirish uchun-" OM4 dan iqtibos keltirdi. Bizning fikrimiz: OM3 300 metrda 10 GbE ni qulay tarzda boshqaradi. Agar ular keyingi 5 yil ichida 40G/100Gni rejalashtirmasalar (ular bunday bo'lmagan), OM4 foydasiz xarajatlarni qo'shadi. Ular OM3 bilan ishlashdi va kabelni 12% tejashdi.
2-stsenariy: Maʼlumotlar markazining barg-umurtqa pogʻonasi.Orqa miya va barg kalitlari oʻrtasida 100GBASE-SR4 oʻrnatilgan yangi podlar yaratuvchi kolokatsiya provayderi. O'rtacha yugurish: 65 metr, eng uzun: 95 metr. Ular dastlab OM3 ni turli maqolalarda ko'rgan "100 metr" chegarasini nazarda tutgan holda aniqladilar. Muammo: OM3 da 100GBASE-SR4 maksimal 70 metrga etadi. Ularning 95 metrga yugurishlari tasdiqlanmaydi. OM4 ga o'tkazildi (SR4 uchun 100 metrlik chegara), muammo hal qilindi.
Stsenariy 3: Kampus magistralini almashtirish.Binolar orasidagi eskirgan OM1 infratuzilmasini almashtiradigan universitet. Ba'zi yugurishlar 400 metrdan oshdi. Ular multimod masofasini maksimal darajada oshirish uchun OM4 haqida so'rashdi. Bizning maslahatimiz: 400+ metrda siz multimod fizika bilan kurashasiz. Bitta{8}}rejimli OS2 tolasi qabul qiluvchilar uchun biroz qimmatroq turadi, lekin ularga kilometrlik-miqyosda ishlash va 20-yillik yangilanish yo‘lini beradi. Ular binolararo havolalar uchun-yagona rejimga-o'tishdi, binolar ichida tarqatish uchun esa multimodda qolishdi.
Ushbu misollar umumiy mavzuga ega: to'g'ri javob nazariy "na bo'lsa" stsenariylariga emas, balki haqiqiy masofaga bo'lgan talablarga va real yangilanish vaqt jadvallariga bog'liq.
Ulagich va tugatish to'g'risidagi eslatmalar

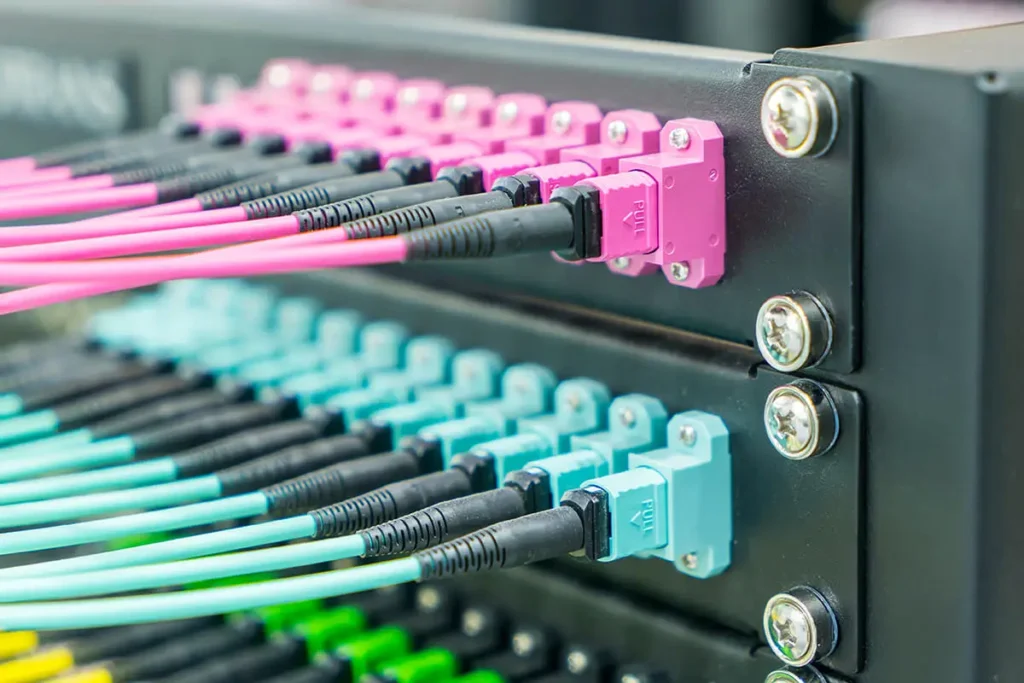

OM3 ham, OM4 ham bir xil tugatish uskunasidan foydalanadi.LC konnektorlaridupleks ulanishlar uchun zamonaviy qurilmalarda ustunlik qilish;MTP/MPO ulagichlari40G va 100G uchun parallel optikani ishlating. Zavodda{3}}to'xtatilgan yig'ilishlar maydonni tugatishdan ko'ra ko'proq barqaror yo'qotish ishlashini ta'minlaydi-agar siz yuqori{5}}tezlikdagi havolalarni ishlatayotgan bo'lsangiz, oldindan tugatilgan-OM4 MTP magistral va uzilish kabellario'rnatish o'zgaruvchilari kamaytirish.
Bitta amaliy eslatma: 40G/100G parallel optikasi uchun MPO polarite turini (Usul A, B yoki C) magistral kabellar va jihozlar o‘rtasida mos kelishini tekshiring. Polarit xatolari tolalar darajasiga hech qanday aloqasi bo'lmagan havolaning buzilishiga olib keladi.
Tez-tez so'raladigan savollar
Savol: OM3 va OM4 ni bir xil havolada aralashtirish mumkinmi?
Javob: Ha, ular jismonan mos keladi (bir xil 50 mikron yadro). Lekin havola OM3 spetsifikatsiyalarida ishlaydi-siz OM3 masofa chegaralarini yoʻlda qancha OM4 boʻlishidan qatʼiy nazar olasiz. Bitta OM3 patch-shnuri, aks holda toʻliq-OM4 ishga tushirilishi hamma narsani cheklaydi.
Savol: Mening 100G aloqam 90 metr. OM3 yoki OM4?
Javob: Agar u 100GBASE-SR4 (umumiy) bo'lsa, OM3 faqat 70 metrni qo'llab-quvvatlaydi. Sizga OM4 kerak. Agar siz qandaydir tarzda 100GBASE-SR10 ishlatayotgan boʻlsangiz, OM3 100 metrga yetadi-lekin SR10 kamdan-kam uchraydi. Agar boshqacha bilmasangiz, SR4 ni qabul qiling.
Savol: Ishlayotgan OM3 infratuzilmasini OM4 bilan almashtirishim kerakmi?
Javob: Odatda yo'q. Agar OM3 sizning joriy tezlik va masofa ehtiyojlaringizga javob bersa, almashtirish foydasiz xarajatlarni oshiradi. Yangi qo'shimchalar uchun yoki OM3 chegaralari cheklovchi tezlikka o'tayotganda OM4 ni ko'rib chiqing.
Savol: Haqiqiy narx farqi nima?
Javob: Yamoq simlari uchun: minimal, ko'pincha 10% dan past. Magistral kabellar uchun: OM4 uzunligi va tolalar soniga qarab taxminan 15-30% yuqori ishlaydi. Foiz qo'shimcha kirish qobiliyati sizning joylashtirishingiz uchun amaliy ahamiyatga ega yoki yo'qligidan kamroq ahamiyatga ega.
Savol: OM4 turli qabul qiluvchilarni talab qiladimi?
Javob: Yo‘q. Transceiverlar tola darajasi-ni bilishmaydi yoki ularga ahamiyat bermaydilar, ular 850nm yorug‘likdan qat’i nazar, uzatadi va oladi. Elyaf turi bu yorug'lik qanchalik ishonchli masofani bosib o'tishini aniqlaydi, siz qaysi qabul qiluvchi qurilmadan foydalanasiz.
Pastki chiziq
OM3 300 metr masofada-10GbE oʻrnatish uchun ishonchli tanlov boʻlib qolmoqda, bu koʻpgina korporativ LAN stsenariylarini qamrab oladi. OM4 40G/100G havolalarini o‘rnatayotganda, yugurishlar OM3 masofasi chegaralaridan oshib ketganda yoki qayta kabel o‘tkazmasdan kelajakda tezlikni oshirish uchun bo‘sh joy kerak bo‘lganda o‘z mukofotini oqlaydi.
Eng katta xatolar noto'g'ri baho tanlash emas. Ular mos kelmaydigan tolalar turlarini aralashtirish yoki parallel optika oʻrnatishda MPO qutbliligini eʼtibordan chetda qoldiradigan yakka{1}}rejim mantiqiyroq boʻlgan multimodni majburlashmoqda. Ularni to'g'ri qabul qiling va OM3/OM4 qarori aniq bo'ladi.
Muayyan loyiha uchun tolani aniqlashda yordam kerakmi? Bizning texnik guruhimiz masofaviy talablaringizni ko'rib chiqishi va to'g'ri kombinatsiyani tavsiya qilishi mumkinmultimodli tolalar turlari, ulagich konfiguratsiyalari va magistral/yamoq birikmalari.
