Zirhli MPO/MTP patch shnuri eziluvchi yuklar, kemiruvchilar ta'siri va yuqori-tebranish muhitida omon qolish uchun po'latdan{0}}trubka yoki Kevlar{1}}rakorlangan ko'ylagini ko'p tolali yig'ma-o'rab oladi. Standart MPO magistral kabeli toza, iqlim nazorati ostidagi maʼlumotlar markazi-yoʻllari uchun optimallashtirilgan engilroq ikki{5}}qilobli konstruksiyadan foydalanadi. Ulardan birini tanlash kabelning qayerda yashashiga, u qanchalik jismoniy zo'ravonlikka duchor bo'lishiga va sizning bog'lanish byudjetingiz zirhli dizaynning qalinroq konstruktsiyasidan biroz yuqoriroq kiritish yo'qotilishini o'zlashtira olishiga bog'liq.
Nima uchun bu taqqoslash hozir muhim
Ma'lumotlar markazi arxitektorlari oddiy qo'ng'iroq qilish uchun foydalandilar: magistral liniyalar uchun magistral kabellar, shkaf ichidagi qisqa shpallar uchun yamoq kabellari. Bu farq hali ham saqlanib qolmoqda, ammo tolali infratuzilma atrofidagi jismoniy muhit o'zgargan. Edge o'rnatish MPO yig'ilishlarini zavod pollariga, kon boshqaruv xonalariga va tashqi 5G boshpanalariga suradi, bu erda standart magistral kabel bir necha oy ichida ishlamay qoladi. Ayni paytda, minglab 400G va 800G havolalarini bitta zalga joylashtirgan gipermiqyosli operatorlar - tejab qolishi mumkin boʻlgan dBning har oʻndan biriga muhtoj boʻladi, bu esa zirhli koʻylagi himoyalangan yoʻlda keraksiz zaiflashuv qoʻshayotganiga diqqat bilan qarashni anglatadi.
Haqiqiy muhandislik savoli qaysi kabelning "yaxshiroq" ekanligi emas. Qaysi kabel ma'lum bir aloqa segmentining mexanik va optik talablariga mos keladi.
Har bir kabel turiga tegishli joy
Xususiyatlarni solishtirishdan oldin, bu joylashtirish stsenariylari nuqtai nazaridan o'ylashga yordam beradi. Kabelning atrofi - emas, balki uning xususiyatlari ro'yxati - har qanday tanlov qarorini qabul qilishi kerak. Quyidagi har bir stsenariy siz tortishingiz kerak bo'lgan mexanik va optik omillarni ham belgilaydi, shuning uchun baholash mantig'i alohida nazorat ro'yxatida o'tirishdan ko'ra kontekstga kiritilgan.
Iqlim bilan boshqariladigan{0}}maʼlumotlar markazi shkafi ichida standart MPO magistral kabellari toʻgʻri tanlovdir. Atrof-muhit toza, harorat-barqaror va jismoniy himoyalangan. Bu yerdagi kabellar o'rnatish vaqtida faqat o'rtacha kuchlanish yuklariga, qo'shni kabellardan vaqti-vaqti bilan lateral bosimga va HVAC tebranishiga duch keladi. Ikki qavatli-ko‘ylagi - ichki aramid ip hamda LSZH yoki plenumli{7}}tasvirli tashqi qoplama - IEC 60794 va TIA-568 mexanik talablariga javob berib, bularning barchasini qulay tarzda boshqaradi. Ushbu parametrda zirhli kabellardan foydalanish ishonchlilikni sezilarli darajada oshirmasdan, narx, og'irlik va diametrni oshiradi. 24 yoki 48 ta tolali magistral kabellar QSFP28 yoki QSFP-DD optikasi yordamida umurtqa pogʻonasini barg oʻtkazgich qatlamlariga--ulanadi va ularning kichikroq 3,0 mm tashqi diametri yuqori zichlikdagi kabel boshqaruvi tagliklari orqali toʻgʻridan-toʻgʻri yoʻnalishni davom ettiradi.
Ko'tarilgan pol ostidan -qatorlararo umurtqa pog'onasi ko'proq o'ylashni talab qiladi. Muhrlangan simi tovoqlari bo'lgan zamonaviy ob'ekt standart magistrallarga tayanishi mumkin. Ko‘tarilgan pol plitkalari ostida yo‘llari ochiq bo‘lgan eski binolar boshqacha hikoya qiladi - piyodalar tirbandligi, aylanayotgan aravalar va vaqti-vaqti bilan kemiruvchilar harakati bularning barchasi ikki{4}}qilobli konstruksiya hech qachon bardosh bera olmaydigan siqilish va ishqalanish xavfini keltirib chiqaradi. Agar sizda zararkunandalar qayd etilgan bo'lsa yoki sizning yo'llaringiz og'ir uskunalar bilan bo'lingan bo'lsa, buning o'zi magistral segmentlarida zirhli MPO yig'ilishlarini oqlaydi. Bu erda qaror qabul qilish juda oddiy: yo'lni tekshiring, haqiqiy mexanik tahdidlarni baholang va jismoniy dalillar sizga yo'l ko'rsatsin.
Sanoat va chekka muhit munozara uchun kam joy qoldiradi. Zavod pollari kabellarni mexanizmlardan doimiy tebranishlarga duchor qiladi. Kon nazorat xonalari zarrachalar bilan ifloslanish va haroratning haddan tashqari ko'tarilishini keltirib chiqaradi. Ochiq havodagi 5G shkaflari muzlash-erish sharoitlari va UV taʼsiridan oʻtadi. Harbiy maydonlarni joylashtirish yuqoridagilarning barchasini ta'sir qilish xavfi bilan birlashtiradi. Ushbu sozlamalarda standart magistral kabelning nominal ish diapazoni -20 darajadan +60 darajagacha va uning taxminan 100–200 N siqilish qarshiligi etarli emas. −40 darajadan +75 darajagacha baholangan va 1000 N dan ortiq lateral siqilish kuchiga bardosh bera oladigan zirhli MPO patch shnurlari bu yerda yuqori darajadagi yangilanish emas - ular asosiy talab hisoblanadi. Agar sizning havolangiz an'anaviy ma'lumotlar markazi himoyasi mavjud bo'lmagan bo'sh joydan o'tib ketsa, zirhli opsiya hech qanday ehtiyotkorlik bilan kabel boshqaruvi to'liq bartaraf eta olmaydigan nosozlik rejimini olib tashlaydi.
Shkaf ichidagi -kassetalar, adapter panellari va qabul qiluvchilar oʻrtasida odatda ikki metrdan kam boʻlgan qisqa xochli yamoqlar - standartga mos keladi.MTP/MPO ko'p rejimli yamoq kabellari. Atrof-muhit to'liq yopilgan, kabel dastlabki o'rnatishdan keyin zo'rg'a ishlov beriladi va egiluvchanlik ezilishdan ko'ra ko'proq ahamiyatga ega. Zirhli qattiqlik, egilish radiusi yuqori bo'lgan qattiq korpuslarda sizga qarshi ishlashi mumkin.

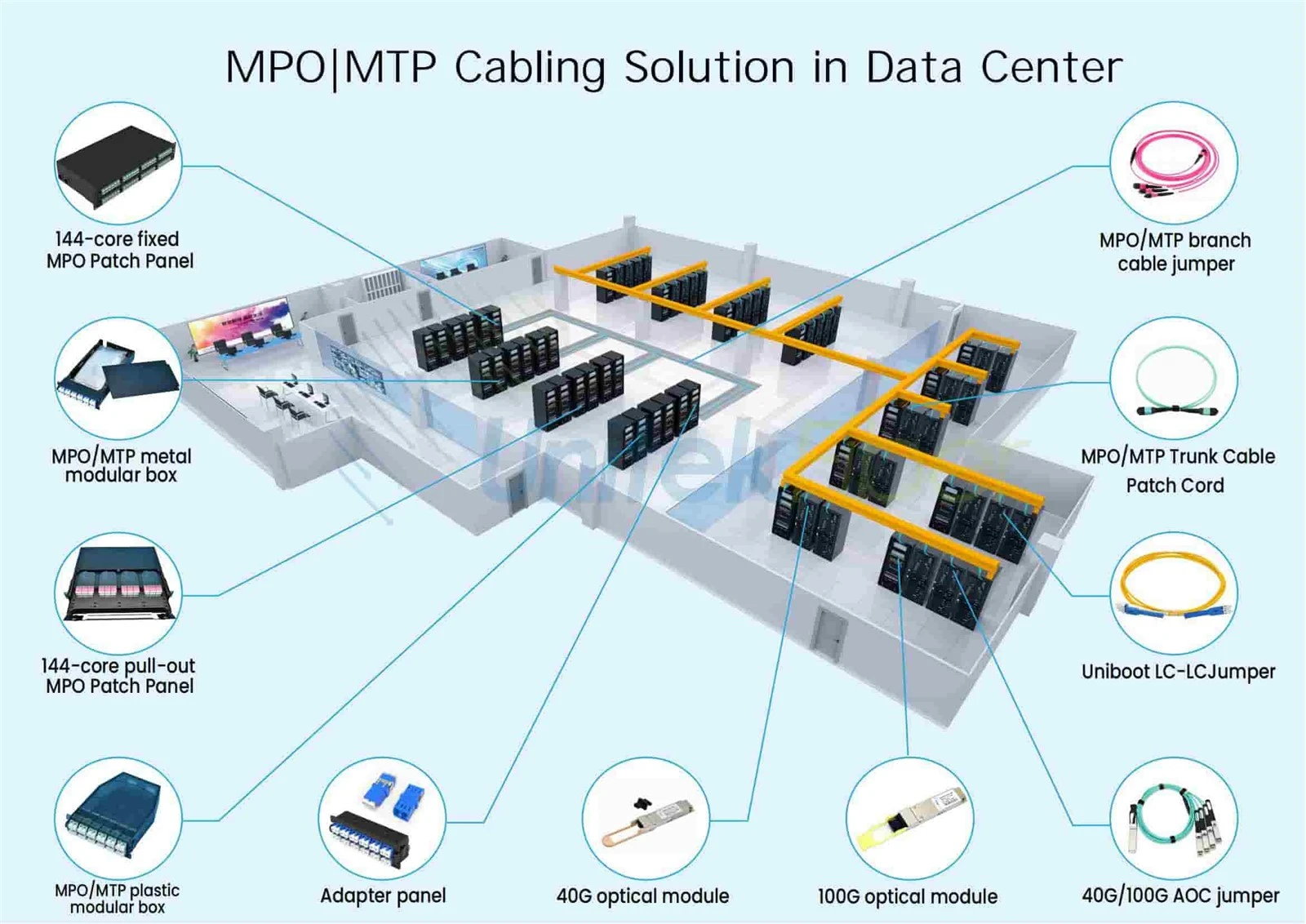

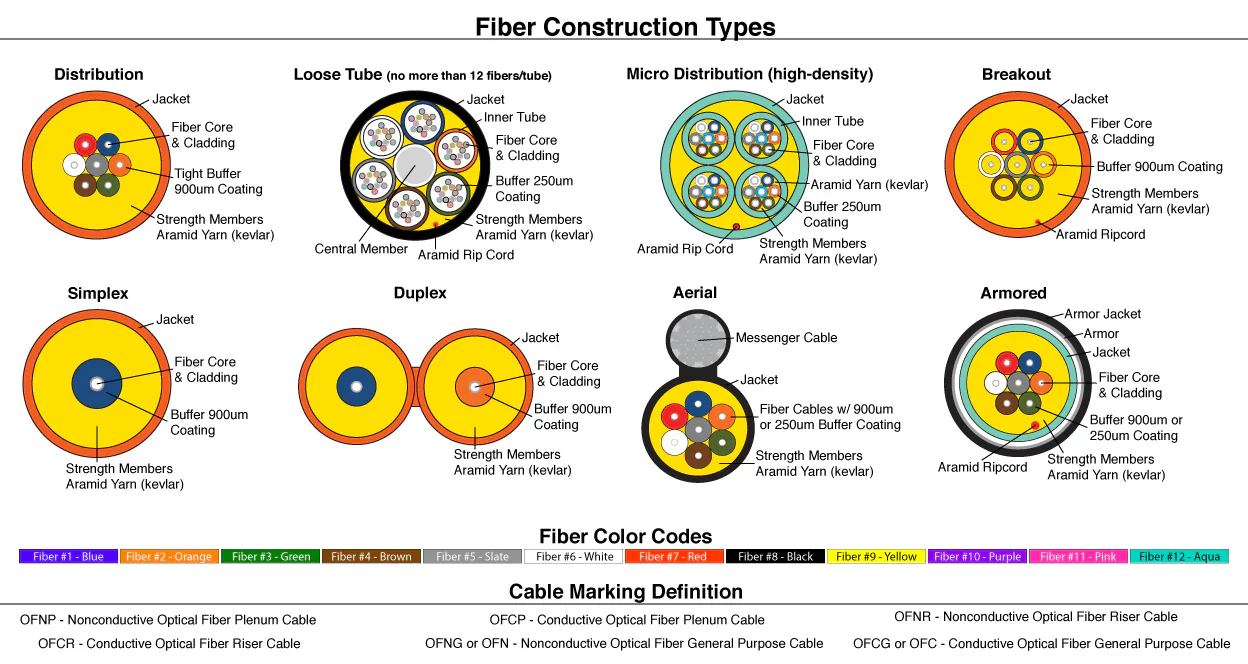

Har bir kabelning ichida aslida nima bor
Standart MPO magistral kabeli odatda ikki qavatli ko'ylagi ichida 12 dan 144 tagacha tolalarni to'playdi. TheMTP/MPO OM3 tolali patch kabelistandart shaklda tashqi diametri taxminan 3,0 mm. Ikkala uchi ham zavod{2}}aniqlik bilan jilolangan MT ferrullari - 8, 12 yoki 24 tolali - bilan toʻxtatiladi va har bir yigʻma har bir kanalga kiritish yoʻqolishini koʻrsatuvchi individual sinov hisobotlari bilan joʻnatiladi. Qurilish ataylab minimal: nazorat ostida bo'lgan ichki yo'l uchun etarli darajada himoya, bu og'irlikni past ushlab turadi va zich simi novdalarida ishlov berishni osonlashtiradi.
Zirhli MPO/MTP patch kordonlari tolalar to'plami va tashqi ko'ylagi o'rtasida gofrirovka qilingan po'lat quvur yoki o'zaro bog'langan alyuminiy zirhni kiritadi. Ba'zi dizaynlar aramid ipni po'lat quvvat elementi ustiga qo'yadi, bu esa standart konstruktsiyalardan taxminan o'n baravar ko'proq eziluvchanlikni oshiradi. Bu tashqi diametrni 4,0-5,0 mm gacha oshiradi va og'irlikni oshiradi. Biroq, zamonaviy zirhli dizaynlar hayratlanarli darajada moslashuvchan bo'lib qolmoqda. Yaxshi ishlab chiqilgan{6}}zirhli MPO shnuri 50 mm atrofida minimal egilish radiusiga erishishi mumkin, bu ko'pgina tuzilgan kabel muhitlarida ishlaydi. Asosiy ishlab chiqarish farqlovchisi - bufer qatlami zirh va tolali lenta o'rtasida - bo'lmasa, qattiq zirh egilish joylarida tolalarni bosib turishi va to'g'ridan-to'g'ri-kabel kiritish sinovida ko'rinmaydigan mikro egilish yo'qotilishiga olib kelishi mumkin.
Zirh sizga signal beradimi?
Zirhli ko'ylagi o'zi ulagich interfeysida kiritish yo'qotilishini bevosita oshirmaydi. Oʻrnatishning yoʻqolishi simi korpusiga oʻralgan narsaga emas, ferrul geometriyasiga, tolaning hizalanishiga va-yuzni jilolash sifatiga - bogʻliq. Zirhli yig'madagi kam yo'qotishli MTP konnektori to'g'ri ishlab chiqarilganda ham, standart magistraldagi bir xil ulagichga o'xshash, ulangan juftlik uchun 0,15–0,25 dB ni tashkil qiladi. 400G SR4 toʻlqin uzunliklarida ekvivalent konnektor sinflaridan foydalanadigan har ikkala kabel turi ham koʻp rejimli OM4 yigʻmalari uchun - odatda 0,15–0,35 dB funktsional yoʻqotishni taʼminlaydi.
Zirh jarimaga tortilishi mumkin bo'lgan joy - bu mikro-egilish. Agar po'lat quvur yomon ishlab chiqarilgan bo'lsa yoki kabel belgilangan minimaldan qattiqroq egilishlar bilan o'tkazilsa, zirh tolali lentaga siqiladi va mikro{2}}bukishning susayishi kirib boradi. Bu ishlab chiqarish sifati muammosi va o'rnatish intizomi muammosi, zirhli konstruktsiyaning o'ziga xos xususiyati emas. Zirhli MPO shnurlarini baholashda, har doim statik qo'shishni yo'qotish sertifikatini emas, balki -zamirlash testi ma'lumotlarini - so'rang. Faqat to'g'ridan-to'g'ri{9}}kabel yo'qolishi raqamlarini taqdim etadigan har qanday sotuvchi mikro-burilish muammosini yashirayotgan bo'lishi mumkin. Elyaf navlari yo'qotish byudjetlariga qanday ta'sir qilishini chuqurroq tushunish uchunOM1 dan OM5 ko'p rejimli tolalarni taqqoslashturli tolalar sinflarida modal tarmoqli kengligi va zaiflashuv xususiyatlari bo'yicha foydali kontekstni taqdim etadi.
Bu, shuningdek, optik yo'qotish byudjetingiz qattiq bo'lgan har qanday havola segmenti uchun -, masalan, 400G SR4 uzunligi 100 - OM4 chegarasiga - yaqinlashganda, marshrutlash yo'li qattiq burilishlarni o'z ichiga olgan bo'lsa, zirhli kabelning egilish xavfini hisobga olishingiz kerak. Agar yo'l tekis va keng bo'lsa, zirh sizga optik jihatdan hech qanday qimmatga tushmaydi. Agar yo'l kabelni bir nechta tor burchaklardan o'tkazsa, standart kabelning o'ziga xos moslashuvchanligi amalda kamroq umumiy aloqa yo'qotilishiga olib kelishi mumkin.
Batafsil mexanik himoya
Standart MPO magistral kabellari tuzilgan kabel muhitida mavjud bo'lgan kuchlanishlarga bardosh beradi: o'rnatish paytida o'rtacha tortishish yuklari, umumiy tovoqlar ichidagi kabel to'plamlarining lateral bosimi va qurilish tizimlaridan past darajadagi tebranish-. Aramid ip bilan mustahkamlangan qo'sh-qo'l g'ilof dizayni IEC 60794 va TIA{6}}568 ning ichki makon kabellari uchun mexanik talablariga javob beradi. Bu mo'rt kabellar emas -, ular shunchaki yaxshi boshqariladigan ob'ektda duch keladigan sharoitlar uchun yaratilgan.
Zirhli yig'inlar boshqa tahdid profiliga murojaat qiladi. Po'lat yoki alyuminiy qatlam standart qobiqni doimiy ravishda deformatsiya qiladigan ezish kuchlariga qarshilik ko'rsatadi. Ko'tarilgan-poldagi dumaloq stullar, ombordagi og'ir aravalar, zararkunandalarga qarshi kurash mukammal bo'lmagan ob'ektda kemiruvchilar tishlari - bular nazariy xavflar emas; ular tolaga texnik xizmat ko'rsatish guruhlari muntazam ravishda duch keladigan hujjatlashtirilgan nosozlik rejimlari. Ba'zi zirhli MPO konstruksiyalari 1000 N dan ortiq lateral siqilish kuchiga bardosh beradi, bu standart konstruktsiyalardan besh-o'n baravar ko'p. Kengaytirilgan harorat diapazoni (oddiy ichki korpuslar uchun −40 darajadan +75 darajaga va −20 gradusdan +60 darajagacha) iqlimdan tashqarida boshqariladigan joylar-har qanday joylashtirish uchun ikkalasini yanada farqlaydi.
Muayyan segmentga zirh kerakmi yoki yo'qligini baholashda, kabelning haqiqiy yo'li bo'ylab jismoniy xavf omillarini hisoblang: siqilish yoki zarba ta'siri, hujjatlashtirilgan kemiruvchilar yoki zararkunandalar faoliyati, xona ichidagi me'yorlardan tashqari harorat yoki namlik ekskursiyalari va marshrutlash kuchlarining 50 mm dan qattiqroq egilib-egilmasligi. Bitta yo'l segmentidagi ikkita yoki undan ko'p omillar zirhli konstruktsiya uchun kuchli holatdir. Agar yoʻl toʻliq yopiq boʻlsa, iqlim nazorati-boʻlsa va mexanik xavflardan xoli boʻlsa, standart magistral kabel bir xil optik koʻrsatkichni kamroq hajm va xarajat bilan taʼminlaydi.
Polarlik va moslik
Zirhli va standart MPO yig'inlari bir xil TIA-568 polaritlik usullariga amal qiladi - A turi (to'g'ridan-to'g'ri{3}}o'tish), B turi (teskari) va C toifasi (juft burish). Zirh qatlami pin hizalanishiga, jins konfiguratsiyasiga yoki ulagichning o'zaro ishlashiga ta'sir qilmaydi. Ayol zirhli MPO-12 shnuri erkak standart MPO-12 adapter paneli bilan hech qanday moslik muammosisiz ulanadi va tolalar soni, qutblilik turi va ulagich darajasi mos kelsa, zirhli va standart segmentlarni bir xil havolada erkin aralashtirishingiz mumkin.
E'tiborga olish kerak bo'lgan amaliy fikr: zirhli kabellar qattiqroq bo'lganligi sababli, qattiq korpuslarda ulagichning yo'nalishini ehtiyotkorlik bilan rejalashtiring. Aholisi zich joylashgan joylarda-yuqoriga-pastga tegingMPO/MTP optik tolali adapter paneliAgar kabelning zirhi standart shnurlar osonlik bilan ishlov beradigan qattiq burilishni oldini olgan bo'lsa, qo'shimcha bo'shliqni talab qilishi mumkin. Bu moslik muammosi emas - bu kabel boshqaruvini rejalashtirish detali boʻlib, kabellar saytga yetib borgunga qadar raftaning balandligi chizmasida koʻrsatilgan boʻlsa, oʻrnatish vaqtida sezilarli umidsizlikni saqlab qolishi mumkin.
MPO trunk alohida dupleks ulanishlarga ulanadigan uzilish ilovalari uchun,MTP/MPO dan SC yoki LC simlari kabellario'tishni ta'minlang va bir xil zirhli{0}}vas-standart baholash uning jismoniy muhitiga asoslangan parchalanish segmentiga qo'llaniladi.
Tez-tez so'raladigan savollar
Savol: Zirhli MPO patch kordonlarini standart MPO magistral kabellari bilan bir xil havolada aralashtirishim mumkinmi?
Javob: Ha. Zirhli va standart MPO komplektlari IEC 61754-7 va TIA-604-5 bilan mos keladigan bir xil MTP/MPO konnektorlaridan foydalanadi. Ayol zirhli shnur har qanday mos adapter paneli orqali erkak standart magistral bilan birlashadi. Zirh optik interfeysga emas, balki faqat kabel tanasiga ta'sir qiladi. Noto'g'ri kiritish yo'qotilishiga yo'l qo'ymaslik uchun ikkala to'plamning bir xil tolalar soni, qutblilik turi va ulagich darajasi (standart yoki past yo'qotish) bo'lishini tekshiring.
Savol: Zirhli ko'ylagi tozalash va tekshirish tartiblariga ta'sir qiladimi?
Javob: Yo‘q. Ulagichning{1}}yuzi zirhli va standart yig‘ilishlar o‘rtasida bir xil. Xuddi shu MTP-maxsus g'altak- turi yoki kassetali tozalagichdan foydalaning, har bir juftlashdan oldin 200x+ tolali diapazon bilan tekshiring va ulagichlar ishlatilmayotganda chang qopqoqlarini joyida saqlang. Zirh ferrulning ifloslanishiga yoki tozalashga kirishga ta'sir qilmaydi.
Savol: Zirhli MPO/MTP kabellarida qanday tolalar soni mavjud?
Javob: Zirhli MPO kabellari odatda 8{9}}tolali, 12-tolali va 24-tolali konfiguratsiyalarda mavjud boʻlib, ular 40G, 100G, 200G va 400G parallel optikalarda qoʻllaniladigan standart hisoblarga mos keladi. Ba'zi ishlab chiqaruvchilar magistral ilovalar uchun 48 tolali va undan yuqori zirhli magistrallarni taklif qiladilar, ammo ularning mavjudligi har xil. 12-tolali va 24-tolali versiyalar ma'lumotlar markazi va sanoat foydalanish holatlarining katta qismini qamrab oladi.
Savol: Zirhli MPO shnuri Plenum bo'shliqlari uchun mos keladimi?
Javob: Bu ko'ylagi reytingiga bog'liq. Zirh qatlamining o'zi tashqi ko'ylagi materialining yong'in darajasini - belgilamaydi. Zirhli MPO shnurlari OFNP (plenum), OFNR (ko'taruvchi) va LSZH ko'ylagi variantlari bilan mavjud. Kabelning yong‘inga chidamliligi sizning qurilish qoidalari talablariga mos kelishini havo bilan ishlov berish joylariga-o‘rnatishdan oldin har doim tekshiring.
Savol: 400G SR4 to'lqin uzunligidagi zirhli va standart MPO kabellari o'rtasida joylashtirishni yo'qotish qanday taqqoslanadi?
Javob: Ikkala kabel ham MTP konnektorlarining ekvivalent darajasidan foydalanilganda (masalan, past{2}}yo'qotish yoki elita), ulangan juftlik uchun kiritish yo'qotilishi funktsional jihatdan bir xil bo'ladi - odatda multimodli OM4 agregatlari uchun 0,15–0,35 dB. Zirh konnektor-darajasining optik ishlashini pasaytirmaydi. Zirh qo'shimcha yo'qotishlarga olib kelishi mumkin bo'lgan yagona stsenariy, agar kabel minimal egilish radiusidan pastroq o'tkazilsa, bu tolada mikro egilishning susayishiga olib kelishi mumkin. Ishlab chiqaruvchi tomonidan belgilangan egilish radiusiga rioya qilish bu xavfni bartaraf qiladi.
