Avval javob bering. Tolali pigtaillarni patch panelga ulash uchun: korpusning ulashga-tayyorligini tasdiqlang, magistral va pigtail oynasi mos kelishini tasdiqlang, biriktirgichni ish joyida kalibrlang, so‘ngra simi kirishidan etiketli portgacha bo‘lgan o‘n raqamli qadamni bajaring. ANSI/TIA{6}}568.3-E xona kabellari uchun har bir ulanish uchun 0,3 dBgacha ruxsat berishini va loyiha spetsifikatsiyasi ikkala ko'rsatkichdan ham yuqori ekanligini bilgan holda, har bir termoyadroviy birikmani ishchi maqsad sifatida 0,1 dB ostida ushlab turing. Har bir OTDR qo'shilish hodisasini ikki yo'nalishdan va o'rtacha hisobdan o'lchang, chunki o'xshash bo'lmagan tolada bir yo'nalishli ko'rsatkichlar shunchaki noaniq emas, balki bashorat qilinadigan yo'nalishda noto'g'ri.
Yamoq paneliga tolali pigtaillarni ulashdan oldin-oldindan ish tekshiruvlari
Ilovalar stolimizga etib boradigan ko'p narsalar birlashma muammosi emas. Bu xarid qilish yoki rejalashtirish muammosi bo'lib, u ekipaj simi ochilgan holda ulash qurilmasida turgandan keyingina ko'rinardi. Uchta tekshiruv o'n daqiqa davom etadi va ularning deyarli barchasini olib tashlaydi.
| Vaziyat | Nimani tekshirish kerak | Agar ishni to'xtating |
|---|---|---|
| Muqovani ulashga-tayyor | Tovoqlar o'rnatish nuqtalari, biriktirgich ushlagichi sig'imi, bo'sh saqlash kanali, egilish{0}}radius yo'riqnomalari hammasi mavjud | To'rttasidan biri yo'qolgan. To'g'ridan-to'g'ri{1}}tugatish shassisini tovoqlar o'rnatilmagan yoki bo'sh kanali bo'lmagan holda amalda saytga o'zgartirib bo'lmaydi, lekin ba'zi modulli korpuslar taglik to'plamiga qo'shimcha-qo'shiladi. Ikkala yo'lni ham qabul qilishdan oldin qo'shimcha ma'lumotlar varag'iga qarshi tasdiqlang |
| Elyaf turlari uchigacha mos keladi | Magistral va pigtail ikkalasi ham bitta rejim-yoki ikkalasi ham bir xil multimod toifasi. Ko'ylagi rangini emas, balki kabel nashrini va pigtail yorlig'ini tekshiring | Yadro geometriyalari farqlanadi. Koʻp rejimli qoʻshilishning yagona-rejimi shunchaki yoʻqolib ketmaydi. Yo'nalishga, ishga tushirish shartlariga va qabul qiluvchining chegarasiga qarab, u jiddiy qabul qilib bo'lmaydigan yo'qotishdan tortib, umuman chiqmaydigan havolagacha bo'lgan har qanday narsani keltirib chiqaradi. |
| Splicer bu xona uchun sozlangan | Ark kalibrlash haqiqiy ish holatida bajariladi, elektrod holati va yoy soni tekshiriladi | Kalibrlash oxirgi marta turli harorat yoki balandlik sharoitida amalga oshirildi |
Uchta nosozlik rejimi biz koʻrib chiqadigan koʻpgina shikoyatlar va qaytarmalarni hisobga oladi va ularning uchtasi ham kabelni ochishdan oldin hal qilinadi: dizayn boʻyicha ulash lagandalari nazarda tutilganda toʻgʻridan-toʻgʻri tugatish shassisi sifatida buyurtma qilingan panel, bitta rejimli magistralga nisbatan buyurtma qilingan koʻp rejimli pigtail toʻplami, chunki buyurtma kabelning bosma rangi mm90 ga emas, balki mm90 bilan almashtiriladi. tovoqlar endi chimchilamasdan yopilmaguncha narx asoslarida mm oyoqlari. Uchtasining hech birini yaxshiroq splayser bilan tuzatib bo'lmaydi.
Panelni tanlash, xususan, har kim kabelni ochishdan bir necha hafta oldin qabul qilingan sotib olish qaroridir, shuning uchunsplice{0}}tayyor patch paneli yoki ODFni tanlashulanish rejasiga tegishli. Rejimning mosligi bir xil turdagi qaror: thebir{0}}rejim va ko'p rejimli pigtail konstruktsiyasi o'rtasidagi farqlaganda emas, balki buyurtma bosqichida o'rnatiladi.
Zavod-yozilgan tolali cho'chqa tolasi sizga nimalarni sotib oladiki, bu maydonni tugatish sizga yordam bermaydi
Pigtailni tugatish ishi qulaylik argumenti emas, balki ishlab chiqarish argumentidir. Yuzning egrilik radiusi, cho'qqining siljishi va tola balandligini anglatuvchi-yuz geometriyasi boshqariladigan bosim va plyonka ketma-ketligi ostida bir vaqtning o'zida o'nlab konnektorlar bilan ishlaydigan abraziv uskunada o'rnatiladi.
Biz aniq aytishimiz mumkin bo'lgan narsa - bu spetsifikatsiya va jarayon. Bizning liniyamizdagi har bir tugatilgan yig'ish qadoqlashdan oldin-yuz tekshiruvi, qo'shish yo'qolishini o'lchash, qaytarilish yo'qotilishini o'lchash, uzluksizlik, qutblanishni tekshirish va rang-ketma-ketligini tasdiqlashdan o'tadi. Yagona rejim spetsifikatsiyasining chegaralari UPC uchun 0,2 dB dan kam yoki unga teng va 50 dB dan katta yoki undan katta, APC uchun 0,3 dB dan kam yoki unga teng va 60 dB dan katta yoki unga teng. Bular da'vo qilingan maydon o'rtacha ko'rsatkichi emas, balki mahsulot spetsifikatsiyasida yozilgan shiftlardir. O‘lchangan taqsimot buyurtma bilan birga jo‘natilgan partiya yozuviga tegishli bo‘lib, so‘rov bo‘yicha sinov to‘lqin uzunligi va asbob turi bilan anonim partiya hisobotini yuboramiz, chunki siz tekshirishingiz mumkin bo‘lgan tarqatish blog paragrafida keltirilgan raqamdan qimmatroqdir.
Dala ulagichi{0}}bu raqamlarga yetishi mumkin. U qila olmaydigan narsa, ularga doimiy ravishda, ulagichdan keyin ulagichga, iyul oyida uyingizda qo'lda silliqlash pakchasi va interferometrsiz erishishdir. Zavodda tugatilgan tolali cho'chqa tolasi magistralga ulangan-to'g'ridan-to'g'ri magistralni tugatadi. Fon yoqilganFTTH, ODF va ma'lumotlar markazini qurishda tolali pigtail nima uchun ishlatiladikomponent tomonini qamrab oladi. Ushbu maqola protsedura bo'yicha qoladi.

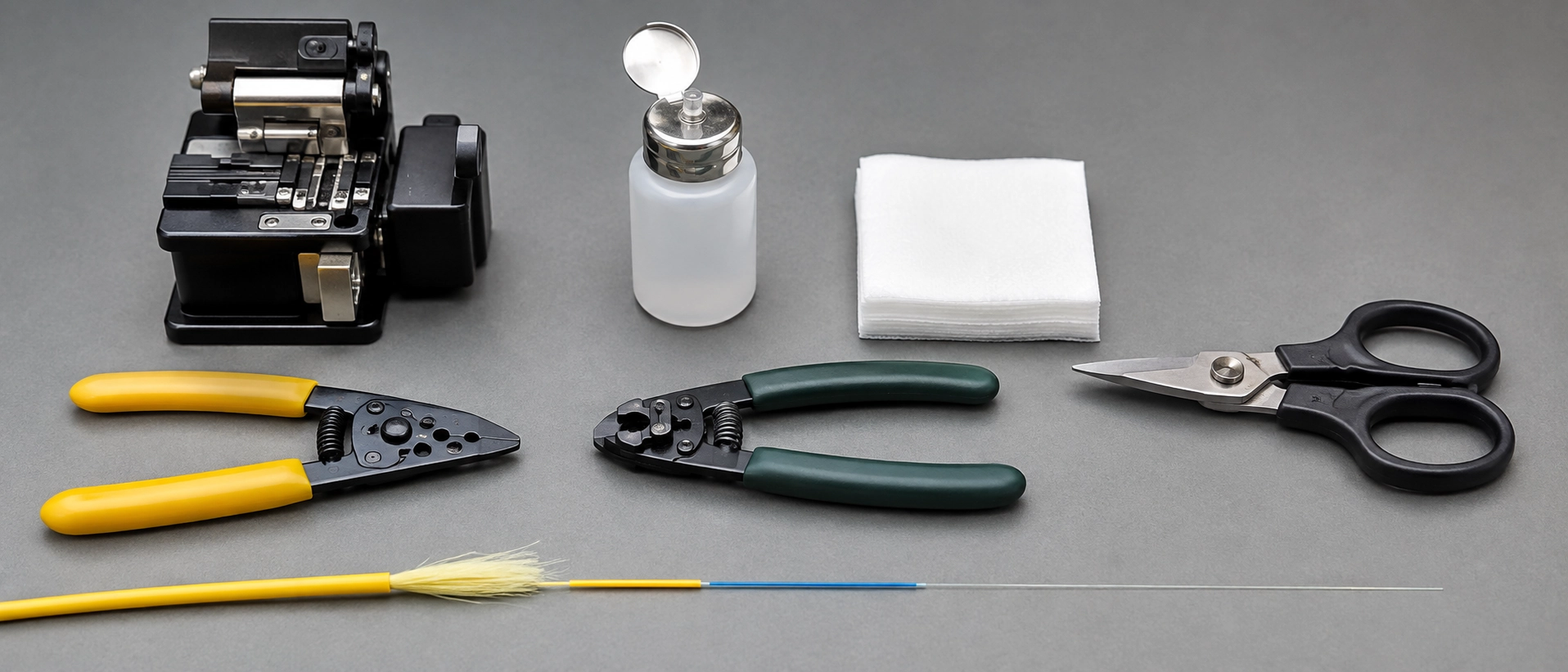

Tolali cho'chqalarni ulashdan oldin dastgohni o'rnatish va iste'mol qilish muddati
Asosiy kompetentsiya o'rnatilgandan so'ng, sarflanadigan holat qo'shilish natijalaridagi siljishning takrorlanadigan manbasiga aylanadi. Kuzatiladigan signal bitta yomon bo'g'in emas. Bu tendentsiya: taxminiy yo'qotish laganning ikkinchi yarmida barqaror ravishda ko'tariladi yoki uchta ketma-ket bo'g'inlar bo'ylab yorilish burchagi yomonlashadi. Ikkalasini ham ko'rganingizda, texnikangiz haqida biror narsani o'zgartirishdan oldin to'xtating va pichoqning holatini va yoy sonini tekshiring.
Quyidagi jadvalda skameykaga kerak bo'lgan narsalar ro'yxati keltirilgan va undan ham foydalisi, har bir element ishonchli bo'lishni to'xtatganda, har bir raqam aslida tayanadigan vakolatga ega.
| Element | Muhim bo'lgan spetsifikatsiya | Xizmat ko'rsatish punkti | Asos |
|---|---|---|---|
| Fusion birlashtiruvchi | Yagona rejimda ishlash uchun-asosiy tekislash | Ketish paytida va harorat yoki balandlik o'zgarishidan keyin yoyni kalibrlash | Splicer ishlab chiqaruvchisi foydalanish qo'llanmasi |
| Elektrodlar | Splicer modeliga mos keladi | Arkda o'zgartiring, splayserning o'z hisoblagichini hisoblang va qo'lda belgilang. Umumiy sanoat raqami bilan ishlamang, chunki bu raqam model va elektrod turiga qarab farq qiladi | Splicer ishlab chiqaruvchisining texnik xizmat ko'rsatish jadvali |
| Nozik pichoq | 0,5 darajadan past bo'lgan qobiliyat | Pichoq o'rnini jadval bo'yicha aylantiring, yorilish burchagi yuqoriga siljiganida almashtiring | Cleaver ishlab chiqaruvchining pichoq-xizmati jadvali |
| Striptizchilar | 0,9 mm zich tampon va 250 mkm qoplama uchun alohida asboblar | Har bir smenada jag'larni{0}}qoplamani tekshiring | Dala amaliyoti |
| Sarf materiallarini tozalash | 99% izopropil spirt, tuklarsiz{1}}salfetkalar | Har bir qo'shish uchun yuzni yangi artib oling. Shishada qolgan ifloslanish yoy orqali bug'lanadi va qo'shimcha sifatida bo'g'in ichida qayta to'planishi mumkin. | Birlashtiruvchi va tola ishlab chiqaruvchisi tozalash bo'yicha ko'rsatmalar |
| Himoya yenglari | Ichki diametri tolaga, uzunligi patnis ushlagichiga mos keladi | Birinchi bo'g'indan oldin ushlagichdagi yeng o'rindiqlarini tasdiqlang | Yeng va patnis ishlab chiqaruvchining texnik xususiyatlari |
| VFL, OLTS, OTDR | Uzluksizlik va makrobend ovlash uchun VFL, sertifikatlash uchun OLTS, xarakteristikalar uchun OTDR | Hisoblagichni kalibrlash oqimi | ANSI/TIA-568.3-E sinov darajalari |
| Yorliqlash | Panelning ikkala tomonida port va strand identifikatsiyasi | Tovoqlar yopilishidan oldin qo'llaniladi | Loyihani yorliqlash spetsifikatsiyasi |
Bir tafsilotni ochiq aytishga arziydi, chunki ekipaj xato qilganda bir soatga ketadi: issiqlik-qisqaruvchi qism tolaga o'tadi.oldintolalar biriktirgichga kiradi. Keyinchalik eslashdan tiklanish yo'q.

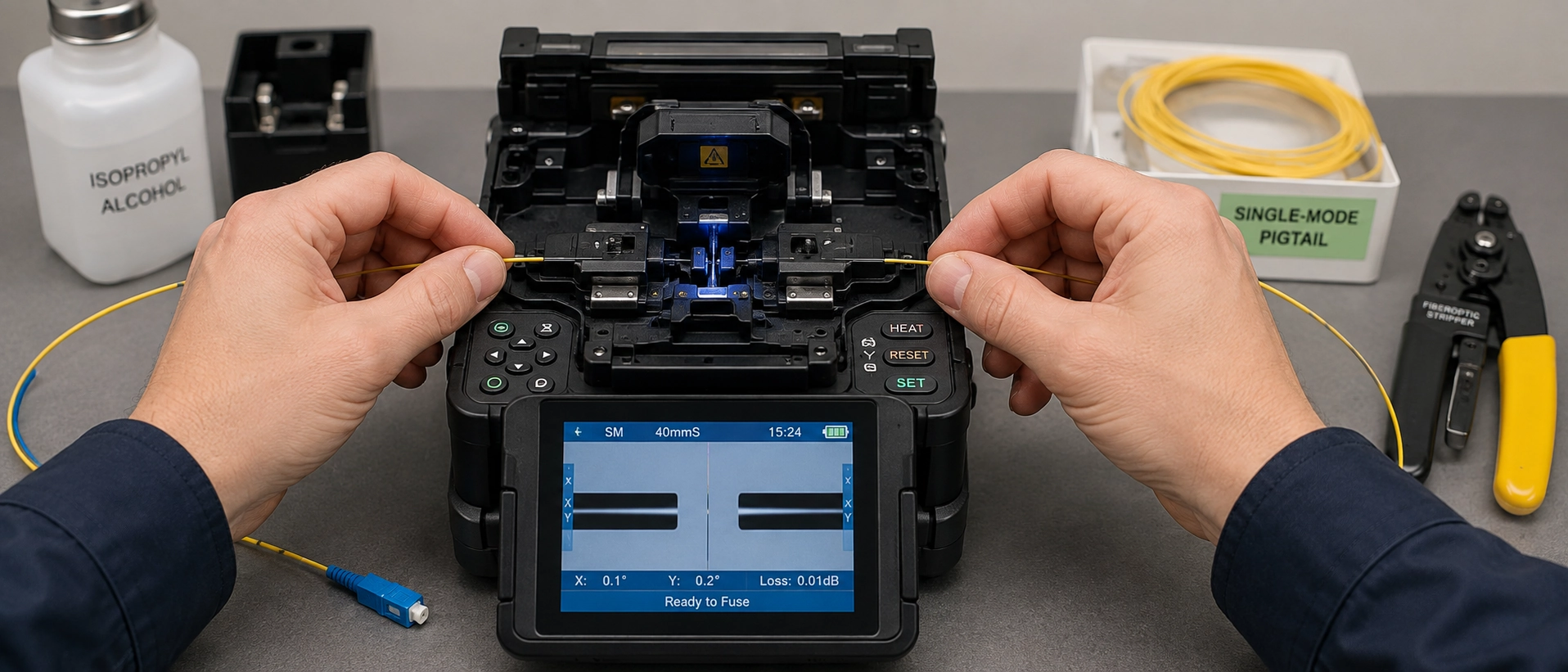

Fiber Pigtail Fusion Splicing bosqichma-bosqich: Pass mezonlari bilan o'nta raqamlangan qadam
Bu biz oʻz amaliy laboratoriyamizda 12{3}}tolali va 24-tolali boʻsh trubkali magistrallarda, 40 mm va 60 mm himoyali 1U va 2U laganda korpuslariga mijozlarni sinovdan oʻtkazishda va namuna malakasini birlashtirishda ishlatiladigan ish tartibi. Har bir qadamda o'tish mezoni va takroriy tetik mavjud, chunki hukm nuqtalarisiz ketma-ketlik shunchaki tavsifdir. Xuddi shu tartib FTTH klemens qutilari uchun bitta rejimli pigtail biriktirish protsedurasiga nisbatan qo'llaniladi, bu erda faqat tovoqlar soni va tolalar soni o'zgaradi.
| # | Harakat | O'tish mezoni | Triggerni takrorlang |
|---|---|---|---|
| 1 | Magistralni panelga keltiring, tashqi ko'ylagini rejalashtirilgan oynaga echib oling, g'ilofni kirish joyiga mahkamlang va metall mustahkamlik va markaziy elementlarni kabel va korpus ishlab chiqaruvchilarining ko'rsatmalariga va saytdagi amaldagi bog'lash qoidalariga muvofiq mahkamlagichning tuproq nuqtasiga ulang. Dielektrik kuch elementlari bog'lanmagan, shuning uchun quloqqa tegmasdan oldin qaysi turga ega ekanligingizni aniqlang | Kabel qo'l bosimi ostida harakatlana olmaydi, ulanish usuli mavjud element turiga va ishlab chiqaruvchining ko'rsatmalariga mos keladi | Bezdagi har qanday harakat yoki dielektrik element metall deb hisoblanadi |
| 2 | Halqali{0}}bufer trubkalarini kesib oling va olib tashlang, 99% IPA bilan jel qoldiqlarini olib tashlang, har bir trubkani o'ziga tegishli taglikka yo'naltiring | Har qanday tolada ko'rinadigan qoldiq yo'q, ularning laganda yozuvlariga o'rnatilgan naychalar | Jel seziladi yoki tolada ko'rinadi |
| 3 | Har qanday asbob shishaga tegmasdan oldin skameykaga mos rang tartibida magistral iplari va cho'chqa oyoqlarini qo'ying. | Ikkala to'plam ham bir xil ketma-ketlikda, pozitsiya bo'yicha o'qiladi | Ip identifikatoridagi har qanday noaniqlik |
| 4 | Himoya yengini pigtail oyog'iga suring | Yeng kiygan, etik tomoni birikish zonasidan toza | 8-bosqichda yeng yo‘q |
| 5 | Ikkala toladan ham, odatda 30-40 mm mintaqada, biriktiruvchi ushlagich va yeng talab qiladigan uzunlikdagi chiziqli qoplama. Birlashtiruvchi ushlagich geometriyasi, tirqish uzunligi va yeng uzunligi birgalikda jihozingiz uchun to'g'ri raqamni o'rnatadi. | Yalang'och tola uzunligi ushlagichga to'g'ri o'tiradi, yorilish nuqtasi mo'ljallangan holatda | Tola ushlagichga yetib borish uchun juda qisqa yoki yengni ifloslantiradi |
| 6 | Bir tomonlama ro'molcha bilan tozalang, har safar yuzni yangi arting | Ovozli yoki vizual tortishish, qoldiq yo'q | Har qanday ikkinchi bir xil yuzni artib o'tadi |
| 7 | Ikkala uchini kesib oling | Splicer tekis, perpendikulyar yuz haqida xabar beradi. 0,5 darajadan past bo'lsa, natijalar doimiy ravishda takrorlanadigan bo'ladi va pichoq ishlab chiqaruvchisi ko'rsatilgan burchak qobiliyati asbobingiz uchun mos yozuvlardir. | Burchak hisoboti yuqoriga siljiydi yoki yuzda chip, lab yoki burma ko'rinadi |
| 8 | To'g'ri tanlangan tolali profil bilan yoyni boshqaring | Splicer smetasi bir xil patnisdagi boshqa bo'g'inlar bilan mos keladi | Qo'shma tasvirda ko'rinadigan chiziq, bo'rtiq yoki qabariq |
| 9 | Yengni mahkamlash novdasi tekislangan holda bo'g'inning ustiga o'rnating, o'sha yeng diametri uchun belgilangan pech tsiklini boshqaring | Yeng to'liq qisqargan, havo tiqilib qolmagan, bo'g'in novda markazida joylashgan | Oʻchirilgan-markaziy boʻgʻin yoki toʻliq boʻlmagan qisqarish |
| 10 | Yengni ushlagichga o'rnating, o'rtadan tashqariga har ikki tomonga bo'shashtiring, patnisni yoping, pigtail oyoqlarini adapter plastinkasiga kiying, foydalanilmagan adapterlarni yoping, ikkala yuzga teg qo'ying, so'ngra sinovdan o'tkazing. | Ilgaklar tekis yotadi, bo'g'inda kuchlanish yo'q, egilish radiusi kabel ishlab chiqaruvchisi minimal yoki undan yuqori | Kabelning belgilangan minimal egilish radiusidan qattiqroq har qanday halqa |
Ko'rinadigan chiziq, bo'rtiq yoki qabariq qayta-qistirish emas, balki qayta{1}}yorilish degan ma'noni anglatadi.
Ushbu ketma-ketlikdagi ikkita hukm nuqtasi alohida e'tiborga loyiqdir. 8-bosqichda splayserning taxmini o'lchov emas, balki tasvir tahlili natijasida olingan bahodir. Bu bo'g'inni joyida qayta tiklash to'g'risida qaror qabul qilish uchun juda mos keladi va bu qabul qilish dalili emas. 10-qadam ataylab shunday tartiblanganki, yorliqlash sinovdan oldin bo'ladi, chunki portga kuzatib bo'lmaydigan sinov hisobotlari-yozilib ishlaydi.

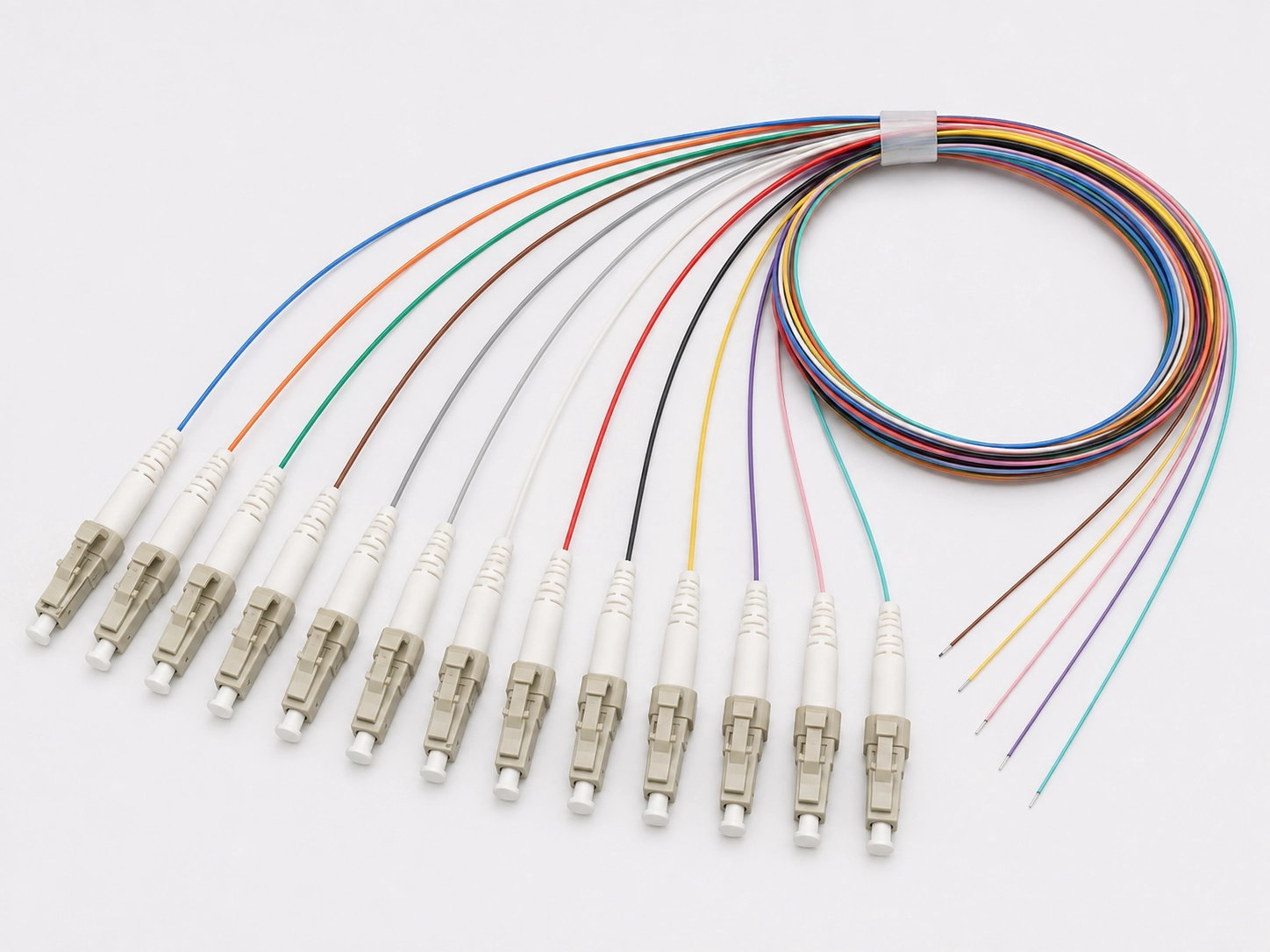

Fiber Pigtail Ranglar ketma-ketligi va birinchi marta to'g'ri qutblanish
Rangni identifikatsiya qilish protseduradagi xato{0}}oldini olishning eng arzon mexanizmi bo'lib, u faqat cho'chqa to'plami magistral bilan bir xil qoidaga amal qilganda ishlaydi. ANSI/TIA-598-D da koʻrsatilgan oʻn ikki{2}}joylashuv ketma-ketligi koʻk, toʻq sariq, yashil, jigarrang, shifer, oq, qizil, qora, sariq, binafsha, atirgul, aqua rangda ishlaydi, oʻn ikki toladan yuqori kabellar har bir bufer trubkasida ketma-ketlikni takrorlaydi va izlovchi belgilarini qoʻshadi.
Yamoq panelida 12-tolali pigtailni qanday o'rnatishni ishlab chiqayotgan har bir kishi rang to'plamiga dala qulayligi emas, balki spetsifikatsiya elementi sifatida qarashi kerak. Ikkita ogohlantirish qo'llaniladi. IEC va TIA konventsiyalari har bir pozitsiyada bir-biriga mos kelmaydi, shuning uchun bir konventsiyadagi kabelni boshqasining dumlari bilan aralashtirgan qurilish sinov paytida aniqlangandan ko'ra, ulanishdan oldin yozilgan xaritalashni talab qiladi. Va kelgan konventsiya - bu xarid buyurtmasi. Biz yetkazib beramiz12 rangli pigtail to'plamlarihar ikkala ketma-ketlikka, ya'ni qaror laganda emas, balki RFQ da qabul qilinadi.
Fiber pigtail uchun qabul qilinadigan ulanish yo'qolishi: siz aslida qaysi hujjatga egasiz
Tolali pigtaillarni birlashtirganda ishchi maqsad sifatida har bir bo'g'in uchun 0,1 dB dan foydalaning va toza bitta rejimli oynaga-zamonaviy tekislash moslamasi uning ostidan tushishini kuting. Biroq, shartnomani qabul qilish ushbu bandga emas, balki loyiha spetsifikatsiyasiga va u nomlagan nashrga muvofiq amalga oshiriladi. Uchta chegara aylanadi, ular juda boshqacha vakolatlarga ega bo'lgan hujjatlardan kelib chiqadi va loyiha fayli qaysi biri qo'llanilishini hal qiladi.
| Foydalanish chegarasi | Qiymat | Boshqaruv hujjati | Status |
|---|---|---|---|
| Binolar va ma'lumotlar markazi kabellari | Har bir termoyadroviy ulanish uchun 0,3 dB, standart darajadagi ulangan ulagichlar juftligi uchun 0,75 dB | ANSI/TIA-568.3-E | E'lon qilingan standart chegara. Xuddi shu standart standart shnur-standart ulagichga ulanganda qattiqroq ruxsatni belgilaydi, shuning uchun test usulingizga mos keladigan bandni o'qing (Fluke tarmoqlari) |
| Tashqarida zavod va operator amaliyoti | Har bir ulanish uchun 0,1 dB, tez-tez o'rtacha 0,05 dB havola bilan, ba'zan oziqlantiruvchi yo'nalishlarda qattiqroq | Operator yoki moliyalashtirilgan{0}}dastur spetsifikatsiyasining o'zi | Shartnoma maqsadi, umumiy standart chegara emas. Telcordia GR hujjatlari ko'pincha ushbu shartnomalarda nomlanadi, lekin unga iqtibos keltirgan shartnomadan tashqarida Telcordia qabul qilish qiymati yo'q. Agar shartnomangiz GR hujjatiga nom bersa, ushbu banddagi rasm va nashrni oling |
| Dizaynni rejalashtirish qiymati | Yagona rejimdagi termoyadroviy ulanish uchun 0,15 dB-, tajribali texniklar bilan 0,1 dB dan ancha past. | Optik tolali aloqa assotsiatsiyasi yo'riqnomasi (FOA) | Byudjetni hisoblash uchun rejalashtirish ko'rsatkichi |
Quyidagi amaliy qoida: loyiha spetsifikatsiyasi ushbu jadvaldagi har bir umumiy raqamdan, shu jumladan biznikidan ham ustundir. Ikki qarama-qarshilik bo'lsa, spetsifikatsiya g'alaba qozonadi va argument tugaydi.
0,3 dB dan 0,05 dB gacha bo'lgan tarqalish - bu qabul qilish to'g'risidagi nizolar yashaydi va sabab arifmetikdir. Yuqori bo'linish nisbatiga ega bo'lgan PON havolasi ajratuvchi yo'qolganidan, ulagich juftligidan va marshrut susayganidan keyin kam chegaraga ega, shuning uchun har bir qo'shma qo'nish 0,05 dB o'rniga 0,15 dB bo'lib, kelajakda tugun kerak bo'ladigan byudjetni sarflaydi. 90 metrli tijorat LAN ishida bir xil birikma ahamiyatsiz.
Yana bir arifmetik parcha, diqqat bilan aytilgan. Standartning ruxsat etilgan maksimal qiymatlari boʻyicha hisoblangan eng yomon{1}}budjetda 0,75 dB boʻlgan ulangan ulagich juftligi 0,3 dBʼdagi ulanishdan ikki baravar koʻproq sarflaydi, shuning uchun termoyadroviy birikma emas, balki ulagich interfeysi kattaroq qator elementidir. Haqiqiy komponentlar odatda ikkala shiftga qaraganda ancha yaxshi ishlaydi, shuning uchun biz etkazib beradigan har bir tolali pigtailning ulagich uchi taxmin qilingandan ko'ra o'lchanadi.

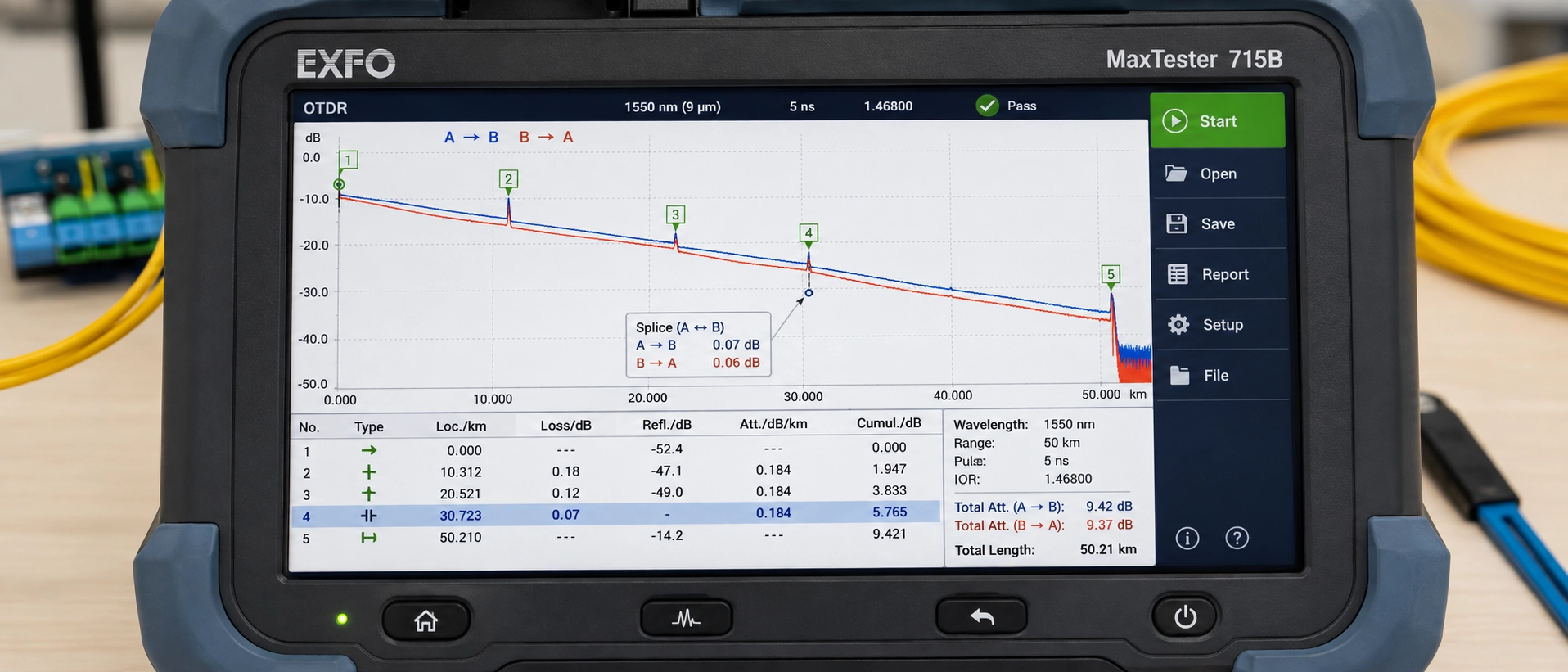

Fiber Pigtail Splice testi: 1-darajali, 2-darajali va nima uchun birinchi{2}}Yoʻnalish OTDR hisobotlari rad etiladi
Tolali pigtail ulanishlarini sertifikatlashda ikkita sinov darajasi mavjud va ular bir-birini almashtirib bo'lmaydi. 1-darajali optik yo'qotish sinovlari to'plamiga ega bo'lgan qo'shishni yo'qotish sertifikatidir va bu havolani tasdiqlaydi. 2-darajali OTDR xarakteristikasi bo'lib, u diagnostika hisoblanadi. 0,05 dB dan past bo'lgan har bir ulanishni ko'rsatadigan iz foydali dalildir va u 1-darajali natijalarni almashtirmaydi.
Ikkinchi qoida birinchisiga qaraganda ko'proq ekipajni ushlaydi. OTDR ulanishining yo'qolishi har ikki yo'nalishda ham o'lchanishi va o'rtacha hisoblanishi kerak. Bu protsedura asosida qurilgan o'lchash usuli bo'lib, o'xshash bo'lmagan tolaga ega bo'lgan havoladagi bir{2}}yo'nalish natijalari shunchaki aniq emas, balki ular bashorat qilinadigan yo'nalishda noto'g'ridir (Corning). Bu bizni yaxshi texniklarni yaxshi bo'g'inlarni qayta tiklashga majbur qiladigan o'qishga olib keladi.
Gainer: Fiber Pigtail Splice o'qishlari yolg'on gapirganda
OTDR tolali cho'chqa bo'g'imidagi qo'shilish yo'qolishini o'lchamaydi. U hodisaning har ikki tomonida orqaga tarqalishni o'lchaydi va qadamdan yo'qotishni aniqlaydi. Ikkala tolalar turli xil rejimli maydon diametrlariga ega bo'lsa, ularning orqaga tarqalish koeffitsientlari farqlanadi va taxmin qilingan qadam bu farq bilan ifloslangan.
Asbob kattaroq-MFD tomonidan kichikroq tomonga oʻlchanadigan boʻlsa, aniq koʻtarilish haqida xabar beradi, yaʼni mavjud boʻlmagan quvvat. Boshqa yo'l bilan o'lchangan bo'lsa, u kattalashtirilgan yo'qotish haqida xabar beradi. Ikki yo'nalishni o'rtacha qilish artefaktni olib tashlaydi va haqiqiy raqamni qoldiradi.
Kategoriya{0}}darajasini taqqoslash rejim maydoni farqining etarli dalili emas va bu erda ko'pchilik maydon tushuntirishlari noto'g'ri bo'ladi. ITU-T ruxsat etilgan diapazonda 1310 nm da nominal MFD va tolerantlikni talab qiladi va standart bir{4}}rejim va egilish-befarq toifalari uchun ruxsat etilgan diapazonlar bir-biriga mos keladi (ITU-T G.652). Bir-biriga o'xshashlik nazariy emas: Corning's SMF-28 Ultra 1310 nm da 9,2 ± 0,4 mkm deb e'lon qiladi va G.652.D ga to'liq mos keladi.vaG.657.A1 egilish talabidan oshib ketadi, shuning uchun "G.657 tolasi" siz qo'shayotgan rejim maydoni haqida o'z-o'zidan hech narsa aytmaydi. Boshqa egiluvchan{4}}sezgirsiz dizaynlar, ayniqsa B toifalari, pastroq oʻtirishadi.
Shunday qilib, ish qoidasi "G.657 G.652 bilan uchrashganda, daromadni kuting" emas. Bu: ikkala ma'lumot varaqlarida, magistral kabelda va pigtailda e'lon qilingan nominal MFDni o'qing va bu ikki e'lon qilingan qiymatlar bir-biridan mazmunli farq qilganda yo'nalish assimetriyasini kuting. Kategoriya nomlari sizni chalg'itmaydi, ma'lumotlar jadvallari esa yo'ldan ozdirmaydi. Shuning uchun biz G.652D, G.657A1 yoki G.657A2 tolali navlarini pigtail spetsifikatsiyasida chop etamiz va nima uchun etkazib beruvchidan e'lon qilingan MFDni so'rash pedantik emas, balki oqilona savol.
Fiber pigtail birlashmadagi nosozliklarni bartaraf etish: tekshiring, keyin harakat qiling
| Alomat | Avval tasdiqlang | Katta ehtimol bilan sabab | Harakat | Qayta{0}}qo'shish kerakmi? |
|---|---|---|---|---|
| Splayserning taxminiy qiymati 0,1 dB dan yuqori, ko'rinadigan inklyuziya | Biror narsani kesishdan oldin qo'shma tasvirni tekshiring | Kontaminatsiya bo'g'imga bug'lanadi | Qayta-chilang, yangi IPA bilan tozalang, qayta-bo'ling, qayta-bog'lang | Ha |
| Takrorlangan yomon{0}}xabarlar | Oxirgi bir nechta bo'g'inlar bo'ylab xabar qilingan yorilish burchagi tendentsiyasini tekshiring | Pichoqning aşınması yoki chiziq uzunligining mos kelmasligi | Pichoq o'rnini aylantiring, chiziq uzunligini tekshiring, yuzni tekshiring | Ha, asbobni tuzatishdan keyin |
| Yoyning beqarorligi, siljish bo'ylab yuqoriga qarab yo'qotish | Ark hisoblagichini o'qing va yoy kalibrlashni bajaring | Elektrodning aşınması yoki ifloslanishi | Elektrodlarni tozalang, ishlab chiqaruvchi tomonidan belgilangan miqdorda almashtiring | Faqat ta'sirlangan bo'g'inlar |
| Ko'zga ko'rinadigan toza tolada hizalama xatolari | V-yivlar va ushlagichlarni tekshiring | Oluklardagi qoldiqlar | Spirtli ichimliklar va tampon bilan tozalang,-o'tiring | Yo'q, bir xil tolalarni-qayta ishga tushiring |
| Yengini bo'shatib qo'ying yoki o'choqdan keyin-o'rtaga qo'ying | Yeng diametrini tola va ushlagichga nisbatan tasdiqlang | Noto'g'ri yeng o'lchami yoki pechning profili | Kesish, yengni to'g'rilash, belgilangan tsiklni qayta ishga tushirish | Ha |
| Yo'qotish faqat laganda yopilgandan keyin paydo bo'ladi | Qo'shimchani qayta ochishdan oldin VFL bilan kuzating | Qattiq o'ralgan yoki qisilgan oyog'idan-makrobend | Kabelning minimal egilish radiusiga-qayta aylantiring va qayta-kiyin | Yo'q |
| Bir yo'nalishda yuqori yo'qotish, ikkinchisini olish | Ikkala ma'lumot varaqlarida e'lon qilingan MFDni solishtiring | Magistral va pigtail oynasi o'rtasidagi rejim maydoni farqi | Qo'shimchaga tegmasdan oldin ikki tomonlama va o'rtacha sinovdan o'ting | Yo'q |
| Bir ipda yorug'lik yo'q | Har ikki tomonning -ranglar xaritasi va tola turini qayta tekshiring | Kesilgan ip yoki rejim mos kelmasligi | Xaritani to'g'rilang. Agar tolalar turlari har xil bo'lsa, ipni qayta-birlashdan ko'ra qayta{2}}rejalashtirilgan bo'lishi kerak. | Qayta-rejalashtirish, qayta-birlashish emas |

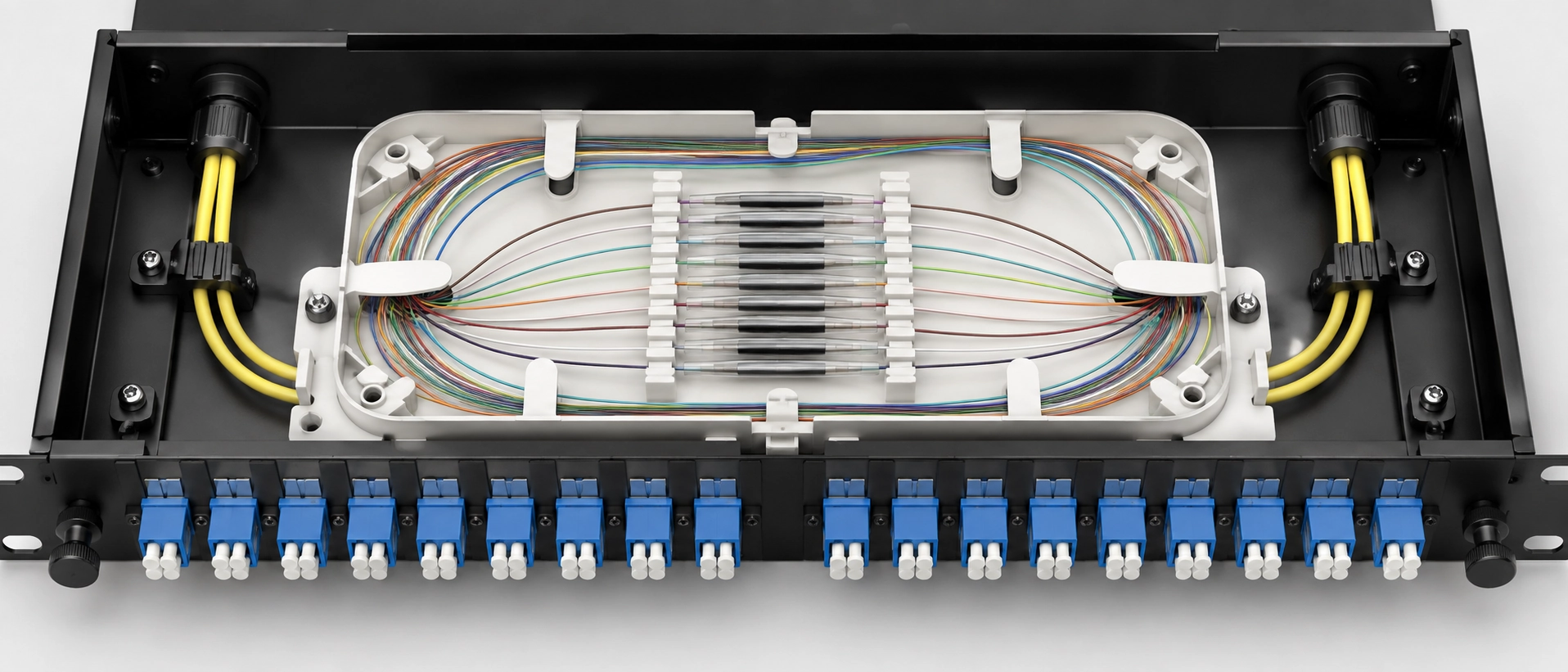

Fiber Pigtail Splice Tray Routing, Slack va Rack Reality
Bog'lanish cheklovi optik yo'qotish yoki birlik narxidan ko'ra, tovoqlar joylashuvi-bo'lsa, ulagichlarda tolali pigtaillar o'rniga qo'shilishdan foydalaning. Ulagichlarga ulash-uni saqlash uchun tashqi himoya gilzasi yoki ushlagich holati shart emas (Fluke tarmoqlari) va bo'g'inlarning to'liq to'plamini olib yuradigan laganda bilan 1U korpusda, bu hal qiluvchi ahamiyatga ega.
Chegara toʻrtta shartda boshqa yoʻldan oʻtadi: panel maydoni yetarli, har bir tugatish narxi hajmga bogʻliq, ulagich interfeysi keyinchalik zavodning ishlash muddati davomida oʻzgarishi kerak boʻlishi mumkin yoki siz ulagichning uchi dalada emas, balki hujjatlashtirilgan yoʻqotish koʻrsatkichlari bilan-zavodda sinovdan oʻtgan maqola boʻlishini xohlaysiz.
Uchta oʻrnatish holati tolali pigtail va birlashma-betonda yamoq panelidagi konnektorni tanlashga imkon beradi. FTTH shkafi yoki terminal qutisida quti ajralmas laganda bilan jo‘natilganda, ushlagich soni tolalar sonini kamida bitta zaxira pozitsiyasi bilan qoplaydi, siz sotib olgan yeng uzunligi o‘sha ushlagichdagi o‘rindiqlarni qoplaydi va dizayn portda zavod -to‘xtatilgan ulagichni talab qiladi. Ulardan birini oʻzgartiring va -taqqoslashni qaytadan bajaring. Maʼlumot markazining kirish qismidagi ODF tashuvchisida kiruvchi zavod anʼanaviy ravishda zavod tugatilgan dumlari bilan yuklangan panellarga ulanadi va arxitektura lagandalar mavjudligini taxmin qiladi, shuning uchun ODFga tolali choʻchqalarni qanday ulashni soʻragan har bir kishi bu savolga javob bergan dizaynda ishlamoqda. 48 ta tola uchun 1U paneli belgilangan siqilgan korporativ IDF da arifmetika tez-tez yopilmaydi va haqiqiy tanlov chuqurroq mahkamlash va ulagichlarga-ulanish oʻrtasida boʻladi. Bu chegirma-bir xil ortda qolganyamoq panelini ODF bilan solishtirishdizayn bosqichida.
Sizning maxsus holatingizda arifmetikaning yopilishi uchta o'zgaruvchiga bog'liq bo'lib, hech qanday umumiy maqola ta'minlay olmaydi: lagandangizning ushlagich sig'imi, siz foydalanayotgan himoya yengining uzunligi va ushlagichdan adaptergacha bo'lgan yo'nalish. Bizga panel modelini, tovoqlar soni va tolalar sonini yuboring, shunda biz bo'shlik va uzunlik ko'rsatkichlarini ushbu uchtasiga nisbatan ishlaymiz va o'sha korpus uchun tavsiya etilgan cho'chqa uzunligi va tolalar ketma-ketligini, biz u erga borish uchun foydalanilgan o'lchov varaqasi bilan birga yuboramiz.
Toza birlashtiruvchi tolali pigtaillarni belgilash
Sakkizta spetsifikatsiya chizig'i tolali pigtailning skameykada o'zini qanday tutishini aniqlaydi va ularning har biri keyinroq tezlik yoki patnisda qayta ishlash sifatida namoyon bo'ladi.
| Spetsifikatsiya | Nima uchun u ulash ishini o'zgartiradi |
|---|---|
| Ulagich turi | LC, SC, FC, ST, E2000 va boshqalar qabul qiluvchiga emas, balki allaqachon belgilangan adapter plastinkasiga mos keladi. |
| polyak | Standart raqamli havolalar uchun UPC, PON va RF video qoplamalarida bo'lgani kabi orqa aks ettirish muhim bo'lgan APC. TheAPC va UPC end-yuz geometriyasi orasidagi farqbirinchi navbatda daromad yo'qotilishini o'zgartiradi. Qo'shishning yo'qolishi hali ham{1}}yuz geometriyasiga, ferrul konsentrikligiga, tozaligi va ulagichning sifatiga bog'liq. |
| Elyaf darajasi va e'lon qilingan MFD | G.652D, G.657A1 yoki G.657A2, nominal MFD ko'rsatilgan, shuning uchun OTDR natijalari magistralga nisbatan talqin qilinishi mumkin |
| Tartib va kategoriya | OS1/OS2 yoki OM1 dan OM5gacha. Bu yerdagi nomuvofiqlik birikish muammosi emas, balki qayta-rejalashtirish muammosidir |
| Kabel diametri | Tovoqlar-zich ish uchun 0,9 mm, oyoq tutilgan yoki korpusdan tashqariga chiqarilganda 2,0 mm yoki 3,0 mm |
| Ko'ylagi materiali | PVX, LSZH yoki PE, loyiha spetsifikatsiyasi, mahalliy yong'in darajasi va o'rnatish joyi bilan belgilanadi. Yetkazib beruvchi yozma ruxsatisiz narx bo'yicha bir-birini almashtirmasligi kerak |
| Uzunlik va tolalar soni | Haqiqiy yo'lni o'lchash orqali olingan: ushlagich holati, egilish{0}}radius yo'nalishi, adapter holati, so'ngra tarmoqli uzunligi bo'yicha bir marta{1}}birikish uchun yetarli uzunlikdagi xizmat ko'rsatish halqasi. Standart takliflar 1 dan 48 gacha bo'lgan sonlarda 0,5 m dan 3 m gacha ishlaydi va bu diapazondagi to'g'ri raqam asosiy qoidadan ko'ra paneldan olinadi. |
| Ranglar ketma-ketligi va yorliqlash | TIA-598-D yoki IEC buyurtmasi, shuningdek, zinapoyadagi texnik tomonidan emas, balki zavodda qo'llaniladigan loyiha yorliqlari, shtrix-kodlar yoki QR kodlari |
Ikkita hujjat qatori bir xil xarid buyurtmasiga tegishli: har{0}}partiya yoki har bir{1}}qo‘shish yo‘qolishi va qaytarish yo‘qotilishini qamrab oluvchi sinov yozuvlari va muvofiqlik sertifikati. Ikkalasi ham istisnolar emas, balki biz tomonimizdagi standart mahsulotlardir, bu esa mijozning shaxsiy OTDR natijalari ko'rib chiqilayotganda qabul suhbatini qisqa qiladi.
Agar siz etkazib beruvchiga topshirishdan oldin ushbu hujjatlar aslida qanday ko'rinishini ko'rishni istasangiz, bizdan so'rangmoslashtirilgan optik tolali pigtailspetsifikatsiyalar varaqasi, IL va RL sinov hisoboti namunasi bilan birga solishtiriladigan partiyadan. Bu har qanday ma'lumotlar jadvalidagi da'volarga, shu jumladan ushbu maqoladagilarga qaraganda ishlab chiqaruvchini hukm qilishning tezroq usuli.
TSS
Elyaf pigtaillalarini birlashtirganda qabul qilinadigan ulanishning yo'qolishi qanday?
Har bir ulanish uchun 0,1 dB dan kam bo'lgan ko'rsatkich telekommunikatsiya ishi uchun ish maqsadi hisoblanadi va 0,3 dB binolarni kabel yotqizish uchun ANSI/TIA-568.3-E chegarasidir, lekin ular ziddiyatli joyni loyiha spetsifikatsiyasi boshqaradi.
Nima uchun mening OTDR tolali pigtail qo'shilishida salbiy yo'qotishni ko'rsatadi?
Bu ikki tolalar orasidagi rejim maydoni diametri farqidan kelib chiqadigan orqaga tarqalish artefaktidir va ikki tomonlama o'rtacha uni yo'q qiladi.
Kam yo'qotilgan tolali cho'chqa tolasi -parchalash uchun qanday burchak burchagi kerak?
0,5 darajadan past bo'lsa, natijalar doimiy ravishda takrorlanadigan bo'ladi, tasma uzunligi, ushlagich holati va yeng o'lchami sizning uskunangizga mos kelishi sharti bilan.
Menga tolali pigtaillarni ulash uchun maxsus yamoq paneli kerakmi?
Ha. Muhofazaga laganda oʻrnatish, biriktiruvchi ushlagichlar, boʻsh joy-radius yoʻriqnomalari kerak boʻladi va ularsiz toʻgʻridan-toʻgʻri{2}}oʻchirish shassisini saytda deyarli aylantirib boʻlmaydi.
Ulagichlarda tolali cho'chqalar yoki qo'shimchalar-foydalanishim kerakmi?
Tovoqlar maydoni yetarli boʻlsa va har bir port yoki ulagichning moslashuvchanligi muhim boʻlsa, pigtaillardan foydalaning va tovoqlar joylashuvi bogʻlovchi cheklov boʻlsa, ulagichlar-bogʻlashdan foydalaning.
Rack{0}}montaj paneli uchun to'g'ri tola uzunligini qanday tanlash mumkin?
Burilish radiusi-bo‘ylab ulanish ushlagichidan adapter holatiga qadar bo‘lgan haqiqiy yo‘lni o‘lchab, so‘ngra chiziq uzunligi bo‘yicha bitta qayta{1}}bog‘lanish uchun yetarli uzunlikdagi xizmat halqasini qo‘shing.
