Splice yaxshi ko'rinsa va quyi oqimda muvaffaqiyatsiz bo'lsa
Bu biz qabul qog‘ozlarida tez-tez uchrab turadigan namunadir: 1310nm da 71,794 dB/km o‘lchamdagi havola, o‘tish chegarasidan ancha tashqarida, garchi marshrut bo‘ylab alohida ulanish hodisalari qog‘ozda ahamiyatsiz bo‘lib ko‘rinsa ham. Yo'qotilgan eng yomoni 0,342 dB bo'lib, bu o'z-o'zidan halokatli emas. Ulanish baribir muvaffaqiyatsiz tugadi, chunki qabul qilish qo'shilish bo'yicha hal qilinmaydi. Har bir tadbir qoʻshilgandan soʻng, budjetning yakuni-oxiri- qanday koʻrinishiga qarab qaror qilinadi va bu faqat OTDR izlari sonining oʻzi sizni koʻrsatmaydi.
Aynan mana shu erda tolali cho'chqa tolasi qo'shilgandan so'ng sinov odatda buziladi: jamoalar har bir termoyadroviy bo'g'in birlashtiruvchi bahosi bo'yicha toza ko'rinishini tekshiradi, rasmiy kiritishni yo'qotish o'lchovini o'tkazib yuboradi va havola tayyor deb taxmin qiladi. Bu aniq savol sohada tez-tez paydo bo'ladi, shuning uchun uni ochiq-oydin aytib o'tish joiz: bu odatda noto'g'ri bog'lanish sifati emas, bu noto'g'ri bo'lishi mumkin. mijozdan oldin jami yo'qotish
OLTS va OTDR har biri aslida nimani o'lchaydi

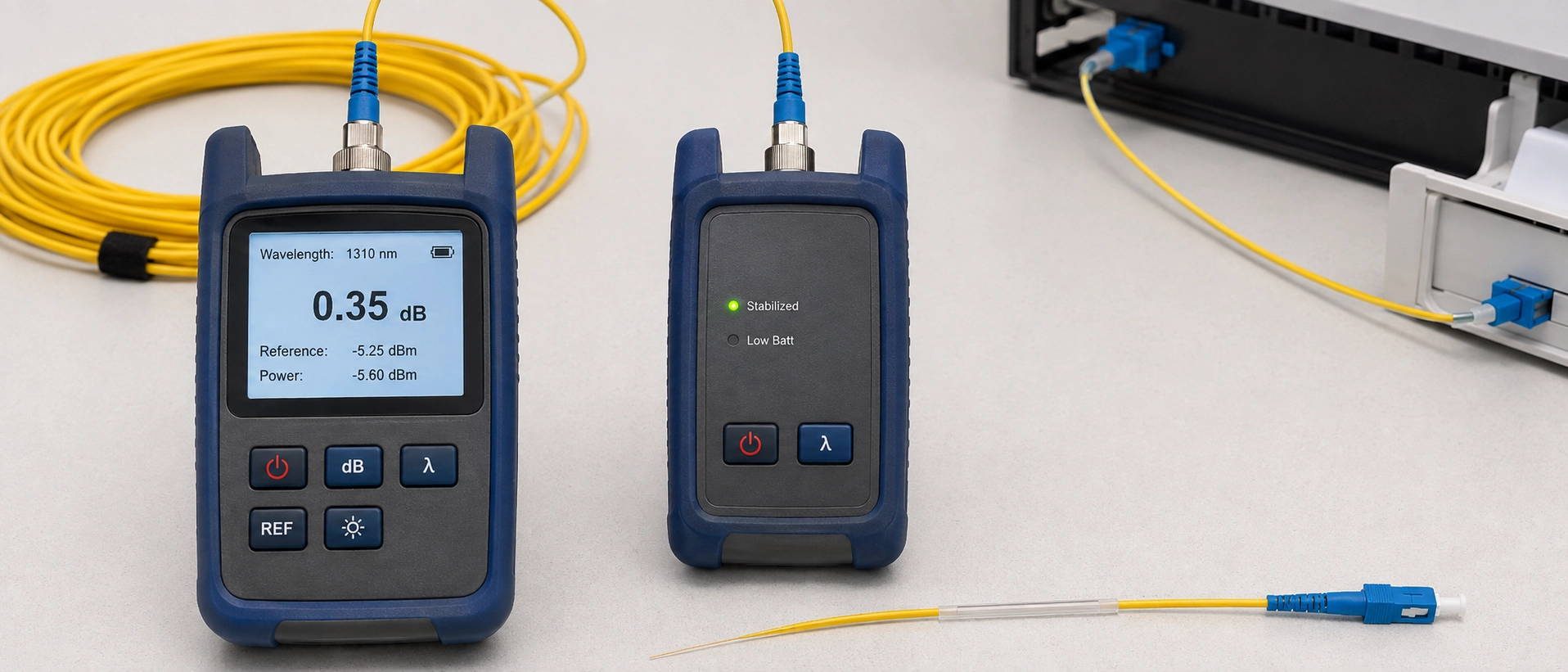

Ikki asbob doimiy ravishda birlashtiriladi va bu sohadagi eng chalkashliklarning ildizidir. Optik yo'qotish testi to'plami (OLTS) bir uchida mos yozuvlar manbasidan yorug'likni kiritadi va uni boshqa uchida quvvat o'lchagich bilan o'qiydi, bu sizga butun havola uchun bitta uchidan-yaxlit qo'shish yo'qolishi raqamini beradi. OTDR boshqa ishni bajaradi: u tolaga puls yuboradi va orqaga tarqalgan yorug'likni o'qiydi, bu sizga har bir hodisaning (birlashma, ulagich, egilish, sinish) uzunligi bo'ylab qayerda o'tirishini va har birining taxminan qancha yo'qotish hissa qo'shishini ko'rsatadigan iz yaratadi.
Bu farq har bir vosita aslida nima uchun yaxshi ekanligini aniqlaydi. OLTS sizga tayyor havola, umuman olganda, yo'qotish byudjetiga mos keladimi yoki yo'qligini aytadi. Bu o'tish/qobiliyatsiz o'lchovidir. OTDR sizga muammo qayerda ekanligini va unga qanday hodisa sabab bo'lganligini aytadi. Bu sertifikatlash natijasi emas, balki diagnostika xaritasi. Ikkalasini chalkashtirib yuborish, nega ba'zi texniklar toza ko'rinadigan OTDR izini standart jismlar ancha aniqroq chiziq chizganida, -pigtail ulanish sinovi tugaganligini isboti sifatida ko'rishadi (Optik tolali assotsiatsiya).
Splicing maxsus ish jarayonidan ko'ra kengroq pigtail sinovlari asoslari bilan shug'ullanuvchi o'quvchilar uchun optik tolali pigtailni sinovdan o'tkazish bo'yicha umumiy qo'llanmamiz- vizual tekshirish va qaytarilish yo'qotilishi testini ushbu maqoladagiga qaraganda chuqurroq qamrab oladi.
TIA-568.3-D va nima uchun 1-darajani muzokara qilib bo'lmaydi
TIA-568.3-D tolani sinovdan o'tkazishni ikki darajaga ajratadi va bo'linish kosmetik emas. 1-darajali OLTS qo'shish yo'qolishi testidir va bu har bir havola uchun majburiy sertifikatlash talabidir. 2-darajali OTDR testidir va u ixtiyoriy deb tasniflanadi: hujjatlar va muammolarni bartaraf etish uchun tavsiya etiladi, lekin havola sertifikatlanganligining isboti sifatida mustaqil ravishda qabul qilinmaydi.
Shuni esda tutish kerakki, OTDR izi qanchalik toza bo'lsa ham, standart bo'yicha qabul testini qoniqtirmaydi. Ba'zi loyiha spetsifikatsiyalari hali ham xuddi shunday yozilgandek yoziladi, ayniqsa PON o'rnatishda, bu erda bir nechta etkazib beruvchilar ikki tomonlama OTDR natijalarini etarli dalil sifatida qabul qiladilar, ammo bu umumiy qoida emas, balki keng qamrovli istisno. PONdan tashqari, bunga ishonmang: ko‘pchilik nazoratchi muhandislar va mijozlar sotuvchining marketing sahifasi nimani nazarda tutmasin,{2}}faqat OTDR sertifikatidan chiqmaydi. TIA-568.3-D sertifikatlash ishlariga xizmat koʻrsatuvchi baʼzi sinov uskunalari sotuvchilari{4}}bu imkoniyat OTDRni 1-darajali maqomiga yaqinroq darajaga koʻtarish standart qoʻmitasi darajasida muhokama qilinayotganini aytishdi, lekin hech narsa muhokama qilinmagan. 1-darajali OLTS testi bugungi kunda standartga majburiy ravishda yozilgan yagona test formati bo'lib qolmoqda.

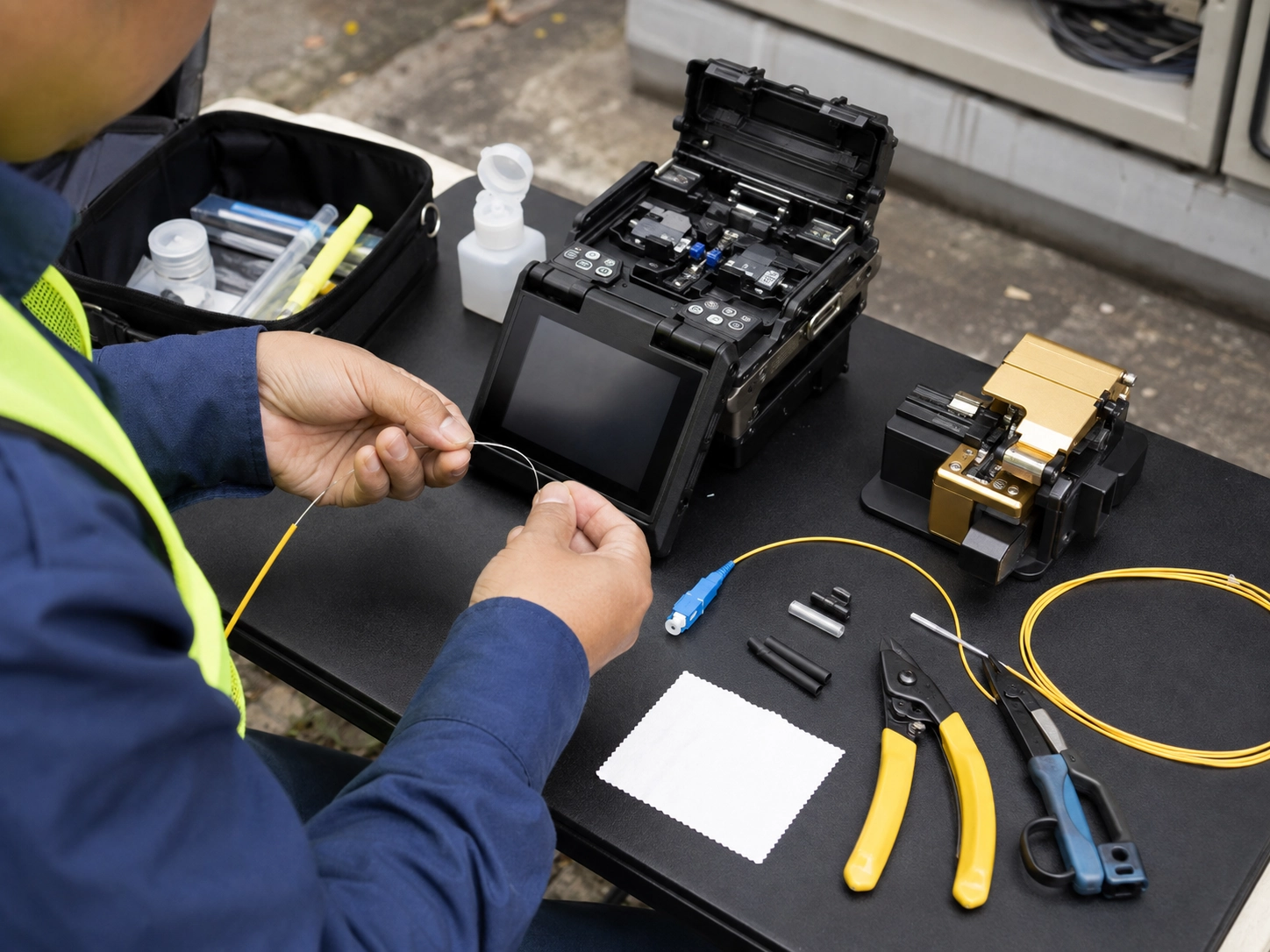

Fusion Splicing so'ng Fiber Pigtail Insertion Los testini o'tkazish
Birlashtirishdan so'ng tolali cho'chqa tolasi qo'shilishi yo'qolishi testida noto'g'ri buyurtma oling va siz o'qigan o'qish sizning fikringizcha, nimani anglatishini anglatmaydi. Maʼlum boʻlgan{1}}yaxshi mos yozuvlar simidan foydalanib, avval yorugʻlik manbai va quvvat oʻlchagichga havola qiling, shuning uchun “0 dB” asosiy chiziq kalibrlanmagan oʻtkazgichni emas, balki sinov majmuasini aks ettiradi. Yagona rejimni qabul qilish testlarining aksariyati 1-jumper mos yozuvlar usulidan foydalanadi; 3-jumper usuli bir xil jismoniy havola uchun bir oz boshqacha yo‘qotish raqamini o‘qiydi, shuning uchun bittasini tanlang va loyiha davomida izchil qoling. Ikki oʻrta{10}}loyihani aralashtirish, yoʻqotishdan oldin va keyin taqqoslashning toʻxtatilishining keng tarqalgan sababidir.
Keyin birlashtirilgan havola orqali ulang va har bir ish toʻlqin uzunligida oʻqishni oling: bitta rejim uchun 1310nm va 1550nm-koʻp rejim uchun 850nm va 1300nm, chunki qoʻshilish yoki egilishdagi yoʻqotish toʻlqin uzunligiga-bogʻliq va bitta qoʻshma koʻrsatkich toʻliq toʻlqin uzunligiga-bogʻliq boʻlishi mumkin.
Loyiha ruxsat bergan joyda ikkala yo'nalishda ham sinab ko'ring. Kichkina asosiy nomuvofiqlikka ega boʻlgan qoʻshilish bir yoʻnalishdan salbiy yoʻqotishni, ikkinchi tomondan-maxsus yoʻqotishdan-tashqarida oʻqishi mumkin, shuning uchun bir yoʻnalish boʻyicha tekshiruv-bu rasmning faqat yarmini ushlaydi. Faqat yaxshisini emas, ikkala o'qishni ham yozib oling. Ba'zi loyiha spetsifikatsiyalari, xususan, to'q tolali ijara shartnomalari, texnikning imzosi va sinov{6}}model raqami ilova qilingan holda ikki tomonlama hujjatlarni talab qiladi va uni qayta jihozlash dastlabki qabul sinovi vaqtida olishdan ko'ra ko'proq ishdir.

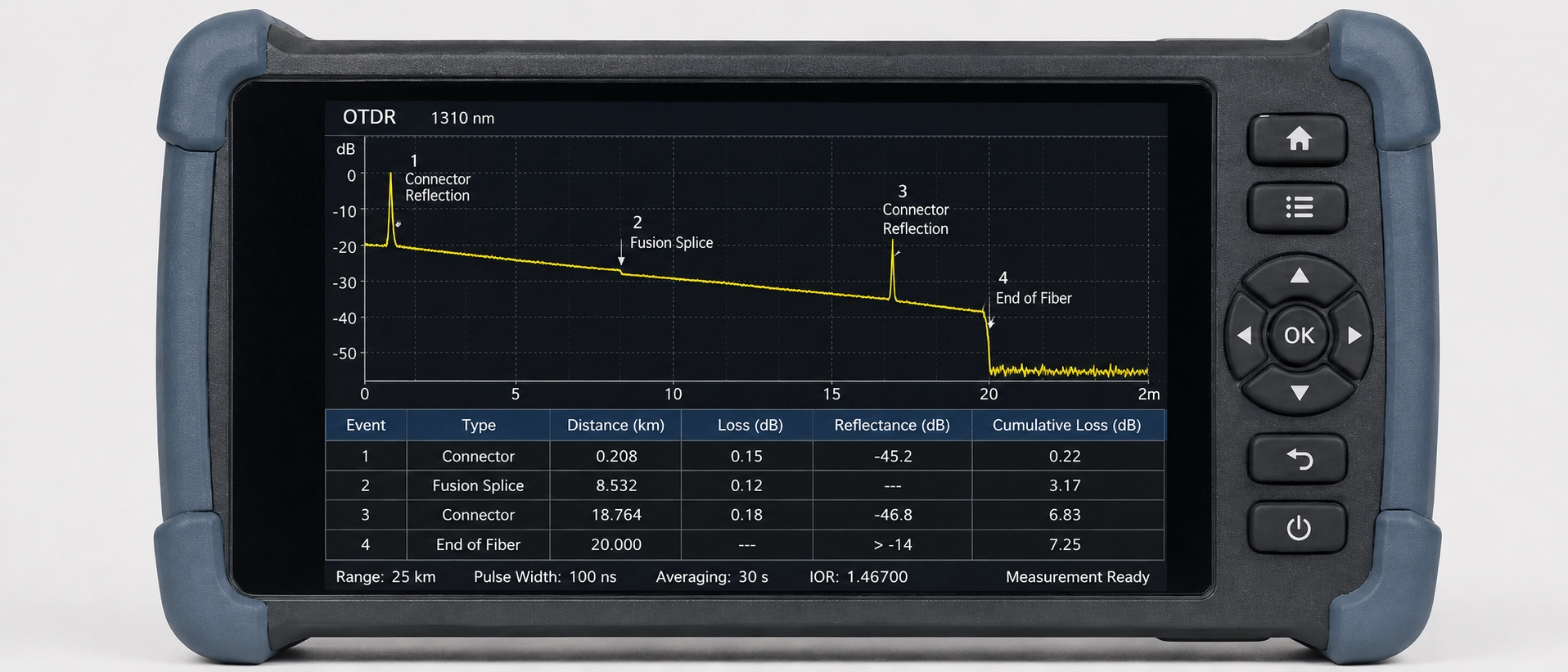

OTDR da Splice hodisasini tekshirish
OLTS sizga biriktirilgan cho'chqa uchun o'tish yoki muvaffaqiyatsizlik raqamini bergandan so'ng, keyingi ish o'lchagan yo'qotish havolaning boshqa joyida emas, balki ulanish nuqtasida joylashganligini tasdiqlaydi. Kabelni ishga tushirish odamlarni bu yerga olib chiqadigan birinchi narsa: sinovdan o'tayotgan ulanishdan oldin 500 m dan 1 km gacha uchirish tolasidan foydalaning, chunki uni dastlabki ajratilgan masofaga qaytarish va OT dan dastlabki masofani tiklash uchun bu masofani tiklash kerak. siz haqiqatda qiziqtiradigan voqeaga yetib boradi. Ishga tushirish kabelini o'tkazib yuboring va havolaning old qismiga yaqin joyni yo'qotish ko'rsatkichi ishonchsiz yoki ko'rinmas holga keladi.
Ikki-toʻlqin uzunligini sinovdan oʻtkazish odat boʻlishi kerak boʻlgan yana bir odatdir. 1310nm va 1550nm da sinovdan oʻtkazish nafaqat yoʻqotishni tasdiqlash, balki oʻziga xos diagnostika vositasidir. Ikki to'lqin uzunligi o'rtasidagi noodatiy darajada katta yo'qotish farqlari bo'lgan ulanish ko'pincha zaif termoyadroviy birikmaga qaraganda, odatda juda qattiq o'ralgan bo'g'in tepsisidan kelib chiqadigan makrobend stressining belgisidir. Bu farqni{6}}saytda ushlash haqiqiy muammoni hal qila olmaydigan qayta{7}}bog'lanishni saqlaydi.
OTDR hech qachon ko'rmagan joy
Bu yerda hatto tajribali texnik xodimlarni ham hayratda qoldiradigan tafsilot: pigtail yig‘masining chinakam yaxshi termoyadroviy ulanishi OTDR izida samarali ko‘rinmasligi mumkin. Qachonki ulanishning yo‘qolishi taxminan 0,05 dB dan pastga tushsa, bu to‘g‘ri birlashtirilgan-maydon-bo‘g‘indagi DR standartiga to‘g‘ri kelishi mumkin. aniqlash chegarasi. Aksariyat OTDRlar standart hodisa chegarasi 0,1 dan 0,15 dB gacha bo‘lgan joyni egallaydi, shuning uchun past{7}}yo‘qotishga shubha qilingan qo‘shilish bu sozlamani 0,02 dan 0,05 dBgacha pasaytirib,-izni qayta ishga tushirish orqali ta’qib qilishga arziydi; aniq raqam hali ham OTDR modelingiz va uning oʻlik{11}}zonasi sozlamalariga bogʻliq, shuning uchun bu yerda har qanday raqamni universal deb hisoblagandan koʻra, oʻz uskunangiz bilan tasdiqlang.
Belgilanishi kerak bo'lgan boshqa tuzoq asbobning emas, balki qabul qilish chegarasining o'zida joylashgan. To'q rangli tolali loyihalar uchun nashr etilgan shartnoma tili ko'pchilik muhandislar taxmin qilganidan ko'ra ko'proq bag'rikenglikni ko'rsatadi: biz ko'rib chiqqan bitta ijara shartnomasi, rejim maydoni diametrlari mos kelganda 0,5 dB gacha ulanish yo'qotilishiga ruxsat berdi, agar ular mos kelmasa, 0,8 dB gacha ko'tarildi (lawinsider.com), koʻrsatkichlar pastki -0,1dB “darslik” termoyadroviy qoʻshilish yoʻqotilishidan ancha yuqori. Muayyan shartnomangiz qaysi raqamni talab qilishini bilish, eng qat'iy e'lon qilingan raqam qo'llanilishini taxmin qilishdan ko'ra, keraksiz ravishda qayta ishlagan ulanish va siz to'g'ri imzolaganingiz o'rtasidagi farqdir.
Tegishli tuzoq - bu haqiqiy, ammo noto'g'ri tavsiflangan yo'qotish. Takroriy nosozliklarni bartaraf etish sxemasi yugurish bo‘ylab bir-biriga yaqin joylashgan bir nechta mexanik ulanishlarni o‘z ichiga oladi, ularning har biri alohida spetsifikatsiya doirasida, lekin to‘plangan yo‘qotish bog‘lanishni byudjetdan oshirib yuboradigan darajada mahkam yopishtirilgan. Tasodifiy o'qilgan OTDR izi buni bitta yomon hodisaga o'xshatishi mumkin; diqqat bilan oʻqing, bu bir nechta kichik, texnik{2}}oʻtmaydigan hodisalardan iborat boʻlib, ular ishlamay qolgan havolaga olib keladi.
Qabul qilish chegaralari: Fiber Splice qabul qilish testi nazorat ro'yxati
Raqamlarni bitta tolali ulanishni qabul qilish test roʻyxatiga yigʻish standart hujjat va shartnoma PDF oʻrtasi{0}} oʻrtasida oʻtishdan koʻra dala qarorlarini tezroq qabul qiladi.
| O'lchov | Oddiy qiymat | Eslatmalar |
|---|---|---|
| Birlashma birikmasining yo'qolishi | 0,1 dB ostida | ~0,05dB dan past, OTDRni aniqlash xavfini oshiradi, pol sozlamalarini pasaytiradi |
| Mexanik ulanishning yo'qolishi | 0,2–0,5 dB | Bir nechtasini bir-biriga yaqin joylashtirish jamlangan yo'qotishlarni byudjetdan oshirishi mumkin |
| Ulagichning yo'qolishi | 0,2 dB yoki undan yuqori | Dizayni bo'yicha yaxshi termoyadroviy ulanishdan yuqori asosiy chiziq |
| Shartnoma tolerantligi, mos keladigan MFD | 0,5 dB gacha | Umumjahon emas, qorong'u tolaning ijarasi xususiyatlarida ko'rilgan |
| Shartnomaga tolerantlik, mos kelmaydigan MFD | 0,8 dB gacha | Maxsus rejim{0}}maydonlarining mos kelmasligi stsenariylari uchun amal qiladi |
| OLTS testi (1-darajali) | O'tish/qobiliyatsizlik va havola byudjeti | TIA-568.3-D bo'yicha majburiy |
| OTDR testi (2-darajali) | Diagnostik, sertifikatlash emas | TIA-568.3-D boʻyicha ixtiyoriy, baʼzi PON-ga xos xususiyatlardan tashqari |
Shartnoma{0}}bardoshlilik qatorlarini uning oʻrniga emas, balki haqiqiy loyiha xususiyatlarini tekshirish uchun eslatma sifatida koʻring. Qabul qilish raqamlari mijozga qarab farq qiladi va standart universal shiftni emas, balki zaminni belgilaydi.
Dala holati: Signaldan asosiy sababgacha
Ishga tushirilgandan so'ng yo'qotish signallarini o'chirib qo'yadigan havola OTDR va OLTS ni nima uchun birga o'qish kerakligini ko'rsatuvchi foydali tasvir bo'lib chiqdi. Bu ikkala asbobsiz ham noto'g'ri tashxis qo'yish oson bo'lgan pigtailni qabul qilish testining natijasidir. bu qism aniq edi. OTDR izi haqiqiy diagnostika ishi sodir bo'lgan joyda edi: bitta aniq nosozlik nuqtasi o'rniga u bir-biridan taxminan ikki metr masofada joylashgan to'rtta mexanik biriktirgichlar klasterini ko'rsatdi, ularning har biri alohida 0,3-0,4 dB yo'qotish xususiyatiga ega bo'lib, havolani birgalikda byudjetdan taxminan 1,2 dB ga suradi. Ikki oʻtish kerak boʻldi, avval 1310nm, soʻngra 1550nm qayta sinovdan oʻtkazilib, egilish stressini notoʻgʻri oʻqish-bordi, shunda bitta yomon boʻgʻin oʻrniga yigʻilgan kichik yoʻqotishlar aniq boʻladi. Klasterni bitta termoyadroviy ulanish bilan almashtirish havolani darhol byudjetga qaytardi. Hech bir asbobning o'zi to'liq voqeani aytib bera olmasdi: OLTS muammo borligini tasdiqladi va OTDR unga nima sabab bo'lganini aniqladi.
Hodisalarni kuzatishning bunday turi maxsus stsenariylar-dan tashqarida ham amal qiladi va havola ishga tushirilgandan keyin vaqti-vaqti bilan ishlamay qolganda ham xuddi shunday tartibni qo‘llashga arziydi.
Sinovni nafaqat maydonda, balki ta'minot zanjirida qurish
Qoʻshishni qabul qilishdan keyingi sinovlarda yuz berayotgan xatoliklarning aksariyati{0}}dala ekipajining yuqori qismidagi boʻshliqqa toʻgʻri keladi: zavoddan hujjatlashtirilgan kiritish yoʻqotilishi qaydisiz chiqib ketadigan choʻchqalar jonli havolaga ulangandan soʻng ularga ishonish qiyinroq boʻladi, chunki maydon oʻqishini solishtirish uchun baza yoʻq.
Biz o'zimiz bu bo'shliqning noto'g'ri tomonida bo'lganmiz. Bitta chiquvchi QC ishga tushirish vaqtida, maxsus pigtail yig‘masining kam yo‘qotilgan qo‘shilishlari to‘plami OTDR izida toza o‘qildi, hech qanday hodisa qayd etilmadi, shunchaki yo‘qotish standart chegarani o‘chirish uchun juda past bo‘lgani uchun, xuddi shu ko‘r nuqta yuqorida qoplanadi. Bu faqat texnik mutaxassis OTDR natijasini OLTS kiritish yoʻqolishi koʻrsatkichi bilan solishtirganda- paydo boʻldi va ikkalasi rozi boʻlmadi. Bu nomuvofiqlik nima uchun biz etkazib beradigan har bir tayyor cho'chqa go'shti nafaqat bitta yoki boshqasini emas, balki OLTS va OTDR natijasini ham olib kelishining bir qismidir.
Bizning ishlab chiqarish jarayonimiz jo‘natilishidan oldin har bir tugallangan pigtailda o‘sha ikki tomonlama sinovdan o‘tadi, bu amaliyotga biz o‘n yildan ko‘proq vaqt davomida bir-biriga bog‘langan pigtail yig‘indilarini jo‘natib kelganmiz. U IEC 61300-3-34 standartidagi susaytirish sinovi tartib-qoidalarini kuzatib boradi va ulanish uchun-yo‘qotish uchun ishlab chiqaruvchining o‘zidir. Zavod darajasidagi ma'lumotlar, sanoat miqyosidagi ko'rsatkich emas: bizning liniyamizdagi konnektorni kiritish yo'qolishi odatda 0,15–0,25 dB oralig'ida bo'ladi, 0,3 dB shift bilan biz yuqorida jo'natmaymiz. Biz buni mahsulot bilan birga kuzatilishi mumkin bo'lgan sinov hisoboti sifatida topshirishimiz mumkin, uni yetkazib beruvchining ma'lumotlar varag'i zavoddan chiqqan narsaga mos kelishini taxmin qilishdan oldin tekshirish kerak.
Agar joriy qabul qilish sinovingiz yetkazib beruvchining maʼlumotlar varagʻi vaʼda qilganiga toʻgʻri kelmasa, -toʻgʻridan-toʻgʻri yoʻqotish kuzatilsa, koʻpincha choʻchqalarning oʻzlari alohida sinov yozuvlari bilan birga yuborilganligini tekshirishga arziydi. Siz bizning optik tolali pigtail mahsulot assortimentimizni ko'rib chiqishingiz va to'g'ridan-to'g'ri OTDR iz namunalarini so'rashingiz mumkin.
TSS
Birlashtirilgandan keyin tolali pigtaillarni sinash uchun OLTS va OTDR o'rtasidagi farq nima?
OLTS qoʻshishning oxirigacha{1}}toʻliq yoʻqotilishini oʻlchaydi va qabul qilish uchun TIA-568.3-D talab qilinadigan 1-darajali testdir. OTDR alohida ulanish hodisalarini topadi va tavsiflaydi, lekin sertifikatlash uchun yolg'iz qabul qilinmaydi.
Nega mening OTDR past-zararli termoyadroviy ulanishni ko'ra olmaydi?
Birikishni yo'qotish juda past bo'lsa, ko'pincha 0,05 dB dan past bo'lsa, u OTDRning standart hodisalarni aniqlash chegarasidan pastga tushishi mumkin. Yo'qotish chegarasi sozlamalarini pasaytirish odatda hodisani ochib beradi.
Birlashtirilgan tolali pigtail uchun qanday kiritish yo'qolishi qabul qilinadi?
Fusion qo'shimchalari odatda 0,1 dB ostida yo'qoladi, ulagichning yo'qolishi odatda 0,2 dB yoki undan yuqori. Ba'zi loyiha shartnomalari mos keladigan tola uchun 0,5 dB gacha va mos kelmaydigan rejim diametrlari uchun 0,8 dB gacha ruxsat beradi.
Tolalarni qabul qilish sertifikati uchun faqat OTDR testi qabul qilinadimi?
TIA-568.3-D raqami sertifikatlash uchun OLTS (1-darajali) testini talab qiladi. OTDR (2-darajali) ixtiyoriy va asosan muammolarni bartaraf etish uchun ishlatiladi, ba'zi bir etkazib beruvchilar buni qabul qiladigan ba'zi PON tarqatish stsenariylari bundan mustasno.
