Tolali terminal qutisi (FTB) - bu kabel liniyasining so'nggi nuqtasida optik tolali kabellarni tugatadigan, birlashtiruvchi va tartibga soluvchi ixcham korpus.U kiruvchi tolali iplarni termoyadroviy biriktirish orqali cho'chqa iplariga ulaydi, so'ngra bu pigtaillarni yamoq simlari ulanadigan adapter portlariga yo'naltiradi. Aksariyat xaridorlar bu ta'rif bilan kurashmaydi. Ular o'zlarining maxsus o'rnatish muhiti - uchun to'g'ri tur, portlar soni, adapter formati va himoya darajasini tanlashda qiynaladilar va shu erda oldini olish mumkin bo'lgan joylashtirish muammolarining aksariyati boshlanadi.
Ushbu qo'llanma har qanday mahsulot ma'lumotlar varag'ida topishingiz mumkin bo'lgan asoslarni takrorlash o'rniga, tolali terminal qutilarini belgilash va o'rnatishda muhim bo'lgan qarorlarga qaratilgan.
Tolali terminal qutisi ichida aslida nima bor

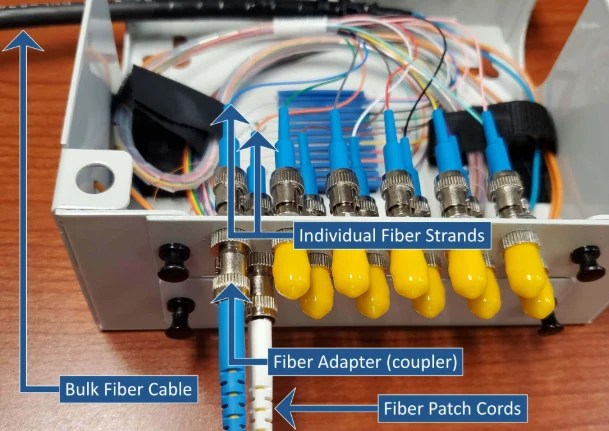

Har bir FTB, brend yoki modeldan qat'i nazar, uchta funktsional guruhni o'z ichiga oladi. Uy-joy jismoniy va atrof-muhit muhofazasini ta'minlaydi. Qo'shish tepsisi kabel tolalari va orasidagi termoyadroviy ulanishlarni boshqaradioptik tolali pigtaillar. Va adapter paneli tashqi dunyoga ulagich portlarini taqdim etadi.
Uy-joy materiali o'rnatish muhitiga bog'liq. Ichki bloklar odatda ABS yoki PC+ABS aralashmalaridan foydalanadi: engil, olovga chidamli{2}}, arzon. Tashqi bloklar uchun kauchuk-muhrlangan qistirmalari bilan UV{4}}barqarorlangan polimer yoki elektrostatik purkagich bilan qoplangan sovuq{6}}prokat po'lat kerak bo'ladi. Farqi kosmetik emas. Tashqi devorga oʻrnatilgan ichki{9}}baholangan ABS qutisi 18 oy ichida quyosh nuri taʼsir qiladigan joyda-boʻrlanib, yorilib keta boshlaydi va muhr ishlamay qolganda, namlik biriktiruvchi taglikka yetib boradi. Bu vaqtda quti hech narsani himoya qilmaydi.
Ulanish tepsisi - bu haqiqiy optik ish sodir bo'ladigan joy. Kabel tolalari tozalanadi, ajratiladi va individual biriktiruvchi ushlagichlar ichida pigtail tolalariga birlashtiriladi. Ortiqcha tolalar saqlash halqalariga o'raladi. Bu erda ikkita raqam muhim: laganda qancha bo'sh joy bo'lishi mumkin va marshrutlash kanallari minimal egilish radiusiga mos keladimi. Standart G.652D yagona rejimli tolaga kamida 30 mm egilish radiusi kerak. Bend{7}}sezgir boʻlmagan G.657A2 tolasi 10 mm ga bardosh beradi, shuning uchun u tor kosmik FTB dizaynlarida birlamchi-boʻldi. Tolalarni tolalar turiga qaraganda qattiqroq egilishlarga majburlaydigan laganda OTDR izida koʻrinadigan, lekin qayta biriktirmasdan tuzatishning deyarli imkoni boʻlmagan - makrobilish yoʻqotilishiga olib keladi.
Adapter paneli ushlab turadioptik tolali adapterlar- quyi oqim uskunasidan patch shnurlarni qabul qiluvchi rozetkalar. SC/APC adapterlari FTTH va PON tarmoqlari uchun standart hisoblanadi, chunki ularning 8 graduslik burchakli jilosi qaytish yo'qotilishini -60 dB dan pastga tushiradi, bu esa yuqori oqim uzatish sifati uchun muhimdir. LC adapterlari port zichligi ustuvor bo'lgan ma'lumotlar markazi muhitida ustunlik qiladi. Gibrid adapterlar bilan bitta FTB ichida adapter turlarini aralashtirish texnik jihatdan mumkin, ammo bu texnik xizmat ko'rsatish vaqtida chalkashliklarni keltirib chiqaradi va aniq texnik sabab bo'lmasa, undan qochish kerak. Agar saytingiz qaysi ulagich ekotizimini talab qilishiga ishonchingiz komil bo'lmasa, bu parchalanishto'rtta keng tarqalgan optik tolali ulagich turlariayirboshlashlarni qamrab oladi.
Fiber terminal qutisi turlari - va ularning har biri mantiqiy bo'lganda
FTB tasnifi murakkab emas, lekin atrof-muhit uchun noto'g'ri tanlov eng keng tarqalgan xarid xatolaridan biridir. Bu erda asosiy turlarni faqat nazariy jihatdan emas, balki amalda ajratib turadigan narsa.

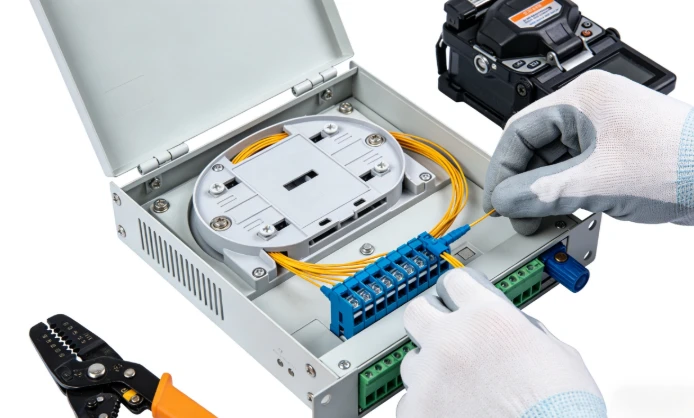

Devorga o'rnatilgan FTB-FTTH va kichik-ofis oʻrnatishning asosiy qismidir. Ular devorga mahkamlanadi yoki kuchsiz{2}}oqim tarqatuvchi shkafning ichiga o'tiradi, 2 dan 24 tagacha tolali yadrolarni qo'llab-quvvatlaydi va -ochiq yoki olinadigan qopqoqdan foydalanadi. Oʻrnatish bir necha daqiqa vaqt oladi - ikkitadan toʻrttagacha vintlardek va simi rozetkasi -, shuning uchun ular-birlik ishchi kuchining narxi past boʻlishi kerak boʻlgan-katta hajmli uy-joylarni joylashtirishda koʻrsatiladi. O'zaro bog'liqlik tepsisi uchun cheklangan joy: agar siz PLC splitterini o'rnatishingiz yoki 24 yadrodan ortiq ishlov berishingiz kerak bo'lsa, devorga o'rnatish qutisi-tez to'lib ketadi.
Rakka o'rnatilgan FTBlar-maʼlumotlar markazlari, markaziy ofislar va telekom boshpanalaridagi standart 19{5}}dyuymli javonlarga kiring. Ular ulanishga kirish uchun tashqariga siljiydi, yuqori port zichligini taklif qiladi (24, 48, 96 ta tolalar) va o'zaro bog'lanish va o'zaro bog'lanish arxitekturasini qo'llab-quvvatlaydi. Birlik uchun qo'shimcha xarajat kabelni boshqarish intizomi va kelajakda kengayish qobiliyati korpusning narxidan yuqori bo'lgan muhitda oqlanadi.

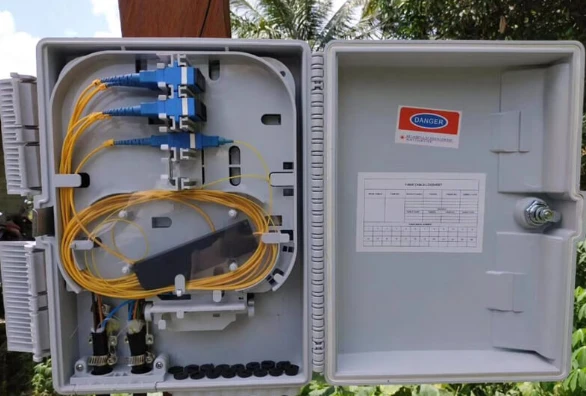

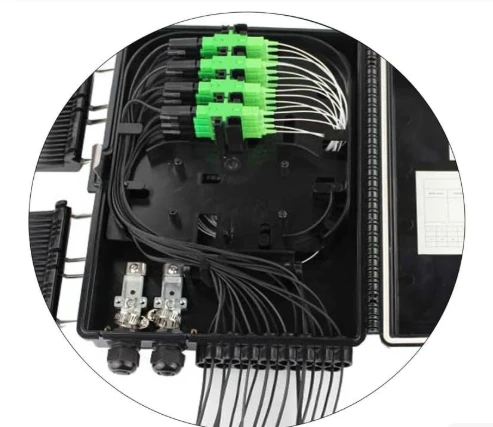

Tashqi FTBlarustunga{0}}oʻrnatish yoki tashqi devorga-oʻrnatish uchun moʻljallangan. Muhrlangan qistirmalari, UV{3}}bardoshli qobiqlar, korroziyaga-bardoshli qurilmalar va ish haroratiga nisbatan taxminan −40 darajadan +75 darajagacha bardoshli. IP reytingi bu yerda - yagona eng muhim spetsifikatsiyadir va eng koʻp notoʻgʻri baholanadi. IP54 standartidagi quti himoyalangan koridorda ishlaydi. Sohil bo'yidagi magistral yonidagi ustunga IP68 kerak. Haqiqiy sayt sharoitlari o'rniga yorliq ("tashqi havoda baholangan") bo'yicha ko'rsatilsa, maydonda qutilar qanday ishlamay qolgan.
Ish stoli FTBsinov muhitlari, vaqtincha ulash stantsiyalari yoki doimiy o'rnatish amaliy bo'lmagan kichik joylar uchun engil, ko'chma birliklar. Ular qulaylik uchun atrof-muhit muhofazasini qurbon qiladilar.
Tez tanlov ma'lumotnomasi
| Joylashtirish stsenariysi | Tavsiya etilgan tur | Umumiy portlar soni | Adapter | Asosiy talab |
|---|---|---|---|---|
| Ichki FTTH (yakka uy) | Devorga-o'rnatish | 4 / 8 | SC/APC | Yilni o'lchamli, 1-2 kabel uchun ulash tepsisi |
| Kvartira / MDU ko'targich | Devorga-o'rnatish yoki tashqarida | 8 / 12 / 24 | SC/APC | Splitterning mosligi, kabel kiritish soni |
| Data markazi / markaziy ofis | Rack-o'rnatish | 24 / 48 / 96 | LC | Port zichligi, laganda-tashqariga suring |
| Tashqi tarqatish nuqtasi | Tashqi muhrlangan quti | 8 / 12 / 24 | SC/APC | IP65+ reytingi, UV va namlikka chidamliligi |
| Vaqtinchalik / sinov joyi | Ish stoli | 4 / 8 / 12 | Turli xil | Portativlik, tez sozlash |
Foydali qoida: birinchi kuni qutini sig'imning 60-70% ga to'ldiring. Qolgan bo'sh joy kelajakdagi o'sishni to'liq korpus almashmasdan o'zlashtiradi.
Bir nechta "qilmang" ko'rsatmalari har qanday tanlov jadvalidan ko'ra ko'proq pul tejaydi. Agar siz PLC ajratgichni - ichiga sig'ishi kerakligini bilsangiz, devorga o'rnatilgan FTB-dan foydalanmang. IP65 har bir tashqi saytni qamrab oladi deb o'ylamang; ochiq ustunlar va qirg'oq joylari IP68 talab qiladi. Va agar saytning qolgan qismi SC/APC - atrofida qurilgan bo'lsa, ulagichning mos kelmasligini tuzatish uchun zichlik ortishiga qaraganda qimmatroq xarajat bo'lsa, LC adapterlarini sukut saqlamang.
Umumiy tolali terminal qutisini tanlashdagi xatolar
Aksariyat FTB muammolari nuqsonli uskunadan kelib chiqmaydi. Ular qutiga buyurtma berishdan oldin qilingan spetsifikatsiya xatolaridan kelib chiqadi. To'rtta xato takrorlanadi.
Mavjud patch shnur inventarini tekshirmasdan adapter turini tanlash.FTB bir jamoa tomonidan ko'rsatilgan va yamoq kabellari boshqasi tomonidan buyurtma qilingan loyihalarda bu kerak bo'lgandan ko'ra tez-tez noto'g'ri bo'ladi. Agar saytda SC/UPC o'tish moslamalari bilan to'la tortma mavjud bo'lsa, SC/APC adapter paneli foydasiz. Burchakli{2}}polish va tekis-parchalangan ferrullar jismonan birlashadi, lekin interfeysdagi havo bo'shlig'i PONning yuqori oqimida ishlashini pasaytiradigan ko'zgu nayzasini hosil qiladi. Adapter panelida qulflashdan oldin ulagich ekotizimini tekshiring.
Haqiqiy IP reytingi o'rniga marketing yorlig'i bo'yicha tashqi qutilarni tanlash."Ochiq havoda baholangan" IP klassi emas. "Ochiq havoda" deb belgilangan quti IP54 bo'lishi mumkin, ya'ni u suvning chayqalishiga qarshilik ko'rsatadi, ammo doimiy yomg'ir yoki bosimli yuvish emas. Agar o'rnatish joyi ob-havoga duchor bo'lsa, maxsus IP-raqamni texnik varaqda ko'rsatilgan shartlar bilan emas, balki quti - duch keladigan shartlarga muvofiq tekshiring.
Zaxira port sig'imini kam baholash.12-yadroli quti 8-yadroli qutidan biroz qimmatroq. Ikki yildan so'ng 8-yadroli qutini 12 yadroli qutiga almashtirish, jumladan, yuk mashinasini ag'darish, qayta ulash va ishlamay qolish vaqtlari narx farqidan bir necha baravar qimmat turadi. O'sish uchun spetsifikatsiya.
Splitter forma faktorining mosligiga e'tibor bermaslik.Agar joylashtirish rejasi integratsiyani talab qilsaPLC optik splitterklemens qutisi ichida, ulash laganda tartibi va muhofaza chuqurligi ajratuvchi modulga - odatda mini-trubka yoki ABS kassetali shakl faktoriga mos kelishi kerak. Har bir FTB buning uchun mo'ljallanmagan. Splitter mos kelishini taxmin qilishdan oldin, ichki o'lchamlari va laganda konfiguratsiyasini tekshiring.
PLC ajratgichlarini tolali terminal qutilari ichiga integratsiya qilish
Ko'proq FTTH operatorlari endi bo'linish funktsiyasi va tugatish funktsiyasini bir xil korpusda birlashtiradi. Tolani alohida ajratuvchi shkafdan quyi oqim terminal qutisiga o'tkazish o'rniga, splitter to'g'ridan-to'g'ri FTB ulash tepsisiga o'tiradi. Oziqlantiruvchi kabel tolasi splitter kirishiga ulanadi; har bir splitter chiqishi adapter panelida tugaydigan pigtailga biriktirilgan termoyadroviydir. Obunachilar old panel adapterlariga ulangan -kabellar orqali ulanadi.
Bu ishlaydi, chunki PLC ajratgichlari 1260–1650 nm ish diapazoni bo'ylab{0}}to'lqin uzunligidan mustaqildir. Yagona integratsiyalangan FTB bir vaqtning o'zida GPONni 1490 nm da quyi oqimda, 1310 nm da yuqori oqimda va 1550 nm da RF video qoplamasini boshqara oladi. Qo'shimcha filtrlash uskunasi kerak emas.
Kamroq korpuslar kamroq ulanish nuqtalari, qisqaroq tolali yoʻllar va sodda hujjatlar - kamroq oʻrnatish mehnati, kamroq davomiy taʼmirlashni anglatadi. Cheklov korpus o'lchamidir: devorga o'rnatish-optik tolali terminal qutisi1 × 8 splitter bilan zaxira tolani saqlash uchun cheklangan joy qoldiradi, shuning uchun o'rnatish toza bo'lishi kerak. Portlar soni, adapter formati va splitter integratsiyasi birgalikda tasdiqlanishi kerak bo'lgan loyihalarda qutining joylashuvi ma'lumotlar varaqidagi sarlavha hajmidan ko'ra muhimroqdir. Signallarning ushbu korpuslar orqali o'tishining batafsil mexanikasi uchun ushbu texnik ko'rsatmaoptik tolali terminal qutisi qanday ishlaydiichki signal yo'lini qoplaydi.
Haqiqatan ham muhim bo'lgan o'rnatish va texnik xizmat ko'rsatish amaliyotlari
Ikki o'rnatish bosqichi eng ko'p maydon muammolariga olib keladi va ikkalasini ham oldini olish mumkin.
Birinchisi, ifloslangan qo'shilishdir. Nopok tolaning uchi har bir qo'shilish uchun - 0,3-0,5 dB ortiqcha kiritish yo'qotilishini keltirib chiqaradi, bu PON havolasini qabul qiluvchining sezgirlik chegarasidan pastga tushirish uchun etarli. Tolaning har bir uchini bo‘laklashdan oldin-tuksiz salfetkalar va IPA bilan tozalang. Yirtilgandan keyin tolali mikroskop bilan tekshiring. Agar biron bir ifloslanish ko'rinsa, tozalang va qayta-bo'lib tashlang. Bu bosqichga sarflangan vaqt, quti muhrlanganidan keyin yuqori{10}}yo'qotishlarni bartaraf etish uchun sarflangan vaqtga nisbatan ahamiyatsiz.
Ikkinchisi - simi bezi momenti. Haddan tashqari -tortish kabel qoplamini ezadi va ichidagi tolalarni kuchaytiradi. Pastroq-qattiqlash, namlikning bir necha oy ichida kirib borishiga imkon beradi. Ishlab chiqaruvchi tomonidan belgilangan moment qiymatlariga amal qiling. Bu "qo'lni mahkam siqib, bir oz" moment kaliti uchun maqbul o'rinbosar bo'lgan qadam emas.
Davomiy texnik xizmat ko'rsatish uchun tolali terminal qutilari passiv va minimal e'tibor talab qiladi -, lekin nol emas. Amaliy jadval: vizual tekshirish va konnektor uchi-ichki oʻrnatishlar uchun har 12–18 oyda, tashqi yoki qattiq{6}}atrof-muhit obʼyektlari uchun har 6 oyda bir marta yuzni tozalash. Kabel qistirmalari qistirmalarida yorilish yoki siqilish mavjudligini tekshiring. Agar siz har bir quti uchun OTDR boshlang'ich yozuvlarini saqlasangiz, taqqoslash izlari abonent uzilishiga olib kelishidan ancha oldin bosqichma-bosqich degradatsiyani ushlaydi.
Tez-tez so'raladigan savollar
Savol: FTTH tolali terminal qutisiga SC/APC yoki SC/UPC adapterlari kerakmi?
Javob: Deyarli barcha holatlarda SC/APC. PON arxitekturalari orqa aks ettirishga sezgir va SC/APC ning burchakli ferrulasi SC/UPC ning -50 dB bilan solishtirganda -60 dB dan past qaytish yo'qotilishini ta'minlaydi. Yagona umumiy istisno bu -to-faol Ethernet oʻrnatish boʻlib, bu yerda aks ettirish byudjeti yanada qulayroqdir.
Savol: Tolali terminal qutisi va tolali ulanish o'rtasidagi farq nima?
Javob: Tolali terminal qutisi tolalarni tugatadi va yamoq kabeliga kirish uchun ulangan adapter portlarini taqdim etadi. Ulagichning yopilishi ikkita simi segmenti orasidagi -oʻrta oraliq boʻshliqlarni himoya qiladi, lekin ulagichga kirishni taʼminlamaydi. Yamoq simlarini ulashingiz yoki kabellarni joyiga tushirishingiz kerak bo'lsa, sizga terminal qutisi kerak. Agar siz ko'milgan yoki havoda joylashgan ikkita kabel liniyasini birlashtirsangiz, ulanish joyini yopish to'g'ri mahsulotdir.
Savol: 8 yadroli, 12 yadroli va 24 yadroli FTB o'rtasida qanday tanlash mumkin?
Javob: Bugun tugatishingiz kerak bo'lgan tolalarni hisoblang, keyin kelajakda o'sish uchun 30-50% qo'shing. Bitta{3}}oilaviy FTTH tushishi odatda 4-yadroli yoki 8-yadroli qutini talab qiladi. 6-8 birliklarga xizmat qiluvchi MDU ko'taruvchisi 12 yoki 24 yadroga muhtoj. Agar PLC splitter quti ichiga o'rnatilsa, ajratuvchi chiqish soni minimal port talabini aniqlaydi - 1 × 8 splitterga kamida 8 chiqish porti va har qanday o'tish tolasi kerak.
Savol: IP65 barcha tashqi tolali terminal qutilarini o'rnatish uchun etarlimi?
Javob: IP65 ko'pgina himoyalangan tashqi joylarga - korniş ostida, ko'cha shkaflari ichida yoki tepadan himoyalangan binolar devorlarida ishlaydi. To'liq ochiq ustunlar, qirg'oq inshootlari yoki og'ir chang yoki sanoat zarralari bo'lgan joylar uchun rezina muhrlangan qistirmalari bo'lgan IP68- xavfsizroq tanlovdir. Xarajatlar farqi dalani almashtirish narxiga nisbatan kichikdir.
Savol: Bitta terminal qutisi ikkala tolali ulanishni ham, PLC ajratgichni ham qo'llab-quvvatlay oladimi?
Javob: Ha, buning uchun ko'plab modellar ishlab chiqilgan. Biriktiruvchi laganda mini-trubka yoki ABS kassetali ajratgich uchun maxsus joy yoki o'rnatish kronshteyniga ega bo'lishi kerak. Buyurtma berishdan oldin ichki oʻlchamlarni tekshiring - Barcha FTB korpuslari standart ulash ushlagichlari va tolali saqlash ilmoqlari bilan birga ajratuvchi modulni joylashtirish uchun yetarlicha chuqurlikka ega emas.
