ODF nima? Optik tarqatish ramkasi tushuntirildi

Odatda ODF ga qisqartirilgan va ba'zan optik tolali tarqatish ramkasi deb ataladigan optik tarqatish ramkasi optik tolali kabellar tugatilgan, biriktirilgan, yamalgan va himoyalangan tuzilgan nuqtadir. Siz ODF-larni telekommunikatsiya xonalarida, FTTH tarmoqlarida, ma'lumotlar markazlarida, korxona binolarida va sanoat aloqa tizimlarida topasiz. Ushbu qo'llanma optik tarqatish tarmog'i (ODN) va tolaga kirish loyihalarini qo'llab-quvvatlovchi muhandislar nuqtai nazaridan yozilgan, shuning uchun maqsad nafaqat mavjud ODF turlarini sanab o'tish, balki ramkani tolalar soni, o'rnatish maydoni, ulagich formati, ulanish talablari va uzoq{2}}muddatli kengaytirish rejangizga moslashtirishga yordam berishdir.

Xaridorlar variantlarni solishtirganda, amaliy savol kamdan-kam hollarda "qanday turlar mavjud?" Odatda "qaysi ODF turi mening saytimga mos keladi va buyurtma berishdan oldin etkazib beruvchi bilan nimani tasdiqlashim kerak?" Quyidagi bo'limlar ikkalasiga ham javob beradi va maqola tanlov qo'llanmasi, spetsifikatsiyani tekshirish ro'yxati, ishlangan konfiguratsiya misollari va tez-tez so'raladigan savollar bilan yakunlanadi.

An nimaOptik tarqatish ramkasi(ODF)?

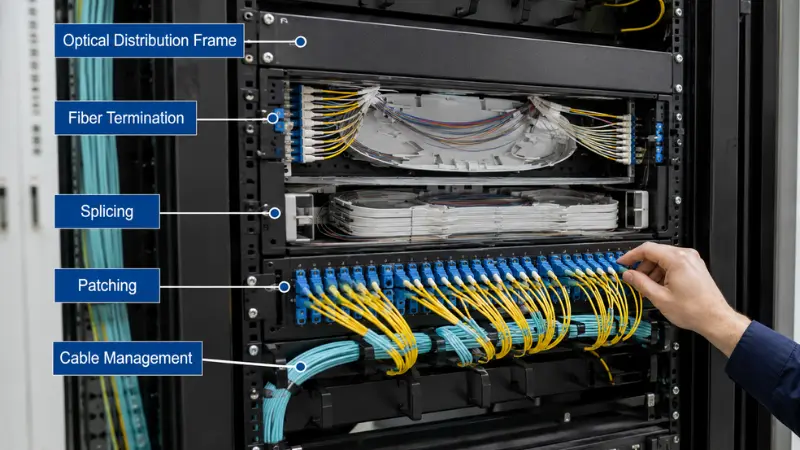

Optik tarqatish ramkasi - bu optik tolalarni tugatish, ulash, yamoqlash, himoya qilish va tartibga solish uchun ishlatiladigan tolali boshqaruv korpusi. Kiruvchi kabellar chiquvchi tolalar, pigtaillar, yamoq simlari yoki ajratgichlar kabi passiv komponentlarga ulanadi va har bir ulanish quti ichida bo'sh qoldirish o'rniga etiketlangan, himoyalangan va texnik xizmat ko'rsatish uchun ochiq holda saqlanadi.

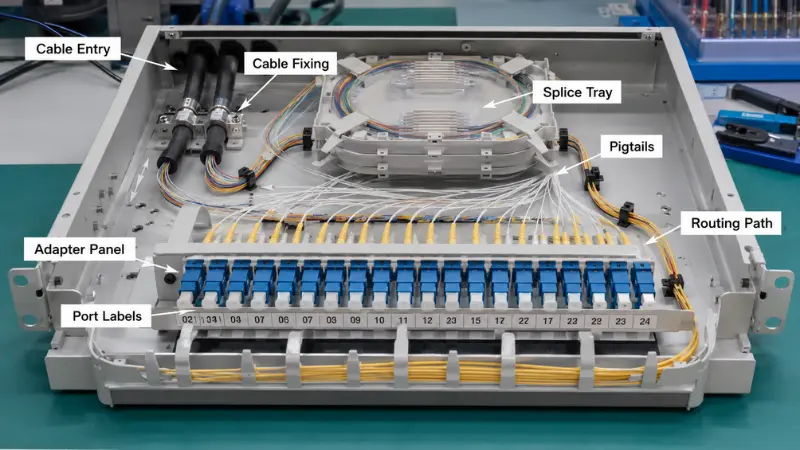

Kundalik ishda yaxshi moʻljallangan ODF{0}}tolani tugatish, termoyadroviy ulanishdan himoya qilish, yamoq shnurini yoʻnaltirish, kabel boʻshashmasdan saqlash, ulagichni himoya qilish va tarmoqni sinovdan oʻtkazish yoki qayta sozlashni qoʻllab-quvvatlaydi. Buning sababi kosmetik emas, balki aniqdir: nosozlik ish vaqtidan tashqarida paydo bo'lganda, aniq port raqamlangan va foydalanish mumkin bo'lgan biriktiruvchi tagliklari bo'lgan ramka texnikga bir necha daqiqada havolani ajratib olish va tuzatish imkonini beradi, haddan tashqari olomon, etiketlanmagan ramka esa bir xil ishni soatlab qo'lda tolalarni qidirishga aylantiradi. Bir xil tugatish va himoya funktsiyalarining ko'pchiligi ham ixcham shaklda paydo bo'ladioptik tolali terminal va tarqatish qutilariabonentga yaqinroq ishlatiladi, shuning uchun ikkita mahsulot oilasini chalkashtirib yuborish oson. Bu farqga keyinroq qaytamiz.

Optik taqsimlovchi ramkalarning asosiy turlari

ODFlarni o'rnatish usuli, o'rnatish muhiti, quvvati, ichki tuzilishi va qo'llanilishi bo'yicha guruhlash mumkin. Eng keng tarqalgan toifalar bu rafga o'rnatish, devorga o'rnatish, tashqi makon, DIN rels, PLC ajratuvchi-va yuqori zichlikdagi modulli ramkalar. Quyidagi har bir bo'limda turning nimaligi, qayerga mos kelishi va tanlashda ko'pincha e'tibordan chetda qoladigan bitta amaliy tafsilot ko'rsatilgan.

Rack Mount ODF

Rafga oʻrnatiladigan ODF standart 19-dyuymli jihoz rafiga oʻrnatiladi va telekommunikatsiya xonalari, maʼlumotlar markazlari, markaziy ofislar, server xonalari va korporativ magistral kabellar uchun asosiy vosita hisoblanadi. U odatda 1U, 2U, 3U yoki 4U balandliklarda taqdim etiladi va u o'zi bilan birga kalitlar, marshrutizatorlar va patch panellar bilan toza birlashtiriladi. Qo'pol qo'llanma sifatida 1U birligi ko'pincha 24 tagacha tolalarni, 2U birliklari atrofida 48 dan 96 gacha tolalarni va 3U dan 4U gacha bo'lgan birliklar 96 dan 144 gacha yoki undan ko'p tolalarni olib yuradi. Bu raqamlar adapter formati bilan sezilarli darajada siljiydi, shuning uchun yuqori zichlikdagi LC yoki MPO panellaridan foydalanadigan ramka SC ishlatgandan ko'ra U uchun ko'proq tolaga mos keladi.

Uzoq muddatli{0}}foydalanishni hal qiluvchi tafsilot - bu o'zgarmas va toymasin tortma dizayni o'rtasidagi tanlovdir. Ruxsat etilgan ramka oddiyroq, barqarorroq va arzonroq bo'lib, u kamdan-kam o'zgarib turadigan barqaror magistral aloqalarga mos keladi. Sürgülü tortma tovoqni birlashtirish va tekshirish uchun oldinga tortish imkonini beradi, bu tez-tez harakatlanadigan, qo'shimchalar va o'zgarishlarni ko'radigan har qanday ramka uchun eng yaxshi tanlovdir. Sürgülü turni belgilashdan oldin, tortma to'liq cho'zilishi uchun tokcha oldida yetarlicha bo'sh joy mavjudligiga ishonch hosil qiling, chunki qattiq yo'lakda ochilmaydigan yuqori zichlikdagi ramkani saqlash qiyin-.

Devorga o'rnatish ODF

Devorga o'rnatiladigan ODF tokcha ichida o'tirishdan ko'ra to'g'ridan-to'g'ri devorga o'rnatiladi, shuning uchun bu tokchalar mavjud bo'lmagan yoki bo'sh joy tor bo'lgan joylarda tabiiy tanlovdir: kichik telekom xonalari, ofis binolari, kvartiraning podvallari, polni taqsimlash punktlari va FTTH bino kirishlari. Odatda ixcham, qulflanadigan va 12, 24 yoki 48 yadro kabi o'rtacha tolalar soniga mos keladi.

Devorga o'rnatish moslamasini tanlashda kabelning kirish yo'nalishi birinchi ko'rinadiganidan ko'ra muhimroqdir. Tor ko'targich yoki shaftaga o'rnatilgan ramka ko'pincha orqa kirish emas, balki pastki yoki yon kirishga muhtoj, chunki qutining orqasida o'tkir egilishsiz kabelni o'tkazish uchun joy yo'q. Buyurtma berishdan oldin kirish yo'nalishini, ichki ulash tepsisi hajmini, adapter paneli tartibini va tolali o'rash uchun bo'sh joyni tasdiqlang, quti devorga o'rnatilgandan keyin emas.

Tashqi ODF

Ochiq ODF tolani FTTH kirish nuqtalari, tashqi telekom kabinetlari, tirgaklarga-oʻrnatilgan tarqatish, qishloq keng polosali va sanoat obʼyektlari kabi ochiq yoki yarim{0}}ochiq joylarda tugatadi va tarqatadi. Ichki ramkadan farqli o'laroq, tashqi blok o'zining ekologik muhrlanishida yashaydi yoki o'ladi, shuning uchun portlar soni spetsifikatsiyaning yarmini tashkil qiladi.

Belgilanishi kerak bo'lgan raqam xalqaro standartda belgilangan kirishni himoya qilish darajasidirIEC 60529 (IP kodi). Amaliy ma'noda IP54 changdan himoyalangan va{2}}suv chayqalishiga chidamli, himoyalangan yoki shkafga-o'rnatilgan holatga mos kelishi mumkin; IP65 chang o'tkazmaydigan va past bosimli suv oqimlaridan himoyalangan-, degan ma'noni anglatadi, bu esa ob-havoga to'liq ta'sir ko'rsatadigan ramka uchun haqiqiyroq minimaldir; va IP66 dan IP68 gacha kuchliroq oqimlarni yoki vaqtinchalik suvga cho'mishni qo'shadi. E'tibor bering, yuqoriroq suvga cho'milish darajasi avtomatik ravishda reaktiv qarshilikni anglatmaydi, chunki ikkalasi alohida sinovlardir, shuning uchun yomg'irni ham, to'xtab turgan suvni ham ko'radigan sayt ikki tomonlama reytingga muhtoj bo'lishi mumkin. IP ko'rsatkichi bilan bir qatorda, ultrabinafsha nurlanishiga chidamliligini, simi rakorining dizaynini, korpusning korroziyaga chidamliligini, qulflash usulini va kondensatsiya qanday boshqarilishini tekshiring. Noto'g'ri muhrlangan tashqi ramka o'rnatishdan bir necha yil o'tgach, namlik bilan bog'liq nosozliklarning-eng ko'p uchraydigan sabablaridan biridir.

DIN Rail ODF

DIN relsli ODF elektr shkafi yoki sanoat boshqaruvi korpusi ichidagi DIN relsga o'rnatiladigan ixcham birlik bo'lib, u avtomatlashtirish tizimlari, elektr aloqasi, aqlli tarmoq uskunalari, transportni boshqarish kabinalari va zavod tarmoqlarida kam tolali sonlar uchun qurilgan. Uning qiymati integratsiyadir: u alohida tokchani talab qilmasdan, tolani tugatish va himoyani elektr simlari bilan bir xil panelga olib keladi.

Sanoat ishlari uchun tolalar sonidan mexanik muhitga e'tibor bering. Tebranish, shkafning mavjud chuqurligi, topraklama talablari va kabelning kuchlanishini bartaraf qilish - bularning barchasi ramkaning ishonchli bo'lishiga ta'sir qiladi va tolaning yo'nalishi texnik yaqin atrofdagi elektr o'tkazgichlarini bezovta qilmasdan ulagichlarga etib borishi uchun tartibga solinishi kerak.

PLC Splitter ODF

PLC splitter ODF freym ichida passiv optik ajratgichlarni joylashtiradi, shunda bitta oziqlantiruvchi tola ko'plab abonent tolalariga bo'linadi, bu esa uni FTTH, GPON va EPON kirish tarmoqlarining asosiy blokiga aylantiradi, masalan.ITU-T G.984 GPON tavsiyalari. Bitta ramka tugatish, splitterni o'rnatish, yamoqlash va kabel boshqaruvini birlashtirishi mumkin, bu esa passiv optik tarmoqni joylashtirishni tartibli saqlaydi. Odatiy konfiguratsiyalar 1×8 dan 1×32 yoki 1×64 gacha ishlaydi va toʻgʻri nisbat havola byudjeti va loyihaning abonent zichligiga bogʻliq.

Ikkita muhandislik nuqtasini rejalashtirishga arziydi. Birinchidan, bo'linish nisbati port tartibini va texnik xizmat ko'rsatish maydonini boshqaradi, chunki 1 × 32 splitter 1 × 8 ga qaraganda ko'proq chiqish adapterlarini ta'minlaydi va bu chiqishlar to'planib qolmasdan, yamoqlanishi va etiketlanishi uchun joy kerak. Shuningdek, u bitta tugunda markazlashtirilgan boʻlinish va tarmoq boʻylab taqsimlangan boʻlinish oʻrtasida erta toʻgʻri qaror qabul qilishga yordam beradi.optik splitter turlari. Ikkinchidan, PON-ni joylashtirishda deyarli har doim burchakli{1}}parchalangan (APC) konnektorlardan foydalaniladi. Buning sababi qaytarilishning yo'qolishi: umumiy passiv daraxtdagi akslar filialdagi har bir abonent uchun signal sifatini pasaytiradi va APC so'nggi yuzlari bu ko'zgularni tekis-yozilganlarga qaraganda ancha yaxshi bosadi. Buyurtma berishdan oldin ajratuvchi nisbati, ulagichning jilosi, kirish va chiqish tartibini, mavjud bo'lgan ulash tepsisi maydonini va yorliqlash sxemasini tasdiqlang va ko'rib chiqing.PLC ajratuvchidizayn ehtiyojlaringizning aniq nisbatiga mos keladigan variantlar.

Yuqori-zichlikdagi modulli ODF

Yuqori zichlikdagi modulli ODF{0}}cheklangan tokcha yoki zamin maydonidagi katta tolalar soni uchun moʻljallangan va bu oʻsish uchun joy kerak boʻlgan maʼlumotlar markazlari, markaziy ofislar, aloqa operatorlari magistrallari, katta kampuslar va yigʻish punktlari uchun standart tanlovdir. Bitta sobit panel o'rniga, bu tizimlar modulli adapter panellari, olinadigan kassetalar, bir nechta biriktiruvchi tovoqlar va ishlab chiqilgan marshrutlash yo'llaridan foydalanadi va ular odatda LC yoki MPO/MTP interfeyslarini qo'llab-quvvatlaydi.

Bu erda yo'l qo'ymaslik kerak bo'lgan xato faqat maksimal portlar soni bo'yicha tanlashdir. Juda yuqori zichlikda, yamoq shnurlari bir-biriga to'planadi, old{1}}kirish bo'shlig'i siqiladi va to'ldirilgan ramka texnik xizmat ko'rsatish vaqtida noto'g'ri portni tasodifiy uzib qo'yishga chaqiradi. Yuqori{3}}zichlikdagi ish uchun hal qiluvchi savol, shu jumladan LC-versus-massiv tanlovi bu boʻlimdaMTP/MPOga nisbatan LC bo'yicha amaliy qo'llanma, freym toʻliq yuklangandan soʻng texnik xodimlar hali ham portlarga yeta oladimi, yamoq simlarini boshqara oladimi va egilish radiusini saqlab qoladimi.

ODF turlarini taqqoslash jadvali

Imkoniyatlar diapazonlari faqat odatiy qiymatlar bo'lib, mahsulot dizayni, adapter formati va yetkazib beruvchi konfiguratsiyasiga qarab farqlanadi. Har doim ma'lumotlar jadvaliga nisbatan aniq tolalar soni va panel variantlarini tasdiqlang.

Tez ODF tanlash bo'yicha qo'llanma

Agar sizga faqat to'g'ri toifaga tez yo'naltirish kerak bo'lsa, quyidagi jadval umumiy loyiha holatlarini mos keladigan boshlanish nuqtasiga ko'rsatadi. Uni qisqa ro'yxat sifatida ko'rib chiqing, so'ngra quyida joylashgan nazorat ro'yxatidan foydalanib ma'lumotlarni tekshiring.

Loyihangiz uchun to'g'ri ODFni qanday tanlash mumkin?

ODF ni tanlash shunchaki portlari etarli bo'lgan qutini tanlash emas. Ramka butun dizaynga mos kelishi kerak, shuning uchun sotib olishdan oldin quyidagi omillarni tasdiqlash kerak.

Elyaflar soni va kelajakdagi kengayishi

Bugungi kunda tugatish, ulash yoki yamoq kerak bo'lgan tolalar sonidan boshlang, so'ngra zahirani qo'shing. Bugungi kunda 24 ta tolaga to'g'ri keladigan o'lchamdagi ramka sayt 48 taga oshganida joy qoldirmaydi va keyinchalik qayta jihozlash odatda hozir sotib olishdan ko'ra qimmatroq turadi. Amalda, ko'plab loyihalar kelajakda ulanishlar, zaxira tolalar va yangilanishlar uchun 20 dan 50 foizgacha zaxira quvvatni zaxiralaydi. Qancha tolalar kiradi, qanchasi chiqib ketadi, ko'proq foydalanuvchilar yoki binolar qo'shiladimi va ulanish tepsisi va adapter sig'imi bu o'sishni o'zlashtira oladimi yoki yo'qligini so'rang.

O'rnatish maydoni

Joylashuv asosan turni belgilaydi. Mavjud 19 dyuymli rack rack o'rnatish ramkasiga ishora qiladi; faqat devor maydoni bo'lgan sayt devorga o'rnatiladigan ramkaga ishora qiladi; sanoat shkafi ichidagi tolalar DIN relsli ramkaga ishora qiladi; va yomg'ir, chang yoki haroratning o'zgarishiga ta'sir qiladigan o'rnatish standart ichki blokni tashqi qurilma foydasiga istisno qiladi. Modelga kirishdan oldin haqiqiy bo'sh joyni, jumladan, raf chuqurligini yoki tortma bo'shlig'ini o'lchang.

Ichki va tashqi muhit

Ichki va tashqi ramkalar bir-birini almashtirib bo'lmaydi. Ichki bloklar jihoz xonalari, ofislar va telekommunikatsiya shkaflari kabi himoyalangan joylarga mos keladi, bu erda muhrlanish ustuvor bo'lmaydi. Tashqi bloklar namlik, chang, korroziya va ultrabinafsha nurlanishidan himoyalangan himoyaga muhtoj, shuning uchun IP darajasi, korpus materiallari, eshiklarni muhrlash, bez dizayni, qulflash tuzilishi va harorat diapazoni spetsifikatsiyaga tegishli. Ichki va tashqi makonda ishlash o'rtasidagi farqlar, shu jumladan kabel turlari va yo'nalishlari ushbu qo'llanmada yoritilganichki va tashqi tolali kabelni o'rnatish. Ochiq havoda ichki ramkadan foydalanish ishonchlilikning pasayishining tez-tez va oldini olish mumkin bo'lgan sababidir.

Ulagich va adapter turi

ODF-lar SC, LC, FC yoki ST adapterlari bilan sozlanishi mumkin va to'g'ri tanlov mavjud patch-kordlar, pigtaillar va faol uskunalar interfeyslariga mos keladi. Umumiy namuna sifatida,SC ulagichlaritelekommunikatsiya va FTTHda keng tarqalgan,LC konnektorlariyuqori zichlikdagi maʼlumotlar markazi va korporativ ish-da ustunlik qiladi, FC baʼzi telekommunikatsiya va asboblarda paydo boʻladi, ST esa eski tarmoqlarda saqlanib qoladi. Moslikka qarshi formatni tasdiqlangoptik tolali adapterlarfoydalanmoqchisiz.

Polsha turi bir xil e'tiborga loyiqdir. UPC (tekis, biroz gumbazli) uchlari odatda 50 dB atrofida qaytish yo'qotilishini ta'minlaydi, APC (burchakli 8{5}} daraja) uchlari esa tolani orqaga qaytarish o'rniga, adashgan nurni qoplamaga aks ettirish orqali taxminan 65 dB ga etadi, shuning uchun APC PON va RF video ilovalarida standart hisoblanadi. Ikkalasi bir-biriga bog'lanmasligi kerak: APC{6}}to-UPC ulanishi yuqori kiritish yo'qotilishiga olib keladi va ferrulning so'nggi yuzlariga jismoniy zarar etkazishi mumkin. Agar siz variantlarni tortayotgan bo'lsangiz, bu tushuntirishKompyuter, UPC va APC jilo turlarifarqlarni batafsil yoritadi.

Ulanish tepsisi sig'imi

Agar ramka termoyadroviy biriktirish uchun ishlatilsa, ichki tovoq sig'imi nafaqat adapter soniga, balki tolalar soniga mos kelishi kerak. Keng tarqalgan va g'azablantiradigan xato - bu juda ko'p adapter portlari bo'lgan, lekin juda kam tovoqlar bilan ramka sotib olish. Rejalashtirish qoidasiga ko'ra, ulash laganda odatda 12 yoki 24 himoyalangan qo'shimchalarni o'z ichiga oladi, shuning uchun 24{7}}tolali ish uchun taxminan bir-ikki laganda, 48-tolali ish uchun ikki-to'rt va hokazo kerak bo'ladi. Tovoqlar qisqarganda, alomatlarni oldindan aytish mumkin: issiqlik qisqaradigan yenglarning o'tiradigan joyi yo'q, tolalarni minimal egilish radiusida o'rash mumkin emas, parvarishlash mavjud bo'laklarni qayta bezovta qilishni anglatadi va kelajakda kengayish noqulay bo'ladi. tomonidan umumlashtirilgan amaliyotlar bo'yichaOptik tolali assotsiatsiya, kichik binolar kabellari odatda o'rnatilgandan so'ng taxminan 25 mm egilish radiusini talab qiladi va bu radiusni ushlab turolmaydigan ramka qo'shish yo'qotilishini jimgina oshiradi. Tovoqlar sonini, sleeve saqlash joyini va marshrutlash yo'lini birgalikda rejalashtiring va o'zingizni ko'rib chiqingtolali pigtaillarramkaning yonida, shuning uchun tugatish va tovoqlar mos keladi. Agar siz hali ham birlashtirish va maydon{1}}oʻrnatilgan konnektorlar oʻrtasida qaror qabul qilmoqchi boʻlsangiz, ushbu taqqoslashtermoyadroviy biriktirishfoydali ma’lumotnoma hisoblanadi.

Kabelga kirish va texnik xizmat ko'rsatish imkoniyati

Kabelning kirish yo‘nalishi tafsilot emas, balki haqiqiy-dunyo cheklovidir. Ramkalar orqa, yon, yuqori yoki pastki kirishni qo'llab-quvvatlaydi va sayt tartibiga mos kelmasligi keskin egilish yoki tartibsiz marshrutni majburlaydi. Xizmatga kirish bir xil mantiqqa amal qiladi: tez-tez o'zgarib turadigan tarmoqlar uchun toymasin tortma yoki old-kirish dizayni bilan ishlash osonroq, statsionar tuzilma esa bir necha o'zgarishlar bilan barqaror havolalar uchun qabul qilinadi. Qog'ozda ixcham ko'rinadigan ramka, kabellar kiritilgandan keyin xizmat ko'rsatish qiyin bo'lishi mumkin.

Yorliqlash va kabelni boshqarish

Aniq etiketka nosozliklar va yangilanishlar vaqtida vaqtni tejaydi va kattaroq ramkalarda yomon yorliqlash noto'g'ri ulanishlarga, nosozliklarni uzoqroq izolyatsiya qilishga va oldini olish mumkin bo'lgan uzilishlarga olib keladi. Yaxshi ramka portni aniq raqamlash, ajratilgan yorliq maydoni, yamoq shnurini yo'naltirish halqalari, bog'lash nuqtalari, bo'sh joyni saqlash va kiruvchi kabellar va patch shnurlarni ajratish imkonini beradi. Marshrutingizni saqlangyamoq simlarikeyinroq qo'shilgandan ko'ra boshidan rejalashtirilgan.

Narx so'rashdan oldin ODF spetsifikatsiyasining nazorat ro'yxati

Yetkazib beruvchiga murojaat qilishdan oldin bu tafsilotlarni tayyorlash oldinga va orqaga-qisqartiradi va noto'g'ri konfiguratsiyani olish xavfini kamaytiradi.

• Hozir tugatilishi kerak bo'lgan umumiy tolalar, shuningdek, kelajakdagi o'sish uchun zaxira ulushi.
• Ichki yoki tashqi o'rnatish va tashqi makon uchun maqsadli IP reytingi.
• O'rnatish usuli: 19{1}}dyuymli raf U-balandligi, devor, ustun, DIN rels yoki shkaf.
• Ulagich va adapter formati (SC, LC, FC yoki ST) va jilo (UPC yoki APC).
• Pigtail va patch shnur turi, uzunligi va miqdori.
• Birlashtiruvchi tovoqlar soni va har bir laganda uchun talab qilinadigan quvvat.
• Splitter nisbati va bo'linish holati, PON loyihalari uchun.
• Kabelning kirish yo'nalishi va kabelning tashqi diametri yoki bez o'lchami.
• Yorliqlash va port{0}}raqamlash sxemasi.
• Ruxsat etilgan yoki toymasin tuzilma va kerakli kirish tomoni.

ODF konfiguratsiyasiga misol

Anonim uchta stsenariy yuqoridagi omillar amalda qanday birlashishini ko'rsatadi.

Kichik FTTH bino tarqatish nuqtasi

Ko'taruvchi ichida SC/APC cho'chqalari bo'lgan 24 ta tolalar uchun odatda ikkita ulash tepsisi va pastki yoki yon kabel kirishiga ega ixcham devorga o'rnatiladigan ODF etarli bo'ladi. Bir nechta zaxira portlarni zaxiralash ikkinchi ramka qo'shmasdan binoda qo'shimcha birliklar uchun joy qoldiradi.

Ma'lumotlar markazini birlashtirish

Band boʻlgan yoʻlakdagi LC dagi 96 ta tolalar uchun 2U yuqori zichlikdagi toymasin stendga oʻrnatilgan ODF-oldidan kirish va qoʻsh kabel kirishi bilan yamoqlarni boshqarish mumkin boʻladi va shnurning ogʻir yuki ostida egilish radiusini himoya qiladi. Sürgülü tortma bu erda muhim, chunki o'zgarishlar tez-tez sodir bo'ladi.

Qishloq FTTHga qutbda kirish

Ko'p abonentlarga ajratilgan oziqlantiruvchi uchun IP65 yoki undan yuqori bo'lgan tashqi splitter tarqatish ramkasi o'rnatilgan.1×32 ajratgichva SC/APC konnektorlari bo'linish va atrof-muhitga ta'sir qilishni bitta korpusda boshqaradi.

Ilova bo'yicha ODF tanlash

FTTH va PON kirish tarmoqlari

FTTH ishi passiv bo'linish zarur bo'lgan joylarda devorga o'rnatiladigan ramkalardan, ochiq kirish nuqtalarida tashqi ramkalardan va PLC ajratuvchi ramkalardan foydalanishga moyildir. Erto'la, telekommunikatsiya xonasi yoki polni tarqatish punkti odatda devorga o'rnatish moslamasini talab qiladi; tashqi joylashuv tashqi-baholangan joyni talab qiladi; va bo'linuvchi tugun splitterni tugatish bilan birlashtiradigan ajratuvchi ramkani talab qiladi. Passiv qurilish nimani talab qilishini kengroq ko'rish uchun buFTTH passiv komponentlarixaridlar bo'yicha qo'llanma foydali hamrohdir.

Data markazlari va telekom xonalari

Bu muhitlar rafga o'rnatish va yuqori{0}}zichlikdagi modulli ramkalarni afzal ko'radi va ular odatda yuqori tolalar soni, LC yuqori{1}}zichlikdagi adapterlar, toza patch-yo'naltirish, ishonchli yorliq va kengaytirish uchun joy talab qiladi. Zich tokchalarda kabel boshqaruvi xom port zichligi kabi og'irlik qiladi.

Korxona binolari va kampus tarmoqlari

Bu erda to'g'ri ramka orqa miya dizayniga bog'liq. Asosiy jihozlar xonasi ko'pincha rafga o'rnatiladigan ramkadan foydalanadi, polni taqsimlash punktlarida esa devorga o'rnatiladigan ramkalar ishlatiladi. Ko'p binolarli kampus bo'ylab ODFlar magistral tolalarni tugatadi va binolar, kalitlar va jihozlar xonalari o'rtasida toza yamoq nuqtasini ta'minlaydi.

Sanoat va boshqaruv kabinetlari tarmoqlari

Sanoat tarmoqlari DIN relsli ramkalar yoki ixcham devorga o'rnatish moslamalariga tayanadi. Ramka boshqaruv kabinetiga mos kelishi, tolalarni mexanik kuchlanishdan himoya qilishi va texnik xodimlarga elektr simlariga tegmasdan, tebranish, chang, shkafning harorati va kuchlanishni bartaraf etish bilan birga ulagichlarga yetib borishiga imkon berishi kerak.

ODF va Fiber Patch Panel va Fiber Distribution Box

Xaridorlar ko'pincha bu uchtasini chalkashtirib yuborishadi, chunki ularning barchasi tolali ulanishlarni boshqaradi, ammo ular bir xil emas. ODF odatda eng to'liq qurilma bo'lib, u adapter panellarini, ulash lagandalarini, kabel yo'nalishini, bo'sh joyni saqlash va himoyani birlashtiradi. Tolali patch paneli ko'proq tokcha ichidagi konnektorli yamoqqa qaratilgan, ammo ba'zilarida biriktiruvchi tovoqlar mavjud. Tolali tarqatish qutisi odatda kichikroq va oxirgi foydalanuvchilarga yaqinroq, FTTH binolarida, qavat nuqtalarida yoki tashqi kirish joylarida joylashgan.

Qaror qabul qilishning qisqa yo'li: tizimli tugatish, biriktirish, yamoqlash va birgalikda boshqarish kerak bo'lganda ODF dan foydalaning; yamoq panelidan, asosan, faol jihozlar yonida-rack asosidagi tuzatish kerak bo'lganda foydalaning; va foydalanuvchilarga yaqin ixcham tarqatish kerak bo'lganda tarqatish qutisidan foydalaning. Nomlash etkazib beruvchilar va bozorlar o'rtasida farq qilganligi sababli, ma'lumotlar varag'idagi yorliqdan ko'ra haqiqiy tuzilma, quvvat va funktsiyani baholang. Bu chuqurroq qarashODF va tolali patch paneli o'rtasidagi farqlarAgar chegara hali ham loyqa bo'lsa, o'qishga arziydi.

ODF ni tanlashda keng tarqalgan xatolar

Faqat port soni bo'yicha tanlash

Port soni muhim, lekin bu o'z-o'zidan etarli emas. Ulanish sig'imi, kabel kirishi, adapter formati, texnik xizmat ko'rsatish maydoni va kengaytirish bo'sh joy - bularning barchasi ramkaning saytda ishlashini belgilaydi.

Kelajakdagi kengayishga e'tibor bermaslik

Zaxira sig'imi bo'lmagan-arzon xarajatli ramka tarmoq o'sishi bilan qimmatlashadi. Tolaning o'sishini keyin emas, balki yakuniy tanlovdan oldin rejalashtiring.

Ochiq havoda ichki ODFdan foydalanish

Yopiq ramkalar yomg'ir, chang va doimiy tashqi ta'sir qilish uchun qurilmagan. Tashqi o'rnatish mos IP darajasi va bez dizayni bilan to'g'ri muhrlangan muhofazaga muhtoj.

Ulagich turlarini rejalashtirishsiz aralashtirish

SC, LC, FC, APC va UPC tanlovlari yamoq simlari, pigtaillar va faol uskunalar bilan mos kelishi kerak. Noto'g'ri kombinatsiya o'rnatishning murakkabligini oshiradi va mos kelmaydigan jilo bo'lsa, optik ish faoliyatini yomonlashtiradi.

Xizmatga kirishni unutish

Qog'ozda ixcham ko'rinadigan ramkaga kabel ulangandan keyin xizmat ko'rsatish qiyin bo'lishi mumkin. O'rnatishdan so'ng texnik xodimlar adapterlar, ulash tovoqlari va marshrutlash joylariga xavfsiz etib borishiga ishonch hosil qiling.

Tez-tez so'raladigan savollar

Xulosa

Optik tarqatuvchi ramkaning asosiy turlari rafga o'rnatish, devorga o'rnatish, tashqi, DIN ray, PLC ajratuvchi va yuqori-zichlik modulidir va to'g'ri tanlov tolalar soni, o'rnatish maydoni, atrof-muhit, ulagich va jilo turi, ulash tepsisi sig'imi, kabel yo'nalishi va kelajakdagi kengayishdan iborat. Kichkina yopiq saytga faqat devorga o'rnatiladigan ramka kerak bo'lishi mumkin; telekom xonalari va ma'lumotlar markazlari odatda rafga o'rnatish yoki yuqori{2}}zichlikdagi ramkalarni talab qiladi; FTTH va PON tarmoqlari ko'pincha tashqi va PLC splitter ramkalaridan foydalanadi; va sanoat shkaflari DIN relsli ramkalar bilan yaxshi xizmat qiladi. Tanlashdan oldin, yuqoridagi nazorat ro'yxatidan foydalanib loyihangiz tafsilotlarini tayyorlang va amaliy, ishonchli va parvarish qilish oson bo'lgan ramkani belgilash ancha osonlashadi.
