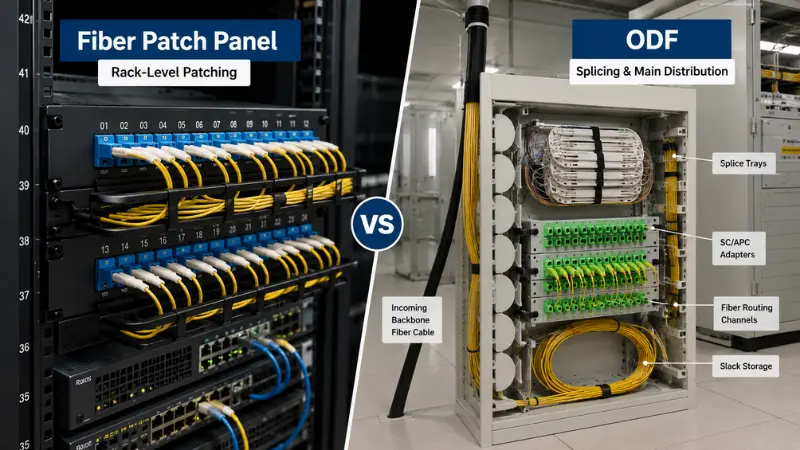

Fiber Patch Panel va ODF: qaysi birini ishlatishingiz kerak?

Optik tolali tarmoqni rejalashtirganingizda, bitta savol erta paydo bo'ladi: a ichidatolali patch paneli ODFga qarshiqaror, qaysi biri sizning raf yoki telekom xonaga tegishli? Qisqa javob - a uchun yetaditolali patch paneliasosan faol uskunaga yaqin-ozgina{1}}oʻrta sonli tolalarni-tutish va kesishingiz kerak boʻlganda vaODF (Optik tarqatish ramkasi)yuqori-sonli magistral yoki oziqlantiruvchi kabellar termoyadroviy ulanish, boʻsh joyni saqlash, kabelni mahkamlash va uzoq{1}}muddatli tarqatish boshqaruvini talab qilganda.

Bu toza bo'linish har bir dala bo'yicha mutaxassis tezda o'rganadigan narsani yashiradi: ikkita mahsulot oilasi bir-biriga mos keladi. Ba'zi tokchalarga{1}}o'rnatiladigan patch panellar biriktiruvchi lagandalar bilan birga keladi va ba'zi ixcham ODFlar yamoqlashdan ko'ra ko'proq ishlaydi. Shunday qilib, haqiqiy savol "qaysi nom" emas, balki "qaysi dizayn fokuslari tarmoq holatiga, tolalar soniga va kabellarning jihozga kirish va chiqish yo'liga mos keladi". Ushbu qo'llanma farqlarni, ular orasidagi kulrang maydonni, tanlov matritsasini, ulagichlarni tanlashni va haqiqiy loyiha konfiguratsiyasini o'z ichiga oladi, shuning uchun siz birinchi marta to'g'ri birlikni belgilashingiz mumkin. Agar siz avval qisqa versiyani istasangiz, bu yerdaODF va yamoq paneli o'rtasidagi asosiy farqlarga diqqat bilan qarash.

Fiber patch paneli nima?

Tolali patch paneli kiruvchi tolalarni sobit adapterlar to'plamiga to'xtatadi va texniklarga yamoq simlari uchun toza old interfeysni beradi. Bu tizimli kabel kalitlarga, marshrutizatorlarga, media konvertorlarga va optik qabul qiluvchilarga o'tadigan o'tish moslamalari bilan uchrashadigan nuqtadir. Aksariyat panellar 1U, 2U yoki 4U balandlikdagi standart 19{6}}dyuymli tokchaga oʻrnatiladi, lekin kichikroq shkaflar uchun devorga oʻrnatiladigan korpuslar keng tarqalgan.

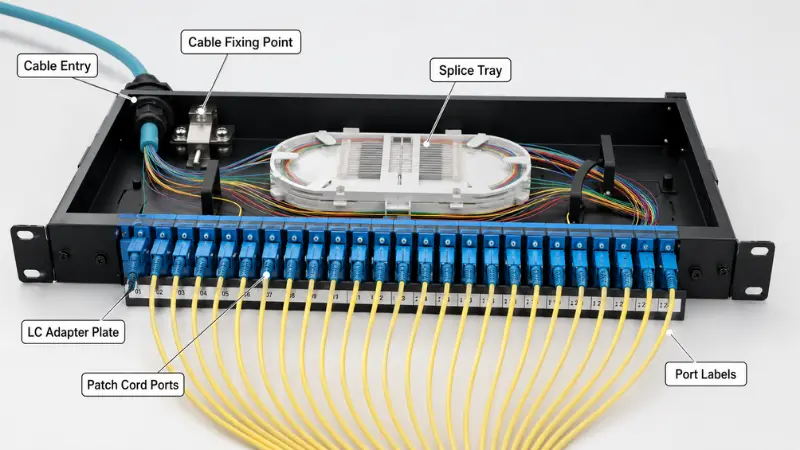

Oddiy panel ichida siz adapter plitasini (LC, SC, FC, ST yoki MPO/MTP), kabel kirish va mahkamlash nuqtasini, old va orqa o'tish moslamasini boshqarish, etiketka tasmasi va - ko'p modellarda - kiruvchi kabelga cho'chqalarni ulash uchun kichik ulash laganni topasiz. Har kuni patch-paneldagi ish ko'chiriladi, qo'shiladi va o'zgartiriladi: doimiy kabelni bezovta qilmasdan havolalarni qayta-yamalash. Shuning uchun ham oldingi kirish va aniq port raqamlash bu erda chuqur bo'sh saqlashdan ko'ra muhimroqdir.

Umumiy patch panel turlari

• Ruxsat etilgan panellarStatik plastinkada - adapterlar; eng past narx, barqaror havolalar uchun yaxshi.
• Sürgülü (tortmali) panellar- laganda oson qayta{1}}tugatish va tekshirish uchun oldinga tortiladi.
• Yuqori-zichlikdagi LC panellar- eng koʻp dupleks portlarni 1U ga toʻplang, chunki LC ning 1,25 mm ferrulasi SC ning yarmiga teng.
• MPO/MTP kassetali panellari- 40G/100G/400G havolalari uchun -oldindan tugatilgan 12 yoki 24 tolali magistrallarni ajratib oling.
• Oldindan{0}}tugatilgan va biriktirilgan-yuklangan panellarTez oʻrnatish uchun - zavod konnektorlari yoki zavodga{1}}oʻrnatilgan pigtaillar saytga ulashga tayyor.

Yamoq panellari faol qurilmalarga yaqin joylashgan: ma'lumotlar markazi tokchalarida, korporativ tarmoq xonalarida, server kabinetlarida va polni tarqatish punktlarida. Vazifa rack{1}}darajadagi tuzatish bo'lsa, odatda 1U yoki 2U panel kerak bo'ladi. Amaliy tomonipanelni o'rnatish va uni kalitga ulashto'g'ridan-to'g'ri va to'g'ri tanlashLC adapterlariport zichligi uchun ko'pincha yagona haqiqiy qaror.

ODF (Optik tarqatish ramkasi) nima?

ODF - bu kabellarni kiritish, ularni himoya qilish, ulash va tarqatish uchun yaratilgan tizimli tolali boshqaruv nuqtasidir - shunchaki tuzatish emas. Oddiy panel bilan solishtirganda, u yuqori tolalar soni va tashqi-oʻsimlik yoki magistral kabelning toʻliq ishlash muddati atrofida ishlab chiqilgan: kabelni mahkamlash va yerga ulash, pigtail termoyadroviy biriktirish, boʻshashmasdan saqlash, tartibli marshrutlash, etiketkalash va bir kadrda texnik xizmat koʻrsatish imkoniyati.

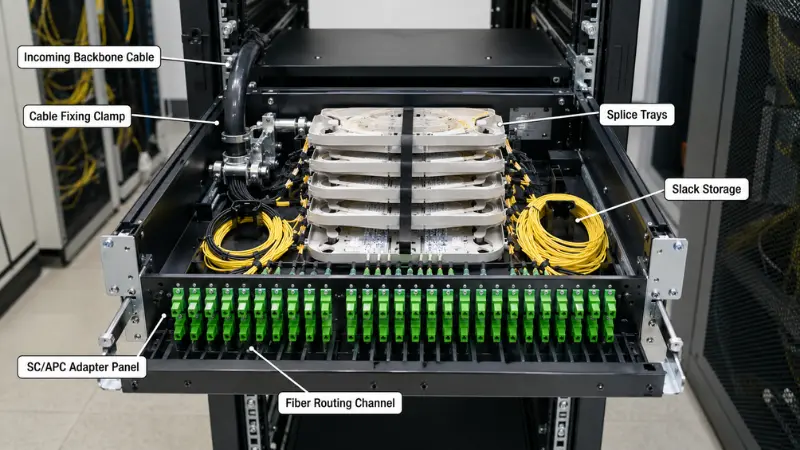

Oddiy ODFda adapter panellari, bir nechta ulash lagandalari, ajratilgan marshrutlash kanallari va boʻsh joy, kabelning mustahkam elementi uchun kabel- mahkamlash qisqichlari va topraklama nuqtalari, himoya qopqogʻi yoki yopiq ramka va aniq raqamlash sxemasi mavjud. Buning sababi jismoniy: 96F yoki 144F boʻsh-trubkali simi poʻlat yoki aramid quvvat elementi bilan keladi, u tolalarga hech qanday tortish kuchi yetib bormasligi uchun biriktirilishi kerak, soʻngra har bir tola birikkan{5}}choʻchqaga biriktiriladi va egilish radiusi himoyalangan holda oʻraladi. Kichkina patch panelda buni xavfsiz qilish uchun hech qanday joy yo'q.

Umumiy ODF turlari

• Rak{0}}oʻrnatilgan ODF- 19 dyuymli tokchaga mos keladi; telekom xonalari va OLT kabinetlari uchun ish kuchi.
• Devorga-o'rnatilgan ODF- maydoni cheklangan kichikroq tarqatish nuqtalari uchun.
• Qavatli-ODFMarkaziy ofislar va yirik POP saytlari uchun - yuqori{1}} sig‘imli ramkalar.
• Modulli ODF / ODF shkafiTarmoq o'sishi bilan birlashtirilgan - splice, splitter va distributor modullari.

Siz ODF larni telekommunikatsiya markaziy ofislarida, FTTH kirish xonalarida, ISP uskunalari xonalarida, POP saytlarida, metro va magistral tarqatishda va asosiy tarqatish xonalarida ko'rasiz. Sizga kerak bo'lgan eng aniq signal bu bo'lishi kerak bo'lgan kirish -kabelidirtermoyadroviy biriktirilganbilan tugagan cho'chqa quyruqlariga, aytaylik,SC adapterlari, xizmat ko'rsatish yillari uchun sustlik va himoya bilan. Savdolar haqida neytral ma'lumot olish uchun-, FOA umumiy ko'rinishitashqi-o'simliklarni birlashtirish va tugatishmustahkam havola hisoblanadi. ODFlar bir nechta o'rnatish uslublarida - bo'lgani uchun, bu ko'plab birinchi{2}}xaridorlarni - o'qishga arziydi.optik taqsimlash ramkalarining asosiy turlariramka o'lchamidan oldin.

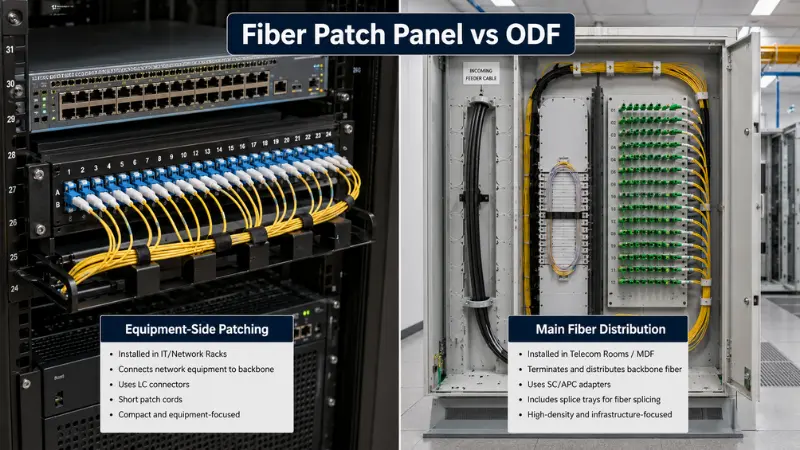

Fiber Patch Panel va ODF: Haqiqiy farqlar

Ikkalasi ham tolani boshqaradi, lekin ularning dizayn ustuvorliklari turli yo'nalishlarda tortiladi. Quyidagi jadval odatdagi-laynerlardan bir qadam o'tib ketadi.

Chiziq qayerda xiralashadi: Funktsional bir-biriga mos kelishi?

“Faqat yamoq paneli=yamoqlari” va “Faqat ODF=qoʻshilishi” bilan ishlash sizni adashtiradi. Ko'pgina raf{3}}yamoq panellari biriktiruvchi taglikni o'z ichiga oladi va kichik ODF asosan tuzatish uchun ishlatilishi mumkin. Toʻgʻri taʼrif alohida taʼkidlanadi: patch-panel ixcham maydonda jihoz-yondan oʻtish moslamalarini boshqarish uchun optimallashtirilgan, ODF esa kabel kirishi, ulanishlardan himoyalanish, boʻshashmasdan saqlash va davom etishi kerak boʻlgan tizimli tarqatish uchun optimallashtirilgan. Xususiyat varaqlarini solishtirganda, ichki tuzilmani - tovoqlar soni, bo'sh quvvati, kabel-fiksator apparati - bilan tanishib chiqing, nafaqat adapterlar soni. Ikki birlik ikkalasi ham "48 port" deb aytishi mumkin va butunlay boshqa ishlar uchun qurilgan.

ODF va Fiber Patch Panel va Fiber Distribution Box

Uchinchi mahsulot taqqoslashni buzadi: tolalarni tarqatish qutisi yoki terminal qutisi. Taxminan:

• Elyaf patch paneli- raf{1}}darajadagi tugatish va jihozlar yaqinida yamoq.
• ODF- asosiy{1}}tarqatish-darajasini tugatish, biriktirish, himoya qilish va oʻrta{3}}to-tolali tolalar soni uchun marshrutlash.
• Elyaf tarqatish / terminal qutisi-kichikroq, koʻpincha devorga{1}} yoki ustunga{2}}oxirgi foydalanuvchilarga yaqinroq, koʻpincha ochiq havoda-boʻlinuvchi qurilma ham joylashishi mumkin boʻlgan korpus.

Bitta tarmoqda siz uchtasini ko'rishingiz mumkin: asosiy xonada ODF, jihozlar tokchalarida patch panellar vaterminal va tarqatish qutilaribinoning kirish qismida yoki har bir qavatda. Agar chegaralar hali ham noaniq bo'lsa, bu parchalanishtolalarni tarqatish mahsulotlari qanday farqlanadio'qishga arziydi.

Qanday tanlash mumkin: Bosqichma-bosqich-bosqichmi-?

1. Tarmoq o'rnini aniqlang

2. Uskunaning-yon tomoni (kalitlar va OLTlar yonida) yamoq paneli; tashqi kabellarni qabul qiluvchi asosiy tarqatish nuqtasi ODFga tayanadi.

3. Joriy va kelajakdagi tolalar sonini tasdiqlang

4. 12F–24F kichik shkaflar va pollarni taqsimlash uchun mos keladi, 48F korxona magistrallari va kichik xonalar uchun keng tarqalgan va 96F–144F+ FTTH OLT xonalari, POP saytlari va markaziy ofislarga ishora qiladi.

5. Termoyaviy biriktirish zarurmi yoki yo'qligini hal qiling

6. Agar bo'shashgan-trubkali kabelni ochish, mahkamlash va cho'chqalarga ulash kerak bo'lsa, sizga haqiqiy ulash-tovoq sig'imi va bo'sh joy - kerak, ya'ni ODF hududi.

7. Ulagich va jilo turini tasdiqlang

8. U mavjud zavodga mos kelishi kerak; Yuqori zichlikdagi tokchalar uchun LC/UPC, ko'p PON va kirish ishlari uchun SC/APC.

9. O'rnatish joyini tekshiring

10. 1U–2U raf yoki tor xonalar uchun devor qutisi; sig'imi bo'sh joydan ustun bo'lgan raf, devor yoki zamin ODF.

11. Kabelni kiritish va o'rnatishni rejalashtirish

12. Orqa, yon, yuqori yoki pastki kirish joylari saytga mos kelishi kerak, qisqichlar, kuchlanishni bartaraf qilish va zirhli yoki OSP kabeli uchun topraklama bilan.

13. Zaxirani kengaytirish imkoniyati

14. Zaxira adapter uyalari va laganda bo'sh joy endi butun jihozni keyinroq almashtirishdan ancha arzon.

Fiber Patch Panel va ODF tanlash matritsasi

Ulagich va Polsha: LC, SC, MPO va UPC va APC

Adapter va jilo tanlash ko'pincha panel{0}}va-ODF savolining o'zidan ko'ra muhimroqdir, chunki u mavjud zavodga mos kelishi kerak. LC yuqori-zichlikdagi tokchalar va ma'lumotlar markazlarida ustunlik qiladi - o'zining 1,25 mm ferrulasi 1U panelga 96 yoki undan ortiq tolani o'tkazish imkonini beradi, shuning uchun u standart dupleks konnektor hisoblanadi.ANSI/TIA-568 tizimli kabellar. SC FTTH va telekommunikatsiyaga kirishning asosiy elementi hisoblanadi: 2,5 mm ferrul va surish{2}}tortishma mandali mustahkam va dalada boshqarish oson, SC/APC esa orqada aks etish juda past bo'lishi kerak bo'lgan joyda keng tarqalgan. FC hali ham sinov uskunasida va ba'zi eski yoki yuqori tebranish sozlamalarida paydo bo'ladi, MPO/MTP esa 40G/100G/400G havolalari orqasida oldindan tugatilgan magistrallarni-tashiydi. Amaliy zichlik almashinuvi{10}}bu taqqoslashda keltirilganLC va MTP/MPO yuqori zichlikdagi-kabellarda.

Polsha - bu odamlar xato qiladigan qismi. Kompyuter va UPC ferrullari kam yo'qotish uchun jismoniy aloqa qiladi; APC ferruli 8 graduslik burchak qo'shadi, shuning uchun aks ettirilgan yorug'lik to'g'ridan-to'g'ri manba tomon emas, balki qoplamaga yo'naltiriladi.FOA ulagichi ma'lumotnomasitushuntiradi. Bu APC ni PON, RF/CATV video va yuqori -bit tezlikli -rejimli havolalar uchun tanlov qiladi -, lekin bu siz hech qachon APC ulagichini UPC ulagichiga ulashmasligingiz kerak degan ma'noni anglatadi: burchakli va tekis uchlari o'tirmaydi, yo'qotadi va siz ferrullarga zarar etkazishingiz mumkin. Har bir yo'lda bitta lakni rejalashtiring. Tafsilotlar uchun ushbu qo'llanmaga qarangKompyuter, UPC va APC jilo turlariva bag'ishlanganSC/APC ulagichlariumumiy koʻrinish.

Haqiqiy loyiha konfiguratsiyasiga misollar

24 portli korporativ rack

Zamin tarmog'i xonasi faqat ko'taruvchi tolaga bir nechta kalitlarni ulashi kerak. 1U, 24-portli LC/UPC yamoq paneli - yoki oldindan toʻxtatilgan-yoki pigtaillar kichik laganda - ustiga qoʻyilgan boʻsh joy bilan old qismga toza yamoqlarni beradi. Bu erda ODF joy va xarajatlarni behuda sarflaydi.

144F FTTH telekommunikatsiya xonasi

Kiruvchi oziqlantiruvchi kabel romga mahkamlangan va yerga ulangan, har bir tola SC/APC pigtailiga-birlashtirilgan, egilish radiusi himoyalangan holda o'ralgan va yamoq shnurlari OLTga ulangan. Bir necha kichik panellarni yig'ishdan ko'ra, birlashma tagliklari, marshrutlash va 144 ta tugatish yillar davomida boshqariladigan-rack o'rnatilgan ODF bilan ishlash ancha oson. Yaqin-atrofdaPLC ajratgichlartarqatish tarmog'ini oziqlantirish; agar siz passiv tomonni qidirsangiz, buFTTH passiv komponentlariqo'llanma foydali nazorat ro'yxatidir.

Ma'lumotlar markazining magistral kabellari

40G/100G havolalari -kasseta patch panellari bilan uzilib qolgan MPO/MTP magistrallarida ishlaydi. Ustuvorlik port zichligi, qutblilik va standartlarga muvofiq-toza marshrutlashdir-bo'linmagan - tizimli kabellar -, shuning uchun panel bu erda ODFdan ustun turadi.

Qurilish magistral (qatlamli dizayn)

Asosiy jihozlar xonasi qavatlar orasidagi ko'taruvchi tolalarni tugatish va tarqatish uchun ODFdan foydalanadi; har bir qavat mahalliy kalit ulanishlari uchun patch paneldan foydalanadi. Magistral barqaror turadi, yamoq esa moslashuvchan bo'lib qoladi - va bu odatda ko'p qavatli bino uchun eng barqaror javobdir.

-Xariddan oldingi nazorat roʻyxati: portlar, adapterlar, biriktiruvchi tovoqlar va raf oʻlchami

Umumiy xatolar - va ularning narxi

• Faqat port hisobiga sotib olish

• Ikkita "48-port" birligi ichkarida butunlay farq qilishi mumkin; sizda hech qanday bo'shliq yoki tovoqlar va parvarish qilish og'riqli panel bo'lmasligi mumkin.

•

• Og'ir biriktirish uchun oddiy patch panelidan foydalanish

• Tovoqlar to'lib-toshgan, tolalar o'z chegarasidan oshib ketadi va ulanishdan himoyalanish - keyinroq yo'qolishi yoki vaqti-vaqti bilan havolalar sifatida paydo bo'ladi.

•

• Kabelning kirish yo'nalishiga e'tibor bermaslik

• Sayt tartibiga qarshi bo'lgan kirish tolalarga ta'sir qiladi va o'rnatishni sekin va tartibsiz qiladi.

•

• Ulagichlarni aralashtirish va rejasiz jilo

• Faqatgina APC-to-UPC nomuvofiqligi bitta rejim havolasining qaytarilishini yo'qotishi mumkin. LC/SC va UPC/APC ni oldindan belgilab oling va bu ko'rinish bilan qanday tugatishingizni tortingtermoyadroviy ulanishga qarshi tezkor ulagichlar.

•

• Kengayish bo'sh joyi qoldirilmaydi

• Hisob ko'payganda, bo'sh joy yoki laganda joyi bo'lmagan to'liq birlik unga qo'shish o'rniga butun narsani almashtirishni anglatadi.

Agar ish toza raf{0}}darajadagi yamoq boʻlsa, tolali patch paneli amaliy va tejamkor variant-boʻladi. Agar siz ulanish, himoya, boʻsh saqlash va koʻp yillik tarqatish boshqaruviga muhtoj boʻlgan yuqori-sonli yoki kiruvchi magistral kabellarni toʻxtatsangiz, ODF oʻz oʻrnini egallaydi. Katta tarmoqlar odatda asosiy tarqatish uchun ikkala - ODF, patch panel uskunalari- tomonida ishlaydi. Qaysi birini belgilashingizdan qatʼiy nazar, buyurtma berishdan oldin hisobni va boʻsh joyni, adapter va jilo turini, ulash sigʻimini, oʻrnatish va raf oʻlchamini va kabel kirishini tasdiqlang, shuning uchun jihoz bugungi oʻrnatishga ham, keyingi yilga ham mos keladi.
