Ko'pincha ODF yoki optik tarqatish ramkasi - deb ataladigan - optik tolali patch panelini tanlash kamdan-kam hollarda tolalar sonini kotirovkadagi chiziqqa moslashtirish masalasidir. Haqiqiy telekommunikatsiya xonasida, FTTH kirish tarmog'ida, korporativ LAN yoki ma'lumotlar markazida panel, shuningdek, kiruvchi kabelni tuzatishi, ulanishlarni himoya qilishi, adapterlarni ushlab turishi, patch simlarini yo'naltirishi, aniq teglarni olib yurishi va o'sish uchun joy qoldirishi kerak. Bu tafsilotlarni noto‘g‘ri qabul qiling va arzonroq ko‘rinadigan panel-o‘rnatish vaqtida va kelgusida har bir yangilashda ham ko‘p vaqt talab etadi.
Ushbu qo'llanma FTTH, telekommunikatsiya va ma'lumotlar markazi loyihalari uchun optik tolali passiv komponentlarni tanlash va etkazib berish nuqtai nazaridan yozilgan. U saytdagi - sig‘im, o‘rnatish, adapterlar, ulash va kabel boshqaruvi - uchun muhim bo‘lgan qarorlarni ko‘rib chiqadi va tanlov matritsalari, RFQ nazorat ro‘yxati va keyingi xaridingizda qayta ishlatishingiz mumkin bo‘lgan tekshiruv ro‘yxati bilan yakunlanadi.

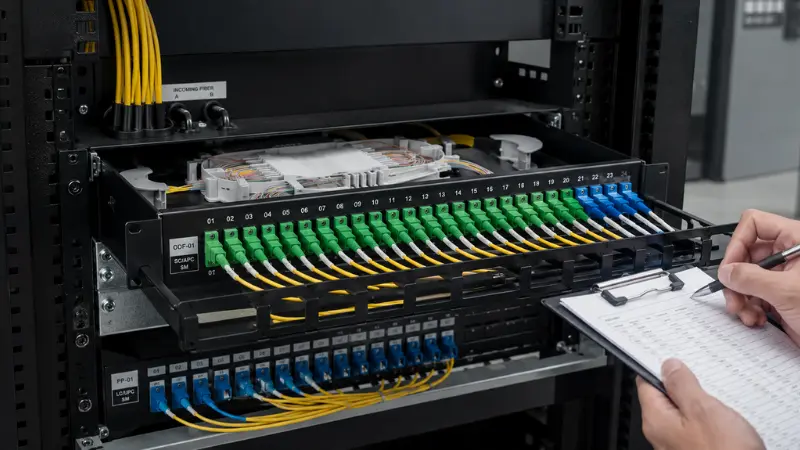

Optik tolali patch paneli / ODF nima?
Optik tolali patch paneli optik tolalarni tugatish, tartibga solish, ulash, ulash va himoya qilish uchun ishlatiladigan tolali boshqaruv blokidir. Siz uni telekommunikatsiya xonalarida, ma'lumotlar markazlarida, FTTH kirish tarmoqlarida, korporativ tarmoqlarda va aloqa kabinetlarida topasiz.
Kundalik{0}}-loyiha tilida "optik tolali patch panel", "optik tolali patch panel", "ODF" va "optik tarqatish ramkasi" ko'pincha bir-birining o'rniga ishlatiladi. Mexanik dizayn turlicha, lekin ish bir xil: tolali ulanishlarni boshqarish, sinovdan o'tkazish, saqlash va kengaytirishni osonlashtirish. Agar siz atamalar qayerda bir-biridan farq qilishini to'liqroq tushunishni istasangiz, bu taqqoslashODF va yamoq panelioptik tolali tizimlarda boshlash uchun yaxshi joy.

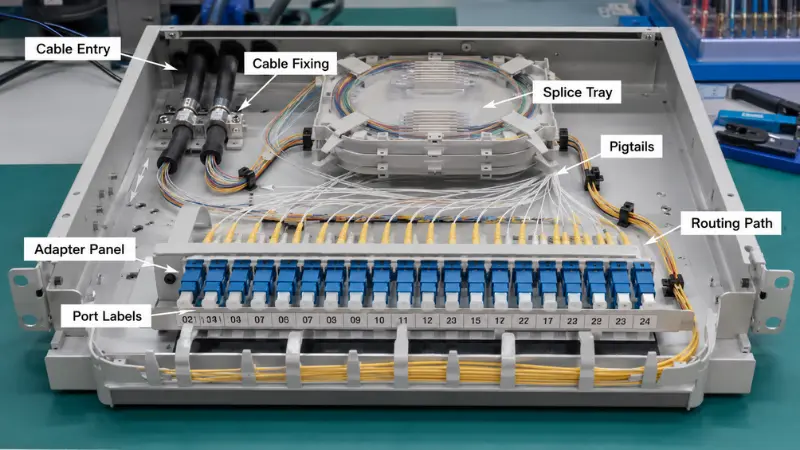

Oddiy tolali patch paneli bir nechta elementlarni birlashtiradi:
- -SC, LC, FC yoki MPO ulagichlarini ushlab turadigan adapter panellari
- -Fusion splayslarni himoya qiluvchi va ortiqcha tolalarni saqlaydigan biriktiruvchi tovoqlar
- -Kiruvchi kabelga biriktirilgan tolali pigtaillar
- -Kabelni mahkamlash nuqtalari va kuchlanishni kamaytirish uchun kirish portlari
- -Egish radiusini saqlaydigan ichki marshrutlash yoʻllari
- -Old tarafdagi yamoq simini boshqarish maydoni
- -Port yorliqlari yoki identifikatsiya
-
To'g'ri tolali patch panelini tanlash nima uchun muhim?
Yamoq paneli odatda umumiy tarmoq byudjetining kichik bir qismidir, ammo u o'rnatish sifatiga va undan keyingi yillar davomida texnik xizmat ko'rsatishga katta ta'sir ko'rsatadi. Saytga mos keladigan panel o'rnatuvchilarga tolalarni toza yo'naltirish, ulanish nuqtalarini himoya qilish, egilish kuchlanishini boshqarish va istalgan portni tezda topish imkonini beradi. Noto'g'ri tanlangani gavjum marshrutni, noqulay texnik xizmat ko'rsatishni, torli sig'imni va tartibsiz yamoq maydonini yaratadi.
Modelga kirishdan oldin, u uchta aniq savolga javob berishi kerak: u sizga kerak bo'lgan tola miqdorini ko'tara oladimi, texnik uni jangsiz o'rnatadi va ta'mirlay oladimi va uni yirtib tashlash va almashtirish o'rniga tarmoq bilan o'sishi mumkinmi? Agar javob yo'q bo'lsa, pastroq stiker narxi kamdan-kam hollarda uni qoplaydi.
Optik tolali patch panelini tanlashda e'tiborga olish kerak bo'lgan asosiy omillar

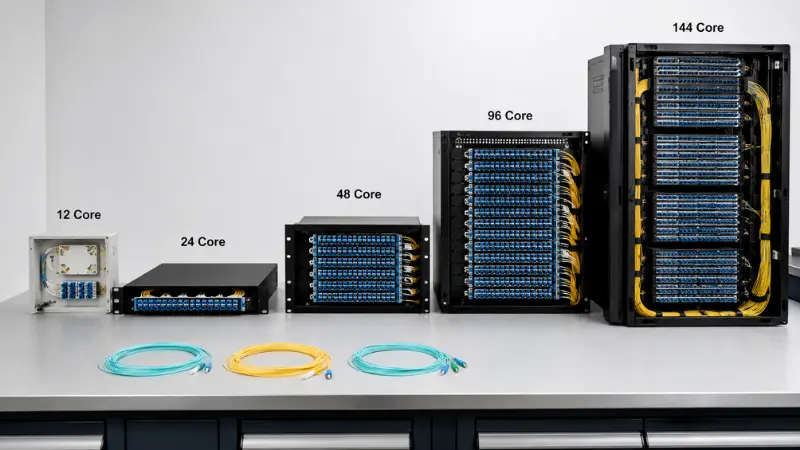

Tolalar soni va port sig'imi
Tolalar soni ko'pchilik xaridorlar tekshiradigan birinchi raqamdir. Umumiy ODF konfiguratsiyasi 12, 24, 48, 72, 96 va 144 yadroli ishlaydi. Kichik FTTH tarqatish nuqtasi 12- yoki 24 yadroli devorga o'rnatish qutisi bilan yaxshi bo'lishi mumkin; telekommunikatsiya xonasi yoki korxona yadrosi ko'pincha 24 yoki 48 yadroli raf panellariga tushadi; va yuqori zichlikdagi ma'lumotlar markazi yoki magistral punktlari 96 yoki 144 yadrolari tomon suriladi.
Xato, panelni bugungi tolalar soniga to'liq moslashtirishdir. Ishlash mumkin bo'lgan asosiy qoidajoriy tolalar + zaxira sig'im + raf maydoni: hozir tugatayotgan tolalarni oling, oldindan taxmin qilish mumkin bo'lgan havolalar uchun bo'sh joy qo'shing, so'ngra sizning raf balandligingiz nimaga ruxsat berganini tekshiring. Agar loyiha 24 ta tolani yoritsa, lekin sayt ikki baravar ko'payishi mumkin bo'lsa, 48 yadroli panel odatda jihozni keyinchalik almashtirish mehnatidan ancha kam xarajat qiladi.
Boshlanish nuqtasi sifatida:
- 24 yadroli - 12 kichik kirish nuqtasi
- Standart telekom xonasi - 24 dan 48 yadrogacha
- Kattaroq tarqatish nuqtasi - 72 - 96 yadro
- Yuqori-zichlikdagi magistral yoki maʼlumotlar markazi - 96 yadro va undan yuqori

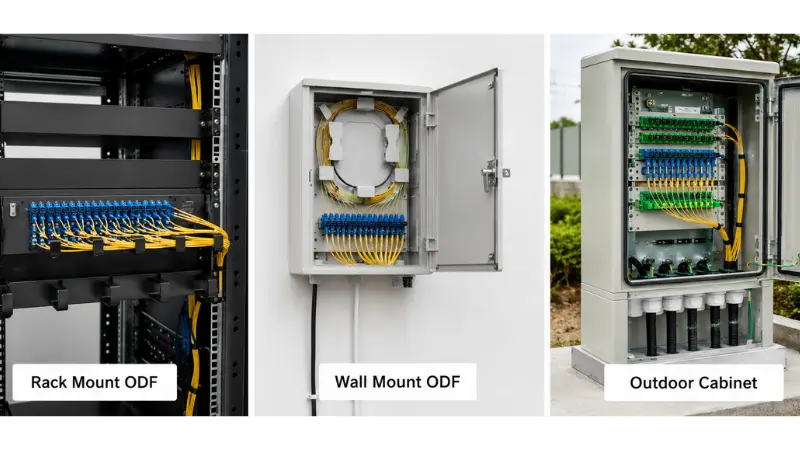

Rack o'rnatish, devorga o'rnatish yoki tashqi o'rnatish
O'rnatish muhiti, hamma narsadan ko'ra, panel shaklini belgilaydi. 19{3}}dyuymli tolali patch paneli kalitlar, OLT va uzatish moslamalari bilan bir qatorda standart tokchalarga yaxshi tushadi, shuning uchun u telekommunikatsiya xonalari va ma'lumotlar markazlarida ustunlik qiladi. Devorga o'rnatiladigan ODF - FTTH kirish nuqtalari, kichik qurilish tarmoqlari, yo'laklarni tarqatish punktlari va filiallari bo'lmagan saytlarga mos keladi. Ochiq tolali tarqatish shkafi ko'cha shkaflari va yarim ochiq joylar uchun mo'ljallangan, bu erda muhrlanish, mexanik kuch va kabelning kirishi qutining qanchalik ixcham yoki tartibli ko'rinishidan ko'ra muhimroqdir.
Tanlashdan oldin joylashuvni belgilang: 19{1}}dyuymli raf ichida, devorda, telekom shkafi ichida, tashqi kirish nuqtasida yoki yuqori-zichlikdagi maʼlumotlar markazi qatorida. Agar panel tashqariga chiqsa, kirishdan himoyalanishni belgilangan IP darajasi, UV nuriga chidamli korpus va tegishli muhrlangan bezlarni izlash -{5}}bo‘lishidan ko‘ra qiyin talab sifatida ko‘ring va uni boshqa yo‘l bilan tasdiqlang.sizning ichki va tashqi kabelingiz o'rnatilgan.
1U, 2U yoki undan yuqori: Raf balandligini tanlash
Raf panellari uchun balandlik faqat tolalar sonining funktsiyasi emas, balki o'z qaroridir. 1U optik tolali patch paneli eng ko'p joyni tejaydi va ma'lumotlar markazi qatorlari uchun standart hisoblanadi, lekin 24 ta LC dupleks portlarini qulay ushlab turadigan o'sha 1U old tomoniga ulash tovoqlari va marshrut patch shnurlarini qo'shmoqchi bo'lganingizda tor bo'lib qolishi mumkin. 2U gacha qadam qo'yish sizga ish xonasini sotib oladi: chuqurroq tovoqlar, bo'shashgan tolaning osonroq o'ralishi va harakat, qo'shimchalar va o'zgarishlar paytida sizga qarshi turmaydigan oldingi yamoq maydoni.
Qaror qabul qilishning oddiy usuli: zichlik ustuvor boʻlsa va panelda-yamoqlar toʻxtatilganda 1U ni tanlang; Agar bir xil panelda maydonni birlashtirish, kattaroq pigtail to'plamlari yoki tez-tez qayta konfiguratsiya bo'lishi kerak bo'lsa, 2U yoki undan yuqoriroqni tanlang. Faqat portlarni hisoblash va bu portlar uchun adapterlar orqasida va oldida kerak bo'lgan bo'sh joyni e'tiborsiz qoldirish eng keng tarqalgan o'lchamdagi xatolardan biridir.
Ruxsat etilgan tur va toymasin tur
Raf panellari sobit va toymasin dizaynlarda keladi. Ruxsat etilgan taglikka o'rnatiladigan panel oddiyroq, qattiqroq va odatda arzonroq - tolalar bir marta o'rnatiladi va kamdan-kam hollarda qayta tegilsa, oqilona tanlovdir. Sürgülü panel relslar ustida oldinga tortiladi, shuning uchun texnik hech narsani ochmasdan ulash tovoqlari, adapterlari va ichki marshrutga yetib borishi mumkin.
Savdo -real vaqtga nisbatan real puldir. Portlar tez-tez qayta konfiguratsiya qilinadigan saytlarda toymasin laganda butun panelni rafdan olib tashlamasdan ulanishlar ustida ishlash imkonini beradi, bu band ramkada yarim soatlik ishni bir necha daqiqaga aylantirishi mumkin. Yillar davomida teginmasdan qoladigan past-sensorli havola uchun qattiq panel afzalroqdir. Texnik xizmat ko'rsatish, sinov yoki yangilanishlar tez-tez sodir bo'lganda, sirpanishni tanlang; ular bo'lmasa, sobit tanlang.
Adapter turi: SC, LC, FC yoki MPO
Adapter sizning tarmog'ingizdagi ulagichlarga mos kelishi kerak, shuning uchun bu siz taxmin qilishdan ko'ra kabel, pigtaillar va jihoz portlariga qarshi tasdiqlagan qarordir.
SC adapterlari FTTH, FTTx va telekomga kirishning asosiy omili bo'lib qolmoqda. PON va FTTH da SC/APC odatiy tanlovdir, chunki 8{2}} graduslik burchakli so‘nggi yuz yadro o‘rniga adashgan yorug‘likni qoplamaga qaytaradi va qaytarilish yo‘qotilishini past darajada ushlab turadi – aynan passiv optik ajratgichlar kerak bo‘lgan narsa. SC/UPC bu burchak kerak bo'lmagan boshqa standart havolalarda ko'rsatiladi. Jilo bir-birini almashtirib bo'lmaydi: APC faqat APC bilan birlashadi va APC ferrulini UPC ga majburlash ikkalasiga ham zarar etkazadi. Agar Polsha savoli siz uchun yangi bo'lsa, bu tushuntiruvchi yoqilganKompyuter, UPC va APC o'rtasidagi farqlaraniq belgilab beradi. Qaytish yo'qolishi va qo'shish yo'qolishi o'zlari ostida baholanadiIEC optik tolali ulanish standartlari, bu sizning yetkazib beruvchingiz ma'lumotlar varag'ida kuzatilishi kerak bo'lgan havola.
LC adapterlari maʼlumotlar markazlari va yuqori zichlikdagi uskunalarda ustunlik qiladi, chunki LC ulagichi SC ning deyarli yarmini tashkil qiladi. Bu o'lchamdagi farq butun nuqtadir: LC dupleks paneli SC paneliga qaraganda bir xil 1U ga ko'proq portlarni sig'diradi, bu har bir raf birligi bahsli bo'lganda muhimdir. Aksariyat kommutator va qabul qiluvchi portlar - SFP, SFP+, QSFP uzilishlari - LCda tugaydi, shuning uchun panel odatda uskunani kuzatib boradi.
FC adapterlari oʻzlarining tishli ulanishi bilan baʼzi telekom, sinov va oʻlchov yoki eski holatda-ulanishdagi vint tebranishga qarshilik koʻrsatadigan joylarda paydo boʻladi. MPO/MTP adapter panellari yana boshqa toifaga kiradi: ular 8, 12 yoki 24 ta tolani bitta halqada olib yuradi va maʼlumotlar markazida yuqori{5}}zichlikdagi va oldindan tugatilgan kabellarni amaliy, oziqlantiruvchi magistral-va-kassetali tizimlar qilish uchun mavjud. Agar siz zich qurilish uchun zichlik variantlarini tortayotgan bo'lsangiz, ushbu amaliy qo'llanmaLC ni MTP/MPO bilan solishtirishavval o'qishga arziydi.
Buyurtma berishdan oldin, bir nechta narsalarni hal qiling: ulagich turi (SC, LC, FC, ST, MPO/MTP); jilo (UPC yoki APC); simpleks, dupleks yoki to'rtburchak adapter;yagona-rejim yoki multimod(bularni havolada aralashtirib bo'lmaydi); va panel adapterlar va pigtails bilan yuklangan kemalar yoki yalang'och. Tez qaror qabul qilish uchun yorliq:
- TanlangSC/APCPON, FTTH va eng ko'p kirish tarqatish uchun.
- TanlangLC, odatda dupleks, qachonki port zichligi yoki switch{0}}yon tugatish dizaynni boshqaradi.
- TanlangFKfaqat tishli, tebranishga-bardoshli interfeys belgilangan joyda.
- TanlangMPO/MTPmagistral magistrallar va oldindan tugatilgan{0}}yuqori{1}}kabellar uchun.
Yuklangan va tushirilmagan yamoq paneli
Xaridorlarni e'tibordan chetda qoldiradigan savollardan biri bu panel yetib boradimiyuklanganyokitushirilgan. Yuklangan tolali patch paneli adapterlar oʻrnatilgan va koʻpincha pigtaillar-oldindan oʻrnatilgan boʻladi, shuning uchun dala jamoasi faqat bir-biriga ulash va yamoqqa qoʻyishi kerak. Yuklanmagan tolali patch paneli bo'sh shassidir: siz adapter plitalari va pigtaillarni o'zingiz qo'shasiz, bu ulagich turlarini aralashtirish yoki konfiguratsiyani o'zgartirish uchun moslashuvchanlikni beradi, lekin saytda yig'ish vaqtini qo'shadi.
Ulagich turi o'rnatilganda, hajmlar takrorlansa va siz daladagi mehnatni minimallashtirishni xohlasangiz, yuklangan panelni tanlang. Loyihada hali ham ochiq oʻzgaruvchilar - saytlar boʻylab turli jilo turlari, ulagich standartlari oʻrtasida oʻtish yoki bitta shassini zaxiralash va kerak boʻlganda uni toʻldirish istagi mavjud boʻlsa, unloaded ni tanlang. Agar siz hali ham bu tolalar birinchi navbatda qanday tugatilishini hal qilmoqchi bo'lsangiz, bu taqqoslashtermoyadroviy ulanishga qarshi tezkor konnektorlarfoydali hamrohdir. Qanday bo'lmasin, etkazib beruvchining holatini kotirovkada aniq yuklangan yoki tushirilgan qilib ko'rsating, chunki "patch panel"ning o'zi sizga qutida nima borligini aytmaydi.
Qo'shish talabi va qo'shish laganda dizayni
Ba'zi panellar faqat oldindan tugatilgan-kabellarni tuzatadi; boshqalar kiruvchi tolalarni birlashtirishi kerak. Agar optik kabelni joyida cho'chqalar bilan birlashtirish kerak bo'lsa, tolani qattiq burmalarsiz o'rash uchun panelga etarlicha biriktiruvchi tovoqlar, ulash yenglari va saqlash kerak bo'ladi. Masalan, bo'shashgan trubkali tashqi kabel, o'tirish uchun biror joyga kerak bo'lgan uzun bufer trubkalarni olib keladi, shuning uchun toza ichki kabel uchun mos bo'lgan laganda dalada to'lib ketishi mumkin.
Tovoq sig'imi - bu odamlar o'tkazib yuboradigan tafsilotlar. Bitta patnisda odatda belgilangan sonli qo'shimchalar va himoya yenglari mavjud; undan oshib ketganda, texniklar tolalarni yig'ishni boshlaydilar, bu esa keyinchalik ta'mirlashni qiyinlashtiradi va siz himoya qilmoqchi bo'lgan qo'shimchalarni xavf ostiga qo'yadi. Qancha tolalar birikishini tasdiqlang, ular uchun ozgina zaxira bilan etarli tovoqlar bor yoki yo'qmicho'chqa go'shtialohida qo‘shiladi yoki buyurtma qilinadi va panel to‘lganidan keyin ham lagandaga etib borish mumkin. Agar siz qo'shilishning o'zida fonni xohlasangiz, bu umumiy ko'rinish tushuntiriladitermoyadroviy birikmaning maqsadi.
Oldindan tugatilgan kabellar uchun-birlashtiruvchi laganlar keraksiz boʻlishi mumkin va buning oʻrniga asosiy eʼtibor adapter plitalari, kabelni mahkamlash va old-yondagi patch-shnur yoʻnalishiga oʻtadi.
Kabelga kirish, marshrutlash va egilish radiusi
Etarli portlar tolani yaxshi boshqarish bilan bir xil emas. Panel, shuningdek, kabellar va patch shnurlarga kirishi, yo'nalishi va jangsiz ketishiga ruxsat berishi kerak. Kirish yo'nalishini birinchi navbatda saytga qarshi tekshiring - ba'zi panellar kabelni orqa tomondan, boshqalari yon tomondan yoki yuqoridan oladi va tashqi shkaflar muhrlangan bezlarni talab qiladi. Raf panellari sizga mahkamlash nuqtasini va kuchlanishni kamaytirishni ta'minlashi kerak, shuning uchun kiruvchi kabelning og'irligi hech qachon bo'laklarga tortilmaydi.
Ichkarida tolalar aniq yo'lga muhtoj va yamoq simlari adapterlar yoki tovoqlar kirishiga to'sqinlik qilmasligi kerak. Marshrut, shuningdek, egilish radiusiga ham rioya qilishi kerak: tolaning nominal minimalidan qattiqroq egilishi, kiritish yo'qotilishiga olib keladi va vaqt o'tishi bilan oynani yorib yuborishi mumkin. Qaerdadir oʻqigan raqamingizga ishonishdan koʻra, kabel va ulagich ishlab chiqaruvchisi tomonidan belgilangan minimal egilish radiusi - egilish-boʻgʻimlarida belgilangan sezgir boʻlmagan tolalarga amal qiling.ITU-T G.657Tavsiya qat'iy marshrutga toqat qiladi, ammo taxminlar emas, balki spetsifikatsiyalar varaqasi vakolatdir. Buni yaxshi boshqaradigan panel sizga mahkamlash nuqtalari, silliq ichki marshrutlash, bo'sh saqlash, kiruvchi kabel va kabel o'rtasidagi toza ajratish imkonini beradi.yamoq simlari, va aslida texnik xizmat ko'rsatish uchun qo'lingizni olish uchun xona.
Belgilash va kelajakdagi kengaytirish
Xarid qilishda yorliqlash e'tiborga olinmaydi va kimdir bosim ostida kontaktlarning zanglashiga olib borishi kerak bo'lganda birinchi marta muhim bo'ladi. Portni aniq identifikatsiyalash texnikga havolani sinab koʻrish, nosozlikni aniqlash va notoʻgʻri yamoq simini tortmaslik imkonini beradi - va katta ramkada yomon yorliq har bir texnik qoʻngʻiroqqa vaqt qoʻshib, jonli xizmatni uzib qoʻyish xavfini tugʻdiradi.
Kengayish ikkinchi yarmidir. Agar har bir port birinchi kuni ishlatilsa, xizmat ko'rsatish uchun keyingi so'rov boshqa panel, ko'proq raf maydoni va ko'proq kabelni anglatadi. Zaxira adapter o'rnini qoldirish yoki modulli adapter plitalari bo'lgan panelni tanlash, yangilanish vaqtida qayta boshlash o'rniga sig'imni qo'shish yoki ulagich turlarini o'zgartirishni ancha osonlashtiradi.
Optik tolali patch panel turlari solishtirildi
| Yamoq paneli turi | uchun eng yaxshisi | Asosiy afzallik | Tanlov eslatmasi |
|---|---|---|---|
| Ruxsat etilgan raf o'rnatish paneli | Standart telekommunikatsiya xonalari va jihozlar uchun tokchalar | Oddiy, qattiq va tejamli- | Kirish kam bo'lgan joyda yaxshi |
| Sürgülü raf o'rnatish paneli | Data markazlari va band telekom xonalari | Tovoqlarga tovoqlar ochilmasdan oldingi kirish | Tez-tez harakat qilish va o'zgarishlar uchun bunga arziydi |
| Devorga o'rnatish uchun ODF | FTTH kirish, kichik LAN va binolarni taqsimlash | Raf joyini tejaydi | Kirish yo'nalishini va ulanish qobiliyatini tekshiring |
| Tashqi tarqatish shkafi | Ko'cha kabinetlari va tashqi kirish | Atrof muhitni muhofaza qilish | IP reytingini, quvvatni va muhrlangan bezlarni tomosha qiling |
| MPO yuqori{0}}zichlik paneli | Ma'lumotlar markazi va magistral kabellar | Raf birligi uchun eng ko'p tolalar | Oldindan toʻxtatilgan{0}}trunk-va-kasseta tizimlari uchun |
Tez tanlash bo'yicha qo'llanma: qaysi ODFni tanlash kerak?
Yuqoridagi omillar o'zaro ta'sir qiladi, shuning uchun bu erda umumiy loyiha stsenariylarini oqilona sukut bo'yicha xaritalashadigan ixcham ko'rinish mavjud. Uni boshlang'ich nuqtasi sifatida ko'rib chiqing va o'zingizning javon maydoni va jihoz interfeyslari uchun sozlang.
| Loyiha stsenariysi | Tavsiya etilgan panel | Adapter | Birlashtirish | Eslatmalar |
|---|---|---|---|---|
| Kichik FTTH kirish nuqtasi | Devorga o'rnatish ODF, 12–24 yadro | SC/APC | Ha | Yilni; oson obunachi yorlig'i |
| Korxona LAN / standart telekom xonasi | 19 dyuymli raf ODF, 24–48 yadro | SC yoki LC | Ko'pincha | Adapterni jihoz tomoniga moslang |
| Ma'lumotlar markazi qatori | 1U LC yoki MPO paneli | LC dupleks yoki MPO/MTP | Odatda yo'q | Yuqori zichlik; oldindan tugatilgan-kabel |
| Tashqi kabel bilan aloqa xonasi | Rack ODF, 48 yadroli va undan yuqori, agar kerak bo'lsa 2U | SC yoki LC | Ha | Tovoqlar, kabelni mahkamlash va bo'sh joyni saqlash |
| Tashqi kirish nuqtasi | Tashqi tarqatish shkafi | SC/APC | Ha | IP darajasi, UV qarshilik, muhrlangan bezlar |
Amaliy tanlovga misollar
1-misol: Kichik FTTH tarqatish nuqtasi
PON-dan abonentlar klasterini oziqlantiradigan yo'l chetida yoki podvalda tarqatish nuqtasini tasavvur qiling. Tutish va tarqatish kabellari kiradi, tolalar cho'chqalar bilan birlashtiriladi va abonent liniyalari o'chiriladi. Bu erda odatda 12 yoki 24 yadroli devorga o'rnatiladigan ODF etarli bo'lib, splitter beslemesi uchun qaytarilish yo'qotilishini kamaytirish uchun SC/APC adapterlari bilan jihozlangan. Tishlashning jismoniy cheklovlari: cheklangan devor maydoni, to'g'ri kuchlanishni kamaytirishga muhtoj bo'lgan tushirish kabeli va yorliq yetarlicha ravshanki, keyingi texnik har bir tolani kuzatmasdan to'g'ri abonentni topa oladi. Qutida hisoblash uchun o'lchamdagi biriktiruvchi laganda borligini tasdiqlangPLC ajratuvchiuni boqish tola byudjetida hisobga olinadi. PON qurilishidagi kengroq qismlar ro'yxati uchun buFTTH passiv komponentlarini xarid qilish bo'yicha qo'llanmafoydali ma’lumotnoma hisoblanadi.
2-misol: Data Center 1U rafini o'rnatish
Ma'lumotlar markazi qatorida raf maydoni kam va port zichligi qoidalari. Panel deyarli har doim 19 dyuymli, iloji bo'lsa, 1U bilan to'ldirilganLC dupleks adapterlariyoki magistral-va-kassetali kabel uchun MPO/MTP. Aksariyat havolalar-oldindan tugatilgan, shuning uchun birlashma kamdan-kam hollarda boʻladi va asosiy eʼtibor toza old yamoq maydoniga, aniq etiketkaga va keyinchalik kassetalarni qoʻshish imkonini beruvchi modulli tartibga oʻtadi. Sürgülü 1U panel bu erda o'z o'rnini egallaydi: texnik xodim jonli qatorni yangidan-yamatishi kerak bo'lganda, panelni oldinga tortib, adapterlar orqasida ko'r-ko'rona ishlaydi. Faqat port soni bo'yicha o'lchamang - to'liq yuklangan panel oldida patch shnurlarini kiyish uchun etarli joy mavjudligini tekshiring.
3-misol: Splicing talabi bilan telekommunikatsiya xonasi
Tashqi optik kabel telekommunikatsiya xonasiga tushsa va ularni cho'chqalarga ulash kerak bo'lsa, to'g'ri ulash tovoqlari bo'lgan stendga o'rnatilgan ODF to'g'ri vositadir. Kabelni mahkamlash va kirishda kuchlanishni kamaytirish, agar kabel dizayni talab qilsa, har qanday metall mustahkamlik elementi uchun topraklama, ulanishdan himoya qilish va qattiq egilishlarsiz bo'shashmaslik uchun etarli joy kerak. Bu erda sig'im odatda 24, 48 yadro yoki undan ko'p bo'lib, SC yoki LC adapterlari transmissiya yoki OLT interfeysiga mos ravishda tanlanadi, orqa yoki yon kirish esa raf tartibiga mos keladi. Hisoblash yoki texnik xizmat ko'rsatish chastotasi yuqori bo'lsa, 1U dan 2U gacha qadam qo'yish ish xonasida o'zini to'laydi. Yuklangan panel - adapter va pigtaillar oldindan oʻrnatilgan-,24 yadroli quti, birlashma laganda bilanstyle build - dala ishini qisqartiradi; yuklanmagan shassi bu moslashuvchanlik uchun savdo qiladi.
Qochish kerak bo'lgan umumiy xatolar
Faqat tolalar soni bo'yicha tanlash
48 yadroli panel avtomatik ravishda 24 yadroli paneldan yaxshiroq emas. Agar ichki marshrut tor bo'lsa yoki tovoqlarga etib borish qiyin bo'lsa, ko'proq raqam sizga qiyinroq o'rnatishni sotib oladi. Raf balandligi, adapter turi, laganda maydoni va marshrut bilan birga sig'imni torting.
Xizmatga kirishga e'tibor bermaslik
Ba'zi panellar ixcham ko'rinishga ega bo'lib, tokchaga qo'yilgandan keyin xizmat ko'rsatish qiyin bo'lib chiqadi. Agar old bo'shliq qattiq bo'lsa, sobit panel har bir kelajakdagi o'zgarishlarni qiyinlashtiradi; havolalar tez-tez qayta tuzilgan bo'lsa, toymasin turi odatda xarajatlardan ko'proq tejaydi.
Ulagich turlarini rejasiz aralashtirish
SC, LC, FC va MPO bir-birini almashtirib bo'lmaydi, shuningdek, APC va UPC jilolari ham mavjud emas. Buyurtma berishdan oldin kabel, pigtail, transmitter, OLT, kalit yoki uzatish moslamasi tomonidan ishlatiladigan ulagich va jiloni tasdiqlang, aks holda siz tarmoq bilan birlasha olmaydigan panelga ega bo'lasiz.
Kelajakdagi kengayishni unutish
Birinchi kunida to'liq ishg'ol qilingan panel muammoning oldini olish emas, balki kechiktirilgan muammodir. Tarmoq o'sishi mumkin bo'lganda zaxira portlarni zaxiralang yoki modulli dizaynni tanlang.
Kabelning kirish yo'nalishiga qaragan
Agar yozuv saytga - orqa, yon, yuqori yoki pastki - mos kelmasa, o'rnatish tartibsiz bo'lib qoladi va kuchlanishni kamaytirish kamdan-kam hollarda kerakli joyga tugaydi. Oldindan tokchaga yoki devor tartibiga qarab yo'nalishni tasdiqlang.
Narx so'rashdan oldin yetkazib beruvchiga nima deyish kerak
To'g'ri taklif bir nechta o'ziga xos xususiyatlarga bog'liq. Bularni yuboring va yetkazib beruvchi eng arzon standart modelga sukut saqlash o‘rniga to‘g‘ri panelni tavsiya qilishi mumkin:
- Ilova - FTTH, maʼlumotlar markazi, telekom xonasi, korporativ LAN yoki tashqi shkaf
- O'rnatish turi - raftaga o'rnatish, devorga o'rnatish yoki tashqarida
- Raf hajmi - 19-dyuym va 1U, 2U yoki moslashtirilgan balandlik
- Tolalar soni - 12, 24, 48, 72, 96, 144 yoki boshqa
- Adapter turi - SC, LC, FC, ST, MPO/MTP
- Polsha - UPC yoki APC
- Elyaf turi - yagona-rejim yoki multimod
- - ni biriktiruvchi tovoqlar bilan yoki ularsiz ulash
- Yuklangan yoki tushirilmagan panel
- Kabelning kirish yo'nalishi
- Pigtail va yamoq kabeliga qo'yiladigan talablar
- Belgilash va qadoqlash ehtiyojlari
- Kelajakda kutilayotgan kengayish
Tekshirish ro'yxati: Panelni kelganda tekshirish
Panellar kelgandan so'ng, tezkor kirish tekshiruvi saytdagi qayg'uni saqlaydi. Aniq hisobdan tashqari, etkazib beruvchilar vaqti-vaqti bilan narxni oshirish uchun qisqartiradigan tafsilotlarni tasdiqlang:
- Adapterlar soni va turi buyurtmaga mos keladi va jilo (APC yoki UPC) to'g'ri
- Agar yuklangan bo'lsa, pigtaillar to'g'ri ulagich, uzunlik va tolalar turi va toza o'tiradi
- Biriktiruvchi tovoqlar kelishilgan miqdorda, yenglari va bo'sh sig'imi bilan mavjud
- Tashqi bloklar uchun korpus materiali va tugatish moslamasi -, muhrlanish va IP reytingini tekshiring
- Kabel rozetkalari, o'rnatish to'plami, teglar va aksessuarlar to'plami qutida
- Qo'shishni yo'qotish va qaytarish yo'qolishi test ma'lumotlari va'da qilingan joyda taqdim etiladi
Qurilish bir xil tokchada tugatuvchi uskunani o'z ichiga olsa, bu ko'rsatma davom etadiyamoq paneli va kalitni o'rnatishsaytdagi-ketma-ketlikni qamrab oladi.
Tez-tez so'raladigan savollar
Savol: ODF va tolali patch paneli o'rtasidagi farq nima?
Javob: ODF yoki optik tarqatish ramkasi tugatish, ulash, yamoqlash va saqlash uchun kengroq tolali boshqaruv tizimidir, tolali patch paneli esa odatda shunga o'xshash ulanish va boshqaruv ishlarini bajaradigan raf- yoki devorga o'rnatilgan{1}}birlikdir. Ularning funktsiyalari bir-biriga shunchalik kuchli mos keladiki, atamalar ko'pincha birgalikda ishlatiladi va kam tolali hisoblashda farq sezilarli darajada yo'qoladi.
Savol: Yuklangan yoki tushirilmagan tolali patch panelini sotib olishim kerakmi?
Javob: Yuklangan panelda adapterlar va ko'pincha pigtaillar o'rnatilgan bo'lib, ulagich turi belgilangan va hajmlar takrorlanadigan bo'lsa, dala mehnatini kamaytiradi. Yuklanmagan panel siz o'zingiz to'ldiradigan bo'sh shassi bo'lib, ulagichlar turlari saytlar bo'ylab farq qilganda yoki siz bitta shassini yig'ib, keyinroq sozlashni xohlasangiz yaxshi bo'ladi. Qaysi birini tanlasangiz, etkazib beruvchidan uni kotirovkada ko'rsating.
Savol: 1U va 2U tolali patch panelni qanday tanlash mumkin?
Javob: Raf bo‘shlig‘i tor bo‘lganda va ish asosan oldindan to‘xtatilgan{1}}patch bo‘lganda 1U ni tanlang. Xuddi shu panelda birlashma tagliklari, kattaroq pigtail to'plamlari yoki tez-tez qayta konfiguratsiya - bo'lganda, 2U ga o'ting, qo'shimcha balandlik adapterlarning orqasida va oldida ish xonasini sotib oladi. Faqat port soniga qarab o'lchamang.
Savol: SC/APC yoki LC/UPC ni tanlashim kerakmi?
Javob: PON, FTTH va ko'p kirish taqsimoti uchun SC/APC dan foydalaning, bunda burchakli jilo qaytarilish yo'qotilishini past darajada ushlab turadi. Port zichligi yoki kalit- va qabul qiluvchi{2}}tomonidan foydalanish dizaynni boshqarganda LC/UPC dan foydalaning. Hal qiluvchi omil - bu sizning mavjud kabelingiz va uskunangiz allaqachon ishlatadigan ulagich; panel unga amal qilishi kerak.
Savol: Fiber patch panelida nechta port bo'lishi kerak?
Javob: Joriy havolalarni moslang va bo'sh joy qoldiring. Kichik saytlar odatda 12 yoki 24 port bilan yaxshi; telekom xonalari va ma'lumotlar markazlari odatda 48, 96 yoki undan yuqori-zichlikdagi panellarga muhtoj. Foydali qoida - bu mavjud tolalar va sizda mavjud bo'lgan raf maydoniga nisbatan tekshirilgan haqiqiy zaxira sig'im.
Savol: Menga toymasin tolali patch paneli qachon kerak?
Javob: Tez-tez siljish, qo‘shimchalar, o‘zgartirishlar, sinovlar yoki yangilanishlar rejalashtirilgan - tokchalar, ichki marshrutlash va adapterlarga texnik xizmatchilarga muntazam kirish kerak bo‘lganda, sirpanishni tanlang. Yillar davomida tegmagan havolalar uchun qattiq panel yaxshiroq qiymatdir.
Savol: Barcha tolali patch panellar uchun tovoqlar kerakmi?
Javob: Yo‘q. -oldindan to‘xtatilgan kabel uchun lagandalar umuman kerak bo‘lmasligi mumkin. Field fusion splicing, so'ngra panelda tolalar soni uchun yetarlicha tovoqlar, yenglar va bo'sh joy bo'lishi kerak, ozgina zaxira bilan.
Savol: MPO patch paneli oddiy FTTH uchun mos keladimi?
Javob: Odatda emas. MPO/MTP yuqori{1}}zichlikdagi va oldindan tugatilgan-magistral va ma'lumotlar markazi kabellari uchun mavjud. Odatiy FTTH kirish nuqtasi SC/APC devorga o'rnatiladigan ODF tomonidan yaxshiroq xizmat qiladi; MPO PON-ga kirish kamdan-kam talab qiladigan xarajat va murakkablikni oshiradi.
Savol: ODF va tolali tugatish qutisi o'rtasidagi farq nima?
Javob: Tolani tugatish qutisi odatda cheklangan miqdordagi tolalarni tugatish va himoya qilish uchun kichikroq korpus bo'lib, ko'pincha kirish chekkasida, ODF yoki yamoq paneli esa yuqori zichlik va raf yoki ramkada davomli yamoq uchun qurilgan. Chiziq past sonlarda xiralashadi, bu erda devorga o'rnatiladigan ODF va tarqatish qutisi amalda bir-biriga mos keladi.
Xulosa
To'g'ri optik tolali patch paneli tolalar sonidan ko'ra ko'proq mos keladi. U o'rnatish muhitiga, tarmog'ingiz allaqachon ishlatadigan ulagichga va jiloga, ulash usuliga, kabel kiritishiga, marshrut maydoniga, uni saqlash usuliga va o'sadigan xonaga mos keladi. Kichik FTTH sayti ixcham devorga o'rnatiladigan ODF tomonidan yaxshi xizmat qiladi; ma'lumotlar markazi yuqori-zichlikdagi LC yoki MPO raf paneli tomon egiladi; tashqi kabelni oladigan telekommunikatsiya xonasi odatda to'g'ri tovoqlar va kabel boshqaruviga ega bo'lgan raf ODFni xohlaydi.
Buyurtma berishdan oldin atrof-muhitni va asosiy parametrlarni aniqlang, ularni etkazib beruvchingiz bilan baham ko'ring va yetib kelganingizda panelni tekshiring. Ushbu intizom o'rnatish osonroq, parvarish qilish osonroq va tarmoqning ishlash muddati davomida ishonchli panelni ishlab chiqaradigan narsadir.
