Bir yildaFBT splitter va PLC splittertaqqoslash, har bir tolali tarmoq uchun hech qanday texnologiya avtomatik ravishda yaxshiroq emas. FBT odatda loyihaga kam portlar soni, belgilangan to'lqin uzunligi oynasi yoki 10/90 kabi teng bo'lmagan bo'linish kerak bo'lganda baholashning birinchi variantidir. PLC odatda FTTH va PON tarmoqlarida teng, yuqori zichlikdagi boʻlinish, keng toʻlqin uzunligi qamrovi va barqaror chiqish unumdorligi uchun kuchliroq tanlovdir.
Qaror faqat texnologiya nomi yoki birlik narxiga asoslanmasligi kerak. Port soni, ajratilgan naqsh, maksimal kiritish yo'qolishi, bir xillik, ish to'lqin uzunliklari, paket turi, ulagichning yo'qolishi va to'liq optik byudjet - bularning barchasi splitterning mos kelishiga ta'sir qiladi.
Kengroq kirishga muhtoj bo'lgan o'quvchilar avval buni ko'rib chiqishlari mumkinoptik splitter turlari va ishlash tamoyillari bo'yicha qo'llanma. Quyidagi bo'limlar, ayniqsa, FBT va PLC dizaynlari qanday farq qilishiga va bu farqlarni himoya qilinadigan tanlovga aylantirishga qaratilgan.
FBT yoki PLC: Tez tanlash qo'llanmasi
| Loyiha talabi | Avval baholash uchun texnologiya | Sabab |
|---|---|---|
| 5/95, 10/90 yoki 20/80 kabi teng bo'lmagan bo'linish | FBT | FBT ulagichlari odatda assimetrik optik quvvat taqsimoti uchun mo'ljallangan. |
| Belgilangan to'lqin uzunligida oddiy 1 × 2 bo'linish | FBT yoki PLC | Ikkalasi ham ishlashi mumkin; kafolatlangan yo'qotish, tarmoqli kengligi, paket va umumiy o'rnatilgan xarajatlarni solishtiring. |
| Teng 1×8, 1×16, 1×32 yoki 1×64 taqsimot | PLC | PLC texnologiyasi ixcham, yuqori{0}}sonli va bir xil teng bo'linish uchun juda mos keladi. |
| Bir nechta PON to'lqin uzunligi rejalarini qo'llab-quvvatlaydigan FTTH tarmog'i | PLC | Keng polosali PLC mahsulotlari odatda keng bir{0}}rejimli ish diapazonida belgilanadi. |
| O'tish yo'lida eng ko'p quvvatni saqlashi kerak bo'lgan kuzatuv krani | FBT | Asimmetrik ulanish nisbati monitoring uchun faqat kichik foizni saqlab qolishi mumkin. |
| Tashqi shkaf yoki yopish | Malakali tayyor yig'ish | Tashqi makonga yaroqlilik faqat PLC yoki FBT texnologiyasiga emas, balki qadoqlash, muhrlash, pigtail himoyasi va malakasiga bog'liq. |
| Eng past boshlang'ich komponent narxi | Loyihani-maxsus taqqoslash | Ulanish, maydonni ulash, muhofaza maydoni, sinov talablari va almashtirish mehnati yalang'och komponent narxidan yuqori bo'lishi mumkin. |
Optik ajratgich nima qiladi?
Optik splitter - bu kirish optik quvvatini ikki yoki undan ortiq chiqish tolalari o'rtasida taqsimlovchi passiv komponent. U signalni kuchaytirmaydi, qayta tiklamaydi yoki elektron almashtirmaydi. Shunday qilib, har bir chiqish, hatto qurilmaning o'zi ishlab chiqarishda yo'qotish bo'lmasa ham, kirishga qaraganda kamroq optik quvvat oladi.
Optik ajratgichlar FTTH, GPON, XGS-PON, optik tarqatish tarmoqlari, monitoring havolalari va boshqa-to{2}}ko'p nuqtali tizimlarda qo'llaniladi. Konfiguratsiyalar 1×2, 1×8 yoki 2×16 sifatida yozilishi mumkin, bunda birinchi raqam kirish sonini, ikkinchisi esa chiqish sonini aniqlaydi.
Shartlarbirlashtiruvchivaajratuvchiba'zan bir-birining ustiga chiqadi. Birlashtiruvchi optik quvvatni birlashtirishi yoki ajratishi mumkin, splitter esa odatda bir nechta chiqishlarga tarqatish bo'lsa ishlatiladi. Ushbu qurilmalar tomonidan ulashilgan parametrlarni batafsilroq tushuntirish uchun ushbu qo'llanmaga qarangoptik tolali ulagich va splitter xususiyatlari.

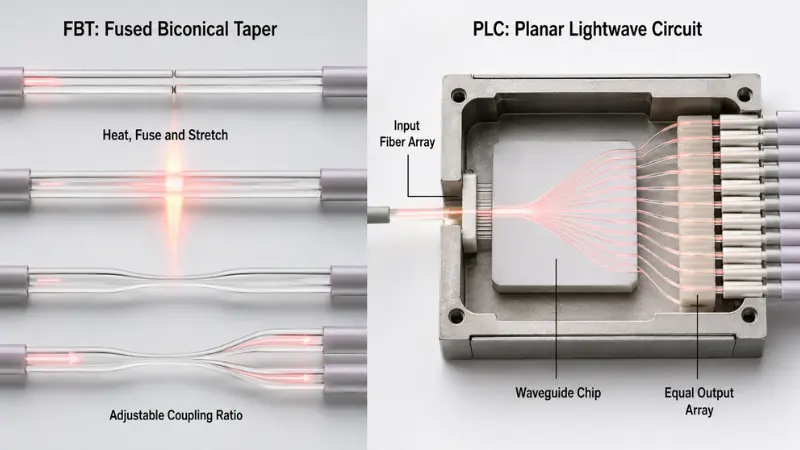

FBT va PLC ajratgichlari qanday ishlaydi?
FBT Splitter texnologiyasi
FBT qisqartmasiBirlashtirilgan bikonik konus. Ishlab chiqarish jarayonida ikki yoki undan ortiq optik tolalar tekislanadi, isitiladi, birlashtiriladi va cho'ziladi, bu konusli ulanish hududini yaratadi. Ishlab chiqarish jarayoni optik quvvatning tolalar o'rtasida qanday o'tkazilishini nazorat qiladi.
Birlashma sozlanishi mumkinligi sababli, FBT qurilmalari teng bo'lmagan nisbatlar uchun ayniqsa foydalidir. Tijorat mahsulotlari 50/50, 40/60, 20/80, 10/90 yoki boshqa belgilangan taqsimotlarga mo'ljallangan bo'lishi mumkin. Masalan, AFL 5% dan 50% gacha bo'lgan ulanish nisbatlariga ega eritilgan keng polosali ulagichlarni nashr etadi. Bu har bir FBT qurilmasi uchun universal spetsifikatsiya emas, balki mahsulot{13}}oilaviy namunasidir.AFL rasmiy keng polosali ulash ma'lumotlaritegishli doira va malaka tafsilotlarini taqdim etadi.
Kompakt1×2 FBT optik tolali splittershuning uchun ikkita yoʻl turli quvvat darajalarini talab qiladigan kuzatuv kranlari, kam sonli filiallar yoki ilovalar uchun mos boʻlishi mumkin.
FBT ishlashi hali ham haqiqiy ma'lumotlar varag'idan baholanishi kerak. Ba'zi mahsulotlar tanlangan to'lqin uzunligi oynalari uchun optimallashtirilgan, malakali keng polosali dizaynlar ham mavjud. Har bir FBT splitter to'lqin uzunligi sezgirligi, harorat diapazoni yoki port-sonini cheklash bir xil bo'ladi, deb taxmin qilish to'g'ri emas.
PLC Splitter texnologiyasi
PLC qisqartmasiPlanar yorug'lik to'lqini sxemasi. PLC ajratgichi chipda hosil bo'lgan optik to'lqin o'tkazgichlardan foydalanadi. Kirish tolasi massivi va chiqish tolasi qatori chip bilan aniq hizalanadi, ulanadi va oxirgi paket ichida himoyalanadi.
Ushbu tuzilma ko'plab chiqishlarda quvvatni teng taqsimlash uchun juda mos keladi. Masalan, nashr etilgan AFL PLC splitter oilasi 1260–1650 nm boʻylab ishlashni, hattoki belgilangan tarmoqli kengligi, past PDL va 1×4 dan 2×32 gacha boʻlgan konfiguratsiyalar boʻylab boʻlinishini belgilaydi. Bu raqamlar ushbu mahsulot oilasiga tegishli va har bir PLC splitter uchun kafolat sifatida qaralmasligi kerak.AFL ning PLC splitter spetsifikatsiyasishuningdek, uning sanab o'tilgan kiritish{0}}yo'qotish qiymatlari ulagichlarni o'z ichiga olmaydi.
Xaridorlar mavjud narsalarni ko'rib chiqishlari mumkinPLC splitter mahsulot assortimentiport soni, ulagich, pigtail va paket talablariga mos kelganda.

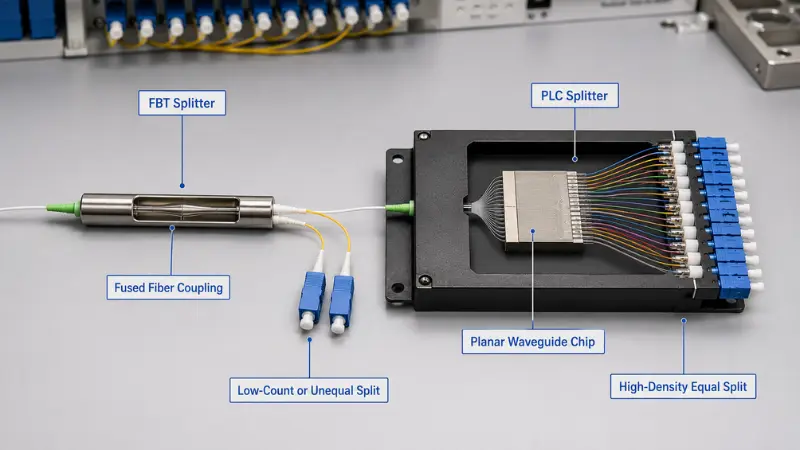

FBT Splitter va PLC Splitterni taqqoslash
| Taqqoslash omili | FBT Ajratuvchi | PLC bo‘g‘uvchisi |
|---|---|---|
| Optik tuzilish | Birlashtirilgan va toraygan optik tolalar | Tegishli kirish va chiqish tolali massivlarga ega to'lqin o'tkazgich sxemasi |
| Oddiy bo'linish naqshlari | Teng yoki tengsiz | Ko'pincha teng |
| Eng kuchli dastur | Kam-sonli shoxchalar va assimetrik bosishlar | Teng, yuqori{0}}zichlikdagi taqsimot |
| To'lqin uzunligi harakati | Tanlangan mahsulot dizayni va to'lqin uzunligi oynasiga kuchli bog'liq | Keng polosali mahsulotlar odatda bir rejimli{0}}tarmoqlar uchun mavjud |
| Yuqori chiqish ko'rsatkichlari | Kümülatif yo'qotish va yig'ish murakkabligini oshiradigan bir nechta eritilgan bosqichlarni talab qilishi mumkin | Yuqori{0}}port-sonli ixcham konfiguratsiyalar uchun juda mos keladi |
| Port bir xilligi | Mahsulot{0}}oʻziga xos va koʻplab kaskadli chiqishlarda nazorat qilish qiyinroq | Odatda ko'plab teng natijalar bo'yicha bir xillikni nazorat qilish uchun ko'proq mos keladi |
| Paket hajmi | Kam{0}}sonli qurilmalar ixcham bo'lishi mumkin; bir necha bosqichlar ko'proq joy talab qilishi mumkin | Yuqori chiqish soni ixcham modullarga joylashtirilishi mumkin |
| Harorat va atrof-muhit ko'rsatkichlari | Paket va malakaga bog'liq | Paket va malakaga bog'liq |
| Narx tendentsiyasi | Oddiy kam{0}}son yoki teng bo'lmagan dizaynlar uchun tejamkor bo'lishi mumkin | Ko'pincha teng portlar soni va zichlik oshishi bilan yaxshi qiymat beradi |
| Umumiy tarmoqdan foydalanish | Monitoring, teginish arxitekturasi va tanlangan kam{0}}son taqsimoti | FTTH, GPON, XGS-PON va yuqori-zichlikdagi ODN taqsimoti |
Jadvalda shartnoma chegaralari emas, balki dizayn tendentsiyalari tasvirlangan. Past sifatli PLC splitter-malakali FBT ulagichidan ham yomonroq ishlashi mumkin. Texnologiya yorlig'i to'liq spetsifikatsiya va sinov hisobotining o'rnini bosa olmaydi.
Ishlashni hal qiluvchi optik parametrlar
| Parametr | Bu nimani anglatadi | Uni qanday solishtirish mumkin |
|---|---|---|
| Maksimal kiritish yo'qolishi | Kirish portidan chiqish portiga ruxsat etilgan eng yuqori yo'qotish | Kafolatlangan maksimal qiymatdan foydalaning va ulagichlar kiritilganligini tasdiqlang. |
| Bir xillik | Eng yaxshi va eng yomon chiqish portlari orasidagi yo'qotish farqi | Faqat o'rtacha chiqish quvvatini emas, balki maksimal ruxsat etilgan o'zgarishlardan foydalaning. |
| PDL | Polarizatsiya holatining o'zgarishi natijasida yuzaga keladigan yo'qotish o'zgarishi | Belgilangan to'lqin uzunligi va harorat oralig'ida maksimal PDLni solishtiring. |
| Yo'qotishlarni qaytarish | Manba tomon qaytib keladigan optik aks ettirish o'lchovi | Yuqori daromad{0}}yo'qotish qiymatlari odatda pastroq aks etishni ko'rsatadi. |
| Direktivlik | Optik yo'llar yoki chiqish portlari orasidagi izolyatsiya | Kafolatlangan minimal qiymatni va tegishli sinov shartlarini tekshiring. |
| To'lqin uzunligi-bog'liq yo'qotish | Operatsion to'lqin uzunligi oralig'ida kiritish yo'qolishining o'zgarishi | Faqat bitta sinov to'lqin uzunligini tekshirish o'rniga to'liq ish diapazonini tasdiqlang. |
| Haroratga bog'liq-yo'qotish | Komponent harorati o'zgarganda kiritish yo'qolishining o'zgarishi | Belgilangan ish diapazonini ushbu diapazonda kafolatlangan optik barqarorlik bilan aralashtirib yubormang. |
| Ulagichning yo'qolishi | Zavodda oʻrnatilgan{0}}ulagichlar va dala ulanishi tufayli qoʻshimcha yoʻqotish | Splitter spetsifikatsiyasi yalang'och tolalar, pigtaillar yoki to'liq konnektorli yig'ilish uchun ekanligini tasdiqlang. |
Qo'shishni yo'qotish alohida e'tiborga loyiqdir. Chop etilgan qiymat faqat ajratuvchini tavsiflashi mumkin, boshqa yetkazib beruvchi esa zavodda oʻrnatilgan-ulagichlarni oʻz ichiga olishi mumkin. Bu ikki qiymatni to'g'ridan-to'g'ri taqqoslab bo'lmaydi.
Ulagichning jilosi, shuningdek, aks ettirish va juftlashtirish mosligiga ta'sir qiladi. SC/APC ko'zguni boshqarish muhim bo'lgan kirish tarmoqlarida keng tarqalgan, ammo to'g'ri interfeys uskuna, adapter va mavjud zavodga mos kelishi kerak. APC va UPC oxirgi yuzlari to'g'ridan-to'g'ri birlashtirilmasligi kerak. Ushbu qo'llanmaKompyuter, UPC va APC ulagichining jilosimexanik va daromad{0}}zarar farqlarini tushuntiradi.
Split nisbati optik yo'qotishga qanday ta'sir qiladi?
Hatto ideal passiv splitter ham mavjud quvvatni ajratishi kerak. Teng 1 × N ajratgich uchun nazariy bo'linish yo'qolishi:
Ideal bo'linish yo'qolishi=10 × log10(N)
| Teng bo'linish | Taxminan ideal yo'qotish |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Bu matematik minimumlar. Haqiqiy maksimal kiritish yo'qotilishi yuqoriroqdir, chunki ishlab chiqarilgan qurilma ortiqcha yo'qotish, o'tish yo'qotilishi va agar kerak bo'lsa, ulagichning yo'qolishiga olib keladi.
Vakillik mahsulot variantlari o'z ichiga oladi a1×2 PLC ajratgich, 1×8 PLC ajratgich, 1×16 PLC ajratgich, 1×32 PLC ajratgichva1×64 PLC ajratuvchi. Ularning haqiqiy chegaralari yuqoridagi nazariy jadvaldan emas, balki tegishli tasdiqlangan spetsifikatsiyadan olinishi kerak.

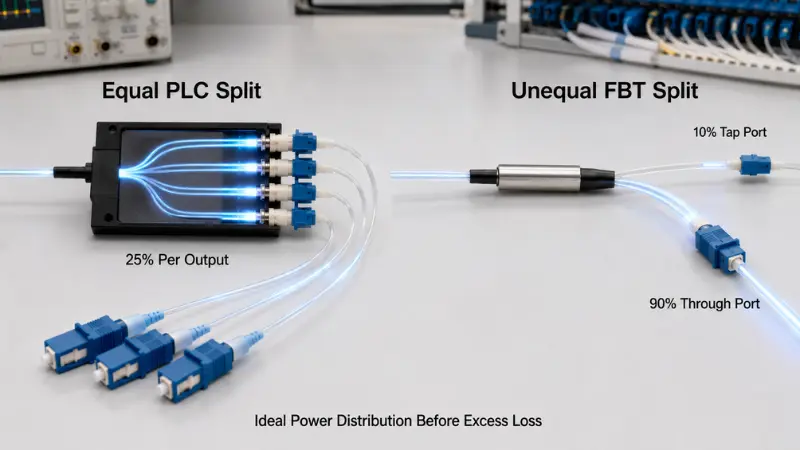

Teng bo'lmagan FBT Split yo'qotish
Kasrni qabul qiluvchi teng bo'lmagan filial uchunpKirish quvvati uchun ideal tarmoq yo'qotilishi:
Ideal filial yo'qolishi=−10 × log10(p)
Nazariy 10/90 bo'linish uchun:
- 10% filiali 10,0 dB ideal yo'qotishga ega.
- 90% filiali taxminan 0,46 dB ideal yo'qotishga ega.
Ikkala yo'lda ham haqiqiy qo'shish yo'qotilishi yuqori bo'ladi, chunki ulagichda ortiqcha yo'qotish va ruxsat etilgan ulanish nisbati-bardoshliligi mavjud. Shuning uchun sotib olish spetsifikatsiyasi har bir yo'l uchun port orqali portni, ulash bardoshliligini va maksimal yo'qotishni aniqlashi kerak.
Aynan shu farq shundaki, FBT uzoq yoki tarmoqlangan kirish sxemalarida dolzarb bo'lib qoladi. Batafsilroq ilova muhokamasi ushbu qo'llanmada mavjudqishloq FTTH loyihalari uchun muvozanatsiz bo'linish.

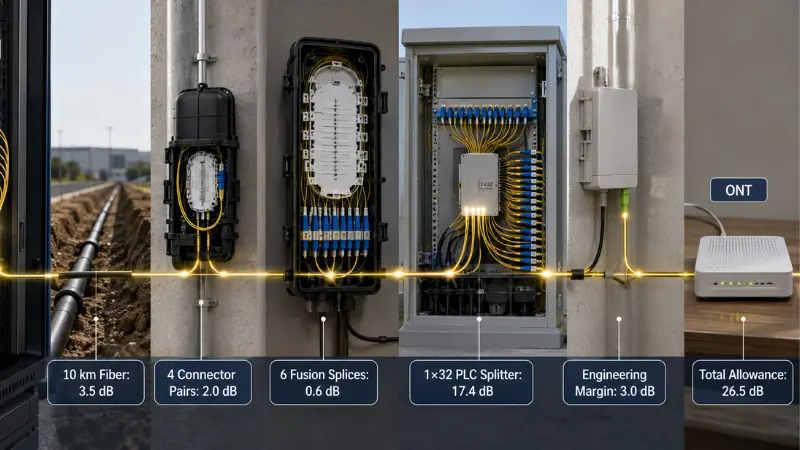

Ishlagan misol: 1×32 PLC optik byudjeti
Quyida universal PON dizayni emas, balki illyustrativ hisob-kitoblar keltirilgan. Har bir qiymat loyiha uchun haqiqiy kabel, komponent va uskunalar spetsifikatsiyasi bilan almashtirilishi kerak.
| Yo'qotish elementi | Misol uchun taxmin | Hisoblangan nafaqa |
|---|---|---|
| Elyafning zaiflashishi | 10 km × 0,35 dB/km | 3,5 dB |
| Birlashtirilgan ulagich juftlari | 4 × 0,5 dB | 2,0 dB |
| Birlashma birikmalari | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC ajratgich | 17,4 dB maksimal, bitta nashr etilgan yalang{1}}splitter mahsulotlar oilasiga asoslangan | 17,4 dB |
| Muhandislik va qarish chegarasi | Loyihaning taxmini | 3,0 dB |
| Yo'lning umumiy miqdori | 26,5 dB |
17,4 dB splitter raqami bitta AFL PLC ma'lumotlar varag'idan keladi va ulagichlarni aniq istisno qiladi. U faqat hisoblash usulini ko'rsatish uchun kiritilgan.
Agar tanlangan OLT va ONT kombinatsiyasi tegishli ish sharoitida tasdiqlangan 29 dB optik byudjetni ta'minlasa, ushbu misol ko'rsatilgan muhandislik to'lovidan keyin 2,5 dB qoldiradi. Uskuna byudjeti pastroq bo'lsa, yo'l uzoqroq yoki qo'shimcha ulanishlar qo'shilsa, dizayn muvaffaqiyatsiz bo'lishi mumkin.
To'g'ri hisoblashda quyidagilar qo'llanilishi kerak:
- Oddiy yo'qotishdan ko'ra maksimal komponent yo'qotilishi
- Eng uzun rejalashtirilgan optik yo'l
- Eng yomon ajratuvchi chiqish porti
- To'g'ri to'lqin uzunligi-bog'liq tola susayishi
- Barcha ulagichlar, adapterlar va ulanish nuqtalari
- Haqiqiy OLT va ONT optik klassi
- Kelishilgan muhandislik va qarish marjasi
Markazlashtirilgan va kaskadli bo'linish
| Arxitektura | Afzalliklar | Risklar va savdo-Offlar |
|---|---|---|
| Markazlashtirilgan bo'linish | Bir asosiy splitter bosqichi, oddiyroq yo'qotishlarni hisobga olish, osonroq portni boshqarish va kamroq passiv bosqichlar | Ko'proq tarqatish tolasini va markaziy splitter joyini ehtiyotkorlik bilan joylashtirishni talab qilishi mumkin |
| Kaskadli bo'linish | Kichikroq ajratilgan bosqichlarni abonent guruhlariga yaqinroq joylashtirishi va taqsimlangan tarmoq sxemalarini qo'llab-quvvatlashi mumkin | Splitter bosqichlarini, ulanish nuqtalarini, ortiqcha yo'qotishlarni va muammolarni bartaraf etishning murakkabligini qo'shadi |
1 × 4 ajratgichdan keyin 1 × 8 ajratgich umumiy 1 × 32 bo'linishni yaratadi, ammo yo'l yo'qolishi 15,1 dB ideal 1 × 32 bo'linish bilan cheklanmaydi. Dizayn ikkala splitter bosqichining belgilangan kiritish yo'qotilishini, ular orasidagi ulanishlar va bo'g'inlarni qo'shishi kerak.
CommScope taqsimlangan split arxitekturada PLC modullari soni kam-, bunda boshqa ajratuvchi bosqich tashqi zavodga uzoqroqda o'rnatiladi. Bu kam{2}}sonli PLC mahsulotlaridan kaskadli dizaynlarda ham foydalanish mumkinligini ko'rsatadi; arxitektura faqat texnologiya nomidan kelib chiqmasligi kerak.
FBT Splitter qachon mos keladi?
FBT birinchi navbatda kerakli quvvat taqsimoti teng bo'lmaganda baholanishi kerak. Kuzatuv kranlari, bosqichma-bosqich qishloq filiallari va qasddan turli xil filial byudjetlari bilan bog'lanishlar FBTni sotib olish narxini PLC bilan solishtirishdan ko'ra kuchliroq sababdir.
FBT, shuningdek, aniq belgilangan toʻlqin uzunligidagi kam-sonli boʻlinish uchun ham mos boʻlishi mumkin, ayniqsa, loyiha bir xil passiv yoʻl orqali keng koʻp toʻlqin uzunliklari mos-koʻchish yoki kelajakda koʻchirishni talab qilmasa.
Tasdiqlashdan oldin quyidagilarni tekshiring:
- Mo'ljallangan to'lqin uzunligi oynasi
- Ulanish nisbati va nisbatning bardoshliligi
- Har bir chiqish uchun maksimal kiritish yo'qolishi
- Qaytish yo'qotilishi va yo'nalishi
- Haroratga{{0}bog'liq ishlash
- Paket, tolali himoya va ulagich turi
Har bir FBT qurilmasini rad qilmang, chunki u eritilgan texnologiyadan foydalanadi. Malakali keng polosali FBT mahsulotlari mavjud va ularning ishlashi maxsus ma'lumotlar varag'i va ishonchlilik dalillari asosida baholanishi kerak. Aksincha, kelajakdagi to'lqin uzunligi talablari aniqlanmagan tarmoqda tor oynali FBT mahsulotidan-foydalanmang.
Qachonki PLC Splitter yaxshiroq mos keladi
PLC, odatda, loyiha ko'plab teng chiqishlar, ixcham qadoqlash va boshqariladigan port-to{1}}portning bir xilligini talab qilganda amaliyroq tanlovdir. Bu shartlar 1×8, 1×16, 1×32 va 1×64 konfiguratsiyalardan foydalangan holda FTTH taqsimotida keng tarqalgan.
Xuddi shu passiv infratuzilma bir nechta kirish{0}}tarmoq toʻlqin uzunligi rejalarini qoʻllab-quvvatlashi kerak boʻlsa, PLC ham kuchliroq nomzod hisoblanadi. GPON va XGS-PON uchun jismoniy{2}}qatlam talablari tegishli hujjatlarda belgilangan.ITU-T G.984.2 GPON tavsiyasivaITU-T G.9807.1 XGS-PON tavsiyasi. Dizaynerlar har bir tarmoq bir xil to'lqin uzunligi rejasi yoki optik byudjetdan foydalanadi deb o'ylashdan ko'ra, joriy uskuna spetsifikatsiyalari va tegishli tavsiyalardan foydalanishlari kerak.
PLC avtomatik ravishda tashqi mahsulot emas. Po'lat quvur, ABS moduli yoki kasseta hali ham o'rnatishga mos keladigan korpus ichida himoyalangan bo'lishi kerak. Ishonchlilik to'liq yig'ilishga, jumladan pigtaillar, kuchlanishni bartaraf etish, konnektorlar, adapterlar, muhrlanish va ekologik malakaga bog'liq.
Etti bosqichli{0}Splitterni tanlash jarayoni
- Quvvat taqsimotini aniqlang:Teng yoki teng bo'lmagan chiqishlarni, kirishlar sonini, chiqishlar sonini va istalgan kerakli teginish yoki port orqali belgilang.
- Har bir joriy va rejalashtirilgan to'lqin uzunligini sanab o'ting:Yuqori oqim, quyi oqim, qatlam va migratsiya talablarini o'z ichiga oladi.
- Split arxitekturasini tanlang:Faqat oxirgi obunachilar sonini emas, balki markazlashtirilgan va kaskadli dizaynlarni solishtiring.
- Eng yomon optik byudjetni-hisoblang:Maksimal yo'qotishlar, eng uzun marshrut va eng zaif splitter chiqishidan foydalaning.
- O'rnatish muhitini aniqlang:Ichki yoki tashqi makonda foydalanish, harorat diapazoni, namlik, korpus, ishlov berish va xizmat koʻrsatish-xizmatlarini koʻrsating.
- Paket va ulagichni tanlang:Modulni ulash tepsisi, terminal qutisi, shkaf, ODF yoki tokchaga moslang.
- Sifat hujjatlarini ko'rib chiqing:Kafolatlangan spetsifikatsiyalarni, sinov to'lqin uzunliklarini, ketma-ketlashtirilgan hisobotlarni va tegishli malakaviy dalillarni so'rang.
Bir xil materiallar ro'yxatidagi ajratgichlar, adapterlar, pigtaillar, terminal qutilari va yamoq simlarini o'z ichiga olgan loyihalar uchunFTTH passiv komponentlarini xarid qilish bo'yicha qo'llanmakengroq xarid doirasini taqdim etadi.
Paket va ulagichni tanlash
| Paket turi | Oddiy o'rnatish | Asosiy foyda | Asosiy fikr |
|---|---|---|---|
| Yalang'och tola | O'rnatilgan modul, himoyalangan ulash tepsisi yoki maxsus yig'ish | Eng kichik oyoq izi | Boshqariladigan ishlov berish va to'liq tashqi himoyani talab qiladi |
| Chelik quvur yoki bloksiz | Splice tepsisi, yopish yoki ixcham tarqatish qutisi | Yilni shakl bilan yaxshilangan mexanik himoya | Elyafni yo'naltirish va egilish radiusi muhim bo'lib qolmoqda |
| ABS moduli | Devor qutisi, shkaf yoki himoyalangan tashqi tarqatish muhofazasi | Pigtailli pigtaillar va kuchliroq komponentlar himoyasi | Yalang'och yoki po'lat quvurlardan-ko'proq joy ishlatadi |
| LGX yoki kassetani-ulang | Modulli shkaf, ODF yoki tarqatish ramkasi | Tez almashtirish, portni aniq aniqlash va plagin-va{1}}play oʻrnatish | Mos keladigan shassi o'lchamlari va adapter tartibini talab qiladi |
| Rack{0}}ajratish moslamasi | Markaziy ofis, jihozlar xonasi yoki yuqori-zichlikdagi raf | Tashkil etilgan old kirish va yuqori port sig'imi | Raf joyini sarflaydi va adapter ulanishlarini qo'shadi |
Ushbu umumiy ko'rinishPLC splitter paketi turlarioptik komponentni uning korpusiga moslashtirishga yordam beradi. Devorga o'rnatilgan ruxsatni taqsimlash uchun mo'ljallangan splitter-shuningdek, mos keladigan korpusga o'rnatilishi mumkin, masalan24 yadroli tolali tarqatish qutisi, laganda sig'imi, adapterlar soni, kabelni yo'naltirish va muhrlash talablari loyihaga mos kelishi sharti bilan.
Ulangan ajratgichlar maydon{0}}biriktirish ishlarini qisqartiradi va almashtirishni soddalashtiradi, lekin har bir juft juftlik yo‘qotishlarni keltirib chiqaradi va{1}}yuzni tekshirishni talab qiladi. Tugallanmagan pigtaillar adapter nuqtalarini qisqartirishi mumkin, lekin birlashma{3}}birlashma uskunalari, oʻqitilgan oʻrnatuvchilar va himoyalangan biriktiruvchi saqlashni talab qiladi.
Yetkazib beruvchi ma'lumotlar varaqlarini qanday solishtirish mumkin?
| So'rov uchun ob'ekt | Yetkazib beruvchi nimani bayon qilishi kerak | Agar u yo'qolsa, xavf |
|---|---|---|
| Konfiguratsiya | 1 × N yoki 2 × N, teng yoki teng bo'lmagan nisbat, port identifikatsiyasi | Taqdim etilgan qurilma tarmoq arxitekturasiga mos kelmasligi mumkin. |
| Operatsion to'lqin uzunligi | To'liq kafolatlangan to'lqin uzunligi diapazoni | Yo'qotish bir to'lqin uzunligida qabul qilinishi mumkin, ammo kerakli xizmat diapazoni bo'ylab emas. |
| Qo'shish yo'qolishi | Har bir konfiguratsiya uchun maksimal yo'qotish va ulagichlar kiritilganmi | Yetkazib beruvchining kotirovkalarini bir xil asosda taqqoslab bo'lmaydi. |
| Bir xillik | Port{0}}to-yuqorining maksimal oʻzgarishi | Bir abonent filiali boshqalarga qaraganda ancha kam marjaga ega bo'lishi mumkin. |
| PDL | Maksimal qiymat va sinov shartlari | Samaradorlik oʻzgarishi oʻrtacha kiritish-yoʻqotish koʻrsatkichi ortida yashiringan boʻlishi mumkin. |
| Qaytish yo'qotilishi va yo'nalishi | Kafolatlangan minimal qiymatlar | Ko'zgu va port izolyatsiyasi ishlashi noma'lumligicha qolmoqda. |
| Harorat ko'rsatkichi | Ishlash diapazoni va ushbu diapazonda ruxsat etilgan optik o'zgarish | Keng harorat belgisi barqaror optik ishlashni anglatmasligi mumkin. |
| Paket va tola | O'lchovlar, tolalar turi, qoplamasi, ko'ylagi, pigtail uzunligi va egilish talablari | Qurilma mo'ljallangan patnis, quti yoki tokchaga mos kelmasligi mumkin. |
| Ulagichning spetsifikatsiyasi | Ulagichning turi, jilosi, darajasi va sinovga ulagich kiradimi | O'rnatish vaqtida kutilmagan yo'qotish yoki moslik muammolari paydo bo'lishi mumkin. |
| Sinov hisoboti | Sinov to'lqin uzunliklari, individual port natijalari, seriya raqami va sinov sanasi | Yetkazib berilgan mahsulotni xabar qilingan o'lchovlarga qarab kuzatib bo'lmaydi. |
GR-1209 va GR-1221 da'volari
GR-1209 va GR-1221 odatda yetkazib beruvchilar passiv optik komponentlar malakasi va uzoq muddatli ishonchlilik kafolatini muhokama qilganda birgalikda havola qilinadi. "Telcordia mos" kabi da'vo quyidagilarni aniqlashi kerak:
- Amaldagi standart va masala
- Sinov qilingan mahsulot konfiguratsiyasi
- Sinov laboratoriyasi
- Sinov ko'lami va tegishli bo'limlar
- Natija yalang'och komponentga yoki to'liq konnektorli yig'ilishga tegishli bo'ladimi
Kiruvchi tekshiruv va sinov
- Mahsulot identifikatorini tasdiqlang:Texnologiyani, konfiguratsiyani, nisbatni, to'lqin uzunligini, tolani, pigtail uzunligini, ulagichning jilosini, seriya raqamini va yorlig'ini tekshiring.
- Paket va tolalarni tekshiring:Ezilgan trubka, bo'shashgan kuchlanish, o'tkir burmalar, shikastlangan kurtkalar, ochiq tolalar yoki noto'g'ri port raqamlanishiga e'tibor bering.
- Ulagichning uchlarini tekshiring va tozalang:Kontaminatsiyalangan splitterni sinov to'plamiga yoki jonli tarmoqqa ulamang.
- Malumot o'rnating va har bir chiqishni o'lchang:Belgilangan sinov to'lqin uzunliklarida barqaror manba va kalibrlangan optik quvvat o'lchagichdan foydalaning. Har bir portning yo'qolishini yozib oling va eng yaxshi va eng yomon natijalardan bir xillikni hisoblang.
- Natijalarni shartnoma chegaralari bilan solishtiring:Umumiy Internet jadvalidan o'tish yoki muvaffaqiyatsiz standart sifatida foydalanmang.
- Kuzatiladigan yozuvlarni saqlang:Xarid qilish buyurtmasini, partiyani, seriya raqamini, sinov to'lqin uzunligini, sinov uskunasining identifikatsiyasini, operatorni va tekshirish sanasini saqlang.
Manba va quvvat o'lchagich yordamida oddiy qabul qilish tekshiruvi kiritish yo'qolishi va bir xilligini tekshirishi mumkin. Mustaqil PDL, qaytarib{1}}yo'qotish yoki atrof-muhitni tekshirish uchun maxsus jihozlar, malakali laboratoriya yoki yetkazib beruvchining malaka yozuvlari talab qilinishi mumkin.
Beshta umumiy tanlov xatosi
- Faqat birlik narxi bo'yicha tanlash:Arzonroq yalang'och komponent ko'proq maydonni birlashtirish, himoya maydoni, mehnat va muammolarni bartaraf etishni talab qilishi mumkin.
- Oddiy yo'qotishni maksimal yo'qotish bilan solishtirish:Oddiy qiymat kutilgan samaradorlikni tavsiflaydi; maksimal qiymat shartnoma chegarasini belgilaydi. Ular bir-birini almashtirib bo'lmaydi.
- Ulagichning kiritilishiga e'tibor bermaslik:Yalang'och splitter spetsifikatsiyasini o'lchov chegaralari bir xil bo'lmasa, ulangan modul bilan to'g'ridan-to'g'ri taqqoslab bo'lmaydi.
- Har bir PLC splitterni ustun deb hisoblasak:Chip sifati, tolali{0}}massivni tekislash, qadoqlash, ulagichlar va sinov yakuniy natijani aniqlaydi.
- Kelajakdagi to'lqin uzunliklari va arxitektura o'zgarishlarini unutish:Ushbu xizmat uchun ishlaydigan splitter keyinchalik PON ko'chishi yoki qoplamasini cheklashi mumkin.
RFQ spetsifikatsiyasi shabloni
Quyidagi blok yetkazib beruvchi so'rovi uchun moslashtirilishi mumkin:
Kerakli texnologiya: FBT / PLC / yetkazib beruvchi tavsiyasi
Kirish va chiqish konfiguratsiyasi: 1×__ / 2×__
Shaklni ajratish: teng / teng emas __% / __%
Operatsion to'lqin uzunligi diapazoni: __
Maksimal kiritish yo'qolishi: __ dB, ulagichlar kiritilgan / tashqari
Maksimal bir xillik: __ dB
Maksimal PDL: __ dB
Minimal qaytish yo'qotilishi: __ dB
Minimal yo'nalish: __ dB
Paket turi va o'lchamlari: __
Elyaf turi va cho'chqa uzunligi: __
Ulagich turi va jilo: __
Ishlash va saqlash harorati: __
O'rnatish muhiti: ichki / tashqi muhofaza / yopish / raf
Kerakli sinov hisoboti: individual / partiya
Kerakli ishonchlilik yoki malaka dalillari: __
Zarur yorliq va seriya{0}}raqamni kuzatish imkoniyati: __
Tez-tez so'raladigan savollar
Savol: Qaysi biri yaxshiroq, FBT yoki PLC?
Javob: FBT odatda kam-son yoki teng boʻlmagan quvvat taqsimoti uchun eng yaxshi boshlanish nuqtasidir. PLC odatda to'lqin uzunligining keng diapazoni bo'ylab teng{2}}bo'linish uchun eng yaxshi boshlanish nuqtasidir. Yakuniy javob kafolatlangan mahsulot spetsifikatsiyasiga va to'liq optik byudjetga bog'liq.
Savol: PLC har doim FBTga qaraganda pastroq yo'qotishmi?
Javob: Yo'q. Muqarrar nazariy yo'qotish optik quvvatning qanday bo'linishi bilan belgilanadi. PLC odatda ko'plab teng natijalar uchun kuchli bir xillik va qadoqlash samaradorligini taklif qiladi, ammo haqiqiy kiritish yo'qotilishi bir xil sinov sharoitida maksimal qiymatlar yordamida taqqoslanishi kerak.
Savol: 1×32 Splitter faqat 15.1 JB qo'shadimi?
Javob: Yo'q. Taxminan 15,1 dB quvvatni 32 ta chiqish o'rtasida teng taqsimlashda ideal matematik yo'qotishdir. Haqiqiy splitter ortiqcha yo'qotishlarni qo'shadi va to'liq yo'l shuningdek konnektorlar, adapterlar, qo'shimchalar, tolaning zaiflashishi va muhandislik chegarasini o'z ichiga olishi mumkin.
Savol: FBT Splitterlaridan PON tarmoqlarida foydalanish mumkinmi?
Javob: Ularning bo'linish nisbati, to'lqin uzunligi diapazoni, kiritish yo'qolishi, atrof-muhitning ishlashi va arxitekturasi tarmoqqa mos kelganda ishlatilishi mumkin. PLC ko'proq-ko'p sonli FTTH bo'linishi uchun keng tarqalgan, ammo FBT kam-sonli yoki assimetrik tarmoqlarga xizmat qilishi mumkin.
Savol: PLC ajratgichlarni kaskadli bo'lishi mumkinmi?
Javob: Ha. PLC ajratgichlari markazlashtirilgan yoki kaskadli sxemalarda ishlatilishi mumkin. Har bir bosqich optik byudjetga alohida kiritilishi kerak va qo'shimcha ulanish nuqtalari texnik xizmat ko'rsatish va nosozliklarni izolyatsiya qilishda hisobga olinishi kerak.
Savol: Ulagichli yoki Splice{0}}tayyor ajratgichni tanlashim kerakmi?
Javob: Tez o'rnatish, almashtirish va portga kirish ustuvor bo'lsa, ulangan modulni tanlang. Adapter nuqtalarini qisqartirganda va ajratgichni himoyalangan ulash tepsisiga ulashda-bog'lanishga tayyor qurilmani tanlash muhimroqdir.
Xulosa
FBT splitter va PLC splitter qarori kerakli quvvat taqsimotidan boshlanadi. Teng bo'lmagan kuzatuv tugmasi yoki oddiy kam{1}}sonli filial ko'pincha FBTga ishora qiladi. Teng yuqori{3}}zichlikdagi FTTH taqsimoti, keng to'lqin uzunligi mosligi va boshqariladigan portning bir xilligi odatda PLCga ishora qiladi.
Texnologiyani tanlash faqat birinchi qadamdir. Ishonchli qaror, shuningdek, maksimal kiritish yo'qotilishi, bir xillik, to'lqin uzunligi qoplanishi, atrof-muhit chegaralari, paket, ulagich, sinov hujjatlari va to'liq eng yomon-xos optik byudjetni talab qiladi.
RFQda ushbu talablarni ta'minlash kotirovka noaniqligini kamaytiradi va yanada ishonchli tarmoq dizaynini qo'llab-quvvatlaydi. Loyiha xaridorlari mumkintexnik va kotirovkalarni ko'rib chiqish uchun splitter spetsifikatsiyasini taqdim etingkerakli nisbat, paket, ulagich va ish sharoitlari aniqlangandan so'ng.
