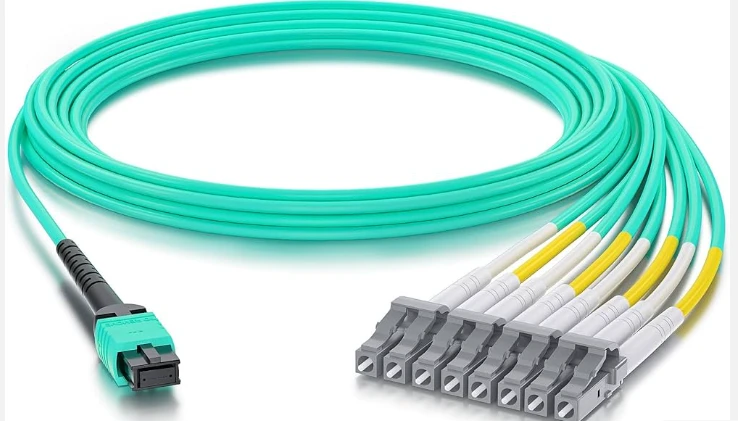

8{1}}yadroli SC dan MTP/MPO yamoq kabeli bir uchida bitta MTP/MPO multi-tolali ulagichda, ikkinchi tomonida esa to‘rtta dupleks SC ulagichida tugaydigan, bir ko‘ylagi bo‘ylab sakkizta optik tolani o‘tkazuvchi uzilish kabeli majmuasidir. U yuqori{4}}zichlikdagi parallel optika infratuzilmasi va eski SC{5}}to‘xtatilgan uskunalar o‘rtasida to‘g‘ridan-to‘g‘ri ko‘prik bo‘lib xizmat qiladi, bu esa yirtib tashlash va almashtirishga tayyor bo‘lmagan, lekin baribir 40G yoki 100G ga o‘tishi kerak bo‘lgan tarmoqlar uchun eng amaliy vositalardan biriga aylanadi.
Agar sizning qurilmangizda yangi QSFP+ kommutator qurilmalari bilan bir qatorda SC{0}}asosidagi patch panellar, OLTlar yoki sinov asboblari ishlayotgan bo‘lsa, bu kabel oraliq kassetalar yoki adapter panellariga ehtiyojni yo‘q qiladi. Bir uchi to'g'ridan-to'g'ri QSFP+ SR4 qabul qiluvchi portiga ulanadi; boshqa muxlislar mavjud SC dupleks infratuzilmangizga. Aynan shu toʻgʻridan-toʻgʻrilik uni qimmatli qiladi - va uni koʻpchilik maʼlumotlar markazi kataloglarida ustunlik qiladigan keng tarqalgan MTP-to-koʻp tarmoqli uzilish kabellaridan farq qiladi.
Nima uchun 8-tolali soni zamonaviy kabellarda muhim?
Optik tolali sanoat asta-sekin Base-12 dan Base-8 arxitekturasiga o'tmoqda va buning sababi yaxshi. Standart QSFP+ yoki QSFP28 transmitteri uzatish uchun to'rt qatorli va qabul qilish uchun to'rt qatorli - jami sakkiz toladan foydalanadi. QSFP ilovasi uchun 12-tolali MTP magistral kabelini o'rnatganingizda, ulagichning markazidagi to'rtta tola ishlatilmaydi. Yuzlab havolalarga ega bo'lgan keng miqyosli joylashtirish bo'yicha, bu bo'sh tolalar katta miqdorda behuda investitsiyalarni qo'shadi.
An8 yadroli SC dan MTP/MPO tolali patch kabeli40GBASE-SR4 va 100GBASE-SR4 optiklarining haqiqiy tolali foydalanishiga mukammal darajada mos keladi. Har bir tola trafikni tashiydi. Hech qanday chiqindi yo'q, hujjatlaringizni chigallashtiradigan o'lik iplar yo'q. Baza{10}}8 kabel ham standart kommutator porti konfiguratsiyasiga mos ravishda oʻzgaradi – koʻpchilik shassilarda portlar soni toʻrttaga koʻpayadi (16-port, 32-portli liniya kartalari), ular 8-tolali MTP konnektorlariga tolasiz tolalarsiz mos tushadi.

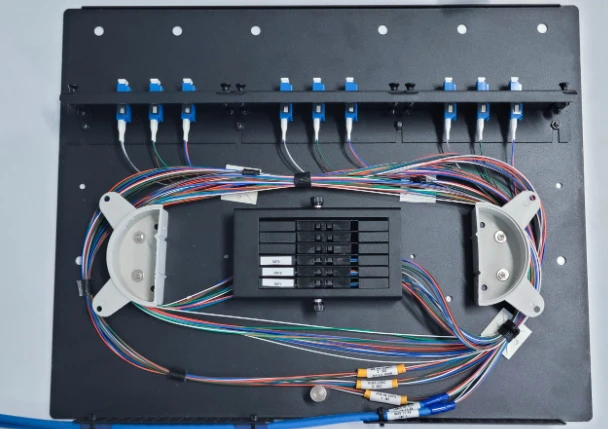

Legacy SC tarmoqlarini parallel optikaga ulash
Bu yerda SC{0}}to-MTP/MPO uzilish shnuri o‘z o‘rnini topadi. SC konnektorlari yigirma yildan ortiq vaqt davomida korxona va telekommunikatsiya kabellarida ustunlik qildi. Ko'plab kampus tarmoqlari, CATV boshlari, davlat muassasalari va tashuvchining markaziy ofislarida hali ham ketma-ket SC patch panellari mavjud. 40G tezligiga kirish uchun barcha infratuzilmani LC ga almashtirish qimmat va zararli.
Buning o'rniga, 8{1}}tolali MTP-to-SC uzilish kabeli 40G QSFP+ portini to'g'ridan-to'g'ri to'rtta mavjud SC dupleks portiga ulash imkonini beradi. Har bir SC juftligi bitta 10G chizig'ini boshqaradi, shuning uchun bitta QSFP+ qabul qiluvchi qurilmasi mavjud SC zavodingiz orqali 4 × 10G ulanishlariga samarali ta'sir qiladi. Xuddi shu mantiq 100G QSFP28 SR4 4 × 25G yo'laklarga bo'lingan qabul qiluvchilar uchun ham amal qiladi. Parallel optikaning tarmoqli kengligi zichligiga kirishda siz kabel investitsiyangizni saqlab qolasiz.
Bu o'ziga xos stsenariy emas. SC konnektorlarida eski SONET/SDH infratuzilmasini ishga tushiruvchi telekom operatorlari, eskirgan SC{1}}magistral magistrallari tugatilgan universitet kampuslari va video tashish uchun SC tolasi bilan ulangan eshittirish qurilmalari hammasi aynan shu holatga duch kelishadi. 8 yadroli SC dan MTP/MPO shnuri ularga forkliftni yangilashni talab qilmaydigan migratsiya yo'lini beradi.
SC{0}}to-MTP havolalari uchun qutblilik konfiguratsiyasini tushunish
Polarit MTP/MPO kabellaridagi eng keng tarqalgan nosozlik nuqtalaridan biridir va uni SC uzilishida to'g'ri olish bundan mustasno emas. Standart 8{6}}tolali SC dan MTP/MPO uzilish majmuasi uchun B tipidagi qutblilik (TIA-568 uchun B usuli) QSFP qabul qiluvchi ilovalari uchun standart tanlovdir. B tipidagi konfiguratsiyada bir uchidagi 1-tola holati boshqa tomondan 8-tolaning holatiga mos keladi - uzatuvchi tolalarni havola bo'ylab qabul qiluvchi tolalar bilan mos kelishini ta'minlaydigan to'liq massiv teskari.
A tipidagi (to'g'ridan-to'g'ri{0}}o'zaro) qutblilik uzilish stsenariylarida kamroq uchraydi va odatda kassetalar Tx/Rx burishini boshqaradigan magistral{1}}magistral ulanishlar uchun ajratiladi. C turi (juftlik{4}}aylantirilgan) maxsus konfiguratsiya boʻlib, maxsus kassetalar-asosidagi tuzilgan kabel dizaynlari bilan foydalaniladi. Infratuzilma hujjatlarida boshqacha ko‘rsatilmagan bo‘lsa, B toifasi to‘g‘ridan-to‘g‘ri qabul qiluvchi{7}}to‘g‘ridan-to‘g‘ri{8}}SC uzilish ilovalari uchun xavfsiz tanlovdir. Buyurtma berishdan oldin polaritni tasdiqlash yorug'likdan o'tmaydigan toza o'rnatishning asabiy stsenariysini oldini oladi.
Singlemode vs. Multimode: Fiber turini dastur masofasiga moslashtirish
8 yadroli SC dan MTP/MPO yamoq kabeli bitta rejimda (OS2, 9/125 mkm) va ko‘p rejimli (OM3 50/125mkm, OM4 50/125mkm) variantlarda mavjud. Tanlov qabul qiluvchining turiga va ulanish talablariga bog'liq.
Koʻp rejimli ilovalar uchun OM3 tolasi 40GBASE-SR4 100 metrgacha va 10GBASE-SR 300 metrgacha boʻlgan masofani qoʻllab-quvvatlaydi. OM4 40G SR4 - da bu masofalarni - 150 metrga uzaytiradi va 850 nm (4700 MHz·km va . 2000 MGs·km) da samarali modal tarmoqli kengligini deyarli ikki baravar oshiradi. Agar siz maʼlumotlar markazida yangi gorizontal yoʻnalishlarni qurayotgan boʻlsangiz, OM4 ning OM3 ga nisbatan qoʻshimcha narxi kelajakda tekshirishga arziydi-. Chuqurroq taqqoslash uchunOM1 dan OM5 gacha bo'lgan ko'p rejimli tolali sinflar, har bir avlod tarmoqli kengligi zichligi va qo'llab-quvvatlanadigan havola uzunligi bo'yicha o'lchanadigan qadamni ifodalaydi.
Yagona rejimli OS2 tolasi uzoqroq{1}}ilovalar uchun - 100GBASE-PSM4 500 metrgacha yoki 40GBASE-PLR4 10 kmgacha yetib borishi uchun tanlovdir. Bir nechta binolarni qamrab oluvchi hukumat va kampus magistral qurilmalari odatda yagona rejimga muhtoj, ayniqsa uzoq masofadagi telekommunikatsiya ilovalari uchun SC patch panellari dastlab oʻrnatilgan boʻlsa.
Asosiy joylashtirish stsenariylari
Data Center 10G-to-40G migratsiyasi
SC{2}}to‘xtatilgan patch-panellar bo‘ylab 10G SFP+ qabul qiluvchi qurilmalarni ishga tushiradigan qurilma bitta panelni qayta tugatmasdan-umurtqa qatlamini 40G QSFP+ ga oshirishi mumkin. 8 yadroli SC dan MTP/MPO uzilish shnuri QSFP+ portini to'g'ridan-to'g'ri to'rtta SC dupleks portiga ulaydi, ularning har biri bittadan 10G tarmoqli. Ushbu ko'chirish yo'li mavjud gorizontal kabelga nolga o'zgartirish kiritishni talab qiladi.
Telekom markaziy ofisining o'zaro aloqasi
Markaziy ofislar ko'pincha yillar davomida xizmat ko'rsatgan SC{0}}asosidagi optik tarqatish ramkalariga ega. MTP/MPO interfeyslari bilan yangi DWDM yoki ROADM uskunasini o'sha mavjud kadrlarga ulash uchun ikkala ulagich tilida ham gapiradigan uzilish kerak. 8 yadroli yig'ish buni oraliq kassetasiz boshqaradi va har bir ulanish nuqtasi uchun 1U raf maydonini tejaydi.
Translyatsiya va A/V transporti
Professional eshittirish qurilmalari studiyalar va nazorat xonalari o'rtasida siqilmagan video tashish uchun tez-tez SC tolasidan foydalanadi. QSFP portlari bilan IP{1}}asosidagi video routerlarni qo'shganda, SC MTP/MPO uzilish kabeli yangi uskunani mavjud tolali zavodga toza tarzda birlashtiradi.
Sinov va laboratoriya muhiti
Tarmoq sinov laboratoriyalari ko'pincha uskunalarning turli avlodlari bo'ylab ulagich turlarining aralashmasini saqlaydi. 8{2}}yadroli SC dan MTP/MPO yamoq kabeli muhandislarga SC portlari bo‘lgan eski sinov asboblari va yangi ko‘p tolali sinov to‘plamlari o‘rtasida adapterlarni qidirmasdan o‘tish imkonini beradi.
Ulagichning sifati va kiritishni yo'qotish bo'yicha mulohazalar
Bog'lanish tezligi oshgani sayin qo'shishni yo'qotish byudjetlari keskinlashadi. 40G va 100G da, har bir ulanish nuqtasida desibelning har o'ndan biri sizning bog'lanish chegarangizga ta'sir qiladi. Standart{4}}darajali MTP konnektorlari odatda har bir juftlik uchun 0,50 dB dan kam yoki unga teng bo‘lgan maksimal kiritish yo‘qotilishiga ega, elita/past{6}}yo‘qotish MTP konnektorlari esa buni 0,35 dB (odatda 0,15 dB) dan kam yoki unga tenglashtiradi. Uzilishning SC uchi har bir ulagich uchun 0,30 dB dan kam yoki unga teng bo'lishi kerak.
Koʻp{0}}hopajli havolalarni talab qilish uchun,MTP/MPO multimodli tolali patch kabelioxiri mukofotga arziydi. Har bir kabelda hech bo'lmaganda ferrul geometriyasining interferometriya tekshiruvi - 3D individual sinov ma'lumotlari bo'lishi kerak. Agar yetkazib beruvchingiz har{3}}kabel sinovi hujjatlarini taqdim eta olmasa, bu xarid buyurtmasini bajarishdan oldin tekshirishga arziydigan qizil bayroqdir.
Ulagichning tozaligi ulagich darajasi kabi muhimdir. 12-tolali MTP ulagichidagi bitta ifloslangan ferrul butun yig'ilish bo'ylab 1-2 dB ortiqcha yo'qotishni qo'shishi mumkin. Maxsus MTP{6}}gʻaltak tozalagichlari koʻp tolali kabellarni oʻrnatadigan har qanday muassasada standart uskuna boʻlishi kerak. SaqlashMTP/MPO optik tolali adapterlarchang-foydalanmayotganda qoplanishi oddiy odat boʻlib, nosozliklarni bartaraf etish uchun hayratlanarli darajada koʻp qoʻngʻiroqlarni oldini oladi.
Dumaloq kabel, tasvirlar kabeli va yalang'och lenta o'rtasida tanlash
8 yadroli SC dan MTP/MPO yig'ilishi uchta ko'ylagi variantida keladi va tanlov signal ishlashidan ko'ra ko'proq jismoniy marshrutlash muhitiga bog'liq.
Dumaloq kabel (odatda diametri 3,0 mm, LSZH yoki PVX ko'ylagi) ko'pchilik ma'lumotlar markazi ilovalari uchun standart hisoblanadi. U standart kabel boshqaruv uzuklari va vertikal organizatorlar orqali toza yo'nalishni amalga oshiradi va uning mustahkam konstruktsiyasi ko'chirish, qo'shish va o'zgartirishlar paytida takroriy ishlov berishga javob beradi.
Oval (tekis) kabel er osti inshootlarida yoki vertikal stacking balandligi cheklangan qattiq gorizontal simi tagliklarida yaxshi ishlaydi. Yalang'och lenta kabeli ultra{1}}yuqori{2}}zichlikdagi yamoq joylari uchun maksimal zichlikni taklif qiladi, lekin mexanik chidamlilikni o'zgartiradi -, u kabel yo'naltirilgandan so'ng buzilmaydigan kassetalar yoki patch panellar ichida doimiy o'rnatish uchun eng mos keladi.
U MTP{0}}to-LC Breakout Cables bilan qanday taqqoslanadi
Eng keng tarqalgan uzilish konfiguratsiyasi MTP dan LC gacha, chunki LC zamonaviy ma'lumotlar markazlarida dominant dupleks ulagichga aylandi. Xo'sh, nega buning o'rniga SC buzilishiga erishasiz? O'rnatilgan infratuzilma bilan moslik hal qiluvchi omil hisoblanadi. Agar sizning qurilmangiz allaqachon LCda standartlashtirilgan bo'lsa, SC uzilishining afzalligi yo'q. Ammo agar SC ulagichlari devorda, patch panelda yoki uskunada bo'lsa, buSC konnektorining MTP/MPO multi-tolali tizimlari bilan oʻzaro ishlashiuzilish yig'indisi orqali - qayta kabellarsiz yuqori tarmoqli kengligi uchun eng tezkor yo'l.
SC konnektorlari ham ma'lum ilovalarda afzalliklarni saqlab qoladi: ularning kattaroq 2,5 mm ferrulasi jismoniy aloqa uchun biroz ko'proq sirt maydonini ta'minlaydi, sanoat muhitida ularni qo'lqopli qo'llar bilan boshqarish osonroq va ular ko'plab mintaqalarda FTTH OLT uskunasida standart ulagich bo'lib qoladi.
Tez-tez so'raladigan savollar
Savol: 100G ulanishlar uchun 8 yadroli SC dan MTP/MPO patch kabelidan foydalana olamanmi?
Javob: Ha. 100GBASE-SR4 QSFP28 qabul qiluvchi qurilma sakkizta tolalar boʻylab toʻrtta parallel 25G yoʻlakdan - foydalanadi, aynan shu kabel taqdim etadi. Har bir SC dupleks juftligi bitta 25G qatorni olib yuradi. Yagona rejimli 100G PSM4 ilovalari uchun montajning OS2 versiyasini belgilang.
Savol: QSFP+ Transceiver ilovalari uchun qanday qutb turini buyurtma qilishim kerak?
Javob: B turi (B usuli) qutbliligi to'g'ridan-to'g'ri QSFP uzilish ulanishlari uchun standartdir. MTP uchidagi uzatish pozitsiyalari SC uchidagi qabul qilish pozitsiyalari bilan to'g'ri kelishi uchun tolalar qatorining to'liq teskarisini amalga oshiradi. Agar sizning tuzilgan kabel dizayningiz A yoki C turini aniq talab qilmasa, B turini buyurtma qiling.
Savol: Menga multi-tolali uchida erkak yoki ayol MTP ulagichi kerakmi?
Javob: Ayol (oʻchirilgan) MTP bu QSFP qabul qiluvchi qurilmalariga va erkak (qadamlangan) konnektorlardan foydalanadigan koʻpchilik patch panel adapterlariga ulanish uchun standart konfiguratsiyadir. Sizning maxsus jihozlaringiz hujjatlarida boshqacha ko'rsatilmagan bo'lsa, ayolga buyurtma bering.

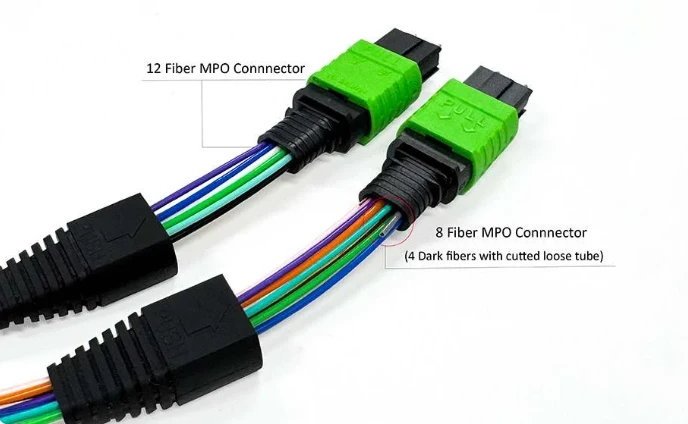

Savol: 8-tolali MTP ulagichi standart 12-tolali MPO bilan bir xilmi?
Javob: 8{9}}tolali MTP bir xil jismoniy MPO-12 ulagich korpusidan foydalanadi, lekin faqat sakkizta tolali joyni (1–4 va 9–12) to‘ldiradi va markazda to‘rtta joy bo‘sh qoladi. U standart 12 tolali MPO adapterlari bilan mexanik jihatdan mos keladi. Asosiy farq - toladan foydalanish - 8 tolali yig'ish QSFP ilovasida qorong'i bo'lib qoladigan to'rtta foydalanilmagan tolalarni yo'q qiladi.
Savol: Plenum o'rnatish uchun qanday ko'ylagi reytingi kerak?
Javob: Kabellar havo{0}}bo‘sh joydan o‘tadigan bo‘lsa (to‘qilgan shiftlar ustidagi, ko‘tarilgan pollar ostidan-ko‘tarilgan joylarda) OFNP (Optik tolali o‘tkazmaydigan Plenum) ko‘ylagini belgilang. Qavatlar orasidagi vertikal ko'targichlar uchun OFNR (Riser) etarli. LSZH (Low Smoke Zero Halogen) ko'pgina xalqaro ma'lumotlar markazi muhitlari uchun standart bo'lib, ko'plab Evropa va Osiyo o'rnatishlarida talab qilinadi. Mahalliy qurilish kodingiz minimal talabni belgilaydi.
