SC LC patch kabeli nima?
SC-LC optik tolali patch kabeli ko'plab ilovalarda keng qo'llaniladigan kichik ixcham patch kabeldir. Ushbu tarmoq echimlari telekommunikatsiya tarmoqlari, LAN, ma'lumotlarni qayta ishlash tarmoqlari, qurilmalarni tugatish va binolarni taqsimlashni o'z ichiga oladi. SC-LC patch-kordlari Gigabit ilovalari va ATM ilovalarida tez Ethernet yechimlarini kamroq joy sarfi bilan yetkazib berish uchun mo‘ljallangan.
Spetsifikatsiya
| Parametr | Birlik | FC, SC, LC/ Zirhli tolali patch shnuri | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| Kompyuter | UPC | APC | Kompyuter | Kompyuter | UPC | Kompyuter | Kompyuter | UPC | Kompyuter | Kompyuter | APC | ||
| Qo'shish yo'qolishi (odatiy) | dB | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,3 dan kam yoki teng | 0,3 dan kam yoki teng |
| Yo'qotishlarni qaytarish | dB | 45 dan katta yoki teng | 50 dan katta yoki teng | 60 dan katta yoki teng | 30 dan katta yoki teng | 45 dan katta yoki teng | 50 dan katta yoki teng | 30 dan katta yoki teng | 45 dan katta yoki teng | 50 dan katta yoki teng | 35 dan katta yoki teng | 55 dan katta yoki teng | 75 dan katta yoki teng |
| Operatsion to'lqin uzunligi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Almashuvchanlik | dB | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | ||||||||
| Tebranish | dB | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | 0,2 dan kam yoki teng | ||||||||
| Ishlash harorati | daraja | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Saqlash harorati | daraja | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabel diametri | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

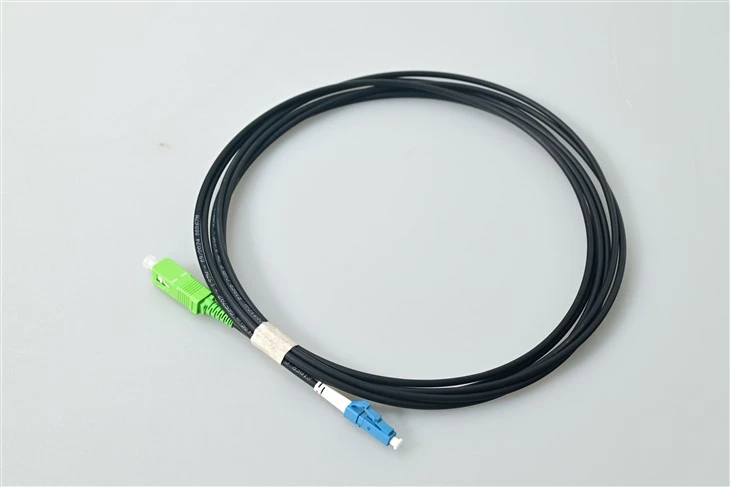

SC/APC dan LC/UPC tolali optik patch kabeliga
APC-to-UPC gibrid dizayni
SC/APC 8 daraja burchakli jilo 60 dB dan ortiq yoki unga teng bo'lgan qaytish yo'qotilishini ta'minlaydi. LC/UPC gumbazli jilo 50 dB dan katta yoki unga teng bo'lishini ta'minlaydi. Bitta kabel ikkala interfeys turini ulaydi - yashil korpus APC ni, ko‘k esa UPC ni belgilaydi.
Kichik shakl faktori, yuqori-zichlikdagi LC ulanishi
LC 1,25 mm ferrul SC ning yarmi kattaligi 2,5 mm - SFP/SFP+/QSFP qabul qiluvchi qurilmalaridagi port zichligini ikki baravar oshiradi. Tez vilka-va{7}}tortib olish uchun RJ-tarzli mandal.

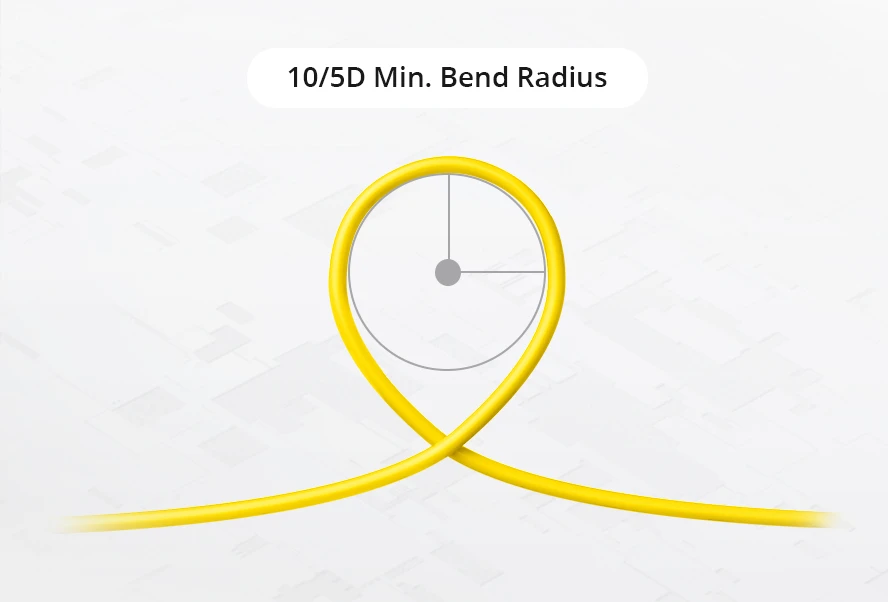

G.657.A1 Bend-Sezuvchan tola
Yamoq panellari va taglik simlari-da qattiq marshrutlash uchun 10 mm minimal egilish radiusi. G.652.D bilan orqaga qarab mos keladi. 1550 nm da 40 km gacha masofani qo'llab-quvvatlaydi.
Ilova yechimlari
Ushbu SC to LC yagona rejimli tolali patch kabel uchun odatiy joylashtirish stsenariylari.
FTTH / GPON kirish tarmog'i
SC/APC OLT portlarini ODFdagi LC/UPC ONT uskunasiga ulaydi. ThePLC ajratuvchitarqatish yo'lida SC/APC interfeyslaridan ham foydalanadi.
Data Center Cross-Ulanish
SC/APC tolali tarqatish panellarini ToR kalitlarida to'g'ridan-to'g'ri LC/UPC SFP+ qabul qiluvchilarga yamoqlaydi. 10 GbE, 25 GbE va 100 GbE ni qo'llab-quvvatlaydi.

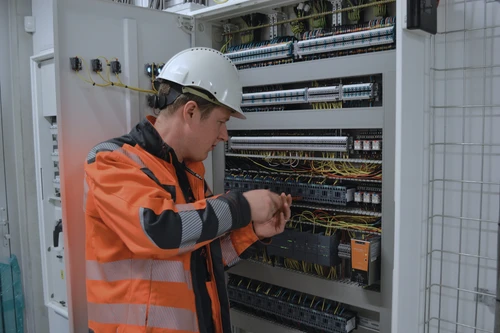

Elyaf orqali CATV / RF
APC end{0}}yuz analog videoda CSO/CTB buzilishining oldini oladi. HFC tarmoqlarida bosh uzatgichlar va optik tugunlar o'rtasida ishlatiladi.

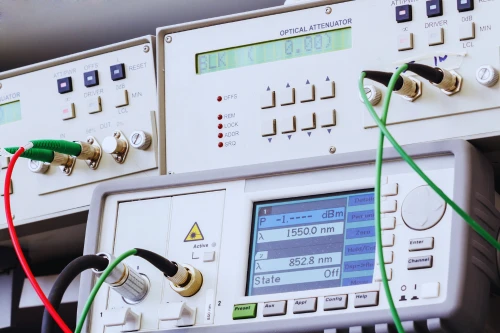

Telekom sinovlari va o'lchovlari
LC/UPC OTDR sinov portlarini markaziy ofislardagi SC/APC tarqatish ramkalariga ulash uchun-barang sinov simi.
Korxona LAN ko'chishi
Bridges eski SC-yangi LC{1}}asosidagi kalitlar va marshrutizatorlarga tizimli kabellarni qayta-to‘xtatmasdan to‘xtatdi.

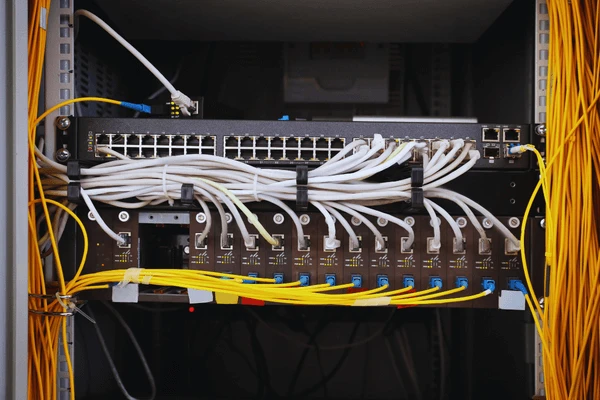

WDM multiplekslash tizimlari
SC/APC mux/demux portlarini CWDM va DWDM o'rnatishda LC/UPC transponderlari bilan bog'laydi.
Mahsulotlar tavsifi
Har bir optik tolali patch shnuri 1310/1550 nm da joylashtirish yo'qolishi va qaytish yo'qolishi uchun 100% sinovdan o'tkaziladi. Zirkoniyali keramik ferrullar 1000 dan ortiq yoki unga teng juftlashish sikllari orqali 0,2 dB dan kam yoki unga teng almashinish qobiliyatini beradi. ISO 9001: 2015 sertifikatlangan ob'ekt. Telcordia GR-326, IEC 61300, RoHS, REACH bilan mos keladi. OFNR va LSZH ko'ylagi variantlari. Kabel diametri ph0,9 / ph2,0 / ph3,0 mm. Maxsus uzunliklar 0,3 m–100 m mavjud.
Mahsulotlar tavsifi
Savol: Optik tolali patch kabelda APC va UPC o'rtasidagi farq nima?
Javob: APC 8 graduslik burchakli uchi{1}}yuzga ega (60 dB dan katta yoki unga teng qaytish yo‘qotilishi), UPC gumbaz shaklidagi-yuziga (50 dB dan katta yoki unga teng) ega. GPON va CATV tizimlari tarqatish tomonida APC talab qiladi; SFP qabul qiluvchi qurilmalar kabi portlar UPC dan foydalanadi. Yashil ulagich=APC, Moviy=UPC.
Savol: APC ulagichini UPC adapteriga ulay olamanmi?
A: No. Mismatched polish creates an air gap causing >3 dB yo'qotish va ferrulning shikastlanishi. Har doim APC ni APC ga, UPC ni UPC ga ulang. Burchakli kalit uyasi yoqilganSC/APC adapterlaritasodifiy kesishishning oldini oladi-.
Savol: Qanday tezlik va masofalar qo'llab-quvvatlanadi?
Javob: 100 Mbit / s dan 100 GbE gacha. 1310 nm da 10 km gacha, 1550 nm da 40 km. Haqiqiy kirish qabul qiluvchining optik byudjetiga va umumiy havola yo'qolishiga bog'liq.
Savol: Yamoq simi va a. o'rtasidagi farq nima?tolali pigtail?
Javob: Yamoq shnurining ikkala uchida vilka-va-playerdan foydalanish uchun ulagichlar mavjud. Pigtailda bitta ulagich va magistral kabellarga termoyadroviy ulash uchun bitta yalang'och tolali uchi mavjud.
Savol: Maxsus uzunlik yoki dupleks versiyalarga buyurtma bera olamanmi?
Javob: Ha. Maxsus 0,3 m–100 m, yetkazib berish muddati 3–5 kun. Dupleks, zirhli va LSZH versiyalari mavjud. Biz ham qilamiz12 yadroli SC/APC dan LC/UPC gayuqori tolalar soni ehtiyojlari uchun.
