FC Fiber ulagichi nima? Turlari, foydalanish va tanlash bo'yicha qo'llanma

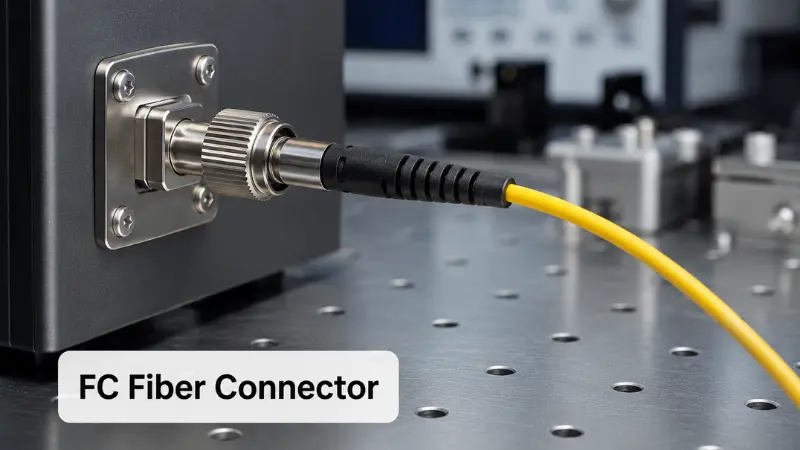

AnFC tolali ulagichdumaloq, tishli optik tolali ulagich bo'lib, u SC yoki LC ulagichi kabi itarish o'rniga adapter yoki uskuna portiga ulanadi. Ism odatda shunday o'qiladiQulf konnektori, va butun dizayn bitta narsani yaxshi bajarish uchun mavjud: uskunani boshqarganda, harakatlantirganda yoki tebranish ta'sirida qoladigan barqaror, takrorlanadigan optik aloqani ushlab turing.

Rol tegishli boʻlgan yangi yuqori{0}}zichlikdagi tarmoqlar - uchun endi FC standart emasLC konnektorlari. Ammo bu hali ham optik sinov asboblarida, eski telekommunikatsiya va uzatish infratuzilmasining qismlarida, lazer, sensor va polarizatsiya-tolali (PM) tizimlarida keng tarqalgan. Ushbu qo'llanma FC qanday ishlashini, FC/PC, FC/UPC va FC/APC qanday farq qilishini, FC bugungi kunda qayerda ko'rsatilganligini va to'g'ri FCni qanday tanlashni o'z ichiga oladi.ulagich, yamoq simi, pigtail yoki loyiha uchun adapter.

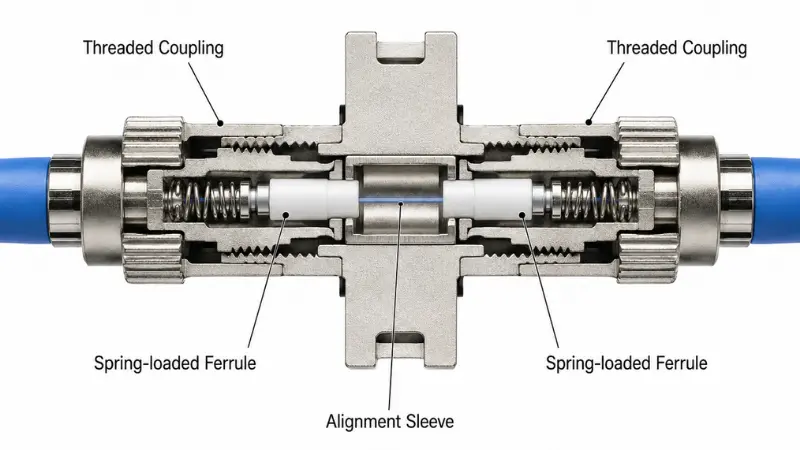

FC Fiber ulagichi qanday ishlaydi?

FC ulagichi adapter yoki qurilma portiga qulflash uchun tishli ulash gaykadan foydalanadi. Yong'oq mahkamlanganda, prujinali yuklangan paypas -birlashuvchi ferrulga tegib turiladi va yorug'lik kam yo'qotish bilan o'tishi mumkin bo'lgan ikkita tolaning uchini birlashtiradi. Interfeys o'lchamlari xalqaro miqyosda belgilanganIEC 61754-13, bu FC ulagichlar oilasini 2,5 mm ferrul va tishli, bahor{1}}yuklangan mufta atrofida belgilaydi.

Tishli ulanish mexanizmi

Birlashtiruvchi vint-ulagichning imzo xususiyati hisoblanadi. O'rniga bosish o'rniga, siz konnektor o'tirmaguncha gaykani aylantirasiz. Foyda mexanik barqarorlikdir: ulanish tasodifiy tortishishlarga qarshilik ko'rsatadi va tebranish ostida hizalanishini ushlab turadi, bu esa sinov stendlari va asboblar portlari uchun kerak bo'lgan narsadir.

Savdo{0}}tezlikdir. Har bir ulanishni oʻtkazish va ochish SC yoki LC ning surish{2}}takrorlash harakatlariga qaraganda sekinroqdir, shuning uchun FC tez-tez yangilanib turadigan-patch-panel uchun toʻgʻri vosita boʻlib qoladi. U ulanish bir marta o'rnatilgan va ishonchli bo'lishi kutilgan joyda o'z o'rnini topadi.

Ferrule, kalit va muhim qismlar

Asosiy qismlarni bilish ham aniqlash, ham muammolarni bartaraf etishni osonlashtiradi:

• Ferrul- odatda 2,5 mm sopol (tsirkon) silindr bo'lib, tolani oxirgi yuzida ushlab turadi va markazlashtiradi, nominal o'lchami SC va ST ferrullari bilan bir xil.
• Birlashtiruvchi gayka- aylanadigan metall bo‘yinbog‘, u adapterga o‘raladi va kontakt kuchini ta’minlaydi.
• Hizalama kaliti- konnektor korpusidagi kichik erkak kalit, orientatsiyani o‘rnatadi va ferrulning birlashtiruvchi uchiga qarshi aylanishini to‘xtatadi.
• Ulagich tanasi va yuklash- hamma narsani bir-biriga bog'lab turadigan korpus, shuningdek, tolani chiqadigan joydan himoya qiluvchi taranglikni bartaraf etuvchi etik-.
• Adapter ushlagichiFC adapteri ichidagi - boʻlingan hizalama ushlagichi ikkala ferrulni ham qabul qiladi va ularni bir qatorga qoʻyadi.

Hizalanish muhim, chunki noto‘g‘ri o‘rnatilgan yoki ko‘ndalang kalitli{0}}ulagich qo‘shish yo‘qolishi va qaytish yo‘qotilishiga olib keladi va ferrulni o‘z yordamchisiga majburlash yoki buramajilolangan oxirgi yuz. Tugmalar, ayniqsa, aylanish holati ishlashga bevosita ta'sir qiladigan burchakli (APC) konnektorlarda muhimdir.

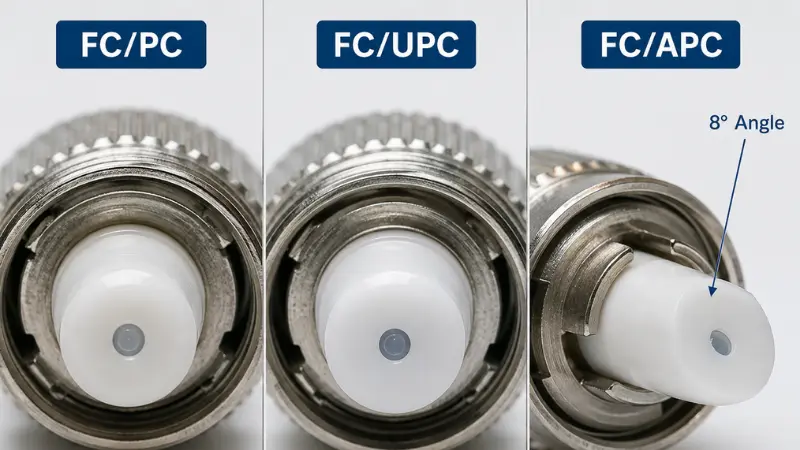

FC ulagichining Polsha turlari: Kompyuter, UPC va APC

FC konnektorlari turli xil{0}}yuz jilolari bilan birga keladi va jilo - emas, balki ulagich korpusi - aks ettirish va kiritish yo‘qolishiga olib keladi. Agar siz ushbu bo'limdan bir narsani eslasangiz, qism raqamidagi uch{4}}harf qo'shimchasini eslang. Barcha ulagichlar oilalari haqida batafsil ma'lumot olish uchun bizning qo'llanmamizga qarangKompyuter, UPC va APC jilosi.

FC/PC (Jismoniy aloqa)

Kompyuter asl gumbazli jilo bo'lib, u erda tola yadrolari engil bahor bosimi ostida tegadi. U ishlaydi, lekin uning aks ettirish unumdorligi yangi jilolarni ortda qoldiradi, shuning uchun u yangi-rejim loyihalarida kamdan-kam koʻrsatiladi va endi asosan eski jihozlarda paydo boʻladi.

FC/UPC (Ultra jismoniy aloqa)

UPC - bu shaxsiy kompyuterning yanada nozik, qattiqroq boshqariladigan versiyasi. U qoʻshishda kam yoʻqotish va qattiq qaytarilish yoʻqotilishini taʼminlaydi va u toʻgʻridan-toʻgʻri fizik-kontakt jilosiga muhtoj boʻlgan umumiy{1}}rejimli havolalar, laboratoriya ulanishlari va uskuna interfeyslari uchun amaliy standart hisoblanadi. UPC qismlari odatda ko'k etiklar bilan belgilanadi, ammo rang kodlari ishlab chiqaruvchiga qarab farq qilishi mumkin.

FC/APC (burchakli jismoniy aloqa)

APC so'nggi yuzni - burchak ostida parlatadi, standart qiymat 8 daraja -, shuning uchun aks ettirilgan yorug'lik to'g'ridan-to'g'ri manba tomon emas, balki qoplamaga yo'naltiriladi. Bu orqa aks ettirishni keskin pasaytiradi, shuning uchun APC aks ettirilgan yorug'likka sezgir tizimlar uchun tanlanadi: CATV va analog video, PON va FTTH tasmalar, lazer manbalari va aniq o'lchov. APC qismlari odatda yashil botinkalarni olib yuradi.

APC ulagichlari faqat bir xil kalitni baham ko'radigan APC ulagichlari bilan bog'lanishi kerak. APC yuzini UPC yoki kompyuter yuziga qarshi majburlash katta yo'qotishlarga olib keladi va ikkala oxirgi yuzga ham doimiy ravishda zarar etkazishi mumkin.

Bir qarashda kompyuter va UPC va APC

Yuqoridagi daromad-zarar ko'rsatkichlari xalqaro ishlash standartlarida tez-tez keltirilgan darajalarni aks ettiradi, masalanIEC 61753va yetkazib beruvchi ma'lumotlar varaqlarida; Siz buyurtma bergan qismlar uchun sinov hisobotiga nisbatan har doim aniq bahoni tasdiqlang.

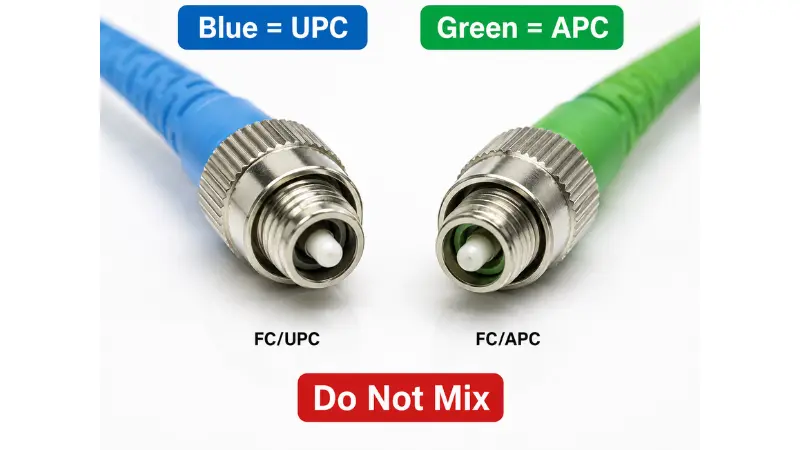

FC/APC va FC/UPC-ni qanday ajratish mumkin

Amalda siz odatda jiloni to'rtta usulda aniqlashingiz mumkin: yuklash rangi (APC uchun yashil, UPC uchun ko'k), ferrul uchidagi ko'rinadigan burchak, buyurtma spetsifikatsiyasi yoki yorlig'idagi qo'shimcha (FC/APC vs FC/UPC) va uskuna portidagi belgi. Agar shubhangiz bo'lsa, tashqi ko'rinishga qarab baho berishdan ko'ra birinchi navbatda port yorlig'ini tekshiring - bu APC/UPC nomuvofiqligini oldini olishning eng oson yo'li.

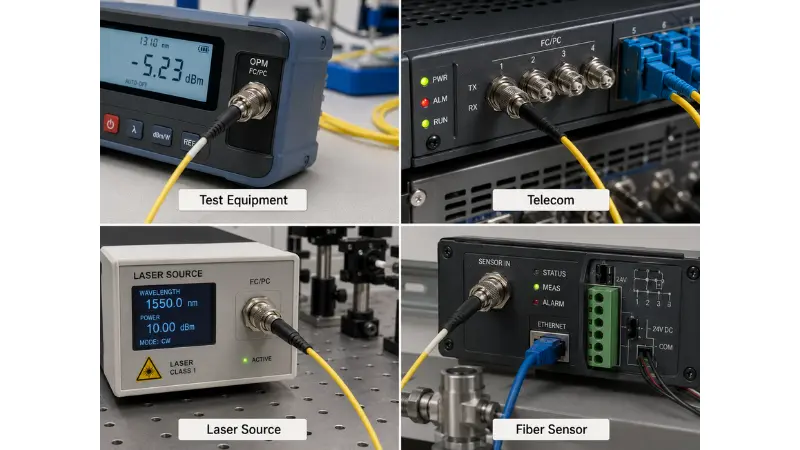

FC Fiber konnektorlari hali ham qayerda ishlatiladi?

LC dan oldingi har qanday ulagich uchun adolatli savol - bu eskirganmi. FC - emas, u shunchaki barqarorligi sekinroq ulanishga arziydigan joylarga toraygan.

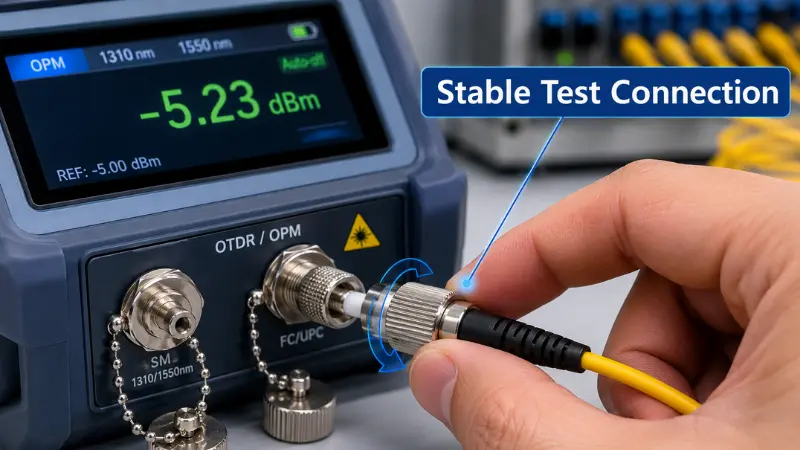

Sinov va o'lchash uskunalari

FC optik quvvat o'lchagichlar, yorug'lik manbalari, OTDR va optik spektr analizatorlari, shuningdek, mos yozuvlar darajasidagi sinov simlaridagi tanish ko'rinishdir. Tishli mufta doimiy, takrorlanadigan kontaktga ega bo'lib, u ko'plab ulanish/ajralish davrlarida o'lchovlarni izchil ushlab turadi - bo'shashgan port ko'rsatkichni chalg'itishi mumkin bo'lgan haqiqiy afzallikdir.

Telekommunikatsiya va uzatish tizimlari

Ba'zi telekommunikatsiya va transport uskunalari, xususan, eski platformalar FC portlari atrofida qurilgan va hali ham ulardan foydalanmoqda. Yangi qurilishlar tomon intiladiSC ulagichlarikirish tarmoqlarida va uskunada LC, lekin FC hali ham mavjud shassi yoki tarqatish ramkasiga mos kelishi uchun talab qilinishi mumkin.

Lazerlar, Sensorlar va PM Fiber

Lazer asboblari, tolali datchiklar, tadqiqot moslamalari va PM tolali birikmalar ko'pincha FC dan foydalanadi, chunki mexanik barqarorlik va aniq, takrorlanadigan hizalanish ulanish tezligidan ko'ra muhimroqdir. Ushbu tizimlarda hatto kichik miqdordagi orqa aks ettirish manbani beqarorlashtirishi yoki o'lchovni buzishi mumkin, shuning uchun bu erda FC/APC keng tarqalgan.

Sanoat va yuqori-vibratsiyali muhitlar

Mufta tishli bo'lganligi sababli, FC tebranish yoki harakatga ta'sir qiladigan ulanishlarga mos kelishi mumkin. Yaroqlilik faqat ulagichga emas, balki to'liq yig'ish - kuchlanishni kamaytirishga, adapter sifatiga va o'rnatishga - bog'liq.

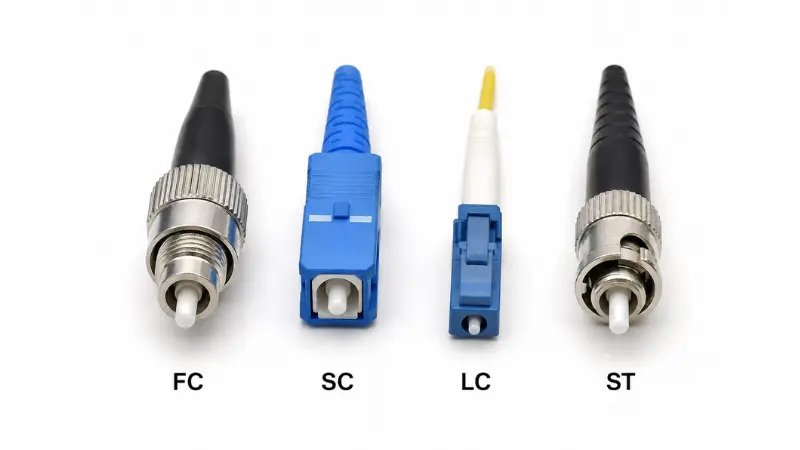

FC va SC va LC va ST konnektorlari

FC bir nechta variantlardan biri. Uni boshqa asosiy konnektorlar bilan taqqoslash qarorni aniqroq qiladi.

Qaysi ulagichni tanlash kerak?

• FC ni tanlangsinov asboblarini ulashda, eski FC uskunasiga mos kelishda yoki barqaror tekislash tezlikdan ustun bo'lgan lazer/sensor/PM havolalarini qurishda.
• LC ni tanlangqabul qiluvchilar uchun vayuqori{0}}zichlikdagi kabellar, bu erda uning 1,25 mm ferrul port zichligini taxminan ikki baravar oshiradi.
• SC ni tanlangSC/APC keng tarqalgan va sohada tugatish oson bo'lgan FTTH va kirish tarmoqlari uchun.
• TanlangSTasosan mavjud multimod zavodiga mos kelish uchun; Bu kamdan-kam hollarda yangi ish uchun tanlovdir.

Agar siz ikkita 2,5 mm vintni-bosib{2}}bosish opsiyalariga nisbatan tortishsangiz, bizning eslatmamizSC va FC ulagichlari o'rtasidagi farqlarayirboshlash-da chuqurroq boradi.

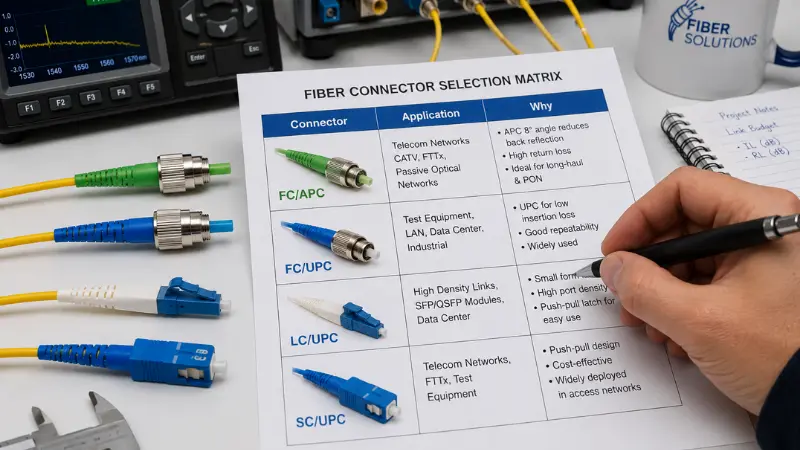

FC ulagichini tanlash matritsasi

Tezkor ma'lumot uchun, tanlov odatda dastur bo'yicha qanday bo'ladi:

FC konnektorlarining afzalliklari va cheklovlari

Halol xulosa: FC barqarorlik uchun qulaylik bilan savdo qiladi. Bu ba'zi joylarda yaxshi, boshqa joylarda esa yomon.

FC kuchli bo'lgan joyda.Tishli mufta tasodifiy uzilish va tebranishlarga qarshi turadi, ferrul{0}}va{1}}kalit konstruksiyasi takrorlanuvchi tekislashni qo‘llab-quvvatlaydi va konnektor UPC va APC da mavjud bo‘lib, u har xil qaytarilish{2}}yo‘qotish ehtiyojlariga - mos keladi, shuning uchun u sinov, lazer va PM ilovalarida saqlanib qoladi.

Qaerda FC kam bo'ladi.U SC yoki LC ga qaraganda sekinroq ulanadi va uziladi, u LC dan jismonan kattaroq va shuning uchun yuqori{0}}zichlikdagi panellar uchun yomon mos keladi va u juftlash paytida ko'proq ehtiyot bo'lishni talab qiladi: kalit bir qatorga turishi kerak va ferrul hech qachon o'z yordamchisiga nisbatan majburlanmasligi yoki aylantirilmasligi kerak.

Qachon FC dan foydalanmaslik kerak

Port zichligi yoki yamoq tezligi ustuvor bo'lsa (LC uchun erishish), standart FTTH yoki kirish tarmog'ini o'rnatishda (SC/APC odatda norma hisoblanadi) yoki havoladagi hech narsa FC ning tishli barqarorligini talab qilmasa, FC ni o'tkazib yuboring. Zich panelda "xavfsiz bo'lish uchun" FC ni tanlash odatda faqat narxni oshiradi va o'rnatishni sekinlashtiradi.

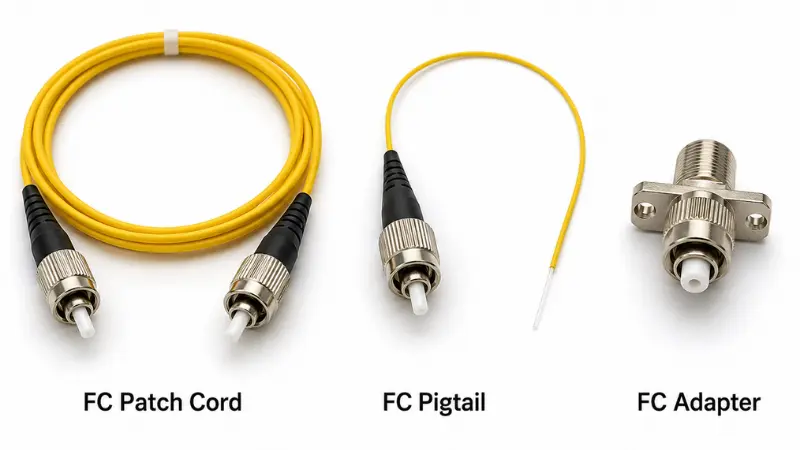

FC Patch Cord va FC Pigtail va FC Adapter

Ushbu uchta FC mahsuloti turli muammolarni hal qiladi va ularni aralashtirish keng tarqalgan buyurtma xatosidir:

• FC patch shnurlariikkala uchida tugatiladi va ikkita portni to'g'ridan-to'g'ri ulang -, masalan, yamoq paneliga asbob. Ko'ylaklar odatda 2,0 mm yoki 3,0 mm.
• FC pigtaillarbir uchida ulagich, ikkinchi tomonida esa yalang'och tola bo'lsin, ular simi yoki patnisga biriktirish uchun-mo'ljallangan. Ular odatda 0,9 mm qalin{3}}buferlangan tolalardan foydalanadilar.
• FC adapterlari(ulagichlar) ikkita FC konnektorini tekislash ushlagichi orqali birlashtiradigan urg'ochi to'siq; ular panellarga, qutilarga va korpuslarga o'rnatiladi.

To'g'ri FC Fiber ulagichini qanday tanlash mumkin?

FC ulagichi, yamoq simi, pigtail yoki adapterga buyurtma berishdan oldin ushbu besh narsani tasdiqlang.

1. UPC yoki APC

Kam qoʻshish yoʻqotilishi yetarli boʻlgan umumiy-rejimli havolalar uchun FC/UPC’dan foydalaning. Orqa aks ettirish muhim boʻlgan hollarda FC/APC dan foydalaning - lazer, analog/CATV, PON va aniq oʻlchov. Hech qachon APCni UPC yoki kompyuter bilan aralashtirmang.

2. Elyaf turi

Havola mavjudligini tasdiqlangyagona-rejim yoki multimod. Yagona{1}}rejim FC telekommunikatsiya, sinov va uzoq-masofali optikada norma hisoblanadi; multimode FC mavjud, ammo yangi ishlarda kamroq tarqalgan.

3. Kabel diametri

Yuklagich va ulagichni kabelga moslang: marshrut va chidamlilikka qarab, ko'pchilik cho'chqalar uchun 0,9 mm tor{1}}buferlangan tolalar va yamoq simlari uchun 2,0 mm yoki 3,0 mm kurtkalar.

4. Adapter va kalitning mosligi

Adapter jilo va kalitga mos kelishi kerak. FC adapterlari tor kalitda (ko'pincha NK / 2,0 mm bilan belgilanadi) va keng kalitda (WK / 2,14 mm) mavjud bo'lib, bugungi kunda tor kalit keng tarqalgan. FC/APC uchun kalitlarni tekislash juda muhim, chunki burchak pozitsiyasi unumdorlikni o'rnatadi - nomuvofiq kalit to'g'ri joylashishni oldini oladi yoki yo'qotishlarni ko'taradi.

5. Ishlash talablari

Ulagich nomi bilan to'xtamang. Havolaning ishlashini hal qiladigan raqamlarni tasdiqlang:

• Qo'shish yo'qolishi (IL)- yorug'lik juftlashgan juftlikdan o'tib yo'qolgan; pastroq bo'lsa yaxshi. Oddiy va maksimal qiymatlarni so'rang.
• Qaytish yo'qotilishi (RL)- yorug'lik manba tomonga qaytarildi; yuqori dB yaxshiroq va bu APC tanlashning asosiy sababidir.
• Operatsion to'lqin uzunligi- yig'ilish sizning oynangiz uchun baholanganligini tasdiqlang (masalan, bitta rejimda 1310/1550 nm-).
• Ko'ylagi, chidamliligi va atrof-muhit- kurtka reytingi (masalan, LSZH), vilka-siklning chidamliligi va har qanday tashqi yoki sanoat talablari.

B2B buyurtmalari uchun yetkazib beruvchi sinov hisobotlari, maxsus uzunliklar, etiketkalar va qadoqlashlarni taqdim etishi mumkinligini tasdiqlashga arziydi.

Qochish kerak bo'lgan umumiy xatolar?

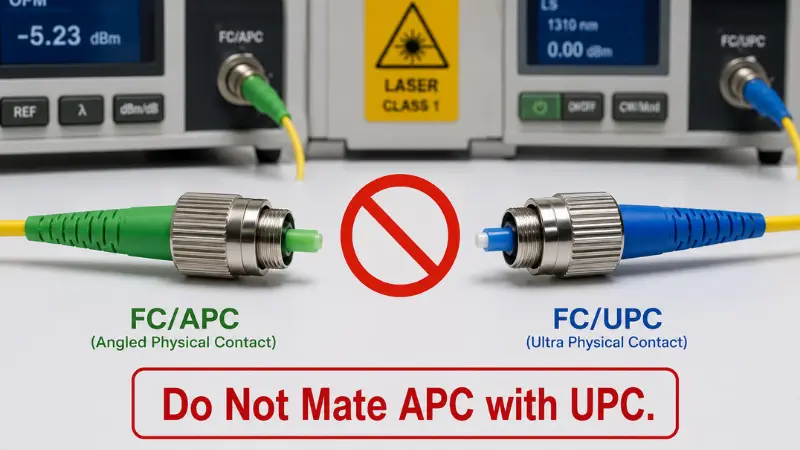

• APC va UPCni aralashtirish:Yuzning turli geometriyalari{0}, ularni birlashtirish katta yo‘qotishlarga olib keladi va jiloga zarar etkazishi mumkin. Xarid qilishda aksariyat FC xatolar jilo mos kelmasligi, kabel{2}}diametri mos kelmasligi yoki har bir FC adapterini bir-birini almashtirish mumkin deb faraz qilish bilan bog'liq.
• Tozalikka e'tibor bermaslik:Chang, yog 'va tirnalgan narsalar yo'qotishlarni keltirib chiqaradi va sinovning takrorlanishini buzadi. Tekshirish vaoxirgi yuzni tozalanghar bir turmush o'rtog'i oldida, ayniqsa asboblarda.
• LC yoki SC yaxshiroq mos keladigan FC dan foydalanish:Yuqori{0}}zichlikdagi panellar odatda LC talab qiladi; FTTH odatda SC/APC ni xohlaydi. Tishli barqarorlik yoki uskunaning mosligi uchun zaxira FC.
• Ikkala uchidagi portlarni unutish:Ulagich qurilma, adapter, panel yoki asbobga mos kelishi kerak. FC patch shnurlariga buyurtma berishdan oldin havolaning ikkala uchini ham tekshiring - va tashqi ko'rinishi bo'yicha taxmin qilishdan ko'ra port yorlig'ini o'qing.

FC Fiber Connector sotib olish ro'yxati

Buyurtma berishdan oldin quyidagilarni tasdiqlang:

• Ulagich konfiguratsiyasi: FC dan FC ga yoki FC dan LC ga yoki FC dan SC kabi gibrid
• Polsha: UPC yoki APC
• Fiber: bitta-rejim yoki multimod
• Kabel uzunligi
• Kabel diametri: 0,9 mm, 2,0 mm yoki 3,0 mm
• Ko'ylagi materiali va reytingi
• Simpleks yoki duplekstuzilishi
• Adapter turi, kaliti va o'rnatish uslubi
• Qo'shishni yo'qotish va qaytarish yo'qotish maqsadlari
• Sinov hisoboti, yorliqlash va qadoqlash ehtiyojlari

B2B xaridorlari uchun xarid eslatmalari

Loyiha buyurtmalari uchun katalogning standart sozlamalari ko'pincha etarli emas. Kabel uzunligi, ko'ylagi materiali, yuklash rangi, jilo, yorliq formati va qadoqlash qismlarning - miqyosda o'rnatilishi qanchalik silliqligiga ta'sir qiladi va saytdagi eng oldini olish mumkin bo'lgan FC muammolari jilo mos kelmasligi, noto'g'ri kabel diametri yoki ko'rsatilmagan adapter kalitiga olib keladi. Bu tafsilotlarni xarid buyurtmasida qulflang va har bir -sinov uskunasi yoki aks ettiruvchi havolalar boʻyicha har bir toʻplam sinov hisobotini-soʻrang.

Xulosa

FC tolali ulagichi barqaror, takrorlanadigan optik ulanishlar uchun qurilgan tishli ulagich boʻlib, u sinov asboblarida, lazer va sensor tizimlarida hamda FC va SC yangi yuqori-zichlik va kirish tarmoqlarida hukmron boʻlsa ham, mavjud uskunalar FC portlari - atrofida ishlab chiqilgan boʻlsa ham tegishliligini saqlaydi. Port, ishlash maqsadi yoki atrof-muhit uni talab qilganda FC ni tanlang; zichlik uchun LC va FTTH uchun SC/APC ga erishing.

Buyurtma berishdan oldin, aksariyat muammolarni oldini oladigan tezkor tekshiruvlarni bajaring: ikkala uskuna portini, jilo (UPC yoki APC), tola turi, kabel diametri va adapter kalitini tasdiqlang va har qanday oziqlantiruvchi asboblar yoki sezgir havolalar- uchun sinov hisobotini so'rang. Ularni to'g'ridan-to'g'ri olish - qo'shishni yo'qotish, qaytarish yo'qotilishi va qayta ishlash xarajatlarini kamaytiradi.
