Optik tarqatish ramkasi (ODF) va optik tolali patch paneli har ikkala adapterni ham joylashtiradi, kabellarni tartibga soladi va 19 dyuymli tokchalarga o'rnatiladi. Tashqi tomondan, ular bir-birini almashtiradigan ko'rinadi. Ular emas. Ularning har biri tolali ulanishning mutlaqo boshqa bosqichini boshqaradi va noto'g'ri qurilmani topologiyangizning noto'g'ri nuqtasiga o'rnatish odatda uni keyinroq uzib tashlashni anglatadi.
| ODF va patch panel o'rtasidagi farq nima? Fiber Patch Panel va ODF: asosiy farqlar Tolali patch panellar va ODFlar ikkalasi ham optik tolali tarmoqlarning ajralmas qismi bo'lsa-da, ba'zi asosiy farqlar mavjud: Maqsad: Fiber patch panellari asosan optik tolali liniyalarni ulash va boshqarish uchun ishlatiladi. Aksincha, ODFlar nafaqat ulanadi va boshqaradi, balki yadroni, optik kabelning pigtailini va chiziqni sozlashni ham himoya qiladi. Dizayn: Patch panellar odatda ODF larga qaraganda oddiyroq bo'lib, ularda faqat patch panellar va optik tolali adapterlar mavjud. O'z navbatida, ODFlar patch panellarni, optik tolali adapterlarni o'z ichiga oladi va shuningdek, optik tolali uzatgichlar, optik tolali kalitlar, optik tolali attenuatorlar va boshqalar kabi boshqa komponentlarni o'z ichiga olishi mumkin. Foydalanish: ODFlar odatda uzoq{0}}masofaviy aloqa va yirik{1}}tarmoqlarda, patch panellar esa mahalliy tarmoqlar va maʼlumotlar markazlarida koʻproq qoʻllaniladi. Masshtab: ODFlar odatda koʻproq tolali ulanishlarni sigʻdira oladi, bu ularni yirik-tarmoq infratuzilmalari uchun moslashtiradi. Xulosa qilib aytganda, tolali patch panellar ham, ODF ham tolali ulanishlarni tashkil qilish va boshqarish uchun xizmat qiladi, ammo ularning dizayni, ishlatilishi va qo'llanilishi stsenariylari farqlanadi. Ushbu qurilmalarni tanlashda uning maqsadi, tarmoq miqyosi va maxsus tarmoq talablarini hisobga oling. |
Optik tarqatish ramkasi (ODF) aynan nima?

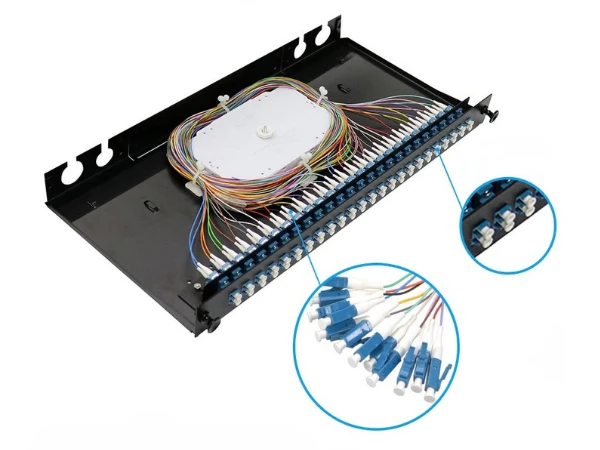

ODF - bu tashqi zavod (OSP) optik tolali kabellar ob'ektga kiradigan va ichki tarqatish uchun tashkil etilgan joy. Ko‘chadan 288-tolali zirhli magistral kabel kelganda, u to‘g‘ridan-to‘g‘ri kalitga ulanmaydi. U ODFga kiradi, u erda texniklar tashqi ko'ylagini yechib, alohida tolali iplarni ajratib, har birini bir-biriga bog'lab qo'yadi.optik tolali pigtailichki tarqatish kabellariga oʻzaro-ulanish uchun ulangan soʻnggi nuqtani (odatda SC, LC yoki FC) taʼminlaydi. Ko'pgina FTTH o'rnatishlarda ODFda PLC splitter modullari ham mavjud bo'lib, ular bitta oziqlantiruvchi tolani bir nechta abonent shoxlariga ajratadi, bu filiallar ramkadan chiqib ketishidan oldin.
Bu ulash ishlarining barchasi himoyalangan muhitga muhtoj. ODF korpuslari nozik biriktiruvchi birikmalarni chang, namlik, tebranish va tasodifiy aloqadan himoya qiladi, shu bilan birga-tashqariga qo'yiladigan tagliklar qo'shni tolalarni bezovta qilmasdan OTDR sinovi uchun har bir ulanish nuqtasidan foydalanish mumkin bo'ladi. Kabelni boshqarish bo'yicha o'rnatilgan yo'riqnomalar har bir torda minimal egilish radiusini ta'minlaydi, bu yuzlab tolalar bitta ramkaga ega bo'lganda ko'pchilik tushunadiganidan ham muhimroqdir. Qavatli ODF-modulli patnis konfiguratsiyasi orqali 576, 864 yoki 1000 dan ortiq ulanishlarni sig'dira oladi-shuning uchun siz ularni operatorning markaziy ofislarida va o'nlab magistral kabellar birlashgan kampus kirish inshootlarida topishingiz mumkin.
ODF va IDF nima?
ODF (Optik Distribution Frame) - telekommunikatsiya va ma'lumotlar markazi muhitida optik tolali kabellarni tugatish, ulash va himoya qilish uchun ishlatiladigan optik tolali boshqaruv qurilmasi. IDF (Intermediate Distribution Frame) - bu asosiy tarqatish ramkasidan (MDF) bino ichidagi alohida qavatlar yoki zonalarga ulanishni kengaytiruvchi ikkilamchi tarmoq tarqatish nuqtasi. ODF optik tolali signallarni boshqaradi, IDF esa oxirgi foydalanuvchilarga tarmoq ulanishlarini tarqatadi.
Optik tolali patch paneli nima qiladi?
Optik tolali patch paneli old panelda-bir qator adapterlarni (LC dupleks, SC simpleks, MTP/MPO) taqdim etuvchi rafga o'rnatilgan korpusdir. Plastinaning orqasida, har bir adapterning orqa tomoniga-oldindan tugatilgan magistral kabellar yoki cho'chqali tarqatuvchi tolalar ulanadi. 3 metrli texnik xodimoptik tolali patch kabeliold tomonga ulanadi va kontaktlarning zanglashiga olib, faol uskuna-kommutator, server, media konvertorga o‘tadi.
Hech qanday termoyadroviy biriktirgich, biriktiruvchi tovoqlar yo'q. Yangi serverni onlayn qilish uchun yamoq simini ulang, o'chirish uchun uni ajratib oling. Ko'chirish, qo'shish va o'zgartirishlar (MAC) soniyalarda sodir bo'ladi. Yuqori zichlikdagi zamonaviy panellar 24 ta LC dupleks portini (48 ta tola) bitta raf qurilmasiga jamlaydi, MTP kassetali konstruksiyalari esa uni har bir birlik uchun 96 yoki 144 ta tolaga yetkazadi. Har bir rack birligi ko'chmas mulk narxini ifodalovchi ma'lumot markazlarida, bu zichlik ko'p xarid qilish qarorlarini boshqaradi.
ODF va Patch Panel o'rtasidagi asosiy farqlar
ODF - bu o'simlikning xom tashqi kabellari o'n yil davomida tegmasdan qolishi mumkin bo'lgan termoyadroviy biriktiruvchi-bo'g'inlar orqali doimiy ravishda uzilib qoladigan joy. Yamoq paneli butunlay ulagichga-asoslanadi: har bir ulanish tarmoq talabiga ko'ra, qo'lda amalga oshirilishi va uzilishi uchun mo'ljallangan. O'rtasidagi farqlartolali pigtaillar va yamoq kordonlarikomponent darajasida bir xil doimiy{0}}moslashuvchan bo'linish-bo'linishini aks ettiring.
Joylashuvi, qurilishi va quvvati hammasi bitta faktdan kelib chiqadi. ODFlar kabel kirish moslamalarida, asosiy tarqatish romlarida oʻtiradi va ogʻir{3}}oʻlchovli poʻlat korpuslar, oʻrnatilgan kuchlanishni bartaraf etish va keng marshrut maydoni bilan qurilgan-meni kutib olish uchun{2}}meni kutib oladi, chunki ular tashqi zirhli magistrallarga ishlov beradi. Patch-panellar kalitlar va marshrutizatorlar yonidagi jihoz tokchalarida joylashgan, zajigalka va surma{6}}oʻrnatilgan, chunki ularning vazifasi boshqariladigan ichki muhitda toza patch-shnurni boshqarishdir. ODF oʻrnatilishi minglab tolali iplarni bir nechta freymlar boʻylab boshqarishi mumkin boʻlsa-da, yamoq paneli vertikal joyni isrof qilmasdan toʻliq jihoz kabinasiga xizmat koʻrsatish uchun yetarlicha mahkam oʻralgan holda, port-har bir{9}}rak{10}}birlik zichligi-kamroq jami tolalarni optimallashtiradi.
Har biri haqiqiy joylashtirishga mos keladigan joy
Odatiy FTTH yoki FTTP tarmog'ida tashuvchi{0}}sinf ODF markaziy ofis yoki dala kabinetida o'tiradi. U magistraldan oziqlantiruvchi kabellarni oladi, ularni tarqatish tolalariga va ko'pincha uylarga birlashtiradiPLC optik tolali ajratgichlaryuqori oqimdagi bitta tolani 16 yoki 32 ta abonent shoxlariga ajratadi. U yerdan tarqatish kabellari ko'cha{3}}darajadagi terminallar va abonent binolariga chiqadi.
Ma'lumotlar markazlari aksincha ishlaydi. Kampus magistralidagi magistral tolalar asosiy tolali kirish xonasidagi ODFda tugaydi, lekin kundan-kunga{2}}qator satr darajasida amalga oshiriladi, bu yerda yuqori-zichlikdagi patch panellar ma’murlarga ish yuki o‘zgarganda ulangan va uzib qo‘yadigan port ulanishlarini beradi. Filial yoki bitta qavat-bilim{5}}biznesni yanada soddalashtiradi: agar xizmat ko'rsatuvchi provayder-to'xtatilgan tolani yetkazib bersa, devorga o'rnatilgan ixcham yamoq paneli-to'liq saytni hech qanday qo'shilishsiz boshqaradi.

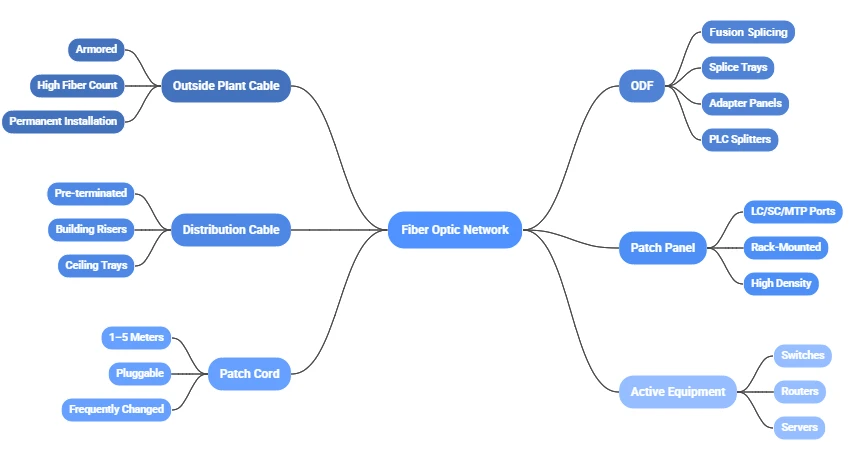

Ko'pgina{0}}yaxshi ishlab chiqilgan tarmoqlar ikkalasini ham tandemda ishlatadi. ODF magistral kabelni tugatish va uzoq-muddatli-ulanishlarni boshqaradi; yamoq paneli uskuna portlariga so'nggi{4}}metrning moslashuvchan ulanishini ta'minlaydi. Ushbu qatlamli yondashuv sezgir biriktiruvchi muhitni kundalik yamoqlardan ajratib turadi va tolaning tasodifiy shikastlanish xavfini kamaytiradi. Bu, shuningdek, tarmoqni kengaytirish-yangi kalit, yangi serverlar qatori kelganda{8}}oʻzgarishi kerak boʻlgan yagona uskuna ODF ichida emas, balki yamoq paneli darajasida boʻlishini anglatadi.
Nima uchun ulagich sifati butun tizimni shakllantiradi
ODF va yamoq paneli muhokamalarni rejalashtirishda katta e'tiborni tortadi, lekin ulagichlar haqiqiy optik ishlarni bajaradi. Adapter portlari, pigtail uchlari, patch-shnurning birlashtiruvchi yuzalari-ularning barchasi kiritishni yo'qotadi va bu yo'qotishlar to'planadi. Zich FTTH bo'linishiga xizmat qiluvchi 144 tolali ODFda har bir ulagich uchun 0,1 dB farq yuzlab juft juftliklar orasida tezda to'planadi.
Yaxshi ulagich va yomon ulagich o'rtasidagi ishlash bo'shlig'ining katta qismi ferrulda yashaydi. Aniq-jilolangan tsirkonli keramika tola yadrolarini sub-mikron bardoshliklari doirasida hizalab turadi; yomon tugallangan so'nggi yuzlar yuqori{3}}tezlikdagi signallarni-ayniqsa, 100G-va-kogerent havolalardan yuqori bo'lgan, bunda dB ning har o'ndan bir qismi hisobga olinadigan yuqori{3}}tezlik signallarini pasaytiradigan qaytarilish yo'qotish ko'tarilishini hosil qiladi. ODF ichida ulagichning sifati yamoq panelidagidan ham muhimroqdir, chunki termoyadroviy{9}}birlashtirilgan va adapterga o‘rnatilgan pigtail kabel zavodi butun umri davomida qolishi uchun mo‘ljallangan. Yomonoptik tolali ulagichBirlashtiruvchi laganda ichiga ko'milgan - bu seshanba kuni tushdan keyin almashtiriladigan narsa emas.
Forma omili zichlikda ham o'ynaydi.LC konnektorlari 1,25 mm ferrul bilanSC ning 2,5 mm format faktoriga nisbatan har bir raf birligi uchun portlar sonini taxminan ikki baravar oshiradi, shuning uchun LC zamonaviy ma'lumotlar markazining patch panellarida ustunlik qiladi va ODF adapter bo'limlarida tobora ko'proq namoyon bo'lmoqda. SC va FC hanuzgacha eski telekom zavodlarida o'z o'rnini egallaydi, bu erda orqaga qarab muvofiqlik zichlik o'sishidan ustun turadi.
To'g'ri uskunani tarmoq miqyosiga moslashtirish
12-fiber filiali havolasi va 1500{4}}tolali aloqa operatorining apparat nuqtai nazaridan deyarli hech qanday o‘xshashligi yo‘q va ortiqcha belgilab qo‘yish pulni ishonchli tarzda behuda sarflaydi, xuddi noto‘g‘ri belgilab qo‘yish uzilishlarga olib keladi.
Engilroq uchida-48 toladan kam-devorga{3}}o'rnatiladigan yoki 1U stendli-o'rnatish patch paneli o'z-o'zidan ishni bajaradi. Masalan, GPON ONT ga ulanayotgan SOHO ofisiga binoga kirish joyi yaqinida faqat 4- yoki 8-portli tolali tugatish paneli kerak bo‘lishi mumkin. Kabellar oldindan tugatilgan holda keladi, shuning uchun ulash uchun hech narsa yo'q va ODF darajasidagi infratuzilmaga sarmoya kiritish uchun hech qanday sabab yo'q.
Tolalar soni 48 -dan- 288 gacha boʻlgan diapazonga oʻtsa, bitta yamoq paneli uni kesib tashlamaydi. Ushbu miqyosdagi ko'p qavatli korporativ kampus yoki mintaqaviy ISP tugunlari asosiy kirish ob'ektidagi maxsus ODFni har bir IDF shkafidagi taglikka o'rnatiladigan patch panellar bilan ulashdan foyda oladi. ODF magistral ulanishlar uchun toza o'zaro bog'liq qatlamni ta'minlaydi, quyi oqim panellari esa mahalliy IT xodimlariga ulanish tepsisini ochmasdan ulanishlarni qayta yo'naltirish imkonini beradi. O'ngni tanlashoptik tolali ulagichlar turlarihar bir sathda-uzoq{1}}ajratish uchun APC jilosi, qisqa{2}}erish ma'lumotlari havolalari uchun UPC-qatlamlar orasidagi kaskadni aks ettirish muammolarini oldini oladi. Bu, shuningdek, yorliqlash va hujjatlar to'lashni boshlaydigan miqyosdir; ODF qo'shilish pozitsiyalarini quyi oqim patch panel portlari bilan bog'laydigan aniq port xaritasi bo'lmasa, bitta ishlamay qolgan havoladagi muammolarni bartaraf etish butun kun davomida ovqatlanishi mumkin.
Bir necha yuz toladan tashqari, ODF doimiy qurilish infratuzilmasiga aylanadi. Bu miqyosdagi yuqori miqyosdagi maʼlumotlar markazlari va telekom markaziy ofislari qoʻshni ulanishlarni buzmasdan issiq-yoʻlaklarga texnik xizmat koʻrsatishga imkon beruvchi-stackable birlashma tagliklari, integratsiyalangan marshrutlash kanallari va old-kirish adapter panellari boʻlgan modulli qavatli tizimlarga muhtoj. Bu yerda o‘rnatilgan texnik vositalar 15-20 yil xizmat qilishi kutilmoqda. Yuqori-bahobitta rejimli cho'chqalarva ODF darajasidagi zavod sinovidan o'tgan adapterlar-birin-ketin qimmatroq turadi, lekin ular vaqt o'tishi bilan arzon komponentlar yaratadigan doimiy muammolarni bartaraf etish bo'yicha qo'ng'iroqlarni yo'q qiladi.
Kabelni boshqarish: Uskunaning ishlash muddatini uzaytiradigan e'tibordan chetda qolgan omil
ODF yoki yamoq paneli orqali tolaning qanday o'tishi apparatning o'zi kabi ishlashga ta'sir qiladi. Bükme radiusining buzilishi, chigallangan patch shnurlari va tor bo'sh joy - bularning barchasi OTDR izlarida namoyon bo'ladigan, ammo kamdan-kam hollarda to'g'ri sabab bilan ayblanuvchi yo'qotishlarni keltirib chiqaradi.
Singlemode tolasi (standart G.652) 15 mm atrofida minimal egilish radiusiga ega va uni buzish makrobend yo'qotilishiga olib keladi, bu esa havola byudjetini jimgina sarflaydi. ODF ichidagi eng yuqori xavf zonalari bu tolalar biriktiruvchi lagandalardan adapter panellariga oʻtadigan choʻchqalar chiqish joylari va ortiqcha tolalar oʻralgan boʻsh joy. Quduqdagi egilgan marshrutlash kanallari va mandrel uslubidagi -g‘altak ushlagichlari-texnolog texnik xizmat ko‘rsatish uchun patnisni tashqariga chiqarib, uni yana ichkariga itarsa ham,-har bir ipni minimal radiusdan yuqori ushlab turadi.
Yamoq panelida muammo ichki burmalardan tashqi shnurni boshqarishga o'tadi. Band maʼlumotlar markazidagi 48-portli LC paneli old yuzidan kaskadli oʻnlab shnurlarni toʻplaydi va gorizontal va vertikal kabel boshqaruvchilari boʻlmasa, bu shnurlar chalkashib ketadi, ulagich korpuslariga tortiladi va oʻzgarmas lateral kuch bilan ferrul prujinasini yuklaydi. Mexanik bosim yuzning eskirishini- tezlashtiradi va joylashtirishning yo'qolishini asta-sekin oshiradi - bu muammoni Velcro bog'lash, to'g'ri xizmat ko'rsatish halqalari va izchil etiketkalash, agar birinchi kundan boshlab intizom mavjud bo'lsa, butunlay oldini oladi.
ODF tartibi, shuningdek, ulagichlarning quyi oqimda qanchalik tez-tez bezovtalanishiga ham ta'sir qiladi. Magistral tolalar etarli xizmat ko'rsatish bo'shligi va toza marshrut yo'llariga ega bo'lsa, OTDR sinovlari va texnik qo'shimchalar hech qanday tolani tortmasdan yoki tortmasdan amalga oshiriladi. Ulagich har safar kuchlanishga tushganda, elektr tarmog'idan uzilganda va qayta-o'rnatilganda, uning oxirgi yuzi ifloslanish va mikro-chizishlarni oladi. Boshidan-kam kuch ishlatish uchun loyihalash, kamroq texnik teginishlarni anglatadi-va kamroq texnik teginishlar ulagichning ishlash muddatini uzaytiradi.
Hammasini birlashtirish
ODF yoki yamoq paneli koʻpchilik tarmoqlar uchun qaror emas-bu qaysi qurilma qayerga ketishida. ODF magistral kabellarni tugatadi va uzoq{2}}muddatli o'zaro{3}}ulanishlarni ta'minlaydi. Yamoq paneli texnik xodimlarga uskunaga yaqin moslashuvchan yamoq qatlamini beradi. Ushbu topologiyani to'g'ri qabul qilish birinchi qadamdir.
Ikkinchi bosqich - bu atrofdagi hamma narsa: har bir qatlamga mos keladigan ferrul sifati va jilo darajasi, taxmin qilish o'rniga haqiqiy tolalar soniga asoslangan korpus o'lchamlari va ulagichlarni keraksiz mexanik kuchlanishdan himoya qiluvchi kabel yo'nalishi. Bularning hech biri jozibali ish emas, lekin bu 15 yil davomida toza ishlaydigan tola zavodi va har chorakda xizmat ko'rsatish chaqiruvi ishlab chiqaradigan zavod o'rtasidagi farq.
