Ma'lumotlar markazi matolari zichroq va tezroq bo'lib boraveradi. Shkaflar toʻlib, havolalar 10G dan 40G, 100G ga va 400G ga oʻtishi bilan alohida nuqtadan -nuqtaga dupleks oʻtish moslamalari - toʻlgʻazish yoʻllarini miqyoslashdan toʻxtaydi, yorliq buziladi va har bir harakat yoki qoʻshish iplar orqali ovga aylanadi. Bu muammoni hal qilish uchun MPO/MTP kassetasi yaratilgan.

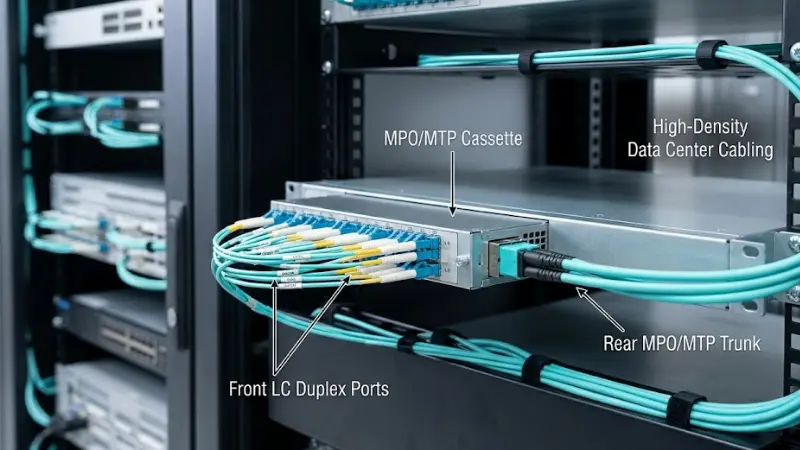

MPO/MTP kassetasi yuqori{0}}tolali-sonli massiv magistralini oladi va uni kalitlaringiz va serverlaringiz ulanadigan tanish LC yoki SC portlariga ajratadi. Yaxshi bajarilgan boʻlsa, u sizga tez oʻrnatish, texnik xizmat koʻrsatishni oldindan aytib boʻladigan va koʻchirishga tayyor boʻlgan yuqori zichlikdagi yamoqlarni taqdim etadi. Ushbu qo'llanmada ushbu modullar nima ekanligini, siz ko'radigan turlari va konfiguratsiyalari, qutblanish qanday ishlashi, ular qayerga mos kelishi va noto'g'ri qismga buyurtma bermasdan qanday qilib tanlash kerakligini tushuntiradi. Agar siz hali ham massiv konnektorlarini dupleksga qarshi tortishayotgan bo'lsangiz, bizning umumiy ko'rinishimizYuqori zichlikdagi dizaynlarda LC va MTP/MPO-foydali hamrohdir.

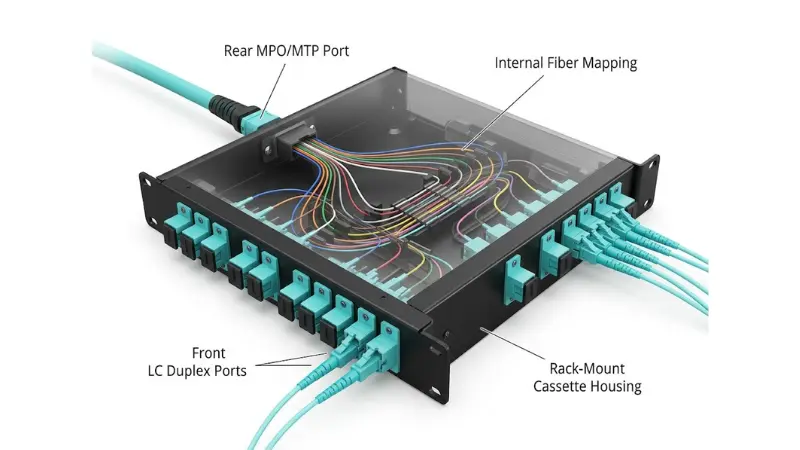

MPO/MTP kassetasi nima?
MPO/MTP kassetasi bu -oldindan tugatilgan, rafga-o‘rnatiladigan tolali moduldir. Orqada bir yoki bir nechta MPO/MTP massiv adapterlari - magistral interfeysi - va old tomonida yamoqlash uchun bir qator LC (odatda dupleks) yoki SC adapterlari mavjud. Korpus ichida qisqa lenta yoki furkatsiya massivdagi har bir tolaning joylashuvini ma'lum bir old{6}}yon portga ko'rsatadi.
Bu ichki xaritalashning butun nuqtasi: u zavodda o'rnatiladi va jo'natishdan oldin sinovdan o'tkaziladi, shuning uchun orqa qator pozitsiyalari va oldingi portlar o'rtasidagi munosabatlarni oldindan aytish mumkin. Bu bashoratlilik, shuningdek, qutblilikni (quyida yoritilgan) saytda o'rnatishdan ko'ra tizim sifatida rejalashtirish kerak. Odatiy tartibda orqa MPO/MTP porti yuqori{2}}tolali-sonli magistral magistralga tushadi va oldingi LC yoki SC portlari uskunaga yamoq uchun toza, standart interfeys beradi.

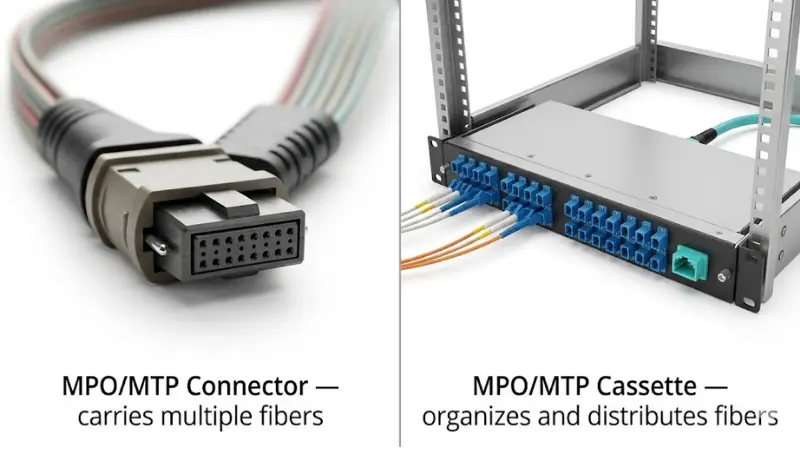

MPO/MTP ulagichi MPO/MTP kassetasiga qarshi
Bu ikki atama bemalol ishlatiladi, lekin ular bir xil narsa emas.
AnMPO ulagichi(Multi{0}}fiber Push-On) - bu ulagichning o'zi: bir nechta tolalarni aniq MT ferrulida ushlab turadigan, erkak (qadamlangan) yoki urg'ochi (ochilmagan) interfeysni belgilaydigan yo'naltiruvchi pinli bitta korpus. MTP — US Conec kompaniyasining MPO konnektorining roʻyxatdan oʻtgan,-tolerantligi yuqori versiyasi; ga ko'raUS Conec tez-tez so'raladigan savollar, MTP brendi yaxshilangan optik va mexanik ishlash uchun ishlab chiqilgan va shu bilan birga standartlarga-mos keluvchi MPO. Ikkalasi ham bir xil o'zaro moslik standartlari - IEC 61754-7 va TIA-604-5 (FOCIS 5) bilan belgilanadi.Fluke Networks xulosa qiladi- shuning uchun barcha MTP konnektorlari MPO ulagichlaridir, lekin har bir MPO MTP emas.
Kasseta - bu ulagich va ichki tolali yo'nalish va oldingi adapter portlarini o'z ichiga olgan modul. Oddiy qilib aytganda: ulagich tolalarni olib yuradi, kasseta esa ularni panel yoki korpus ichida tartibga soladi va tarqatadi.

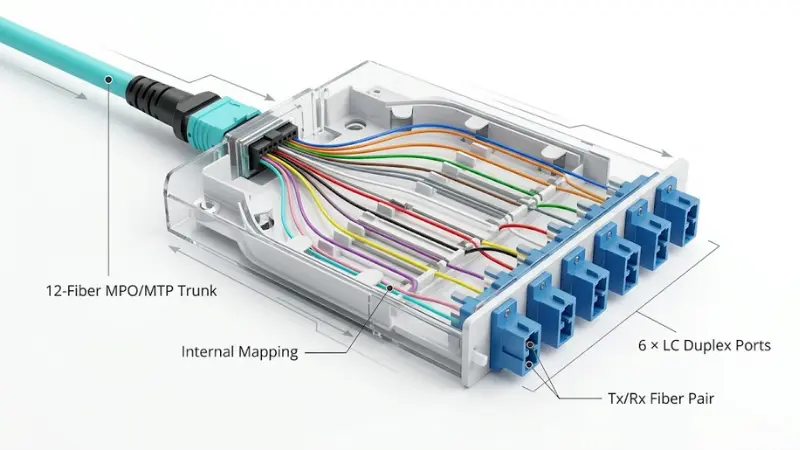

MPO/MTP kassetasi qanday ishlaydi? 12-tolali misol?
Umumiy kassetaning ikki tomoni bor: orqa tarafdagi MPO/MTP portiMPO/MTP magistral kabeli, va patch kabellari uchun old tomonda LC yoki SC portlari.
Orqa tomonda joylashgan 12-tolali MPO magistralini oling. Har bir oldingi LC porti dupleksdir - ikkita tola, bitta uzatuvchi va bitta qabul qiluvchi. Shunday qilib, o'n ikkita tolalar oltita LC dupleks portiga (o'n ikkita simpleks pozitsiyasi) mos keladi. Keyinchalik texnik kalitlarga, serverlarga yoki boshqa panelga kirish uchun standart LC dupleks o'tish moslamalaridan foydalanadi. Magistral bir qator magistral sifatida ixcham bo'lib qoladi, old qismi esa moslashuvchan va yamoqqa oson bo'lib qoladi. Agar dupleks kontseptsiyasi yangi bo'lsa, orasidagi farqni ko'ringikki tomonlama va oddiyulanishlar.
MPO/MTP kasetlarining umumiy turlari
"Kasseta" bitta qism emas, balki toifadir. Bittasini belgilashdan oldin, ushbu o'qlarning har birida qayerda o'tirganingizni aniqlang:
- Old interfeys:MPO/MTP-to-LC (maʼlumotlar markazlarida eng keng tarqalgan) yoki baʼzi korporativ, telekommunikatsiya va eski muhitlar uchun MPO/MTP-to-SC.
- Tolalar soni:8{7}}tolali, 12-tolali va 24-tolali standart boʻlib, 400G/800G parallel optika. 8- uchun 16-tolali tolali kassetalar tabiiy ravishda toʻrt qatorli parallel uzatgichlar bilan mos keladi, 12-tolali esa oltita LC dupleksni ajratish uchun moʻljallangan. Odatda 8-tolali qurilish ishlatiladi8-tolali MTP-to-LC yig‘malarimagistral tomonida.
- Elyaf rejimi:qisqa maʼlumotlar markaziga yetib borish uchun multimode (OM3, OM4, OM5) yoki uzoqroq yugurish va yuqori tezlikda-yoʻl xaritalari uchun -bir rejim (OS2). Kasseta, magistral va yamoq simlari bir xil rejimda bo'lishi kerak.
- Polarit turi:A, B, C turi yoki yangi universal turlardan biri - bu kanalning qolgan qismiga mos kelishi kerak.
- Kiritish-yo'qotish darajasi:standartga nisbatan past{0}}yo'qotish (ba'zan "elita" deb ataladi) komponentlar, bu havola byudjeti cheklanganida eng muhimi.

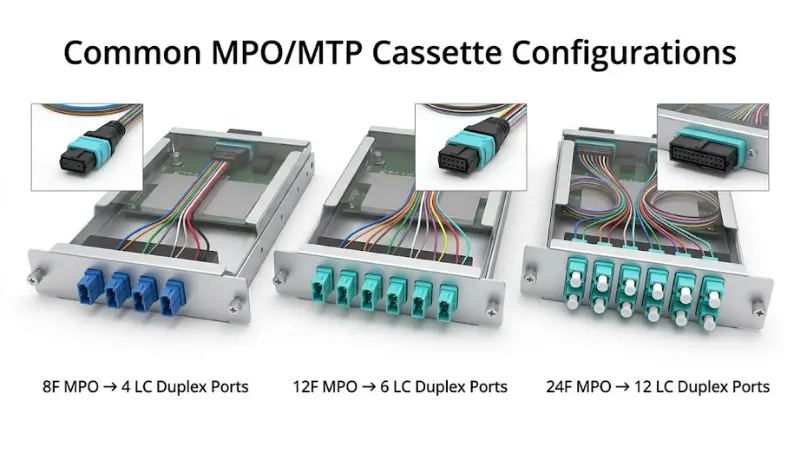

Odatda MPO/MTP kaset konfiguratsiyasi
Aksariyat haqiqiy{0}}kassetalar bir nechta standart parchalarga to'g'ri keladi. Oldindan qabul qiluvchi va portlar soniga mos kelsa, o'rnatishda kutilmagan hodisalar oldini oladi.
| Orqa (magistral tomoni) | Ichki xaritalash | Old (uskunalar tomoni) | Oddiy foydalanish |
|---|---|---|---|
| 1 × 12-tolali MPO | 12 ta tola → 6 dupleks | 6 × LC dupleks | 12-tolali magistral orqali 10G LC uskunasi |
| 2 × 12 tolali MPO | 24 ta tolalar → 12 dupleks | 12 × LC dupleks | Yagona 1U modulda yuqori zichlik |
| 1 × 24 tolali MPO | 24 ta tolalar → 12 dupleks | 12 × LC dupleks | Kamroq magistral, zichroq orqa miya |
| 1 × 8 tolali MPO | 8 ta tola → 4 dupleks | 4 × LC dupleks | 8-tolali parallel optikani ajratish (masalan, SR4 tipidagi havolalar) |
Beton multimodli qurilish uchun a12 tolali OM4 MTP kassetasiyuqoridagi birinchi konfiguratsiya uchun umumiy boshlanish nuqtasidir.

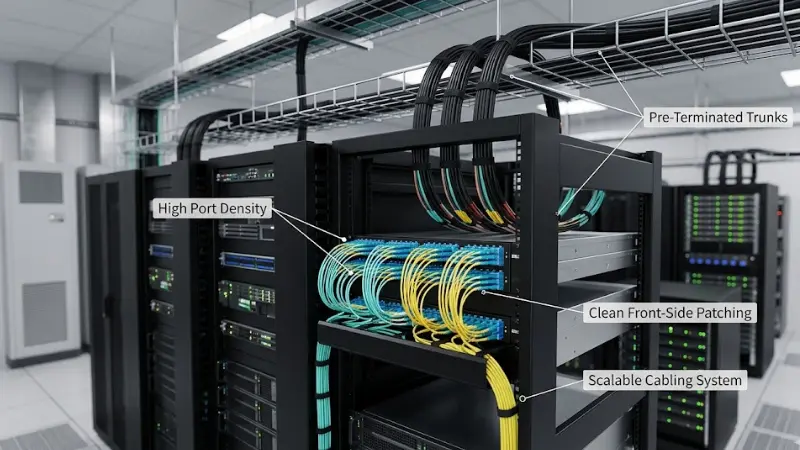

Nima uchun ma'lumotlar markazlari MPO/MTP kasetlaridan foydalanadi?
Kamroq raf maydonida yuqori port zichligi
Bitta 24{3}}tolali massiv alohida dupleks shnurlar to‘plami o‘rnini bosadi va 1U kasseta undan o‘n ikkita LC dupleks portini taqdim etishi mumkin. Siz asosiy yoʻl boʻylab{4}}koʻp tolali magistrallarni yugurasiz va ularni uskunaga yaqin joyda ajratasiz, bu esa kam boʻlgan shkaflar, tovoqlar va kanallarda joy boʻshatadi.
Tezroq, oldindan taxmin qilinadigan joylashtirish
Kassetalar zavodda{0}}toʻxtatilgan, zavodda sinovdan oʻtgan-trujkalar bilan birlashadi, shuning uchun ulagich ishlarining aksariyati yetkazib berishdan oldin bajariladi. Saytda ish "magistralni qo'ndirish, kassetani o'rnatish, old qismini yamoqlash" - maydonni birlashtirish yoki tugatishdan ancha kamroq bo'ladi, bu esa qat'iy loyiha jadvallarini real qiladi.
Oddiyroq harakatlar, qo'shimchalar va o'zgarishlar
Old patch tomoni magistraldan ajratilganligi sababli texniklar magistral infratuzilmani buzmasdan-portlarni qayta tiklashlari mumkin. Raflar va bog'lamlarni muntazam ravishda qayta tashkil etadigan ob'ekt uchun bu ajratish o'zgarish vaqtida bog'liq bo'lmagan ulanishni uzib qo'yish xavfini kamaytiradi.
40G, 100G va undan keyingi tarmoqlarga tuzilgan migratsiya yoʻli
Massivga{0}}asoslangan kabellar parallel optikani asoslaydi, shuning uchun kassetali tizim tezlik oshgani sayin zavodni modulli ushlab turadi. Ya'ni, bu avtomatik emas: ma'lum bir kassetaning kelajakdagi havolani qo'llab-quvvatlashi tolaning turiga, qutbliligiga, tolalar soniga va yo'qotish byudjetiga bog'liq. Yaxshi rejalashtirilgan tizim-bo‘sh joy beradi; quyida ko'rsatilgan-ko'rsatilmagan.

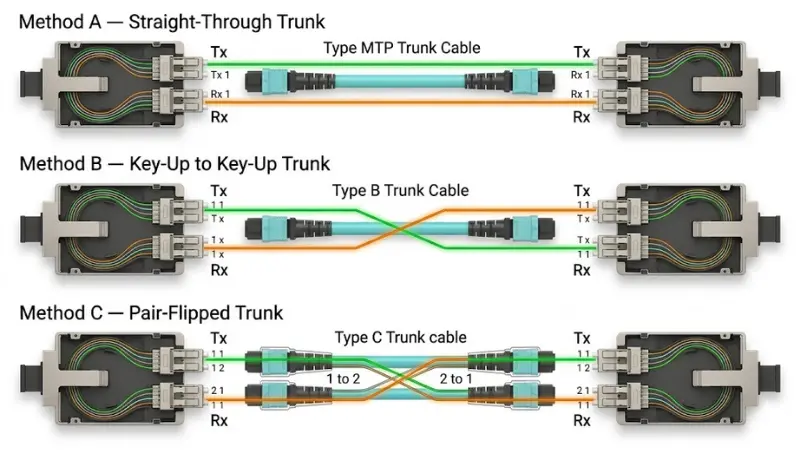

MPO/MTP kassetali polaritesi: A, B va C usullari
Qutblilik toza koʻrinadigan oʻrnatishni oʻlik havolaga-aylantirishi mumkin boʻlgan yagona omil boʻlib, u bir satrdan koʻproq-ogohlantirishga loyiqdir.
Polarlik shunchaki har bir uzatuvchi tola (Tx) eng oxiridagi qabul qiluvchi tolaga (Rx) etib borishi kerakligini anglatadi. Oddiy dupleks LC havolasida krossover dupleks patch shnuri ichida sodir bo'ladi. Massiv tizimida krossover magistralda, kassetada yoki patch-shnurda - sodir bo'lishi mumkin, shuning uchun uni butun kanal bo'ylab bitta dizayn sifatida boshqarish kerak. TIA-568 standarti A, B va C tipidagi kabellar atrofida qurilgan uchta usulni belgilaydi va 2022 yilgi versiya (TIA-568.3-E) massiv ilovalarini soddalashtirish uchun ikkita "universal" usulni (U1 va U2) qo'shdi.Fluke Networks tushuntiradi.
- A usulitoʻgʻridan-toʻgʻri{0}}oʻtkazgichli (kalit{1}}toʻgʻri-pastga) magistraldan foydalanadi, krossover yamoq kordonlarida - tutiladi, shuning uchun unga bir uchida bitta patch shnur, ikkinchi uchida esa boshqa turdagi sim kerak. Bu aralash{5}}shnur talabi buyurtma xatolarining tez-tez manbasidir.
- B usulimagistralga-yuqoriga qadar{1}}kalit va bitta yamoq simidan foydalanadi. Uning soddaligi uni parallel optika uchun mashhur qiladi, biroq uni standartlashtirishdan oldin-yuz turi (UPC va APC) va bitta{4}}rejim tafsilotlarini tasdiqlashingiz kerak.
- Usul Cmagistral ichida tolalar juftlarini aylantiradi. Bu eng kam uchraydigan va kuzatish uchun eng murakkab.
Amaliy qoida: bitta usulni tanlang va magistralni, kassetani va yamoq simlarini unga mos holda saqlang. Yetkazib beruvchidan kassetaning qaysi qutblilik turiga o'rnatilganligini so'rang va simlar diagrammasini so'rang, so'ngra taxmin qilishdan ko'ra tolalar xaritasi yoki zavod sinovi hisoboti bilan haqiqiy xaritalashni tekshiring. Ushbu savdolarni-oddiy tilda muomala- uchun, buhaqiqiy{0}}mPO/MTP tolasiga dunyo qarashibuyurtma berishdan oldin o'qishga arziydi.
MPO/MTP kasetlari qayerda ishlatiladi?
Panel va tizimli kabellar--patch{2}}ga o‘ting
Kassetalar kalitlar va tuzilgan kabel tizimi oʻrtasida tartibli ulanishlarni yaratish uchun tolali patch panellarga oʻrnatiladi - oson tuzatish uchun old LC portlari, orqada MPO/MTP magistrallari. Bu har kungi rol{2}}qatorning-oxiri va oʻrtasi{4}}-qatorlari.
Zonalar orasidagi magistral va magistral kabellar
Kattaroq ob'ektlarda massiv magistrallari asosiy, gorizontal va jihozlarni tarqatish joylarini (MDA, HDA, EDA) bog'laydi va kassetalar ushbu magistral tolalarni har bir zonada foydalanish mumkin bo'lgan portlarga tarqatadi. AnOM3 12-tolali MPO magistralbu uzilishlarni oziqlantiruvchi tipik magistral element hisoblanadi.
10G-to-40G/100G gacha koʻchish
Bugungi kunda ko'plab tarmoqlar LC-ni 10G uchun yamoqlaydi, ammo 40G yoki 100Gga yo'l kerak. Kassetalar yuqori-zichlikdagi magistralni LC{5}}asosidagi uskunaga ulaydi, shu bilan birga zavodni moslashtira oladi, bu esa massiv kabeli xususiyatlarining ko'rsatmalarida juda katta bo'lishining sabablaridan biridir.100G tolali kabelni qanday tanlash kerak.
Korxona server xonalari, telekom xonalari va chekka saytlar
Ushbu modullar nafaqat giperskala uchun. Korxona serverlari xonalari, telekom shkaflari va yuqori{1}}zichlikdagi chekka shkaflar bo‘sh joy, tashkil etish va joylashtirish tezligi muhim bo‘lgan joylarda foyda keltiradi.
MPO/MTP kassetasi va MPO adapter paneli va uzilish kabeli
Uchta mahsulot bir-biriga o'xshash muammolarni hal qiladi va noto'g'ri tanlash keng tarqalgan tanlov xatosidir.
| Variant | Nima qiladi | Eng yaxshisi qachon | Savdo{0}}chegirma |
|---|---|---|---|
| MPO/MTP kassetasi | O'rnatilgan modul; orqa qator → oldingi LC/SC belgilangan, sinovdan o'tgan xaritalash bilan | Sizga massiv magistralidan boshqariladigan, almashtiriladigan LC patching kerak | Har bir port uchun yuqori narx |
| MPO/MTP adapter paneli | MPO-to-MPO boʻlinmasi-oʻtish; buzilish yo'q | Uskunalar MPO{0}}masosiy va yamoqlangan massiv-to-massivdir | LC buzilishi yo'q; MPO patch kabellari kerak |
| O'chirish / fan{0}}chiqish kabeli | Bir uchida massiv, ikkinchisida bir nechta LC oyoqlari; uysiz | Qisqa, belgilangan nuqtadan-nuqtaga{1}}yiqilishlar | Bo'shashgan oyoqlarni boshqarish va almashtirish qiyinroq |
Agar kalitlaringiz massiv portlarini ochsa, anMPO/MTP adapter panelisizga kerak bo'lgan hamma narsa bo'lishi mumkin. Uylangan modul haddan tashqari ko'p bo'lgan sobit ishga tushirish uchunMPO{0}}to-LC uzilish kabelioddiyroq tanlovdir.
MPO/MTP kassetasi va an'anaviy dupleks kabellar
An'anaviy dupleks kabellar kichik tizimlar uchun juda mos keladi. Havolalar soni ortib borishi bilan alohida shnurlarni kuzatish va boshqarish qiyinlashadi -, bunda kassetali yondashuv o'z o'rnini topadi.
| Element | An'anaviy dupleks kabellar | MPO/MTP kassetali tizimi |
|---|---|---|
| Kabelning zichligi | Pastroq | Yuqori |
| O'rnatish tezligi | Katta ishlarda sekinroq | Oldindan tugatilgan magistrallar-bilan tezroq |
| Xizmat | Kuzatish uchun ko'proq individual kordonlar | Old-yon tomoni yamalgan, orqa suyagi tegmagan |
| uchun eng yaxshisi | Bir nechta qattiq havolalar | Yuqori{0}}zichlik, modulli muhitlar |
| Cheklash | Qattiq bo'lsa, o'lchash va boshqarish qiyin | Har bir port uchun-yuqori narx; qutblanishni rejalashtirish kerak |
| Oddiy loyiha hajmi | Kichkina xonalar, bir nechta shkaflar | Ma'lumotlar markazlari va yirik korxonalar qurish |
To'g'ri MPO/MTP kasetini qanday tanlash mumkin?
Portlarni hisoblash oson qismdir. Kasseta shuningdek, kabel dizayni, uskuna interfeysi va ishlash byudjetiga mos kelishi kerak.
1. Elyaf turi va navi
OM3 va OM4 multimodlari tezlikka qarab - oʻnlab metrdan bir necha yuz metrgacha boʻlgan - maʼlumotlar markazi ichidagi odatiy qisqa masofalarni qamrab oladi, OS2 yagona{5}}rejimi esa uzoqroq yugurishlarni boshqaradi va yuqoriroq{6}}tezlik xaritalari uchun eng koʻp joy beradi. Kassetani, magistralni va yamoq simlarini bir xil turdagi saqlang. Agar siz baholar o'rtasida qaror qabul qilsangiz, solishtiringOM3 ko'p rejimli tolaga nisbatan OM4, va bizning yoʻriqnomamizda koʻp rejimni bitta-rejimga nisbatan tortingyagona-rejim va koʻp rejimli tola.
2. Tolalar soni
Toʻrtta chiziqli parallel optikani ajratib olayotganda 8-tolali, umumiy oltita dupleksli uzilish uchun 12-tolali va maksimal zichlik va kamroq trunkali boʻlishni istasangiz, 24-tolani tanlang. Qabul qiluvchi ma'lumotlar qabul qiluvchi-translyatoringizning qatorlar soni, sizga kerak bo'lgan dupleks portlar soni va o'sish rejangizdir - bu standart raqam emas.
3. Old interfeys
LC dupleks standart hisoblanadi, chunki LC kalitlar, serverlar va qabul qiluvchi qurilmalarda ustunlik qiladi; SC hali ham ba'zi korxonalarda va eski qurilmalarda paydo bo'ladi. Buyurtma berishdan oldin uskuna tomonini tasdiqlang va zaxiralarni moslangLC dupleks yamoq simlari.
4. Qutblanish usuli
A, B, C yoki universalni erta hal qiling, so'ngra mos keladigan kassetani, magistralni va simlarni belgilang. Ulanish sxemasini yozma ravishda oling.
5. Jins va pinning
MPO/MTP konnektorlari mahkamlangan (erkak) yoki bog'lanmagan (ayol) va ulanish faqat qarama-qarshi jinslar o'rtasida to'g'ri ulanadi. Rejalashtirish vaqtida kassetaning jinsi va magistralini qulflang - Saytda aniqlangan nomuvofiqlik tezkor almashtirishni emas, kechiktirilgan o‘rnatishni anglatadi.
6. Qo'shishni yo'qotish va havolani yo'qotish byudjeti
Har bir ulangan juftlik yo'qotishlarni qo'shadi va kasseta o'ziga xos ulagich interfeyslarini taqdim etadi, shuning uchun u "bepul" deb hisoblanmasdan, kanal byudjetida - hisoblanishi kerak. 40GBASE-SR4 va 100GBASE-SR4 kabi yuqori{2}}tezkor multimodli kanallar juda kam umumiy byudjetga ishlaydi, odatda butun havola boʻylab bir necha desibelga ega, shuning uchun har bir ulagich juftligi muhim. Byudjet kam bo'lsa, kam yo'qotish{10}}komponentlarni tanlang va to'liq kanalni qabul qiluvchining texnik xususiyatlariga muvofiq tekshiring.
7. Uy-joy va panelning mosligi
Kassetalar toymasin yoki mahkamlangan konstruktsiyali-rack o'rnatish korpuslari va patch panellarga (odatda 1U yoki 4U) o'rnatiladi. Har bir kasseta har bir korpusga mos kelmaydi - tasdiqlovchi oʻlchami, oʻrnatish uslubi va qism{5}}darajadagi muvofiqligi. Agar siz hali ham korpusning o'zini tanlayotgan bo'lsangiz, bu taqqoslashtolali patch panellar va ODFlaryordam beradi.
Tanlovdan oldingi-tezkor nazorat roʻyxati:
- Tolalar turi va navi kassetada, magistralda va shnurlarda o'rnatiladi
- Tolalar soni qabul qiluvchi yo'laklarga va port ehtiyojlariga mos keladi
- Old interfeys (LC yoki SC) uskunaga nisbatan tasdiqlangan
- Bitta qutblilik usuli, fayldagi ulanish sxemasi bilan
- Jins va pinlash dizayn bosqichida hal qilinadi
- Transceiver spetsifikatsiyasi bo'yicha hisoblangan kanalni yo'qotish byudjeti
- Korpusning mosligi qism raqami bilan tasdiqlangan
Qochish kerak bo'lgan umumiy xatolar
Polaritni tasdiqlashdan oldin buyurtma berish
Xavf:har bir komponent jismonan ulangan boʻlsa ham yorugʻlik oʻtkazmaydigan havolalar, shuningdek, qayta-tashish va qayta ishlash.Oldini olish:polarit usulini belgilang va xarid buyurtmasi tugashidan oldin ulanish sxemasini so'rang.
Bir kanalda tola turlarini yoki navlarini aralashtirish
Xavf:OM3, OM4 va OS2 komponentlari birlashtirilganda ortiqcha yo'qotish yoki{0}}maxsus kanal-tashqari.Oldini olish:kassetani, magistralni va simlarni bitta mos keladigan to'plam sifatida belgilang.
Aloqani yo'qotish byudjetiga e'tibor bermaslik
Xavf:jami kiritish yo'qotilishi juda yuqori bo'lgani uchun yuqori tezlikda ishlamay qoladigan tartibli-ko'rinadigan tizim.Oldini olish:butun kanalni qo'shing va uni transceiver byudjeti bilan solishtiring, ayniqsa 40G va 100G uchun.
Jins yoki pinning mos kelmasligi
Xavf:birlashmaydigan ulagichlar va to'xtab qoladigan o'rnatish.Oldini olish:kabelni o'tkazishda emas, balki dizayn vaqtida qulflash kassetasi va magistral jinsi.
Faqat birlik narxida sotib olish
Xavf:mos kelmaydigan kiritish yo'qolishi, etishmayotgan test ma'lumotlari va eng arzon qismlardan noaniq kutupluluk.Oldini olish:maʼlumotlar varagʻi va zavod sinovi hisoboti va maʼlumotlar markazi uchun qiymatning eng past satr elementi - boʻyicha qatʼiyligi talab qilinsa, takrorlanadigan unumdorlik tejamkorlikdir.
- MPO/MTP kasetlarini qachon ishlatish va qachon - ishlatmaslik kerak?
Kassetalar quyidagi hollarda kuchli tanlovdir:
- Loyiha yuqori{0}}zichlikdagi tolalarni tuzatishga muhtoj
- O'rnatish muddati qat'iy va maydonni tugatish vaqti cheklangan
- Zavod magistrallar va patch panellari bilan tuzilgan kabellardan foydalanadi
- Kelajakda migratsiya tezligi kutilmoqda
- Ko'chirish, qo'shish va o'zgartirishlar tez-tez sodir bo'ladi va oddiy bo'lishi kerak
Ular quyidagi hollarda ortiqcha bo'lishi mumkin:
- Sizda faqat bir nechta oʻzgarmas havolalar mavjud - dupleks jumperlar oddiyroq va arzonroq
- Uskunalar MPO{0}}masodiy va yamalgan massiv-massiv-uchun - adapter paneli yetarli bo‘lishi mumkin
- Kanal juda qattiq yo‘qotish byudjetiga ega va ko‘p ulagichlar juftligi - kamroq ulangan interfeyslar yaxshi xizmat qilishi mumkin
Buyurtma berishdan oldin yetkazib beruvchidan so'raladigan savollar
- Orqa ulagich: MPO yoki MTP markasi, qaysi tolalar soni va qaysi jins (pined yoki ochilmagan)?
- Yakun{0}}yuz turi: UPC yoki APC? (Yagona{1}}rejim odatda APC hisoblanadi.)
- Old tomon: LC yoki SC, nechta dupleks portlar?
- Elyaf turi va darajasi: OM3, OM4, OM5 yoki OS2 va standart yoki past-yo'qotishmi?
- Polarlik: A, B, C turi yoki universal, ulanish sxemasi bilanmi?
- Qo'shish-yo'qotish / qaytarish-yo'qotish darajasi va har bir kassetada zavod sinovi hisoboti?
- Korpusning mosligi va mos keladigan qismlar raqamlari?
- Yorliqlash, maxsus konfiguratsiyalar, minimal buyurtma miqdori va ommaviy yetkazib berish muddati?
Tez-tez so'raladigan savollar
MPO kassetasi va MTP kassetasi o'rtasidagi farq nima?
Kasseta bir xil turdagi moduldir; farq uning ichidagi ulagich markasidir. MTP — US Conec kompaniyasining roʻyxatdan oʻtgan, MPO ulagichining{1}}yuqoriroq unumdorligi, MPO standartlariga toʻliq mos keladigan versiyasi. MTP kassetasi MTP{3}}brend konnektorlari bilan qurilgan MPO kassetasidir.
12-tolali MPO kassetasi nechta LC portini ta'minlaydi?
Oltita LC dupleks portlari - o'n ikkita simpleks pozitsiyasi. Har bir dupleks port ikkita toladan foydalanadi (bitta uzatish, bitta qabul qilish), shuning uchun o'n ikkita tolalar oltita dupleks portga mos keladi.
MPO kassetasi va MPO adapter paneli o'rtasidagi farq nima?
Kasseta ichki, aniqlangan xaritalash orqali LC (yoki SC) portlariga massiv magistralini ajratadi. Adapter paneli - bu MPO{1}}to{2}}MPO boʻlinmasi-boʻlinishsiz - siz har ikki tomondan massivga-massivga-yamoq kiritasiz.
Menga 40G yoki 100G uchun past-yo'qotadigan MPO kassetasi kerakmi?
Ko'pincha, ha. Yuqori{1}}tezkor multimodli kanallar qattiq qoʻshish byudjeti-boʻladi va har bir ulangan ulagich juftligi unga kiradi. Agar kanalingizda bir nechta ulanish nuqtalari boʻlsa yoki masofa chegarasiga yaqin ishlayotgan boʻlsa, past-yoʻqotish komponentlari havolani qabul qiluvchining spetsifikatsiyasi doirasida saqlashga yordam beradi.
MPO polaritesining mos kelmasligini qanday oldini olishim mumkin?
Bitta qutblanish usulini tanlang, magistralni, kassetani va patch shnurlarini unga mos holda saqlang, etkazib beruvchingizdan ulanish diagrammasini oling va xaritalashni taxmin qilishdan ko'ra tolali xarita yoki sinov hisoboti bilan tekshiring.
OM3 va OM4 tolalarini bir xil havolada aralashtirishim mumkinmi?
Yorug'lik o'tadi, lekin siz unumdorlikni yo'qotasiz va yagona kanaldan keladigan kafolatlarga erishasiz va natija yuqori tezlikda spetsifikatsiyadan chiqib ketishi mumkin. Kasseta, magistral va simlar bo'ylab har bir kanal uchun bitta tola turini belgilang.
Asosiy xulosalar
MPO/MTP kassetasi massiv magistral va LC yoki SC portlari oʻrtasidagi amaliy koʻprikdir - u zichlik, tezroq joylashtirish va oddiyroq oʻzgarishlarni taʼminlaydi, agar tola turi, soni, qutbliligi va yoʻqotish byudjeti taxmin qilingandan koʻra birgalikda rejalashtirilgan boʻlsa.
Buni amalga oshirish uchun: birinchi navbatda raf tartibini, ulanish tezligini, masofalarni va qabul qiluvchi-uzatuvchi qatorlarni xaritaga kiriting. U yerdan tola turi va navini, tolalar sonini, oldingi interfeysni va bitta qutblanish usulini aniqlang, so‘ngra kassetani, magistralni va patch shnurlarni bitta mos keladigan tizim sifatida buyurtma qiling - va ommaviy buyurtma jo‘natilishidan oldin sinov hisobotlarini so‘rang.
