Bizga bu savol juda ko'p beriladi:"Ma'lumotlar markazini kengaytirish uchun LC konnektorlariga yopishib olishimiz kerakmi yoki MTP/MPO ga o'tishimiz kerakmi?"Rostini aytsam, javob deyarli hech qachon oddiy-yoki-boshqa variant-bo‘lmaydi.

Mana,{0}}chalkashliklarning aksariyati toʻliq boʻlmagan maʼlumotlardan kelib chiqadi. MTP/MPO "zichlikdan 12 baravar ko'proq" ni taklif qilishini o'qib chiqishingiz mumkin va o'ylab ko'ring, keling, bu haqda-hammasini ko'rib chiqaylik. Ammo keyin siz mavjud kalitlaringiz LC interfeyslaridan foydalanishini tushunasiz, texnik xodimlaringiz LCni tugatish bo'yicha o'qitilgan va birdan siz hech kim sizni ogohlantirmagan gibrid o'rnatishga qaraysiz.

Yoki siz komponentlar narxini hisoblab chiqdingiz va LC kabellari har bir tola uchun arzonroq ko'rinadi. To'g'ri. Ammo har bir 48 LC ulanishi uchun 6 soatlik o'rnatish mehnatini, ekvivalent MTP magistrali uchun 20 daqiqani hisobga olganmisiz? Haqiqiy xarajat surati qiziqarli bo'ladi.

Bu qoʻllanmada Vikipediyada topishingiz mumkin boʻlgan nazariy “har bir ulagich nima?”-mavzulari emas, balki haqiqiy qaror nuqtalari koʻrib chiqiladi. Siz asoslarni allaqachon bilasiz deb o'ylaymiz. Sizga kerak bo'lgan narsa aniqlikdirhar bir texnologiya moliyaviy ma'noga ega bo'lganda, yashirin xarajatlar qaerda namoyon bo'ladi va biz boshqa jamoalar qilgan xatolardan qanday qochish kerak.

Hech kim gapirmaydigan xarajat tenglamasi

Keling, raqamlardan boshlaylik, chunki bu erda ko'pchilik rejalashtirish suhbatlari tiqilib qoladi yoki yon tomonga ketadi.

Komponent narxi noto'g'ri hikoyani aytib beradi. Ha, oldindan tugatilgan 12-tolali MTP magistral kabeli -bir xil tolalar sonini qoplaydigan oltita dupleks LC patch-shnurlari turadi. Ba'zan 2-3 marta ko'proq. Agar u erda to'xtasangiz, LC aniq g'olibga o'xshaydi.

Ammo komponentlar narxi odatda kabel yotqizish loyihasining umumiy qiymatining atigi 15-25% ni tashkil qiladi. Xordiq; qolganlar? Ishchi kuchi, raf maydoni, kabelni boshqarish infratuzilmasi va doimiy texnik xizmat ko'rsatish. Taqqoslash o'sha erda.

1000 tolali joylashtirish uchun-yon-yona:(Bu raqamlar AQSh bozoridagi odatiy narxlarga va biz bir nechta loyihalar boʻyicha kuzatgan oʻrnatish vaqtlariga asoslanadi. Sizning raqamlaringiz farq qilishi mumkin, ammo nisbatlar oʻzgarmasdir.)

Ma'lumotlar manbalari: 2023-2024 yillar uchun BICSI o'rnatuvchi so'rovlariga asoslangan mehnat stavkalari; Uptime Institute kolocation benchmarklaridan rack maydoni xarajatlari; yig'ilgan distribyutor kotirovkalari bo'yicha komponentlar narxi.

Olib ketish "MTP/MPO har doim g'alaba qozonadi" emas. Bu shundaykesishish nuqtasi 400-500 tolalar atrofida sodir bo'ladi. Bundan pastroqda, LC ning pastroq komponent narxi mehnat farqini qoplashi mumkin. Bundan tashqari, MTP/MPO ning o'rnatish samaradorligi va zichligi afzalliklari tezda birlashadi.

Bizning qabulimiz:Biz jamoalarning dastlabki kotirovkalarga juda tor e'tibor qaratish orqali yonib ketishini ko'rdik. Bitta mijoz barcha -LC-ga o‘tish orqali komponentlarga 15 000 dollar tejab qo‘ydi, keyin o‘rnatish uchun yana 40 000 dollar sarfladi va olti oydan so‘ng javondagi joy tugab qoldi. "Arzonroq" variant ularga qo'shimcha kabinet va hafta oxiri favqulodda qayta ulanishga to'g'ri keladi. Nafaqat bugungi qayerda ekaningizni emas, 3 yildan keyin qayerda bo‘lishingizni rejalashtiring.

"Yuqori zichlik" aslida qanday ko'rinishga ega

"12x zichlikni yaxshilash" kabi raqamlar juda ko'p tarqaladi. Mana bu amalda nimani anglatadi.

Standart 1U patch panelini oling. LC dupleks adapterlari bilan siz 48 ta portni sig'dira olasiz, bu sizga 96 ta tolali ulanish imkonini beradi. An'anaviy standartlarga ko'ra juda zich. Endi o'sha LC adapterlarini MTP-24 interfeyslari uchun almashtiring. Xuddi shu 1U bo'sh joy, lekin endi har bir port 2 ta o'rniga 24 ta tolaga ishlov beradi. Bu bitta raf blokidagi 1152 ta tolali ulanish.

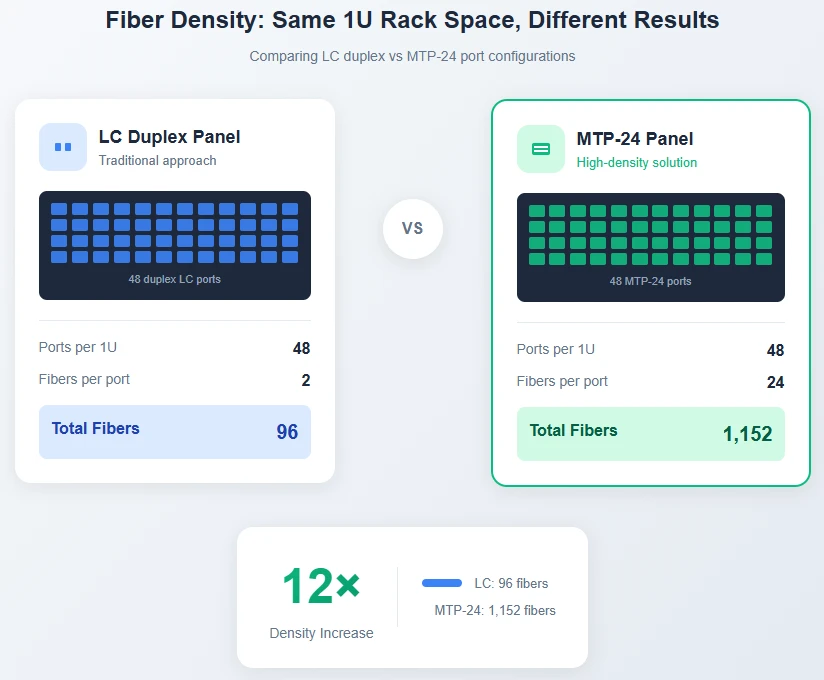

1-rasm: Xuddi shu 1U raf maydoni keskin farq qiluvchi tola sig'imini ta'minlaydi. MTP-24 konfiguratsiyasi LC dupleksining 12 × ulanish zichligiga erishadi.

Raf maydoni cheklangan yoki qimmat bo'lgan muhitlarda bu muhim ahamiyatga ega. Oyiga 800$-1500$ toʻlanadigan joylashuv moslamalari zichlikni toʻgʻridan-toʻgʻri xarajat dastagiga aylantiradi. Ruxsat etilgan oyoq izlari bo'lgan korporativ ma'lumot markazlari turli burchaklardan bir xil bosimga duch keladi - kabel orqali iste'mol qilinadigan har bir rack birligi siz hisoblash uchun foydalana olmaydigan biridir.

Ammo zichlik o'z qiyinchiliklarini keltirib chiqaradi. MTP-24 ulanishi ishlamay qolganda, bir vaqtning o'zida 2 ta o'rniga 24 ta tola tushadi. Muammolarni bartaraf etish uchun turli vositalar va ko'nikmalar talab etiladi. 24 tolali oxirgi yuzni tozalash bitta LC ferrulini tozalashdan ko'ra ko'proq ishtirok etadi. Bu qochish uchun sabablar emasyuqori-zichlikdagi tolali kabel-to'g'ri rejalashtirish uchun ular sababdir.

Nima uchun ko'pgina ma'lumotlar markazlari ikkalasini ham ishlatishni tugatadi

Marketing materiallari ta'kidlamaydigan bir narsa: zamonaviy ma'lumotlar markazlarining aksariyati LC va MTP/MPO o'rtasida tanlov qilmaydi. Ular har bir texnologiyadan mantiqiy bo'lgan joyda foydalanadigan tuzilgan kabel arxitekturasidan foydalanadilar.

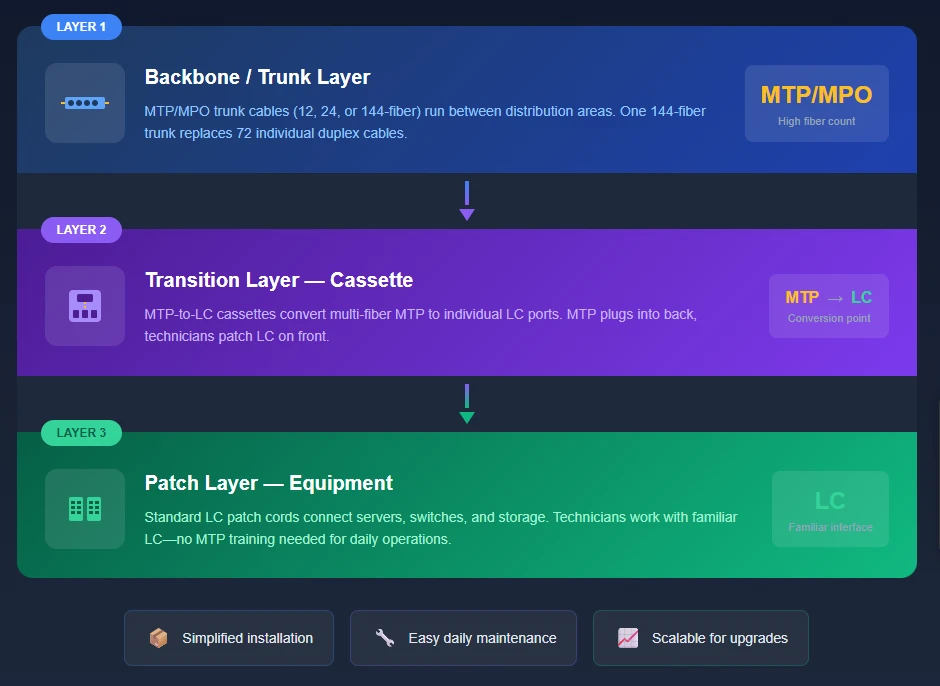

2-rasm: Uch{1}}qatlam gibrid arxitekturasi - magistral uchun MTP/MPO zichligi, oʻtish uchun kassetalar, yamoqqa olish uchun LC foydalanish imkoniyati.

Orqa miya qatlamiMTP/MPO magistral kabellaridan-odatda 12, 24 yoki 144-tolali yig'ma-asosiy tarqatish ramkalari va{6}}rack{11}}yuqori joylashuvi o'rtasida ishlaydi. Bitta 144-tolali MTP magistral, aks holda 72 ta dupleks kabelning o'rnini bosadi. Kabel yo'lini tejashning o'zi sezilarli bo'lib, o'rnatish o'nlab alohida kabellarni tortib olish va tugatish o'rniga oldindan tugatilgan yig'ilishlarni ulash masalasiga aylanadi.

O'tish qatlamiMTP LC bilan uchrashadigan joy. Kasseta modullari{1}}orqa tomonida MTP portlari va old tomonidagi LC portlari-bo‘lgan kichik korpuslar tolali patch panellar ichida joylashgan. MTP magistrali orqaga ulanadi; texnik xodimlar old tomondan standart LC ulanishlari bilan ishlaydi. Bu gibrid yondashuvni amaliy qiladigan ko'prikdir.

Yamoq qatlamihammasi LC. Server NIC'lari, saqlash HBA'lari va ko'pgina kommutator portlari LC-interfeysli transceiverlardan foydalanadi. Kundan kunga--ko'chirish, qo'shish va o'zgartirishlar bilan shug'ullanadigan odamlar tanish LC patch kabellari bilan ishlaydi. Ular kassetaning orqa tomoni MTP/MPO- ekanligini bilishlari yoki ularga ahamiyat berishlari shart emas, ular faqat LC portlarini ko'rishadi.

Bizning qabulimiz:Kasseta zamonaviy tolali infratuzilmaning ko'rinmas qahramonidir. Bu sizga MTP/MPO zichligi va o'rnatish afzalliklarini uzoq vaqt davomida olish imkonini beradi, shu bilan birga tez-tez o'zgarib turadigan ulanishlar uchun LC-ning foydalanish imkoniyatini saqlab qoladi. Agar siz yangi infratuzilma qurmoqchi bo'lsangiz, rejalashtirishni kassetadan tashqariga-har bir rafda qanday tolalar soni kerak? Bu sizning magistralingizning texnik xususiyatlari va LC port talablaringizni boshqaradi.

Qutblanish: Dam olish kunlariga tushadigan xato

Agar biz eng oldini olish mumkin bo'lgan muammolarni ko'rgan bitta mavzu bo'lsa, bu MTP/MPO tizimlarida qutblarni boshqarish.

LC ulanishlari bilan qutblanish oson-siz Tx va Rx bilan mos keladi. Uni aralashtirib yuboring va siz ikkita tolani almashtirasiz. 30 soniya vaqt oladi. Bitta ulagichda 12 yoki 24 ta tolalar bilan matematika murakkablashadi. TIA-568 standarti uchta qutblanish usulini belgilaydi va ularni aralashtirish bitta havolaning ishlamay qolishiga olib kelmaydi, balki diagnostika qilish juda og'riqli bo'lgan usullar bilan bir nechta tolalar juftlarini aralashtirib yuborishi mumkin.

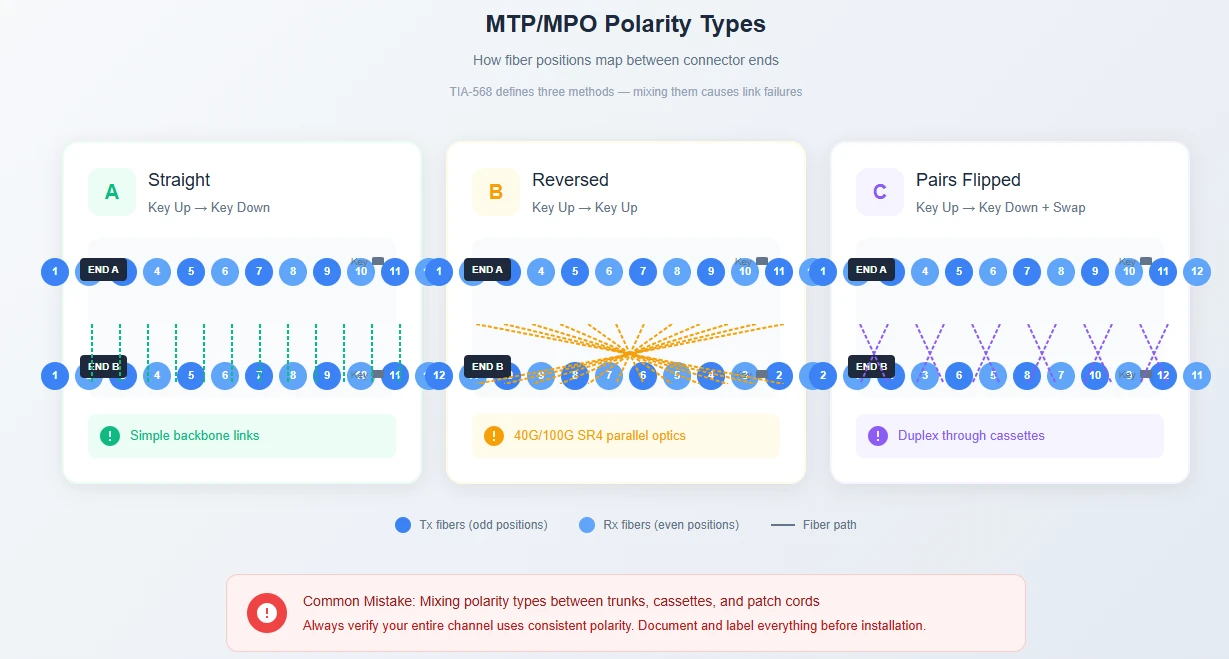

4-rasm: MTP/MPO qutblanish usullari - 1-pozitsiyani xaritalash Tx/Rx moslashuvini aniqlaydi. B tipi (teskari) parallel optika uchun eng keng tarqalgan.

Tuzatish murakkab emas-bu shunchaki talab qiladibuyurtma berishdan oldin rejalashtirish. Qutblanish sxemasini hujjatlashtiring. Kassetalaringiz, magistrallaringiz va patch shnurlaringiz bir xil usulga mos kelishiga ishonch hosil qiling. Hamma narsani belgilang. Kimdir havola xatoligi haqida xabar berganidan keyin emas, balki jonli efirga chiqishdan oldin MPO{4}}qobiliyatli tester bilan sinab ko'ring.

TIA-568.3-D sinov kabellari 0,3 dB yoki undan yuqori yo'qotishda tekshirilishi kerakligini belgilaydi. Agar siz tolalar joylashuvi bo'yicha yuqori raqamlar yoki nomuvofiq natijalarni ko'rsangiz, birinchi navbatda qutblanishni tekshirish kerak. ^[1]

Kelajak{0}}Tasdiqlash: 400G va 800G sizning kabelingiz uchun nimani anglatadi

Agar siz bugungi kunda 5-7 yil davom etishi kerak bo'lgan infratuzilmani qurayotgan bo'lsangiz, 400G va 800G yo'l xaritasi muhimdir.

Traektoriya quyidagicha: 100G parallel optikasi (SR4) MTP-12 ulagichlari bilan 8 ta toladan foydalanadi. 400G DR4 bir xil 8 tolali yondashuvdan foydalanadi. Biroq, 400G SR8 va 800G tarqatish yo'llarni ko'paytirish uchun 16-tolali MTP konnektorlariga o'tmoqda.

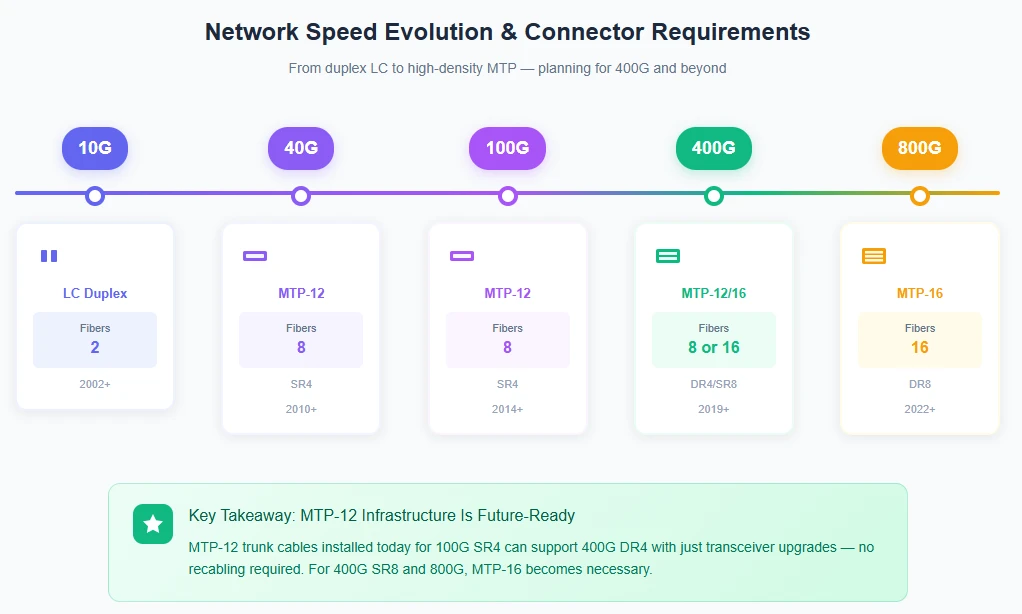

3-rasm: Tarmoq tezligining evolyutsiyasi va mos keladigan ulagich talablari. MTP-12 infratuzilmasi 400G DR4 orqali yangilanishlarni qo'llab-quvvatlaydi; MTP-16 400G SR8 va 800G imkonini beradi.

Amaliy ma'no: 100G uchun bugun o'rnatgan MTP/MPO magistral infratuzilmasi 400G DR4 bilan faqat qabul qiluvchi-uzatuvchini yangilash bilan-qayta ulash shart emas. Bu faqat LC{5}}arxitekturalarga nisbatan muhim ustunlik boʻlib, bu tezlikda parallel optikani qoʻllab-quvvatlash uchun tolalar sonini qoʻshishni talab qiladi.

AI va ML klasterlari uchun bu allaqachon tegishli. GPU{1}}to-GPU oʻzaro ulanishlari hozirda 400G, yaqin ufqda esa 800G qabul qilinishini taʼminlamoqda. Agar sizning yo'l xaritangiz jiddiy hisoblash zichligini o'z ichiga olsa,yuqori-zichlikdagi tolali kabelMTP/MPO bilan-ixtiyoriy emas.

Sinov: Ushbu qismni o'tkazib yubormang

MTP/MPO havolalarini sinab ko'rish LC havolalarini sinab ko'rish bilan bir xil emas va farq shunchaki akademik emas.

SizmumkinMTP havolalarini uzilish kabellari va standart dupleks tester bilan sinab ko'ring. Buzilishni MTP uchiga ulang, har bir tolali juftlikni OLTS bilan alohida sinab ko'ring, barcha pozitsiyalar uchun takrorlang. 12-tolali ulagich uchun bu har uchida 6 ta sinov davri. O'rnatishingizdagi har bir ulanishga ko'paytiring, mos yozuvlar kabellari uchun sozlash vaqtini qo'shing va siz test jarayoniga kerak bo'lganidan 5-10 baravar ko'proq vaqt talab qilyapsiz.

Zamonaviy MPO{0}}maxsus testerlari (masalan, Fluke MultiFiber Pro) bir vaqtning o'zida barcha tolalar joylashuvini skanerlaydi. IEC TR 61282-15 sinov qoʻllanmasi endilikda mahalliy MPO interfeyslari bilan sinovchilarga tavsiya qiladi, shuning uchun-vaqtni sezilarli darajada tejaydi va siz bir nechta uzilishli ulanishlarni boshqarishda xatoga yoʻl qoʻyadigan qadamni yoʻq qilasiz. ^[2]

O'rnatishdan so'ng, havolalarni ishlab chiqarishga qo'yishdan oldin hamma narsani sinab ko'ring. Kontaminatsiya va qutblanish xatolarini tokchalar ishlamay qolganda va operatsion guruh sizning bo'yningizdan nafas olmasa, tuzatish ancha oson bo'ladi.

Komponentlarni to'g'ri olish

Barcha MTP/MPO konnektorlari teng yaratilmagan. Standart MPO ulagichi (IEC 61754-7 bo'yicha) 1990-yillardan beri mavjud. MTP-US Conec kompaniyasining savdo markali versiyasi - zamonaviy uchun muhim bo'lgan bir nechta yaxshilanishlarni qo'shadiyuqori-zichlikdagi tolali kabel:

Suzuvchi ferrul dizaynijismoniy aloqa moslashuvini yaxshilaydi, ayniqsa siz ko'proq tolalar qo'shsangiz muhimdir

Metall qisqichlar(umumiy MPO-dagi plastmassaga nisbatan) takroriy juftlashish davrlarida pin sinishini kamaytiradi

Qattiq ishlab chiqarish toleranslaripastroq va barqarorroq kiritish yoʻqotilishi-odatiy spetsifikatsiyalar kam yoʻqotishli MTP uchun 0,15-0,35 dB va standart MPO uchun. 0.25-0.50 dB.

MTP va MPO jismonan mos-siz MTP konnektorini umumiy MPO bilan muammosiz birlashtira olasiz. Ammo muhim infratuzilma uchun unumdorlik farqi mukofotni oqlaydi.

Manba olishdaoptik tolali ulagichlarva yig'ilishlar, har bir kabel uchun individual sinov hisobotlarini taqdim etadigan etkazib beruvchilarni qidiring. Umumiy "xususan javob beradi" da'volari haqiqiy o'lchangan qiymatlardan kamroq foydalidir. Qaysi aniq tolalar qaysi raqamlarga tegayotgani-oʻrnatish saytingizga yetib borgunga qadar muammolarga duch kelganingizni koʻrsatadigan kiritish yoʻqolishi maʼlumotlarini koʻrishni xohlaysiz.

Qayta qo'ng'iroqlarni oldini oluvchi o'rnatish amaliyotlari

O'rnatishning bir nechta tafsilotlari nomutanosibdir:

Tozalik hamma narsa.Bitta tolali LC ferrulidagi 1-mikron chang zarrasi bitta ulanishga ta'sir qiladi. MTP-24 ferrulidagi bir xil zarracha bir vaqtning o'zida bir nechta tolali yadrolarni buzishi mumkin. Har bir juftlashdan oldin har doim oxirgi yuzlarni tolali diapazon bilan tekshiring (minimal 200x kattalashtirish) va tegishli asboblar bilan tozalang. Har bir ulanish uchun bir necha qo'shimcha daqiqalar keyinchalik muammolarni bartaraf etish uchun bir necha soatni tejaydi.

Burilish radiusini hurmat qiling.10x{1}}tashqi{2}}diametr qoidasi LC va MTP/MPO kabellari uchun ham amal qiladi. Qattiqroq burmalar kiritish yo'qotilishini oshiradi va o'rnatishdan bir necha oy o'tgach, vaqti-vaqti bilan nosozliklar sifatida namoyon bo'ladigan mikro sinishlarga olib kelishi mumkin. Kerakli kabel boshqaruvi-vertikal boshqaruvchilari, gorizontal yoʻriqnomalar-yoʻl boʻylab radiusni ushlab turadigan vositalardan foydalaning.

Jinslarni to'g'ri moslang.MTP/MPO konnektorlari erkak (yo‘l-yo‘riq pinli) va urg‘ochi (teshik teshigi bilan) konfiguratsiyaga ega. Uskuna portlari har doim erkakdir, shuning uchun uskunaga ulanadigan kabellar ayol uchlari kerak. Magistral{2}}to-magistral ulanishlar odatda erkak{4}}to-erkak va ayolga{6}}ayolga{7}}adapterdan foydalanadi. Mos kelmaydigan jinslarni majburlash hidoyat pinlarini shikastlaydi-va oldindan tugatilgan-agregatlardagi shikastlangan ulagichlarni almashtirish qimmatga tushadi.

Hamma narsani yoping.Chang qopqoqlari bir sababga ko'ra mavjud. Faol ishlatilmaydigan har bir ulagichni yopish kerak. Bu ulanish muammolarining eng keng tarqalgan manbasini oldini oladigan oddiy odat.

Xo'sh, aslida nima qilish kerak?

Umumiy "bu bog'liq" xulosasini taklif qilish o'rniga, bu erda tanlovni boshqaradigan parametrlarga asoslangan amaliy qarorlar tizimi mavjud.

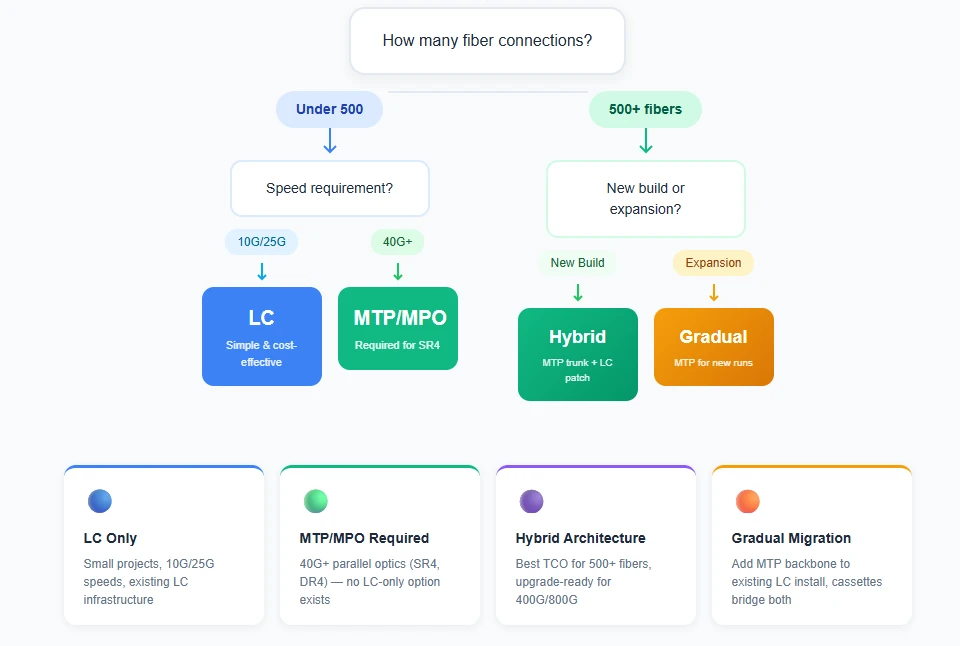

5-rasm: Qaror qabul qilish tizimi - loyiha parametrlariga to'g'ri kabel o'tkazish yondashuviga mos keladi.

Oqim sxemasi qaror qabul qilishning asosiy nuqtalarini qamrab oladi, ammo buning ortidagi mantiq: ulanishlar soni asosiy chiziqni o'rnatadi (TCO o'zaro faoliyat 400-500 tolalar atrofida sodir bo'ladi), tezlik talablari bu bazaviy chiziqni bekor qilishi mumkin (40G+ parallel optika masshtabdan qat'i nazar, MTP/MPO talab qiladi) va loyiha turi amalga oshirish strategiyasiga ta'sir qiladi (yangi tuzilmalar noldan boshlab optimallashtirish imkoniyatlarini kengaytirishi mumkin).

Toʻgʻri javob sizning aniq raqamlaringiz-ulanishlar soni, tezlik talablari, stend maydoni cheklovlari va mehnat xarajatlariga bogʻliq. O'zingizning TCO tahlilini haqiqiy tirnoq bilan boshqaring. Komponentlar spetsifikatsiyalari va moslashtirilgan yig'ilishlar bo'yicha ko'rsatmalar uchun,EVOLUX professional jamoasi bilan bog'laningmahsulotlarni maxsus joylashtirish talablariga moslashtirishga yordam berish.

Yakuniy fikr:Kabel infratuzilmasi odatda 10-15 yil xizmat qiladi. Bugun qabul qilayotgan texnologik qarorlaringiz hali mavjud bo'lmagan uskunalarni qo'llab-quvvatlash bo'ladi. O'zingiz o'ylaganingizdan ko'ra ko'proq quvvatni yarating - ko'proq tolalar sonining qo'shimcha xarajati endi keyinchalik qayta ulanish narxidan ancha past bo'ladi.

Ma'lumotnomalar

[1] TIA-568.3-D, Optik tolali kabel va komponentlar standarti. Telekommunikatsiyalar sanoati uyushmasi, 2016 yil.

[2] Fluke Networks, "Multi-fiber Push On (MPO) konnektorlari", texnik ma'lumotnoma. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push{7}}mpo-ulagichlar

Ma'lumotlarga eslatma:Ushbu maqoladagi xarajat ko'rsatkichlari AQSh bozor sharoitlari va loyihaning odatiy ko'lamiga asoslangan taxminlardir. Haqiqiy xarajatlar mintaqa, sotuvchi va loyihaning o'ziga xos xususiyatlariga qarab farq qiladi. Qo'shishni yo'qotish va qaytarish yo'qotish spetsifikatsiyalari ishlab chiqaruvchining odatiy ma'lumotlarini aks ettiradi; Yakuniy dizayndan oldin har doim joriy ma'lumotlar jadvallari bilan tekshiring. Xarajatlarni taqqoslash jadvali vakillik stsenariylarini taqdim etadi{5}}sizning vaziyatingiz mahalliy mehnat stavkalari, ob'ekt narxi va sotuvchi narxlariga qarab farq qilishi mumkin.
