FTTO yangi standartga aylanishi bilan tolalar tanlovi "uzoq vaqt uchun yagona rejim, qisqa vaqt uchun multimod"dan ancha uzoqlashdi. Agar kabel o'tkazish yondashuvingiz darslik- hududida qolib ketgan bo'lsa, siz kelajakdagi yangilanishlar uchun mina qo'ygan bo'lishingiz mumkin.

Tasavvur qiling: 20 yil davomida birorta ham kabel almashtirishni talab qilmaydigan 50{3}}bino kampusi. Bu yaxshi mo'ljallangan va'daPOL kabel qo'llanmaamalga oshirish. Ammo u erdagi yo'l? Tuzoqlar bilan to'ldirilgan. LC yoki SC/APC? Gorizontal yugurishda to'liq yagona rejimmi yoki optik modullarni tejash uchun multimodni saqlangmi? Bitta noto'g'ri konnektor spetsifikatsiyasi faqat vaqt jadvalingizni kechiktirmaydi. Yillar davomida parvarishlash bosh og'rig'ini ko'paytiradi.

Keling, yuz marta ko'rgan fizika ta'riflarini o'tkazib yuboraylik. Bu erda maqsad: "birinchi marta to'g'ri" qaror qabul qilishingizga yordam berish.

Haqiqatdan ham muhim bo'lgan raqamlar

Siz standart taqqoslash jadvalini ko'rdingiz. Yadro diametri, to'lqin uzunligi, masofa. Tushundim. Ammo bu jadvallar sizga haqiqiy voqeani aytib bermaydi: yagona rejim va ko'p rejimli qaror pul bilan bog'liq. Fizika emas.

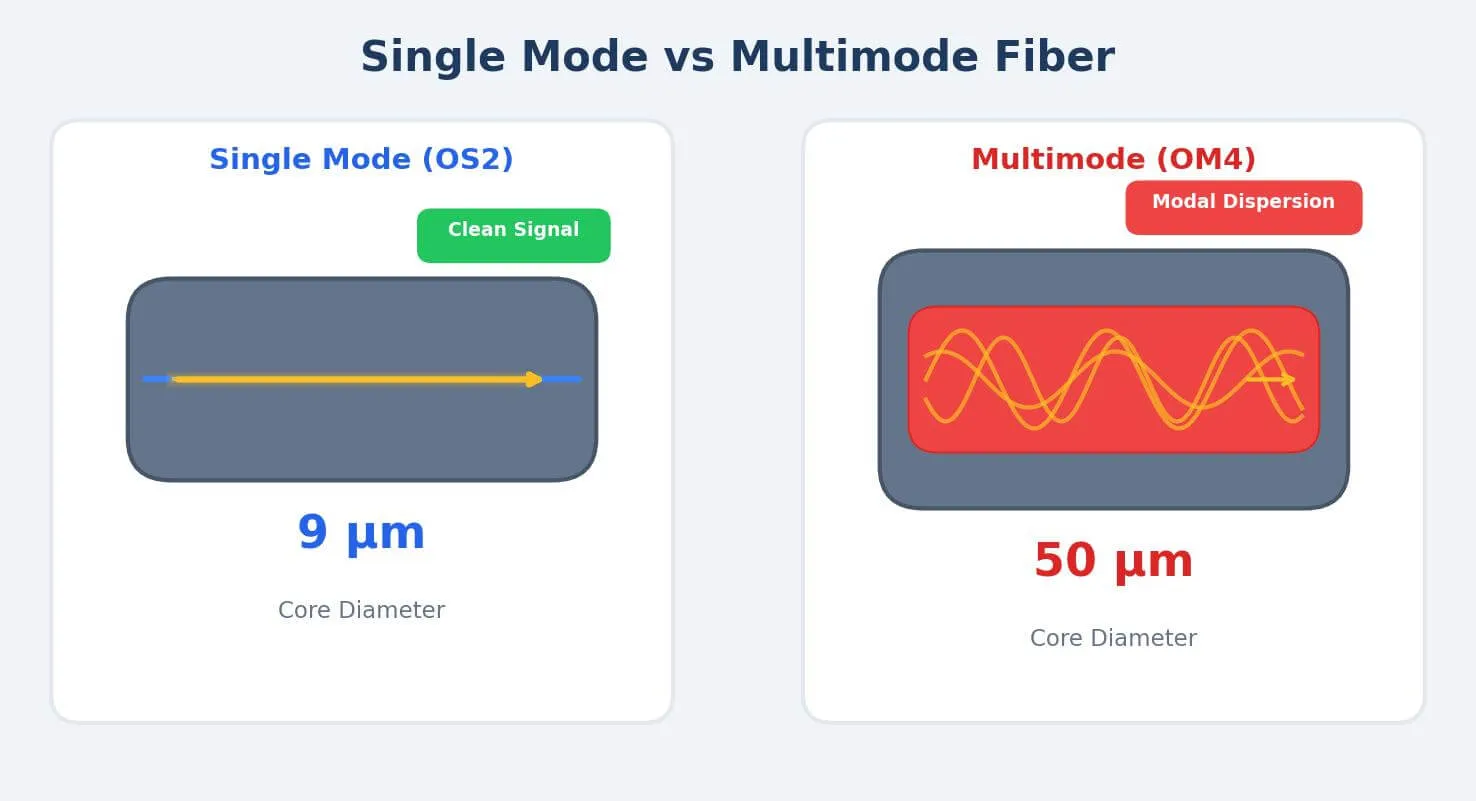

Buni shunday o'ylab ko'ring. Yagona rejim – bu sport avtomobili{1}}yana bo‘ylab bir nur nuri shunchalik yupqa (9 mikrometr) bo‘lib, inson sochi bilan solishtirganda semiz ko‘rinadi. Toza signal, kuchaytirmasdan 10, 20, 100 kilometr masofani bosib o'tadi. Multimod - pikap yuk mashinasi. Kengroq yadro (50 mikrometr{10}}sochdan yupqaroq, lekin 6 karra kattaroq), bir vaqtning o'zida bir nechta yorug'lik nurlari o'tadi. U bilan ishlash osonroq, ulanish arzonroq. Ammo bu sakrab turgan nurlar bir necha yuz metrdan keyin aralasha boshlaydi. Signal loyqalanadi.

Qopqonni ko'ryapsizmi? Yagona rejimli kabel arzonroq. Biroq qabul qiluvchi qurilmalar 3-5 baravar qimmat turadi. 500-portli kampus uchun bu farq faqat optikada 30-50 000 dollarni tashkil qiladi. Janubi-Sharqiy Osiyo bo‘ylab 2023-2024 yillarga mo‘ljallangan loyihalarimizda biz xarid guruhlari qisqa muddatlarda “kelajakni tekshirish uchun” aniq hisob-kitoblarni tanlab olishning yagona rejimidan yonib ketishganini, so‘ngra qabul qiluvchi-translyator xarajatlari byudjetga ta’sir qilganda shiddat bilan ishlayotganini ko‘rdik.

Endi -POL arxitekturasi hamma narsani oʻzgartiradi.To'liq optik shaharchaPOL yordamida joylashtirishtalab qiladiyagona rejim. Tanlov ishtirok etmaydi. Texnologiya GPON toʻlqin uzunligi-bir tolali ipda qarama-qarshi yoʻnalishda harakatlanadigan ikki toʻlqin uzunligi-boʻlinish multipleksiyasidan foydalanadi. Faqat bitta rejimning toza uzatmasi bilan ishlaydi.

Shunday qilib, agar siz POL qurayotgan bo'lsangiz, multimodli bahsni o'tkazib yuboring. Lekin an'anaviy Ethernet? Bu yerdaOptik LAN uchun tola tanlashmurakkablashadi.

Nima uchun SC/APC POLda ustunlik qiladi (va siz ranglarni aralashtirganda nima bo'ladi)

An'anaviy kampus tarmoqlari daraxtga o'xshaydi. Ildizdagi yadro kaliti, filiallardagi tarqatish kalitlari, har bir qavatdagi kirish kalitlari. Ko'plab jihozlar, ko'plab quvvatlar, ko'plab narsalar buziladi.

POL buni tekislaydi. Bitta markaziy OLT passiv ajratgichlar orqali har bir stol yoki xonadagi ONT larga ulanadi. Oraliq kalitlar yo'q. Har bir qavatda IDF shkafi yo'q. Faqat tolalar, ajratgichlar, so'nggi nuqtalar.

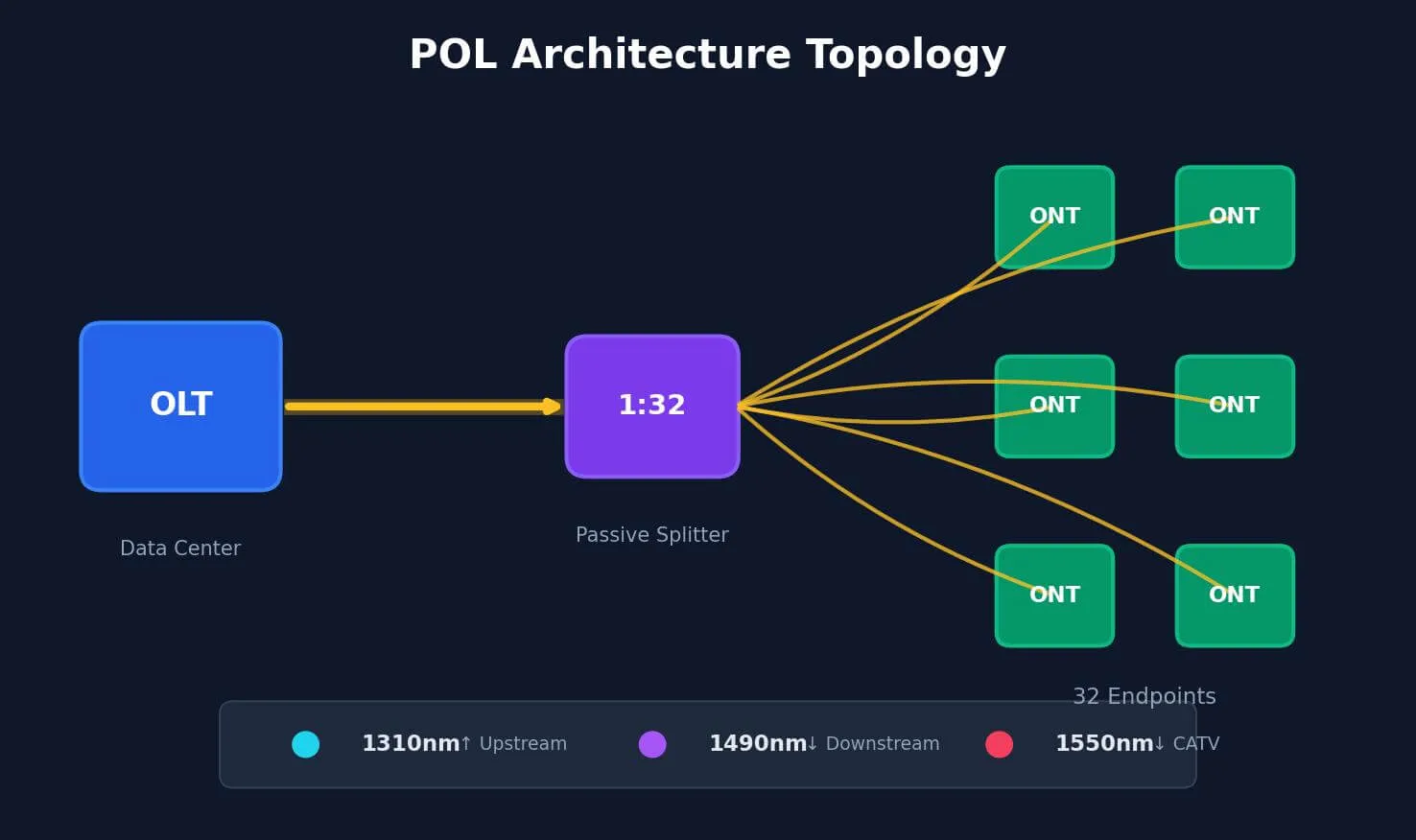

[Maʼlumotlar markazi] → OLT → Yagona tolali → 1:32 Splitter → 32 ONT

Pastki oqim: 1490nm|Yuqori oqim: 1310nm|Ikkalasi ham BIR tolali ipda

Splitterlar butunlay passivdir. Quvvat yo'q, elektronika yo'q, muvaffaqiyatsizlikka uchragan narsa yo'q. OLTdan keladigan yorug'lik 1:32 ajratgichga tushadi va 32 ta joyga bo'linadi. 32-to'lqinli purkagichli bog 'shlangi kabi, siz suv bosimini emas, balki lazer nurini bo'lasiz.

Ko'pchilik qo'llanmalar o'tkazib yuboradigan muhim tafsilot: POL SC/APC konnektorlaridan deyarli hamma joyda foydalanadi. "APC" tekis emas,-8 gradusda sayqallangan burchakli jismoniy kontaktni bildiradi. Yorug'lik tekis yuzaga (UPC) tushganda, ba'zilari to'g'ridan-to'g'ri manba tomon qaytib keladi. Ikki tomonlama POLda bu akslar shovqin hosil qiladi. O'nlab ulanish nuqtalarida shovqin to'planadi.

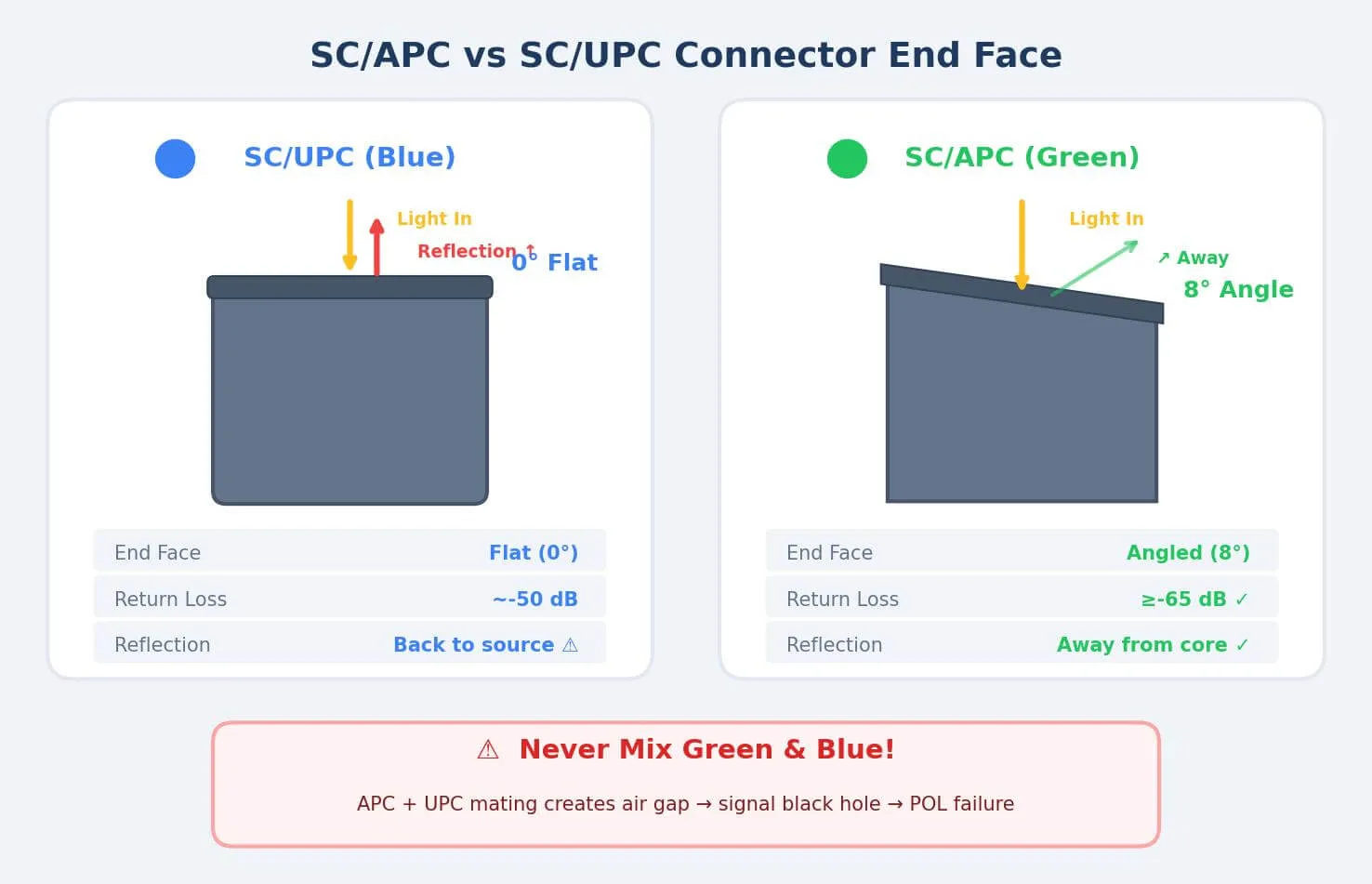

Burchakli APC yuzi ko'zgularni yadrodan uzoqlashtiradi. Qaytish yo'qotilishi ~-50 dB (UPC) dan -65 dB yoki undan yuqori (APC) ga tushadi. Taxminan 30 baravar kam aks ettirilgan yorug'lik uni orqaga qaytaradi. POL nuqtai nazaridan? Toza signal va buzilgan signal o'rtasidagi farq.

TIA Fiber Optik Ta'lim Kengashi buni sodda qilib aytadi: SC/APC passiv optik tarmoqlar uchun standart hisoblanadi, chunki ikki yo'nalishli tizimlarda qaytish yo'qotish xususiyatlari muhimdir. Buni SC/APC-taxmin qilmang-.

Yashil va ko'kni aralashtirganda nima bo'ladi:

Biz buni o'tgan yili aqlli mehmonxona GPON loyihasida ko'rdik. Pudratchi SC/APC (yashil) dan pol{1}}darajadagi ajratuvchi chiqishlarida-to‘g‘ri foydalangan. Ammo keyin xonalarga ONT ulanishlari uchun SC/UPC (ko'k) yamoq simlarini berdi. Jismoniy jihatdan u elektr tarmog'iga ulanadi. Falokat.

Yassi yuz bilan uchrashadigan burchakli yuz kichik havo bo'shlig'ini yaratadi. Aloqa maydoni deyarli hech narsaga qisqaradi. Qaytish yo'qotilishi keskin pasayadi. Ko'zda tutilgan optik quvvat OLT da yuqori-ko'zgu signallarini ishga tushirdi. Eng yomoni,-1550nm CATV signali yuqori quvvatda kelganida, havo bo'shlig'ining aks etishi chekka xonalardagi ONTlarning qayta-qayta oflayn rejimga tushib qolishiga olib keldi. Mehmonlar shikoyat qilishdi. Rahbariyat vahimaga tushdi. Tuzatish uchun 200+ xona uchun yamoq simlarini qaytadan tortib olish zarur.

Butun{0}}optik tarmoqda yashil{1}}ko‘k rangga-o‘tish “biroz sekinroq” emas. Bu qora tuynuk signalidir. 1dB qoʻshish yoʻqolishining oʻsishi kichik koʻrinadi-lekin 1:64 boʻlingan havolada bu tizimni buzadigan somondir.

Haqiqiy joylashtirish qarorlari

Ma'lumotlar markazidan birinchi splittergacha bo'lgan magistral.Bu sizning magistralingiz. U orqali hamma narsa oqadi. POL SC/APC-muhokama qilinmagan yagona rejimli OS2ni bildiradi. Lekin kabel darajasi,-oldindan tugatilgan va maydon-to‘xtatilgan, zaxira tolalar soni? Hali qaror qabul qilish kerak.

2 km dan (ko'pchilik kampus magistrallari) yugurish uchun standart OS2 ishni bajaradi. Kam tola yo'qotadigan-premiummi? Agar siz juda uzun ajratuvchi zanjirlarni bosmasangiz yoki 25G-PON-ni yangilashni rejalashtirmasangiz, haddan tashqari oshiring. Har bir ulagichga kiritish yoʻqolishi 0,3 dB dan past boʻlishi kerak-buni RFQda koʻrsating, sinov hisobotlarini talab qiling.

Oldindan tugatilgan magistral kabellar- qimmatroq turadi, lekin oʻrnatish vaqtini tejaydi. Buzilishlarni minimallashtirish muhim bo'lgan shifoxonalar yoki universitetlar uchunmi? O'shanga arziydi. Bo'sh vaqt bilan yangi qurilishmi? Maydonni tugatish yaxshi ishlaydi. OLTda yuqori-zichlikdagi tugatish uchun,optik tolali ulagichlarrafga o'rnatish uchun mo'ljallangan{0}}ilovalar texnik xizmat ko'rsatish vaqtida portni aniqlash va kirishni osonlashtiradi.

Splitterlardan ONTlarga tarqatuvchi kabellar.

Bu joyFTTO tolali ulagichlarqiziqarli bo'ling. Har bir ajratgichdan 32 ta joygacha bitta kabel-32 ta kabel emas. Splitter soniga ko'paytiring. Oʻrta oʻlchamdagi kampusda 1,500+ soʻnggi nuqtaga xizmat qiluvchi 50+ ta ajratgich boʻlishi mumkin. Ko'p ulagichlar.

SC/APC standart bo'lib qoladi. Lekin birinchi navbatda ONT texnik xususiyatlarini tekshiring-ba'zi yangi modellar LC/APC portlaridan foydalanadi. Agar shunday bo'lsa, siz LC{3}}to'xtatilgan kabellarni bo'ylab (tozalovchi) ishlatishingiz yoki splitterda SC{4}}LC gibrid adapterlaridan foydalanishingiz mumkin (ulanish nuqtalarini qo'shadi). Biz odatda birinchi variantni tavsiya qilamiz. Har bir adapter potentsial nosozlik nuqtasidir.

Nima uchun ulagichning sifati katta ahamiyatga ega:

Har bir ulagich uchun 0,1 dB farq ahamiyatsiz ko'rinadi. Yuzlab ulanishlar boʻylab koʻpaytiring-bu emas. Odatda 1:32 POL arxitekturasi ~28 dB umumiy yo'qotish byudjetiga ega. Splitter 15-17 dB iste'mol qiladi. Kabelni susaytirish yana bir nechta vaqtni oladi. Bu barcha konnektor yo'qotishlari uchun 8-10 dB qoldiradi. Arzon konnektorlar uzoqroq muddatlarda byudjetni oshirib yuboradi.

An'anaviy Ethernet magistral (siz POL qilmasangiz).Hamma ham POLga tayyor emas. Mavjud infratuzilmani yangilash kerakmi? Byudjet cheklovlari? An'anaviy kommutatsiyalangan Ethernet hali ham ishlaydi. Turli xil tolali qarorlar bo'lsa-da.

300 metrdan-qavatdan{2}}qavatdan-qo'shni binolarga-LC dupleksli OM4 multimode iqtisodiy jihatdan foydali. Transceiver tejamkorligi (SR va LR modullari) o'nlab kalitlarni ulashda qo'shiladi. Hisoblash 300+ metrga aylanadi. Ko'p rejimli kurash, ayniqsa yuqori tezlikda.Kampus tarmog'ida yagona rejimdan foydalanishinter-bino havolalari cheksiz o'tkazish qobiliyatini beradi. Bir marta oʻrnating, keyin nima boʻlishidan qatʼiy nazar 10G, 100G, 400G-ni qoʻllab-quvvatlang.

LC/UPC (APC emas) Ethernet-nuqtadan-nuqtagacha yaxshi ishlaydi. Ikki tomonlama WDM yo'q, shuning uchun qo'shimcha APC narxi va ishlov berish uchun ehtiyot bo'lish shart emas.

Ish stoli ulanishlari va hududni muhofaza qilish yechimi

FTTO tolaning stolga yetib borishini bildiradi. Ma'lumotlar markazidan farqli muhit. Kabellar tepiladi. Ularning ustida stullar aylanib yuradi. Tozalash xodimlari narsalarni buzadi. TheElyaf ulagichini tanlash bo'yicha qo'llanmaish stoli uchun chidamlilikni birinchi o'ringa qo'yadi.

Bend{0}}sezgir tola (BIF)-bo'lmaydi. Standart tola qattiq egilishlarda signalni yo'qotadi. BIF egilish radiuslarini pushti barmoqdan 7,5 mm-gacha qattiqroq tutadi. Oldindan kesilgan patch shnurlari (2m, 3m, 5m)-har bir stolda maydonni tugatishga nisbatan vaqtni tejang. Xarajatlardagi farq minimal, noqulay o'rnatish pozitsiyalaridan o'zgaruvchanlikdan qochadi.

Ochiq ofis muammosi:

Yirik internet-kompaniyaning{0}}to‘liq ochiq ofis sxemasi- loyihasida dizayner qo‘llab-quvvatlovchi ustunlarga ko‘rinadigan kabel yotqizgichlarini o‘rnatishdan bosh tortdi. Magistraldan har bir stolga to'g'ridan-to'g'ri yo'naltirish hamma joyda tolani anglatadi. Saqlash uchun dahshatli tush.

Bizning yechimimiz: Zona Qo'shimchalar ship plenumida yoki ko'tarilgan zamin ostida. Magistraldan har bir zona qutisiga ko'p{1}}tolali MPO magistrallarini o'tkazing. Qutining ichida yaqin atrofdagi 6-8 ish stantsiyasiga xizmat ko'rsatadigan LC Uniboot patch simlarini ajratib oling.

To'lovmi? Ish stantsiyalari harakatlanayotganda (va ular doimo harakat qiladi), siz shiftdagi orqa miya tolasiga tegmaysiz. Zona qutisiga 3 metrli yamoq simini almashtiring. Mijozning taxmini: MAC (ko'chirish/qo'shish/o'zgartirish) mehnat xarajatlarini 70% ga kamaytirish. 3 yildan ortiq ofisni qayta tashkil etish, bu qo'shiladi.

Muhim tafsilotlar: tor zonali qutilarda LC Uniboot yoki Push-Pull Tab konnektorlari majburiydir. 12 ta yamoq simi ulanganda, standart LC konnektorlari biror narsani olib tashlash uchun etarli joy qoldirmaydi. Biz buni qayta taʼmirlash loyihasida qiyin yoʻldan bilib oldik-bir kabelga kirish uchun qutining yarmini uzib qoʻyish kerak edi.

Pul masalasi

Hamma narx haqida so'raydi. Javob sizning vaqtingizga bog'liq. POL oldindan qimmatroq turadi (OLT va ONT arzon emas), lekin boshqa hamma narsada-ayniqsa, 10 yildan ortiq vaqt davomida sezilarli darajada tejaydi.

500 ta so'nggi nuqta uchun qo'pol taqsimot. Bu sanoat hisob-kitoblari, kafolatlanmagan kotirovkalar-sizning kilometringiz sotuvchiga, mintaqaga va xususiyatlarga qarab farq qiladi.

POL eng ko'p tejaydigan joy: zamin va quvvat. An'anaviy tarmoqlar har qavatda IDF shkaflari,-kalitlar, UPS, konditsionerlarga muhtoj. POL bularning barchasini quvvatga, sovutishga muhtoj bo'lmagan, devorga o'rnatilgan qutiga-darslik hajmidagi passiv ajratgichlar bilan almashtiradi. Huawei FTTO hujjatlarida 50{6}}70% quvvat kamayishi-bu marketing ko‘rsatkichi, bunga shubha bilan qarang, ammo yo‘nalish haqiqatdir. Kamroq faol qurilmalar kamroq elektr energiyasi va kamroq issiqlikni olib tashlashni anglatadi.

Kir sizning dushmaningiz (500 dollarlik dars)

Savdo risolalarida biror narsa ta'kidlanmagan: ifloslanish tolali tarmoq ishdan chiqishining asosiy sababidir. Uskunaning ishdan chiqishi emas. Kabelning shikastlanishi emas. Kir.

Yagona rejimli tola 9-mikrometrli yadroga ega. Ko'zingizga ko'rinmaydigan chang 10%+ yorug'lik o'tkazuvchanligini bloklaydi. Barmoq izi moyi ulanishni uzish uchun yetarlicha yo'qotish hosil qiladi. Qattiq ulanish byudjetlari bo'lgan POL tizimlarida bir necha nuqtada ifloslanish tarmoq bo'ylab muammolarga olib keladi.

5000 dollarga aylangan 500 dollar:

Janubi-Sharqiy Osiyo kampus loyihasi. Mijoz byudjetdan professional tozalash to'plamlarini taxminan 500 dollarga qisqartirdi. "Faqat chang qopqoqlaridan foydalaning va ehtiyot bo'ling." Ishchilarga tegishli tekshiruv uskunasisiz o'rnatishga ruxsat berilgan.

Taqdim etilganidan bir hafta o'tgach, havolalarning taxminan 15 foizi tushunarsiz paket yo'qolishini ko'rsatdi. Muhandislik guruhi OTDR uskunasi bilan qaytishi, konnektorlarni birma-bir tortib, har bir yuzni tekshirishi kerak edi. Aniqlash: o'rnatish vaqtida ifloslangan ferrullarning aksariyati chang zarralari bilan tirnalgan. Qaytarib bo'lmaydigan zarar.

Yakuniy hisob: ~100 ta yamoq simi almashtirildi (2000 dollarlik materiallar), ikki texnik uchun uch kunlik mehnat ($3,000+), shuningdek, muvaffaqiyatsiz topshirish tufayli obro'ga putur etkazildi. 500 dollarlik “tejamkorlik” ularga 10 barobar qimmatga tushdi.

Tolali ulagichning so'nggi yuzi ko'z olmasiga qaraganda ancha mo'rt. 400x kattalashtirish ostida chang zarrasi oydagi kraterga o'xshaydi. Agar siz tozalash vositalarini sotib olmasangiz, ta'mirlash uchun byudjetni uch baravar oshiring.

Juftlashdan oldin tekshirish majburiydir. 400x tolali mikroskop bir necha yuz dollar turadi va minglab muammolarni bartaraf etishning oldini oladi. Har bir ulagich oʻrnatish va texnik xizmat koʻrsatish vaqtida-ulanishdan oldin tekshiriladi. Tozalash protokoli: avval quruq arting (tuklarsiz{5}}), agar kerak bo'lsa 99%+ izopropil spirt bilan nam tozalang, yana quriting, qayta-tekshiring. 30 soniya vaqt oladi. O'tkazib yuborish keyinroq tashxis qo'yish uchun soatlab ketadi.

Keyingi nima bo'lishini rejalashtirish

Kampus tolasi 15-25 yil davom etadi. Bugun siz o‘rnatgan kabel biz ixtiro qilmagan texnologiyalar standartga aylanganda ham o‘sha yerda qoladi.

POL uchun yaxshi yangilik: jismoniy qatlam butun yo'l xaritasini qo'llab-quvvatlaydi. Joriy GPON 2,5 Gbit/s quyi oqimda ishlaydi. 10G-PON (XGS-PON) allaqachon mavjud. 25G{6}}Sinovlarda. 50G-PON standartlarini ishlab chiqishda. Hammasi bir xil tola va konnektorlardan foydalanadi-faqat OLT va ONT uskunalari o'zgaradi.

OFS Optics taʼkidlashicha, koʻp rejimli korporativ masofalarning koʻpchiligini adekvat tarzda boshqarsa-da, maʼlumotlar tezligi oshishi bilan yagona rejimning oʻtkazish qobiliyatining afzalliklari yanada yaqqol namoyon boʻladi. Ular yagona rejimga o'tish tendentsiyasini tan olishadi, chunki transmitter mukofotlari tor.

A To'liq optik shaharchayagona rejimli tutqichlar asosida qurilgan Wi-Fi 7 qayta yuklash (har bir AP uchun koʻp-gigabit), 8K video kuzatuvi, IoT zichligini biz-kabelga tegmasdan oldindan aytib boʻlmaydi. Infratuzilmani birinchi marta to‘g‘ri yo‘lga qo‘yishning qiymati shu.

RFQ-ga nima qo'yish kerak

a uchun ulagichlar manba qachonPOL kabel qo'llanma-mos joylashtirish, quyidagi minimumlarni belgilang:

Qo'shish yo'qolishi: Odatda 0,25 dB dan kam yoki unga teng, Maks 0,35 dB dan kam yoki unga teng

Qaytish yo'qolishi (APC): 65 dB dan katta yoki unga teng

Qulf: sirkonli keramika

Juftlanish sikllari: 500 dan katta yoki teng, 0,2 dB dan kam yoki teng o'zgarish

Hujjatlar: individual test natijalari yoki seriyali sertifikatlar

Vazifalar{0}}oʻta muhim boʻlgan joylarda ishlab chiqarishga ega boʻlgan taʼminotchilar-bir nechta zavod sotib oladigan savdo kompaniyalari emas) yanada barqaror sifatni taʼminlaydi.Evolux tolasikorxona POL loyihalari talab qiladigan sinov hujjatlari bilan-to‘g‘ridan-to‘g‘ri zavod mahsulotlarini taklif qiladi.

Byudjetga arziydigan zaxira koeffitsientlari: 5-oldindan tugatilgan yig'ilishlar uchun 10%, dalada o'rnatiladigan ulagichlar uchun 15{5}}20% (tugatishdagi nosozliklar uchun hisoblar), birinchi yil MAC-larni qayta ishlash uchun yamoq kabellari uchun 10-15%.

Tezkor havola

To'g'ri siljishTo'liq optik shaharchaarxitektura tezlashadi, chunki korxonalar operatsion va energiya tejashni kashf etadilar. Yangi bino uchun POL-ni o'rnatyapsizmi yoki an'anaviy infratuzilmani yangilayapsizmi, o'rnatish vaqtida qabul qilgan konnektor qarorlari keyingi o'n yoki ikki yil davomida ishonchlilikni belgilaydi. Birinchi marta ularni to'g'ri oling.
