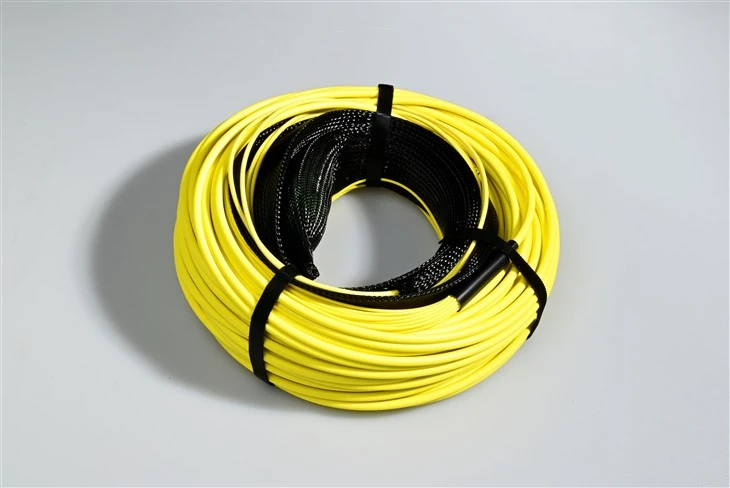

12 yadroli SC APC tolali optik patch kabeli
video
12 yadroli SC APC tolali optik patch kabeli

12 yadroli SC APC tolali optik patch kabeli

Optik tolali patch kabeli SC APC 12Core
●Kam qo'shish yo'qolishi, yuqori qaytish yo'qolishi
●Kichik, engil, yuqori zichlikdagi ulanish
●Standart aniq plastik material
●Yuqori ishonchlilik va barqarorlik
●Takrorlanish va oʻzgaruvchanlik-yaxshi
Send Inquiry

Product Introduction

12 yadroli SC APC tolali optik patch kabeli nima?

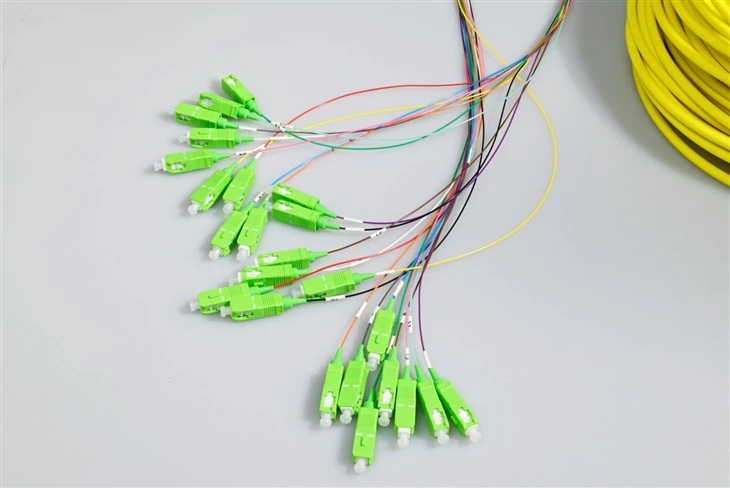

12-yadroli SC APC tolali optik patch shnuri 12 ta rang kodli tolalarni bitta kabelga birlashtiradi va ular bilan tugaydi.SC APC ulagichlariikkala uchida. 8-darajali burchakli tirgak GPON OLT, CATV boshlari va DWDM tizimlarining orqa aks ettirish talablariga javob beradigan 60 dB-dan ortiq yoki unga teng bo‘lgan qaytish yo‘qotilishini ta’minlaydi. Singlemode OS2 (standart) va Multimode OM1–OM5 opsiyalarida mavjud bo'lgan ushbu yig'ilish o'n ikkita alohida o'tish moslamasini bitta tartibga solinadigan kabel o'tkazgich bilan almashtiradi, bu kabel chalkashligini kamaytiradi va joylashtirishni tezlashtiradi.



Asosiy spetsifikatsiyalar



Parametr Birlik FC, SC, LC/ Zirhli tolali patch shnuri ST, MU MT-RJ, MPO E2000
SM MM SM MM SM MM SM
Kompyuter UPC APC Kompyuter Kompyuter UPC Kompyuter Kompyuter UPC Kompyuter Kompyuter APC
Qo'shish yo'qolishi (odatiy) dB 0,3 dan kam yoki teng 0,2 dan kam yoki teng 0,3 dan kam yoki teng 0,2 dan kam yoki teng 0,3 dan kam yoki teng 0,2 dan kam yoki teng 0,2 dan kam yoki teng 0,3 dan kam yoki teng 0,2 dan kam yoki teng 0,2 dan kam yoki teng 0,3 dan kam yoki teng 0,3 dan kam yoki teng
Yo'qotishlarni qaytarish dB 45 dan katta yoki teng 50 dan katta yoki teng 60 dan katta yoki teng 30 dan katta yoki teng 45 dan katta yoki teng 50 dan katta yoki teng 30 dan katta yoki teng 45 dan katta yoki teng 50 dan katta yoki teng 35 dan katta yoki teng 55 dan katta yoki teng 75 dan katta yoki teng
Operatsion to'lqin uzunligi nm 1310, 1510 1310, 1510 1310, 1510 1310, 1510
Almashuvchanlik dB 0,2 dan kam yoki teng 0,2 dan kam yoki teng 0,2 dan kam yoki teng 0,2 dan kam yoki teng
Tebranish dB 0,2 dan kam yoki teng 0,2 dan kam yoki teng 0,2 dan kam yoki teng 0,2 dan kam yoki teng
Ishlash harorati daraja -40~75 -40~75 -40~75 -40~75
Saqlash harorati daraja -45~85 -45~85 -45~85 -45~85
Kabel diametri mm φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9





Ulanish yechimlari

FTTH markaziy ofisi: OLT → PLC Splitter

Har bir GPON/XGS-PON kanali boʻylab 60 dB dan ortiq yoki unga teng boʻlgan qaytish yoʻqotilishini saqlab, OLT liniya kartasi va splitter kirish portlari orasidagi barcha 12 ta kanalni bir marta tortib oling.

CATV Headend: Transmitter → Tarqatish

Analog RF-tolali{1}}tolali havolalar CNRni saqlab qolish va CSO buzilishlarini minimallashtirish uchun 60 dB dan ortiq yoki unga teng qaytish yo‘qotilishini talab qiladi. Ushbu 12-tolali APC yig'indisi uzatuvchining ishlashini spetsifikatsiya doirasida ushlab turadi.

DWDM / Cogerent Optical: Mux/Demux Patching

DWDM mux/demux modullaridagi APC portlariga mos keladi, bu har bir 100G/400G kogerent to'lqin uzunligi kanalining qaytish yo'qotish byudjetiga mos kelishini ta'minlaydi.

5G Fronthaul: BBU → RRU tarqatish

CPRI/eCPRI tolasini tarqatish uchun 5G C-RAN ODF panellarida SC APC oʻzaro-ulanishlarini soddalashtiradi.



Xususiyatlari



60 dB dan katta yoki unga teng Qaytish yo'qolishi

12-core SC APC fiber optic patch cord 8-degree angledferrule achieving 60dB return loss

8-darajali burchakli tsirkonli keramik ferrula aks ettirilgan yorug'likni qoplamaga qayta yo'naltiradi - UPCga qaraganda 10 dB yaxshi. GPON OLT, CATV transmitterlari va DWDM kogerent transmitterlarini beqarorlashtiruvchi orqa aks ettirishdan himoya qiladi.

12-tolalarni birlashtirish

Compact 12-fiber SC APC cable assembly replacing twelveindividual jumpers in ODF rack

Bitta yig‘ilishda o‘n ikkita TIA{1}}598 ta rangli-kodlangan tolalar kabel trubasini to‘ldirishni 70% gacha kamaytiradi, stend yo‘nalishini soddalashtiradi va bo‘sh joy cheklangan markaziy ofislar va bosh xonalarda havo oqimini yaxshilaydi.

Yuqori ishonchlilik va keng harorat diapazoni

SC APC connector with aramid yarn reinforcement for hightensile strength and wide temperature stability

Nozik plastik korpus va aramid ipni mustahkamlash 100 N dan kattaroq yoki unga teng kuchlanishni ta'minlaydi. -40 darajadan +75 gradusgacha bo'lgan ish haroratida barqaror ishlash, buzilmasdan 500 dan ortiq yoki teng juftlashishni qo'llab-quvvatlaydi.

100%-Sinovdan oʻtgan

Each core of 12-fiber SC APC patch cord individually testedfor insertion loss and return loss

Barcha 12 ta tolalar 1310 nm va 1550 nm da IL va RL uchun alohida sinovdan o'tkazildi. Har bir-asosiy sinov hisobotlari operator tomonidan-baraja joylashuvini kuzatish uchun bepul kiritilgan.



Orqaga-Reflection-Nozik tarmoqlar uchun moʻljallangan

60 dB dan ortiq yoki unga teng boʻlgan qaytarilish yoʻqotilishi majburiy boʻlsa, -GPON, CATV, DWDM, kogerent optika-12-yadroli SC APC patch-shnuri birlashgan kabelda APC darajasidagi unumdorlikni taʼminlaydi.

12-core SC APC fiber optic patch cords in FTTH central office OLT rack with PLC splitter frame

GPON / XGS-PON Optik tolali CATV DWDM / Kogerent optika 5G Fronthaul



Ilova stsenariylari



12-core SC APC patch cord connecting OLT to PLC splitter in FTTH GPON central office

GPON / XGS-PON

  • OLT → 60 dB dan katta yoki unga teng bo'lgan qaytish yo'qolishi bilan PLC ajratuvchi patching
  • FTTH markaziy ofislarida yuqori-zichlikdagi tolalarni taqsimlash
  • Keyingi{0}}avlod 25G/50G PON tizimlari
12-core SC APC cable patching DWDM mux demux modules for coherent 100G 400G transport

Analog va raqamli CATV

  • Headend transmitter va EDFA tuzatish
  • Kam CSO/CTB buzilishlarini talab qiluvchi{0}}tolali{1}}uzagi RF
  • RFoG teskari{0}}yoʻl ulanishlari
12-core SC APC cable patching DWDM mux demux modules for coherent 100G 400G transport

DWDM va izchil transport

  • DWDM / CWDM mux/demux APC portini tuzatish
  • 100G/400G kogerent transmitterning o'zaro ulanishi
  • 1310/1550 nm tezlikda-metro va uzoq masofali yagona rejim
12-core SC APC patch cord in 5G C-RAN fronthaul BBU to RRU fiber distribution frame

5G Fronthaul va sinov

  • BBU{0}}to-RRU tolali tarqatish (CPRI / eCPRI)
  • OTDR ishga tushirish kabellari va mos yozuvlar kabellari
  • Zavodda{0}}yuzni tekshirish va qabul qilish sinovi



TSS



Savol: "APC" nimani anglatadi va nima uchun bu muhim?

Javob: APC burchakli jismoniy kontaktni anglatadi. Qulfning uchi{1}}yuzi 8- graduslik burchak ostida jilolangan boʻlib, bu yorugʻlikni manbaga emas, balki qoplamaga aks ettiradi. Bu 60 dB-10 dB dan yuqori yoki unga teng bo'lgan qaytish yo'qotilishiga erishadi, tekis silliqlangan UPC konnektorlariga qaraganda yaxshiroq. GPON, CATV va DWDM kabi tizimlar signal sifatini pasaytirishning oldini olish uchun APC-ni talab qiladi.

Savol: SC APC ni SC UPC adapteriga ulay olamanmi?

Javob: Yo'q. Burchakli ferrul tekis UPC ferrul bilan to'g'ri aloqa qila olmaydi, bu esa 2-3 dB+ ortiqcha yo'qotish va potentsial ferrul shikastlanishiga olib keladi. Har doim yashil APC va yashil APC mos keladi. Agar siz APC va UPC portlarini bog'lashingiz kerak bo'lsa, maxsus gibrid patch simidan foydalaning. SC ulagichining mosligi haqida batafsil ma'lumot olish uchun bizning blogimizga qarang:Fiber Optik SC patch kabeli boshqa turdagi ulagichlarga mos keladimi?

Savol: Bu 12 yadroli SC multimode patch kabelidan qanday farq qiladi?

Javob: Asosiy farq - ulagichni jilo va maqsadli dastur. Ushbu SC APC versiyasi 8-darajali burchakli ferrullardan (60 dB dan katta yoki unga teng qaytish yo‘qotilishi) foydalanadi, asosan orqa aks ettirishga sezgir bo‘lgan GPON, CATV, DWDM-bir rejimli tizimlar uchun mo‘ljallangan. TheSC multimodli patch kabelikorporativ LAN va SAN xotirasi kabi qisqa -koʻp rejimli ilovalar uchun optimallashtirilgan yassi{0}}saylangan (PC/UPC) ferrullardan (30–50 dB dan katta yoki unga teng) foydalanadi.

Savol: Qanday qo'shish yo'qotilishi va qaytish yo'qotilishini kutishim kerak?

Javob: Har bir SC APC ulagichi kiritish yo‘qotilishi 0,3 dB dan kam yoki unga teng (odatda 0,15–0,20 dB) va qaytish yo‘qotilishi 60 dB dan katta yoki unga teng. Har bir yadro jo'natishdan oldin 1310 nm va 1550 nm da sinovdan o'tkaziladi. Har bir{8}}asosiy test hisobotlari qoʻshimcha haq olinmaydi. Qanday qilish haqida ko'proq ma'lumot olish uchunoptik tolali konnektorlarda kiritish yo'qotilishini kamaytirish, bizning blogimizni tekshiring.

Savol: Bu multimodda ham mavjudmi?

Javob: Ha. Yagona rejimli OS2 SC APC uchun standart konfiguratsiya boʻlsa-da, soʻrov boʻyicha koʻp rejimli variantlar (OM1–OM5) ham mavjud. Biroq, SC APC birinchi navbatda yagona rejimli tizimlarda qo'llaniladi. Ko'p rejimli ilovalar uchun bizning 12 yadroli SC UPC multimode patch kabelimiz yaxshiroq mos kelishi mumkin.

Savol: Gibrid ulagichlar yoki maxsus uzunliklarga buyurtma bera olamanmi?

Javob: Ha. Gibrid konfiguratsiyalar (SC APC dan LC APC, FC APC va boshqalar) va maxsus uzunliklar (0,5 m dan 30 m+ gacha) qo'llab-quvvatlanadi. Ko'ylagi variantlari orasida LSZH, PVC, OFNR va OFNP mavjud. Maxsus taklif uchun texnik xususiyatlaringiz bilan biz bilan bog'laning.

Savol: SC APC ulagichlarini qanday tozalashim kerak?

Javob: Har bir ulanishdan oldin tolali mikroskop (200×/400×) bilan tekshiring. 2,5 mm ferrullar uchun-bir marta bosiladigan qalam tozalagich bilan tozalang yoki tuksiz{5}}IPA sochiqlardan keyin quruq salfetkalardan foydalaning. Hech qachon ferrul uchiga tegmang. Burchakli sirtdagi ifloslanish IL va RL ish faoliyatini yomonlashtirishi mumkin.
