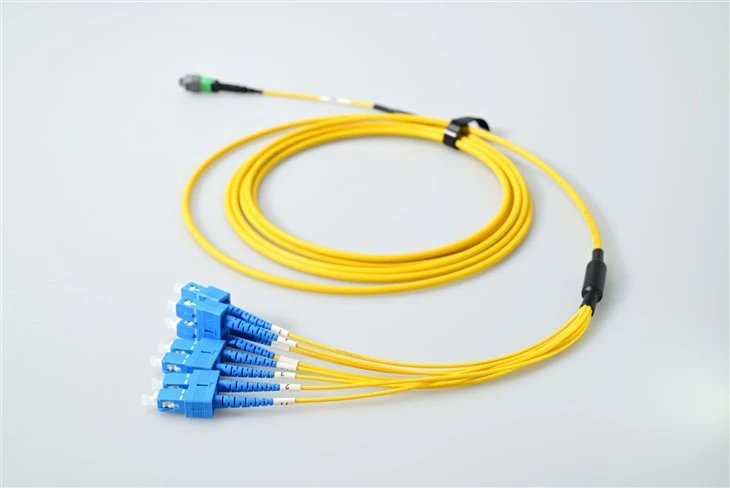

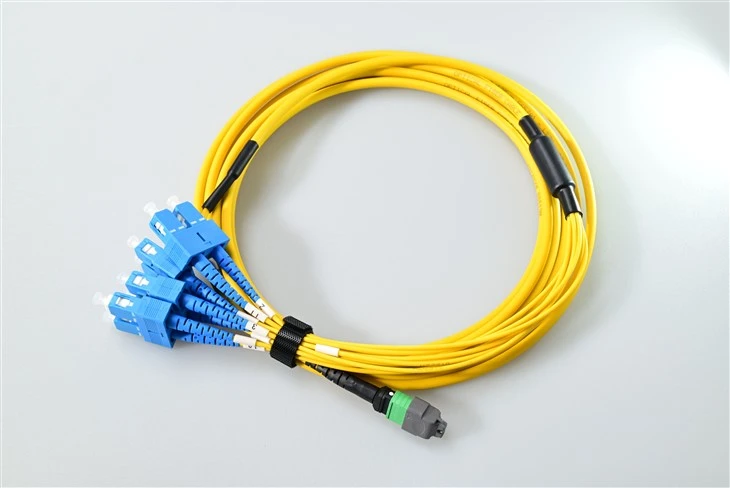

8 CORE SC TO MTP MPO Fiber Patch Cords

Javob: Bu, albatta, siz allaqachon o'rnatgan narsaga to'g'ri keladi. Agar siz SC ulagichlarida standartlashtirilgan eski uskuna yoki infratuzilma bilan ishlayotgan bo'lsangiz - bu LC yangi standart bo'lishidan oldin korporativ tarmoqlar va telekommunikatsion muhitlarda juda keng tarqalgan edi - SC to MTP/MPO to'liq ma'noga ega. Bizda mijozlar o‘zlarining asosiy kalitlarini 40G yoki 100G QSFP uzatgichlariga yangilashdi, ammo ularning mavjud patch panellari va tolali uzatmalari hammasi SC. Ushbu uzilish kabeli ularga hamma narsani yirtib tashlamasdan va almashtirmasdan bu bo'shliqni qoplash imkonini beradi. Bundan tashqari, SC konnektorlari yanada mustahkamroq va yuqori tebranishli muhitda yoki texniklar qo‘lqop bilan ishlaganda-qo‘llash osonroq.

Javob: Demak, past{0}}yo‘qotishli versiyada qattiqroq ishlab chiqarish toleranslariga ega bo‘lgan yuqori darajali- MT ferrullari ishlatiladi – biz bir necha nanometr ichida bo‘lgan paypoq geometriyasi haqida gapiryapmiz. Odatda qo'shish yo'qolishi 0,3 dB dan past, maksimal 0,5 dB. Standart yo'qotish standart MT ferrullaridan foydalanadi va siz 0,5 dB atrofida odatiy yo'qotishlarni ko'rasiz, maksimal 0,7 dB. Ma'lumot markazida qisqa masofalar uchun - aytaylik, 50 metr yoki undan kamroq - farq ko'pchilik ilovalar uchun ahamiyatsiz. Agar siz uzoqroq masofalarni bosib o‘tayotgan bo‘lsangiz, bog‘lanishning cheklangan byudjeti bilan shug‘ullanayotgan bo‘lsangiz yoki bir necha bosqichli kasetlarni ulayotgan bo‘lsangiz, har bir ulanish nuqtasi uchun qo‘shimcha 0,2-0,3dB tez qo‘shiladi. Biz odatda muhim 100G havolalarini-tashkil qilishda yoki yuqori tezlikda ishlashni xohlayotganingizda-kam yo‘qotishlarni tavsiya qilamiz.

Javob: Har bir kabel alohida rejim (OS2 9/125mm) yoki multimode (OM3/OM4 50/125mm) uchun moʻljallangan – siz aralashtirib boʻlmaydi. MT paychalarining hizalanishi va tola yadrosining o'lchamlari ikki tur o'rtasida farq qiladi. Multimode uchun siz odatda OM3 yoki OM4 tolasi orqali 40GBASE-SR4 yoki 100GBASE-SR4 qabul qiluvchilar bilan foydalanasiz. Yagona rejim uchun, 100GBASE-PSM4 yoki uzoq-40G ilovalarini oʻylab koʻring. Yaxshi xabar shundaki, biz ularni rang-kodlaymiz: multimod uchun aqua yoki magenta kurtka, bitta rejim uchun sariq. Qabul qiluvchilar va mavjud infratuzilmaga mos keladigan to‘g‘ri turdagi tolaga buyurtma berganingizga ishonch hosil qiling!

Javob: MTP konnektoridagi surish-tortib olish mexanizmi yuqori zichlikdagi-oʻrnatishlar uchun-oʻyinni oʻzgartiruvchi vositadir. LC yoki SC konnektorlarida topiladigan an'anaviy siqish--yorliqlar o'rniga, siz uzish uchun to'g'ridan-to'g'ri orqaga tortasiz - barmoq gimnastikasi shart emas. Agar siz o'nlab tolalar mahkam o'ralgan tor patch panelda ishlayotganingizda bu juda katta. Men texniklar 10 daqiqa davomida boshqa kabellar atrofidagi bo'shatish yorlig'ini siqish uchun kurashayotganini ko'rganman. Bas{10}}tortish orqali, hatto eng gavjum tokchalarda ham bir qoʻl bilan uzishingiz mumkin. Bundan tashqari, u noto'g'ri kabelni tasodifan uzib qo'yish yoki qo'shni ulanishlarni buzish xavfini kamaytiradi.

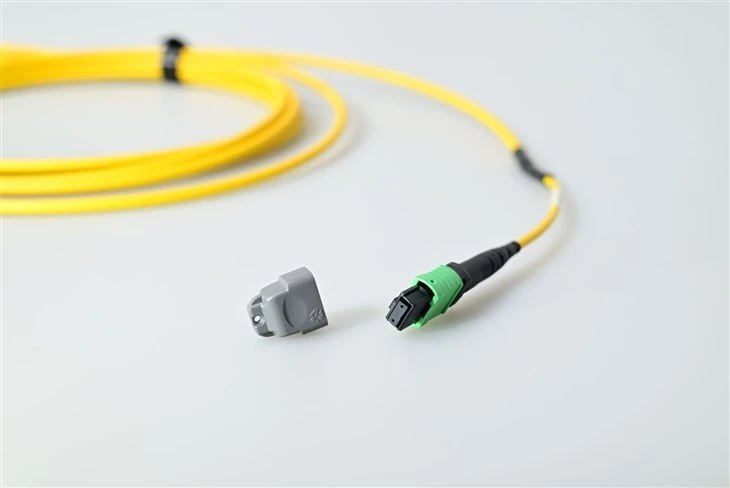

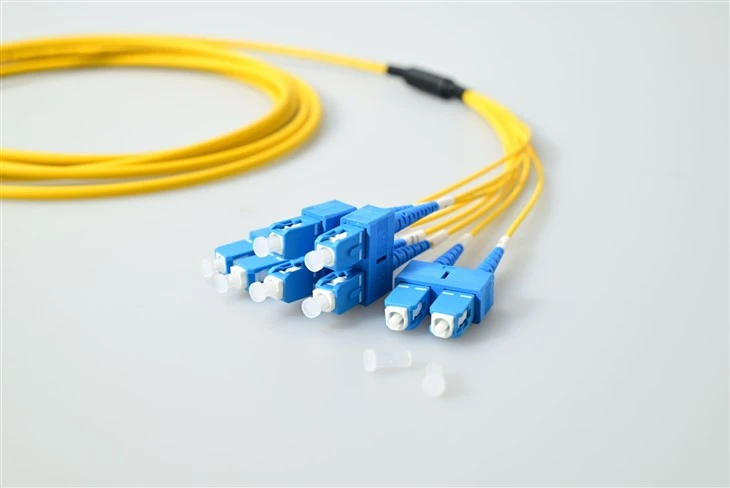

Javob: Qo'llanma pinlari MTP/MPO konnektorlari bilan sehrni amalga oshiradigan narsadir. Ular ultra-aniq metall pinlar (mikron{2}}darajadagi toleranslar haqida gapirayapmiz), ular ulagichga ulanganda MT ferrulini tekislaydi. Bu erda kelishuv: "erkak" versiyada pinlar, "ayol" versiyada ularni qabul qilish uchun teshiklar mavjud. 8 yadroli SC dan MTP/MPO kabellarimizning aksariyati MTP uchida ayol (pinsiz) MTP konnektorlari bilan birga keladi, bu QSFP qabul qiluvchilar yoki patch panellarga ulanish uchun standart hisoblanadi. Qabul qiluvchilar va panellarda erkak (pinli) konnektorlar mavjud. Shunday qilib, buyurtma berganingizda, agar sizda boshqacha talab qiladigan maxsus dastur bo'lmasa, ayol MTP kerak bo'ladi. SC tugaydimi? Standart dupleks SC ulagichlari, u erda hech qanday ajoyib narsa yo'q.

Javob: Biz uchtasini taklif qilamiz va har birining o'z o'rni bor. Dumaloq kabel eng keng tarqalgan - u mustahkamlangan, kabelni boshqarish tizimlari orqali o'tish oson va qattiq egilishlar uchun etarlicha moslashuvchan. Siz buni 3,0 mm diametrli ko'ylagi bilan ko'rasiz. Oval kabel tekisroq bo'lib, u baland qavatlar ostida yoki qattiq gorizontal simi tagliklarida yo'naltirish uchun yaxshi bo'lishi mumkin. Yalang'och lenta eng ixchamdir - bu tom ma'noda faqat minimal himoya ko'ylagi bo'lgan lenta tolasi. Bu har bir millimetr muhim boʻlgan ultra{6}}yuqori-zichlikdagi oʻrnatishlar uchun juda yaxshi, lekin qoʻpol ishlov berish uchun unchalik mustahkam emas. Ko'pgina ma'lumotlar markazi ilovalari uchun mustahkamlangan yumaloq kabelni tavsiya qilamiz. Bu moslashuvchanlik, chidamlilik va o'rnatish qulayligi o'rtasidagi yoqimli nuqta.

Javob: Qutblilik chalkash bo‘lishi mumkin, ammo bu oddiy versiya: standart 8{6}}tolali SC dan MTP/MPO uzilishi uchun siz odatda B tipidagi qutblilikka qaraysiz (usul B deb ham ataladi). Bu shuni anglatadiki, bir uchidagi 1-tola ikkinchi tomondan 8-tolaga, 2-tola 7-tolaga ulanadi va hokazo – bu “kalit-yuqoriga{12}}pastga” burish. Bu sizga 40G QSFP+ qabul qiluvchini to'rtta dupleks SC portiga ulash uchun kerak bo'ladi. A tipidagi qutblilik to'g'ridan-to'g'ri (1-tolali toladan 1-tolagacha) bo'lib, bu parchalanish ilovalari uchun kamroq tarqalgan. C turi maxsus kassetali konfiguratsiyalar bilan ishlatadigan kesishgan juftlarni o'z ichiga oladi. Xulosa: agar tarmoq dizayningiz boshqacha ko'rsatmasa, QSFP ilovalari uchun B turiga o'ting. Agar bizga tarmoq diagrammangizni yuborsangiz, biz sizga aniq konfiguratsiyani o'tkazishimiz mumkin.

Javob: Rangli kodlash - bu sizni tez aniqlash va aralashmaslik- uchun do'stingiz. Bu standart: akva ko'ylagi=OM3 multimode (10G bahosi), magenta/binafsha=OM4 multimode (40/100G reyting), sariq=OS2 yagona rejim. MTP/MPO korpusi ham bunga amal qiladi – siz bitta rejimda UPC jilosi uchun ko‘k korpusni va APC jilosi uchun yashil rangni ko‘rasiz. Ba'zi ishlab chiqaruvchilar o'zlarining o'zgarishlarini qo'shadilar, ammo bu sanoat standartlari. Funktsional jihatdan muhimmi? Haqiqatan ham emas - sariq simi ichidagi tola to'g'ri turdagi ekan, yaxshi ishlaydi. Ammo operatsion jihatdan bu juda muhim. Rangli kodlash texnik xodimlarga nima bilan ishlayotganini darhol bilishga yordam beradi, o'rnatish xatolarini kamaytiradi va muammolarni tezroq hal qiladi. Bundan tashqari, agar siz kabel ranglariga bir nazar tashlasangiz, tarmoq tekshiruvlari va hujjatlari ancha osonlashadi.
