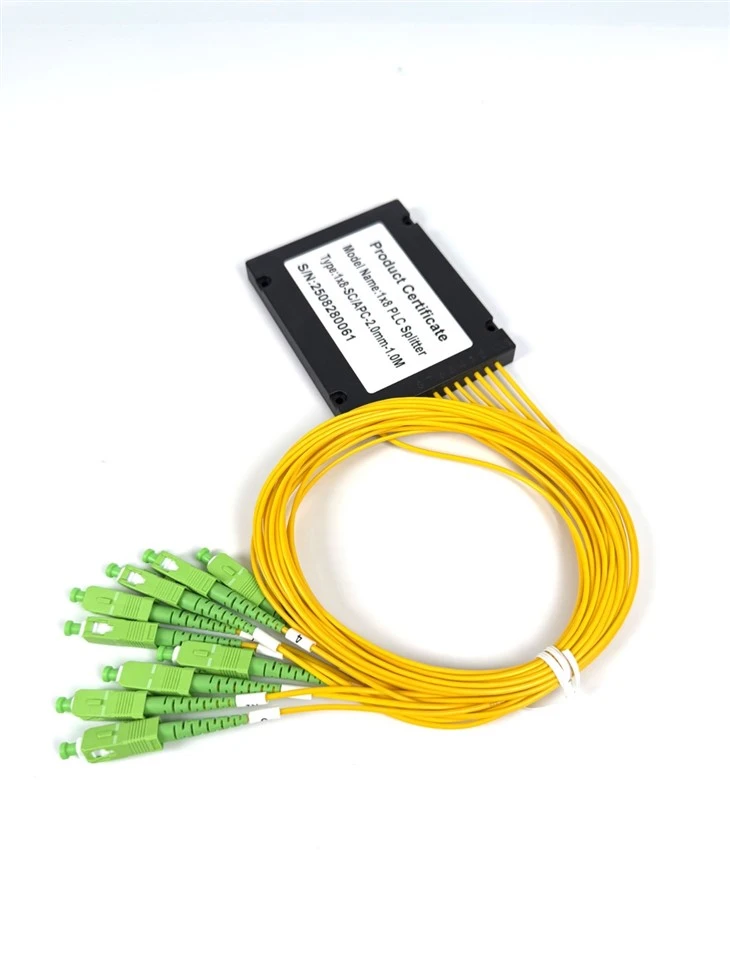

Optik tolali splitter nima?
Optik splitter - bu optik signallarni bir nechta qismlarga ajratadigan passiv qurilma. U birinchi navbatda FTTx/PON tarmoqlarida bitta optik tolali kabelni bir nechta tarmoqlarga bo'lish uchun ishlatiladi, bu bir nechta oxirgi foydalanuvchilarni qo'llab-quvvatlash imkonini beradi va shu bilan magistral tolali tarmoqdagi yukni kamaytiradi. Bundan tashqari, u uzoq{2}}masofaviy tarmoqlar, kabel televideniesi, bankomat sxemalariga texnik xizmat ko'rsatishda va mahalliy/metro tarmoqlarida signallarni tarqatishda qo'llaniladi.
Optik tolali splitterlar odatda kamida 2 portga ega va 128 tagacha portga ega bo'lishi mumkin. Eng ko'p qo'llaniladigan ikkita tur - bu iqtisodiy jihatdan samarali an'anaviy eritilgan bikonik konusli (FBT) ajratgich va ixcham, yuqori zichlikdagi mos tekislik nurli to'lqinli sxema (PLC) ajratgich.
Odatda PLC ajratgichlarida ishlatiladigan optik tolalarning bir nechta standart diametrlari mavjud bo'lib, ular tolalarning tashqi o'lchamlari bilan bog'liq. Keng tarqalgan tola diametri 250 m m, 900 m m va 2 mm ni o'z ichiga oladi. Turli xil tolalar diametrlari turli xil qadoqlash va ilovalar uchun javob beradi.
Mahsulot spetsifikatsiyalari
|

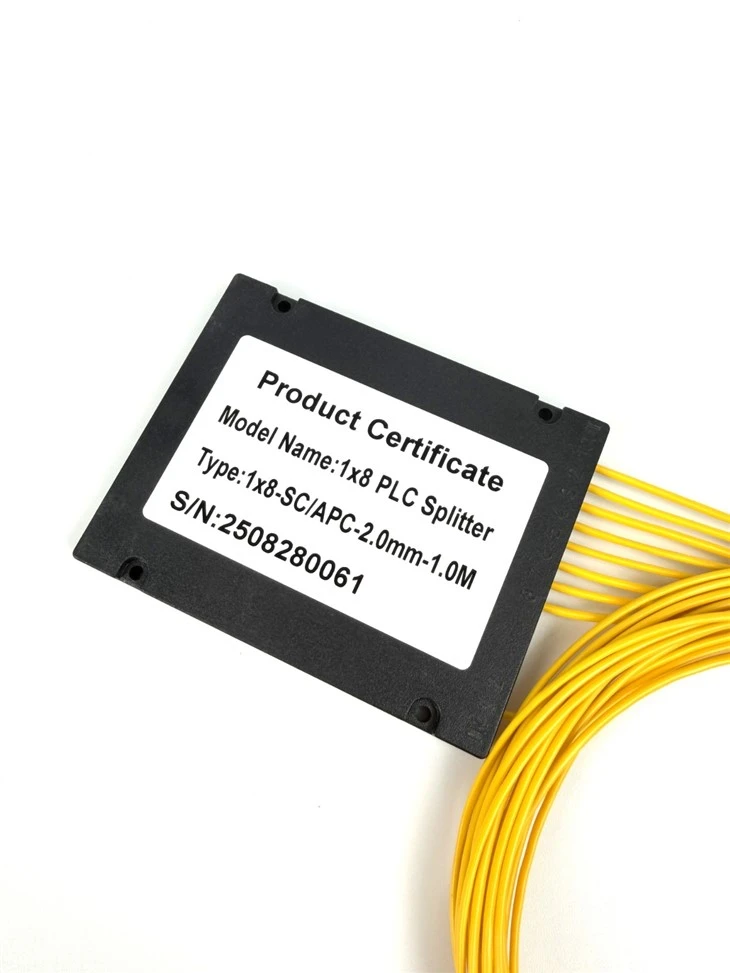

Paket uslubi |
ABS moduli |
Konfiguratsiya turi |
1x8 1x16 1x32 1x64 |
|
Elyaf turi |
Yagona rejimli G.657A1 |

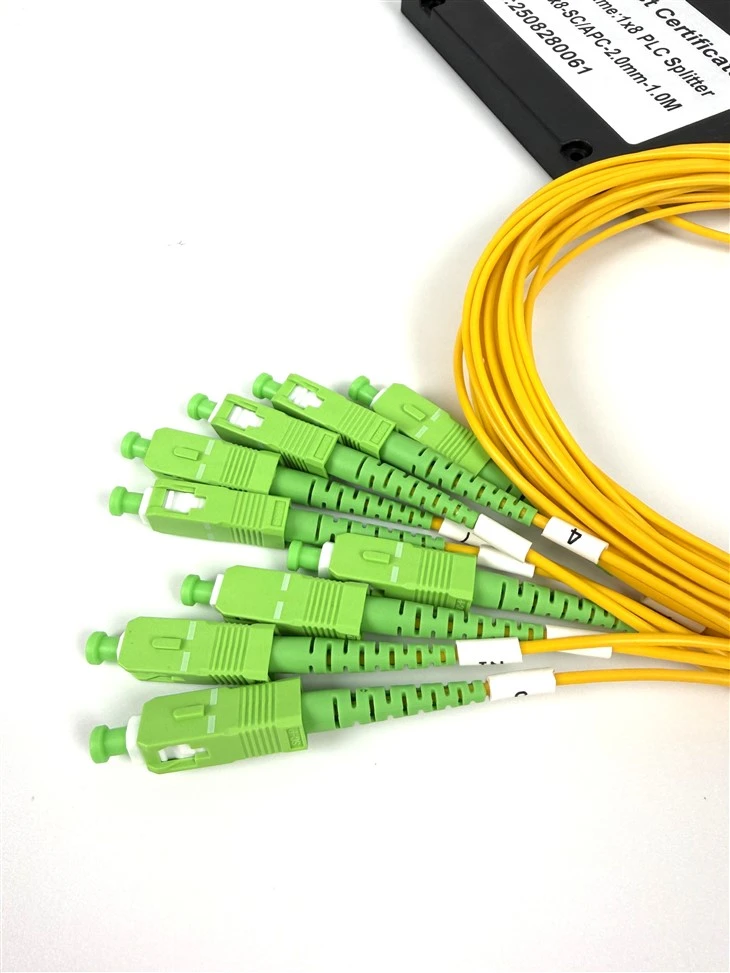

Ulagich turi |
SC/APC |
|
Elyaf diametri |
2,0 mm |
Elyaf uzunligi |
>1m |
|
Qo'shishni yo'qotish |
17,3 dB dan kam yoki unga teng |
Yo'qotishlarni qaytarish |
50dB dan katta yoki unga teng |
|
Yo'qotishning bir xilligi |
1,5 dB dan kam yoki unga teng |
Direktivlik |
65 dB dan katta yoki unga teng |
|
Polarizatsiyaga bog'liq yo'qotish |
0,3 dB dan kam yoki unga teng |
Haroratga bog'liq yo'qotish |
0,5 dB dan kam yoki unga teng |
|
To'lqin uzunligiga bog'liq yo'qotish |
0,3 dB dan kam yoki unga teng |
Operatsion tarmoqli kengligi |
1260 ~ 1650 nm |
|
Ishlash harorati |
-40 ~ 85 daraja |
Saqlash harorati |
-40 ~ 85 daraja |
Ilova
PLC ajratgichlari FTTH tarmoqlarida optik signallarni markaziy joydan bir nechta uy yoki joylarga tarqatish uchun keng qo'llaniladi. Quyidagi rasmda 1x4 PLC splitterning odatiy qo'llanilishi ko'rsatilgan. OLT dan kelgan optik signal PLC ajratgichga bitta kirish tolasi orqali kiradi. Keyinchalik, PLC ajratuvchisi kiruvchi optik signalni oldindan belgilangan nisbatga ko'ra to'rt xil nurga teng ravishda ajratadi, har bir nur kirish optik quvvatining bir xil nisbatiga ega. Bo'lingandan so'ng, optik signal to'rtta mustaqil chiqish tolasiga uzatiladi, ular signalni to'rt xil foydalanuvchi yoki qurilmalarga tarqatadi.
