MTP MPO tolali patch kabellari MM OM3

Javob: Ajoyib savol - bu har doim paydo bo'ladi! MPO (Multi{0}}fiber Push On) koʻp tolali ulagichlar uchun umumiy sanoat standarti boʻlib, MTP® esa US Conec tomonidan ishlab chiqarilgan-yuqori samarali brenddir. Buni shunday o'ylab ko'ring: barcha MTP konnektorlari MPO-mos keladi, lekin hamma MPO ulagichlari MTPning yaxshilangan xususiyatlariga ega emas. MTP versiyasi qattiqroq toleranslar, osonlikcha qayta tiklash uchun olinadigan korpuslar va yaxshi umumiy optik ishlashni taklif etadi. Ular toʻliq almashtirilishi mumkin va bir-biri bilan uygʻunlashadi, lekin ularni aralashtirganda umumiy havola unumdorligi pastroq{7}}sifatli ulagich bilan cheklanadi. Maʼlumotlar markazining muhim ilovalari uchun-eng yaxshi natijalarga erishish uchun MTPni tavsiya qilamiz.

Javob: Qutblilik - bu sizning transmitteringiz (Tx) boshqa uchidagi qabul qilgichga (Rx) ulanganligiga ishonch hosil qilishdir - xatoga yo'l qo'ying va sizda nol signal bor. Tezkor taqsimot: A turi "to'g'ridan-to'g'ri{1}}bo'ylab" tugmasi-bir uchida yuqoriga, ikkinchi tomonida-pastga tugmasi mavjud. B turi “teskari” ikkala uchi tugmacha-yuqoriga, tolalar joylashuvi 1--12 va 12-dan 1-ga aylantiriladi. C turi "juftlar aylantirilgan" bo'lib, u erda qo'shni juftliklar o'rnini almashtiradi. Ma'lumotlar markazlarida 40G/100G parallel optikani o'rnatishning ko'pchiligida biz B turini ko'p foydalanamiz, chunki u bir xil standart A-to-B dupleks yamoq simlarini ikkala uchida ham ishlatishga imkon beradi - inventarizatsiyani boshqarish osonroq. Agar ishonchingiz komil bo'lmasa, bizga tarmoq diagrammangizni yuboring va biz sizga to'g'ri polarit konfiguratsiyasini aniqlashga yordam beramiz.

Javob: 40GBASE-SR4 yoki 100GBASE-SR4 optikasi bilan ishlaydigan OM3 multimode tolasi bilan siz maksimal 100 metrga qaraysiz. 10GBASE-SR uchun OM3 300 metrgacha koʻtarilishi mumkin. Endi, agar sizga bir oz ko'proq kirish kerak bo'lsa, masalan, 40G/100G uchun 150 metr - siz o'tkazish qobiliyati yuqori bo'lgan OM4 tolasiga ko'tarilishni xohlaysiz (OM3 uchun 4700 MHz·km va 2000 MGts·km). Ko'pgina ma'lumotlar markazi ilovalari OM3 ning qo'li yetadigan joyga qulay tarzda joylashadi, chunki raf-to-to'xtash masofasi odatda 100 metrdan ancha kam. Xulosa: qisqaroq muddatga ega boʻlgan xarajat{27}}sezgir loyihalar uchun OM3 mukammal qobiliyatga ega va pulni tejaydi.

Javob: Bu juda muhim – jinsni noto‘g‘ri aniqlang va siz ulagichlarga zarar yetkazasiz yoki umuman aloqaga ega bo‘lmaysiz. Erkak MTP konnektorlarida hizalama pinlari mavjud; ayol konnektorlarda bu pinlarni qabul qiluvchi hidoyat teshiklari mavjud. Mana oltin qoida: erkak har doim ayol bilan juftlashadi, hech qachon bir xil--bir xil. Aksariyat qabul qiluvchi modullar (QSFP+, QSFP28) pinli-erkak interfeyslarga o‘rnatilgan, shuning uchun patch kabelingiz ayol bo‘lishi kerak. Ikkita ayol magistral kabelni adapter paneli orqali ulashda, adapterning o'zi pinni moslashtirishni boshqaradi. Biz kabellarimizni mikrotolali tolaning pastki-to‘g‘rilanishini ta’minlaydigan nozik hidoyat pinlari bilan ishlab chiqaramiz – shu tariqa biz o‘rnatishning past yo‘qotish raqamlariga erishamiz.

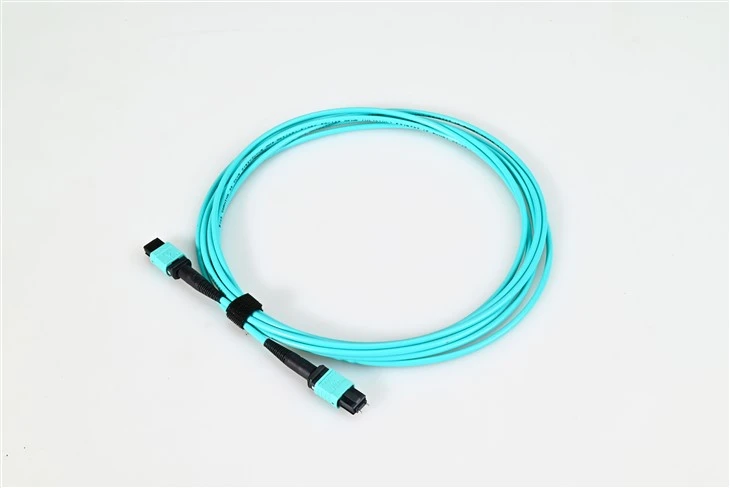

Javob: Aqua - bu lazer bilan optimallashtirilgan OM3 va OM4 multimodli tolalar- uchun TIA-598 standart rang kodi - bu shunchaki dekorativ emas! Yuzlab kabellari bo'lgan zich ma'lumot markazida ishlayotganingizda, akva ko'ylagi sizga 850 nm chastotada VCSEL qabul qiluvchilar uchun mo'ljallangan multimodli 50/125 mikronli tola ekanligini darhol aytadi. Uni sariq bitta rejimli kabellar bilan tasodifan aralashtirib yubormaysiz. Ba'zi ishlab chiqaruvchilar OM3 dan farqlash uchun OM4 uchun maxsus Erika Violet (bir oz boshqacha soya) dan foydalanadilar, ammo akva va binafsha rang ham maqbuldir. Ulagichimiz botinkalarimiz, shuningdek, tolalar soni bo'yicha ranglar bilan kodlangan: 8 tolali uchun kulrang, 12 tolali uchun qora va 24 tolali uchun qizil - o'rnatish va nosozliklarni bartaraf etishni juda tezlashtiradi.

Javob: Bizning MTP/MPO OM3 patch-shnurlarimiz standart multimodli MT ferrullari bilan 0,50 dB dan kam yoki unga teng bo‘lgan maksimal yo‘qotish uchun belgilangan, biroq biz shuningdek, odatda 0,30 dB dan kam yoki unga teng va 0,50 dB dan kam yoki teng bo‘lgan past yo‘qotish versiyalarini ham taklif qilamiz. Haqiqatan ham talabchan ilovalar uchun elita/premium toifadagi kabellarimiz odatda taxminan 0,15 dB ga erishadi. Biz jo'natadigan har bir kabel alohida sinovdan o'tkaziladi - biz ferrul geometriyasi va{9}}yuz sifatini tekshirish uchun 3D interferometriyadan foydalanamiz. Qaytish yo'qotilishi multimod uchun 20dB dan katta yoki unga teng. 40G yoki 100G ulanishlar uchun havola byudjetini hisoblashda bu xususiyatlar muhim; dB ning har o'ndan bir qismi bir nechta patch nuqtalarini hisobga oladi. Agar sizning yozuvlaringiz uchun hujjatlar kerak bo'lsa, biz har bir partiya uchun sinov hisobotlarini taqdim etamiz.

Javob: Haddan tashqari ortiqcha ish emas – aslida bu aqlli sarmoya. MTP/MPO ulagichlari bilan OM3 tolasi 10GBASE-SR 300 metrgacha muammosiz ishlaydi. Chiroyli tomoni shundaki, siz yangilashingiz kerak bo'lganda 40G va 100G uchun tayyor bo'lgan infratuzilmani qurmoqdasiz - qayta ulash shart emas. Ko'pgina mijozlarimiz bugun 10G uchun OM3 MTP magistral kabellarini o'rnatadilar va yuqori tezlikka o'tish uchun qabul qiluvchilarni keyinroq almashtiradilar. 12-tolali MTP ulagichi 10G SFP+ bilan ajratuvchi kasetlarda (MTP dan 6×LC dupleksgacha) mukammal ishlaydi va bu sizga past tezlikda ham ko‘p tolali kabelning zichlik afzalliklarini taqdim etadi. Bu sizning investitsiyalaringizni kelajakka ishonch bilan ta'minlashdir.

Javob: To‘g‘ri aytasiz, MTP tozalash uchun maxsus vositalar kerak bo‘ladi – oddiy LC bosish vositasidan foydalana olmaysiz. Koʻp tolali ferrullar uchun moʻljallangan MTP-maxsus gʻaltak-tozalagichlarini yoki kassetali tozalash vositalarini tavsiya qilamiz. Tozalash harakati barcha 12 (yoki 24) tolaning uchi-yuzlaridan bir marta oʻtishi kerak. Har bir juftlashdan oldin ikkala ulagichni tozalang - hatto bitta toladagi bitta chang zarrasi ham 1dB+ yo'qotishga olib kelishi va ulanish byudjetingizni buzishi mumkin. Ulagich rozetkaga ulanmagan bo'lsa, chang qopqog'ini yoqib qo'ying. Tekshirish uchun sizga MTP adapter uchi bo'lgan mikroskop kerak bo'ladi. Biz har bir kabelga chang qopqoqlarini qo'shamiz va menga ishoning, ulardan foydalaning. Tozalash uchun sarflangan bir necha soniya, keyinchalik muammolarni bartaraf etish uchun soatlab vaqtni tejaydi.
