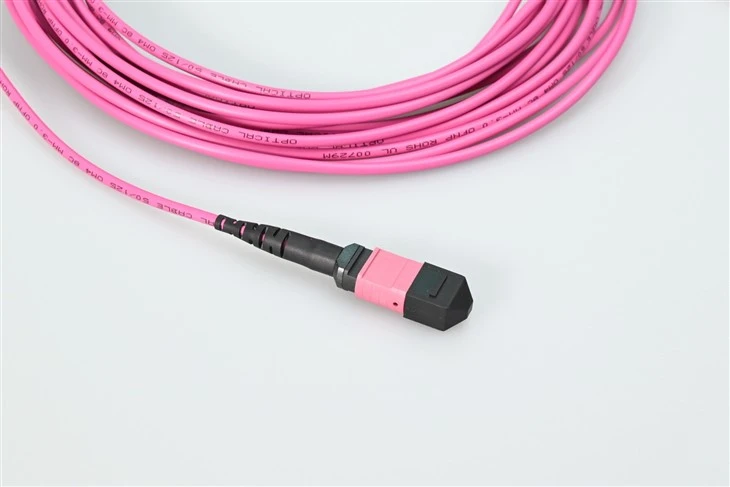

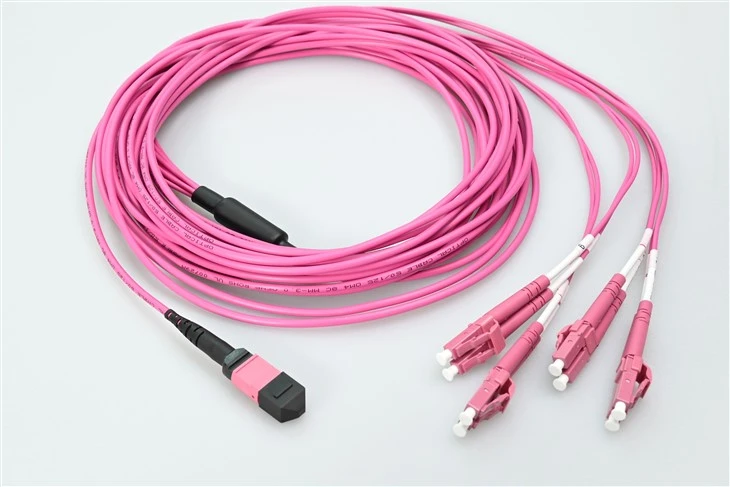

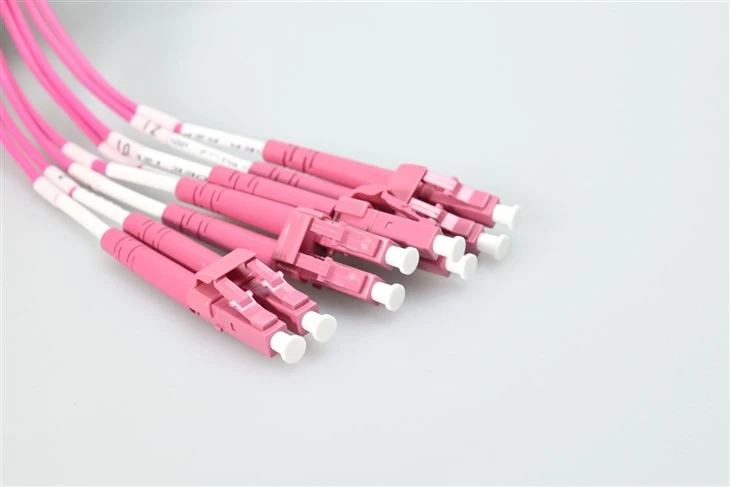

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD bizning magistrallarimiz bilan foydalanilganda ma'lumotlar markazining yuqori ma'lumotlar tezligiga o'tishini qo'llab-quvvatlaydi. MTP® kabellari maʼlumotlar markazlarida yuqori zichlikdagi tolalarni tuzatish uchun samarali yechim boʻlib, maydonni toʻxtatish uchun vaqt talab qiladigan- zaruratni bartaraf etadi. Ular boʻsh joyni tejash va kabel boshqaruvini soddalashtirish uchun moʻljallangan, shu bilan birga{6}}kabinetlar ichida tejamkor yamoq imkoniyatlarini taqdim etadi. Magistral magistralni joylashtirish uchun bizningMTP OM4 12-tolali multimodli magistral patch kabellariyuqori zichlikdagi kabellar uchun qoʻshimcha-yechimni taklif eting.
Spetsifikatsiya
| Ulagich A | MTP ayol (pinsiz) | Ulagich B | LC UPC dupleks |
| Elyaf rejimi | OM4 50/125 mkm | To'lqin uzunligi | 850/1300nm |
| 40/100G Ethernet masofasi | 850 nm da 150 m | 10G Ethernet masofasi | 850 nm da 400 m |
| MTP ulagichi IL | Maks 0,35dB (Tipik 0,15dB) | LC ulagichi IL | 0,2 dB dan kam yoki unga teng |
| MTP ulagichi RL | 20dB dan katta yoki unga teng | LC ulagichi RL | 30dB dan katta yoki unga teng |
| 850 nm da zaiflashuv | 2,3dB/km dan kam yoki unga teng | 1300 nm da zaiflashuv | 0,6 dB/km dan kam yoki unga teng |
| Kabel ko'ylagi | Plenum (OFNP) | Elyaflar soni | 8 tolalar |
| Kabelning tashqi diametri (OD) | 3,0 mm | Chiqib ketish tashqi diametri (OD) | 2,0 mm |
| O'rnatish kuchlanish yuki | 66N | Chidamlilik (uzoq/qisqa muddatli) | 80/240N |
| Ishlash harorati | (-10 dan 60 darajagacha (14 dan 140 ℉) | Saqlash harorati | (-10 dan 70 darajagacha (14 dan 158 ℉) |
Xususiyatlari
Yuqori{0}}sifatli hunarmandchilik ishonchli uzatishni ta'minlaydi
-MTP konnektori: izchil signallarni taqdim etish va moslashuvchan tizim dizaynini yoqish.
-Tola: Qattiqroq egilishlar orqali kabelni yo‘naltirish va saqlashda moslashuvchanlikni oshirish.
-Kumzoq: yongʻinga chidamli va past tutunga-bardoshli materiallar yordamida zararni kamaytirish.
Turli xil atrof-muhit sharoitlariga mos keladigan kabel zichligini optimallashtirish.
- Chiqindilarni kamaytirish, kabel boshqaruvini yaxshilash va joylashtirishni soddalashtirish orqali oʻrnatish xarajatlarini kamaytirish.
Foydalanuvchiga qulay plagin-foydalanuvchi plagin- yordamida tarmoqni yangilash oson.
- MTP®-LC jabduqlar kabellari ma'lumotlar tezligini tez oshirish, jumladan, 10G dan 40G ga o‘tishni osonlashtiradi. Kabel infratuzilmasini o'rnatishdan oldin OM4 boshqa multimodli sinflar bilan qanday solishtirishini yaxshiroq tushunish uchun bizning umumiy ko'rinishimizga qarang.OM1 dan OM5 ko'p rejimli tolali turdagi farqlar va tarmoqli kengligi reytinglari.
Ilovalar
Data Center 10G dan 40G/100G gacha tarmoq koʻchishi
Ushbu MTP{0}}LC uzilish kabeli Ethernet infratuzilmasini 10G dan 40G/100G ga to‘g‘ridan-to‘g‘ri yangilash yo‘lini taqdim etadi. 8{8}}tolali konfiguratsiya 40G QSFP+ qabul qiluvchi standart talablariga mos keladi, bu esa mavjud LC-ga asoslangan patch panellarni almashtirmasdan maʼlumotlar markazi tezligini uzluksiz koʻchirish imkonini beradi. 100G-da tuzilgan kabellarni tanlash bo'yicha to'liq rejalashtirish qo'llanmasi uchun bizning maqolamizga qarang100G ma'lumotlar markazini joylashtirish uchun to'g'ri optik tolali kabelni qanday tanlash kerak.
Joylashuv inshootlarida yuqori-zichlikdagi tolalarni tuzatish
Joy cheklangan joylarda-rack{1}}rack va shkaf-darajasini tuzatish uchun mo‘ljallangan. MTP-to-LC fanout dizayni sakkizta tolali ulanishni yagona MTP interfeysida birlashtiradi, bu esa yuqori zichlikdagi-kolokatsiya muhitlarida kabel tiqilib qolishini kamaytiradi.
Korxona binolari uchun Plenum havo makonini o'rnatish
OFNP plenumi{0}}baholangan kurtkasi shiftlar ustidagi havoni boshqarish joylariga oʻrnatish uchun yongʻin xavfsizligi qoidalariga javob beradi. Korxona kampus tarmoqlari va kodga{2}}mos keladigan tolali kabelni talab qiluvchi tijorat binolari ushbu plenum uzilish patch kabelidan foydalanadi.
Qisqa-40G QSFP+ va SFP+ oʻzaro ulanishi
40G QSFP+ kommutator portlarini toʻgʻridan-toʻgʻri toʻrtta 10G SFP+ portiga 8-tolali uzilish strukturasi yordamida ulaydi. QSFP{7}}to-SFPga o'tkazish uchun ushbu MTP simi kabeli alohida ajratuvchi modullarga ehtiyojni yo'q qiladi. Yamoq so'nggi nuqtasi to'g'ridan-to'g'ri kabel o'rniga qattiq adapter portini talab qilganda, bizning8, 12 va 24 tolali panelni o'rnatish uchun MTP/MPO optik tolali adapterlarmos keladigan interfeysni taqdim eting.
Sinov va laboratoriya uskunalari tolali ulanish
Ko'p rejimli OM4 ulanishlarini talab qiluvchi optik sinov uskunalari va laboratoriya sozlamalarini qo'llab-quvvatlaydi, bu tasdiqlangan past kiritish yo'qotilishi bilan. Zavodda sinovdan o'tgan 0,35 dB MTP ulagichi{2}}tolali sinov ilovalari uchun aniq o'lchov asoslarini ta'minlaydi.
TSS
1-savol: Ushbu uzilish kabelidagi MTP va MPO ulagichlari o'rtasidagi farq nima?
Javob: MTP AQShning Conec kompaniyasining roʻyxatdan oʻtgan brendi boʻlib, MPO standartlariga javob beradi, oval hidoyat pinlari va metall pin qisqichlari kabi kengaytirilgan xususiyatlarga ega. Ushbu kabel 0,35 dB maksimal kiritish yo'qotilishi bilan haqiqiy US Conec MTP konnektorlaridan foydalanadi, bu signal mustahkamligi bo'yicha umumiy MPO konnektorlaridan ustundir.
2-savol: Ushbu 8{2}}tolali MTP-LC kabeli 40G QSFP+ qabul qiluvchilarni qo'llab-quvvatlay oladimi?
Javob: Ha. 8{3}}tolali konfiguratsiya 40GBASE-SR4 QSFP+ modullari uchun kanal talablariga mos keladi. Har bir 40G port uzatish uchun 4 ta toladan va qabul qilish uchun 4 ta toladan foydalanadi, bu MTP dan LC gacha uzilish kabelini standart 40G multimodli uzatgichlar bilan mos qiladi. Yuqori zichlikdagi muhitlarda LC va MTP/MPO interfeyslaridan qachon foydalanishni-yon-yonma taqqoslash uchun bizning sahifamizga qarang.Yuqori zichlikdagi tolalarni tuzatish uchun LC va MTP/MPO ulagichlarini tanlash bo'yicha amaliy qo'llanma.
3-savol: OFNP plenum reytingi ushbu tolali patch kabel uchun nimani anglatadi?
Javob: OFNP (Optik tolali oʻtkazmaydigan Plenum) simi koʻylagi yongʻinga chidamli-va olov taʼsirida kam tutun chiqaradi. Ushbu plenum-baholangan MTP ajratuvchi kabeli quvurlarsiz havo qaytariladigan binolarga o'rnatish uchun tasdiqlangan.
4-savol: Ushbu OM4 MTP-LC kabeli 40G yoki 100G signallarini qanchalik uzoqqa uzata oladi?
Javob: Texnik xususiyatlarga ko'ra, ushbu OM4 multimode patch kabeli 850nm to'lqin uzunligida 150 metrgacha 40G/100G Ethernet uzatishni va 400 metrgacha bo'lgan 10G Ethernetni qo'llab-quvvatlaydi.
5-savol: Bu MTP ulagichi erkakmi (pinli) yoki ayolmi (pinsiz)?
Javob: MTP uchi ayol (pinsiz). MTP magistral kabellari yoki kassetalariga ulanayotganda, to'g'ri hizalanish va kam yo'qotish-ulanishga erishish uchun birlashtiruvchi ulagichning erkak (qadamlangan) ekanligiga ishonch hosil qiling.
6-savol: Qaysi ilovalar MTP dan LC tolali kabelga-deb talab qiladi?
Javob: Qurilish me'yorlari odatda ship havosini qaytarish plenumlarida, ma'lumot markazlarida baland qavat bo'shliqlarida va HVAC tizimlari uchun havo aylanib yuradigan har qanday hududda-plenum nominal kabellarni talab qiladi. Ushbu OFNP{2}}ko'ylagi bilan qoplangan MTP fanout kabeli o'rnatish talablariga javob beradi.
7-savol: Ushbu MTP-LC 8-tolali uzilish kabeli uchun maxsus uzunliklarga buyurtma bera olamanmi?
Javob: Ha. Maxsus kabel uzunligi, muqobil tolalar soni va turli xil uzilish oyoq konfiguratsiyasi so'rov bo'yicha mavjud. Ommaviy yoki loyiha buyurtmalari uchun MTP uzilish jabduqlari talablarini belgilash uchun savdo bilan bog'laning.
